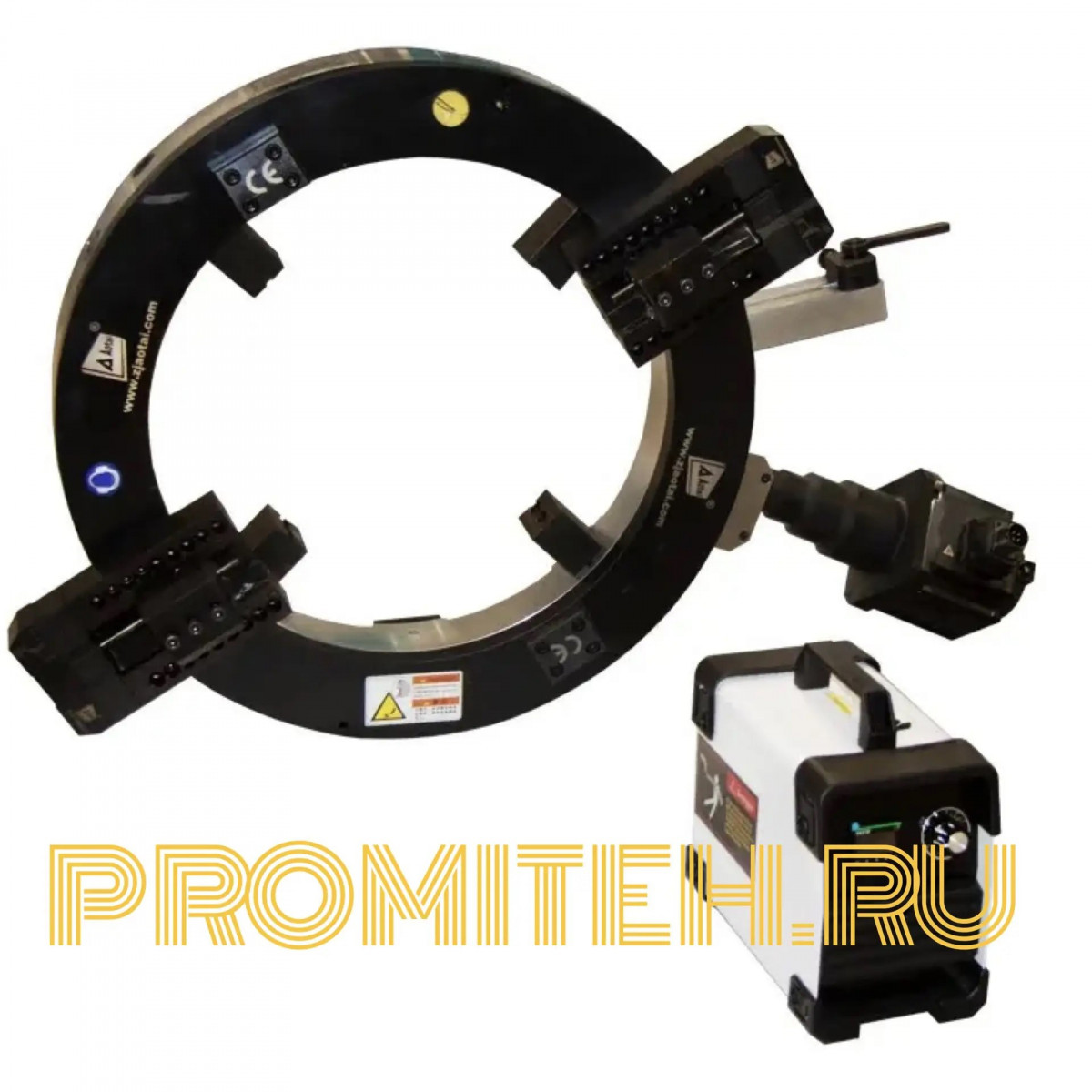

Труборез разъемный ISD-108 (P3-SD, ТР-108, ASD): техническое описание и руководство по эксплуатации

1. Назначение и область применения

Труборез разъемный ISD-108 — это профессиональное оборудование для холодной (безогневой) резки, торцевания и снятия фаски с труб диаметром от 30 до 108 мм. Аппарат относится к классу разъемных труборезов и известен на рынке под несколькими обозначениями: P3-SD-108, ТР-108, ASD-108, а также как труборез разъемный ТР-108Э (электрическое исполнение).

Принцип действия основан на вращении резцедержателей вокруг неподвижной трубы. Разъемный корпус состоит из двух частей, которые соединяются непосредственно на трубе — это позволяет устанавливать станок на уже смонтированных трубопроводах, не демонтируя их. Модель ISD-108 оснащена электроприводом мощностью 1400 Вт (возможен пневмопривод 1500 л/мин), частота вращения — 26 об/мин, максимальная толщина стенки — 50 мм (стандарт) или 30 мм в зависимости от исполнения.

Труборез находит широкое применение в нефтегазовой отрасли, химической промышленности, энергетике, судостроении, жилищно-коммунальном хозяйстве и на производственных участках. Он эффективно справляется с такими задачами, как резка труб из черной, нержавеющей и легированной стали, снятие фаски под сварку, торцевание фланцев, расточка и проточка поверхностей.

Ключевые выгоды для потребителя:

• Разъемный корпус — установка на уже смонтированных трубопроводах без демонтажа.
• Холодная резка — без теплового воздействия на материал, без изменения структуры металла.
• Одновременная резка и снятие фаски — за один проход два резца (отрезной + фасочный).
• Высокое качество кромки — торец правильной формы, не требующий дополнительной обработки.
• Компактность и малый вес — алюминиевый корпус (29 кг) или стальной (48 кг).
• Автоматическая подача — ход резца 0,1 мм/об.
• Универсальность приводов — электропривод, пневмопривод, сервопривод, гидропривод.
• Расширенный набор аксессуаров — компенсация овальности, расточной держатель, приспособление для наружной проточки.

---

2. Технические характеристики

2.1. Основные параметры

Параметр	Значение
Модель	ISD-108 (P3-SD-108, ТР-108, ASD-108)
Тип оборудования	Труборез разъемный (фаскосниматель)
Диаметр обрабатываемых труб	30–108 мм
Макс. толщина стенки трубы	50 мм (стандарт) / 30 мм (базовое исполнение)
Частота вращения	26 об/мин
Электропривод	1400 Вт, 220 В, 50 Гц
Пневмопривод	1500 л/мин
Подача	Автоматическая, 0,1 мм/об
Вес (алюминиевый корпус)	29 кг
Вес (стальной корпус)	48 кг
Материал обработки	Сталь, нержавеющая сталь, легированная сталь
Привод	Электрический, пневматический, сервопривод, гидравлический
Гарантия	12 месяцев

2.2. Сравнение с другими моделями серии ТР

Линейка разъемных труборезов серии ТР включает 14 моделей для обработки труб диаметром от 20 до 1420 мм. Модель ТР-108 является представителем среднего класса, предназначенным для труб малого и среднего диаметра.

Характеристика	ТР-90	ТР-108	ТР-168	ТР-219
Диаметр труб	10–90 мм	30–108 мм	25–168 мм	50–219 мм
Макс. толщина стенки	25 мм	50 мм	75 мм	75 мм
Частота вращения	34 об/мин	26 об/мин	24 об/мин	23 об/мин
Электропривод	1000 Вт	1400 Вт	1400 Вт	1400 Вт
Вес (алюм./сталь)	16 / 27 кг	29 / 48 кг	20 / 49 кг	34 / 57 кг

Ключевые отличия трубореза ISD-108 (P3-SD-108, ТР-108, ASD-108):

• Разъемный корпус — установка на смонтированных трубопроводах.
• Холодная резка без теплового воздействия.
• Одновременная резка и снятие фаски за один проход.
• Автоматическая подача 0,1 мм/об.
• Алюминиевый корпус весом 29 кг для работы в стеснённых условиях.
• Совместимость с электроприводом, пневмоприводом, сервоприводом и гидроприводом.

---

3. Комплект поставки

Наименование	Количество	Назначение
Труборез разъемный ISD-108 (P3-SD-108 / ТР-108)	1 шт.	Основной блок с разъемным корпусом и приводом
Отрезной резец	1 шт.	Для отрезания края трубы
Фасочный резец	1 шт.	Для снятия фаски
Комплект кулачков	4–8 шт.	Крепление трубореза на трубе
Шестигранный торцовый ключ	1 шт.	Переналадка и обслуживание
Деревянный ящик для транспортировки	1 шт.	Хранение и защита станка
Руководство по эксплуатации	1 шт.	Инструкция по эксплуатации и безопасности

Особенность комплектации: Станок поставляется в деревянном ящике с крепёжными деталями, резцами и инструментами. Для расширения функциональности доступны дополнительные приспособления: система компенсации овальности, расточной держатель, приспособление для наружной проточки.

---

4. Применение и особенности использования

4.1. Как работает аппарат

Труборез разъемный ISD-108 работает по принципу вращения резцедержателей вокруг неподвижной трубы. Оператор устанавливает разъемный корпус на трубу, фиксирует его кулачками (4–8 штук в зависимости от диаметра) и включает привод. Резцы автоматически подаются с шагом 0,1 мм/об, обеспечивая резку и снятие фаски за один проход. Холодная резка исключает тепловое воздействие на материал, сохраняя структуру металла.

Процесс обработки трубы включает следующие этапы:

• Подготовка — очистка поверхности трубы, установка разъемного корпуса на трубу.
• Фиксация — затяжка кулачков для жёсткой фиксации трубореза.
• Установка резцов — монтаж отрезного и/или фасочного резца в резцедержатели.
• Обработка — включение привода, автоматическая подача резцов.
• Контроль — визуальная проверка качества реза и фаски.

4.2. Где применяется

• Резка труб из черной, нержавеющей и легированной стали.
• Снятие фаски под сварку (типы U, V, Y, J).
• Торцевание фланцев и труб.
• Расточка и проточка поверхностей.
• Обработка смонтированных трубопроводов без демонтажа.
• Ремонтные работы на трубопроводах в нефтегазовой, химической, пищевой промышленности.
• Работа в стеснённых и полевых условиях.

4.3. Примеры практического использования

Пример 1. Резка и снятие фаски на смонтированном трубопроводе.
На нефтеперерабатывающем заводе требуется заменить участок трубопровода диаметром 89 мм без его демонтажа. Оператор устанавливает ISD-108 на трубу, закрепляет кулачками и за один проход выполняет отрезку и снятие фаски 37,5° под сварку. Холодная резка исключает необходимость дополнительной зачистки торца.

Пример 2. Торцевание фланца.
При монтаже фланцевого соединения требуется обработать поверхность фланца. Труборез P3-SD-108 с расточным держателем выполняет проточку поверхности, обеспечивая герметичность соединения. Автоматическая подача 0,1 мм/об гарантирует высокую точность обработки.

Пример 3. Работа в стеснённых условиях.
В судостроении требуется обработать трубу в трюме, где ограничено пространство. Алюминиевый корпус трубореза ASD-108 весом 29 кг позволяет оператору работать в труднодоступных местах. Разъемная конструкция упрощает монтаж на трубе в стеснённых условиях.

4.4. Решение типовых проблем

Проблема	Способ решения
Необходимость резки на смонтированном трубопроводе	Разъемный корпус устанавливается на трубу без демонтажа
Тепловое воздействие на материал	Холодная резка без изменения структуры металла
Необходимость снятия фаски под сварку	Одновременная резка и снятие фаски за один проход
Высокая овальность труб	Система компенсации овальности (опция)
Работа в стеснённых условиях	Алюминиевый корпус весом 29 кг
Резка труб из нержавеющей стали	Резцы из высокопрочной стали для различных видов сталей
Необходимость внутренней фаски	Расточной держатель (опция)

---

5. Особенности и нюансы

5.1. Дополнительные функции и опции

Функция / Опция	Назначение
Разъемный корпус	Установка на смонтированных трубопроводах
Два резцедержателя	Одновременная резка и снятие фаски
Автоматическая подача	Ход резца 0,1 мм/об
Система компенсации овальности	Компенсация повышенной овальности труб
Расточной держатель	Внутренняя фаска и расточка
Приспособление для наружной проточки	Проточка поверхности до 200 мм, снятие коррозии
Четыре типа привода	Электро, пневмо, серво, гидро

5.2. Важные нюансы и ограничения

1. Диаметр труб — 30–108 мм.
2. Толщина стенки — до 50 мм (стандарт) / до 30 мм (базовое исполнение).
3. Материал обработки — сталь, нержавеющая сталь, легированная сталь.
4. Электропитание — 220 В, 50 Гц.
5. Обслуживание — регулярная проверка состояния резцов и очистка от стружки.
6. Вес — 29 кг (алюминий) или 48 кг (сталь).
7. Установка — только на очищенную поверхность трубы.

5.3. Как особенности повышают ценность

Разъемная конструкция — главное конкурентное преимущество трубореза ISD-108 (P3-SD-108, ТР-108). Это позволяет устанавливать станок на уже смонтированные трубопроводы, что критически важно при ремонтных работах и в условиях действующего производства.

Холодная резка исключает тепловое воздействие на материал, что сохраняет структуру металла и исключает необходимость дополнительной зачистки торца. Одновременная резка и снятие фаски за один проход сокращает время обработки и повышает производительность. Автоматическая подача 0,1 мм/об обеспечивает высокую точность и повторяемость результатов. Алюминиевый корпус весом 29 кг упрощает работу в стеснённых условиях и на высоте. Совместимость с четырьмя типами приводов делает станок универсальным решением для любых условий эксплуатации.

---

6. Техника безопасности

Работа с труборезом разъемным ISD-108 (P3-SD-108, ТР-108, ASD-108) требует соблюдения следующих правил:

6.1. Перед началом работы

• Проверить исправность кабеля, вилки и корпуса (при электроприводе).
• Убедиться в заземлении розетки.
• Проверить целостность и остроту резцов.
• Надеть защитные очки и перчатки.
• Убедиться в отсутствии посторонних предметов в рабочей зоне.
• Очистить поверхность трубы от грязи и ржавчины для надёжной фиксации.

6.2. Во время эксплуатации

• Не допускать попадания рук в зону вращения резцедержателей.
• Не превышать допустимую толщину стенки трубы.
• Не оставлять работающий станок без присмотра.
• Следить за состоянием резцов и своевременно их заменять.
• Не работать без установленных защитных элементов.

6.3. После завершения работы

• Отключить станок от сети (или перекрыть подачу воздуха).
• Очистить станок и рабочую зону от стружки.
• Проверить состояние резцов.
• Убрать станок в ящик для хранения.

---

7. Интересный факт

Разъемные труборезы серии ISD (P3-SD, ТР, ASD) — это оборудование, которое изменило подход к ремонту трубопроводов. До их появления резка труб на действующих объектах требовала либо демонтажа участка, либо использования газовой резки, что нарушало структуру металла и требовало дополнительной обработки. Разъемная конструкция, впервые применённая в труборезах серии P3-SD, позволила устанавливать станок непосредственно на трубу в любом месте — даже в середине трубопровода. Холодная резка с одновременным снятием фаски за один проход сделала эти машины незаменимыми в нефтегазовой отрасли, где каждая остановка производства стоит огромных денег. Современные модели ISD-108 (ТР-108, ASD-108) развивают эту концепцию: алюминиевый корпус весом 29 кг, четыре типа привода и расширенный набор аксессуаров делают их универсальным инструментом для монтажа и ремонта трубопроводов любого назначения.

---

8. Заключение

Труборез разъемный ISD-108 (P3-SD-108, ТР-108, ASD-108) — это надёжное, производительное и универсальное оборудование для холодной резки, торцевания и снятия фаски с труб диаметром до 108 мм. Разъемный корпус, автоматическая подача 0,1 мм/об, одновременная резка и снятие фаски, алюминиевый корпус весом 29 кг и совместимость с четырьмя типами приводов делают его оптимальным выбором для нефтегазовой, химической, энергетической и судостроительной отраслей.

Причины для приобретения:

• Разъемный корпус — установка на смонтированных трубопроводах.
• Холодная резка без теплового воздействия.
• Одновременная резка и снятие фаски за один проход.
• Автоматическая подача 0,1 мм/об.
• Алюминиевый корпус весом 29 кг.
• Совместимость с электроприводом, пневмоприводом, сервоприводом и гидроприводом.
• Расширенный набор аксессуаров: компенсация овальности, расточной держатель, наружная проточка.
• Полная комплектация: отрезной и фасочный резцы, кулачки, ключ, ящик.

Для уточнения стоимости и условий поставки обратитесь к официальным дилерам. Оборудование окупается за счёт производительности, универсальности и качества обработки труб.

«Разъемный, холодный, точный — труборез для тех, кто работает на действующих трубопроводах.»
