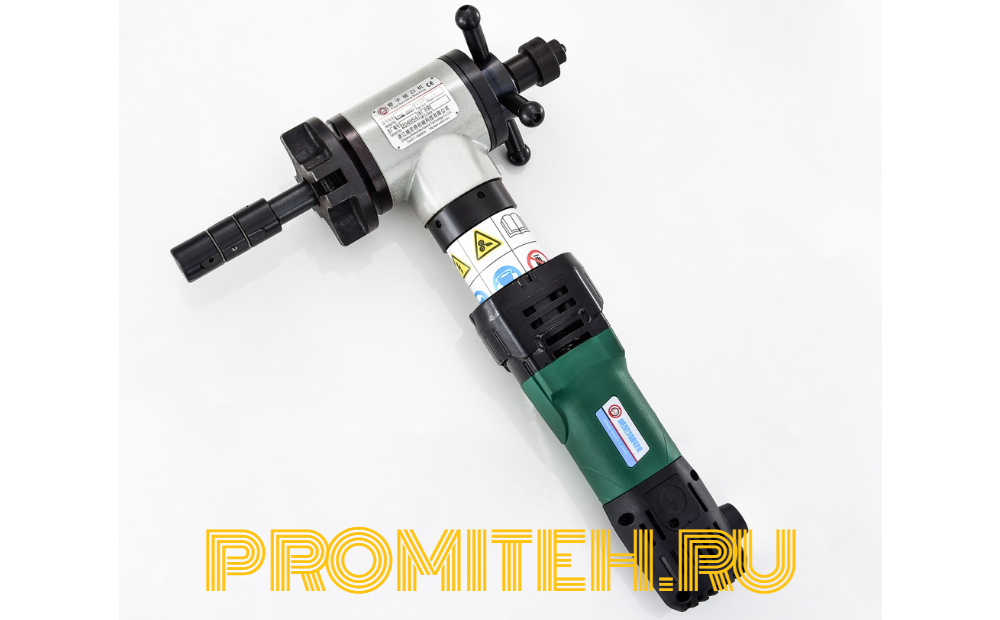

Фаскосниматель для труб WE PBM 80

• Портативность и конструкция: Оборудование выполнено в виде переносной разборной конструкции.
• Управление подачей: Подача режущих инструментов (резцов) осуществляется оператором вручную.
• Источник питания: Привод работает от электрической сети 220 В.
• Метод крепления: Торцеватель для труб монтируется на трубу и надежно фиксируется изнутри с помощью самоцентрирующегося зажимного механизма с тремя кулачками.

• Мощность электропривода: 1200 Вт.
• Рабочий ход (максимальный): 35 мм.
• Скорость вращения шпинделя: 55 об/мин.
• Вес устройства: 12 кг.

1. Установка и центровка: Оператор вращает маховик, раздвигая кулачки зажимного патрона, тем самым фиксируя фаскосниматель на внутренней поверхности трубы. Агрегат автоматически центрируется и выравнивается относительно оси трубы.
2. Торцевание кромки: Для выравнивания торца в резцедержатель устанавливаются торцовочные резцы (90°). После запуска двигателя режущий инструмент плавно подводится к обрабатываемой поверхности вращением маховика вручную. После завершения процесса выравнивания оператор отводит резцы, отключает питание и демонтирует аппарат.
3. Снятие фаски: Для создания внешней или внутренней фаски необходимо использовать специальные фасочные резцы с требуемым углом. Можно выполнить фаску полностью или оставить небольшой притупленный край по необходимости.

Метод снятия фаски при использовании агрегатов с индексом 1

1. Вначале измерьте размер внутреннего диаметра трубы. Пользуясь таблицей в
   Части V, необходимо выбрать подходящий комплект кулачков для закрепления
   машины враспор по внутренней поверхности трубы.
2. По таблице, выберите резец с нужным углом заточки, закрепите его в
   резцедержатель. Будьте внимательны, лезвие не должно соприкасаться с главной осью
   и блоком закрепления агрегата, чтобы не повредить машину.
3. Маховиком подачи, отведите максимально назад суппорт, затем вставьте
   механизм крепления в трубу. Оставьте достаточное пространство между резцом и
   обрабатываемой поверхностью трубы. Слегка затяните гайку осевой тяги. Покачайте
   машину руками, чтобы устранить перекос и убедиться в правильной центровке агрегата,
   которая должна произойти автоматически. После этого окончательно завинтите гайку
   штанги тяги с помощью гаечного ключа. При разведении плотно сведенных кулачков
   может произойти сильное заглубление агрегата к трубе. Будьте внимательны,
   наилучшее расстояние между суппортом и торцом трубы 20 миллиметров.
4. После включения машины вращение начинается незамедлительно. Вращением
   маховичка рукой, плавно подведите резец до контакта с трубой. После касания можно
   начать обрабатывать кромку.

   Величина подачи при резке должна быть соответствующей. Контролируйте силу и

   скорость перемещения резца, во избежание повреждения шестерен, режущей кромки и

   машины как таковой. Внимание: отдельный случай, такой как возникновение вибрации,

   и т.д. Это может быть причиной повреждения машины. Если это случилось нужно

   незамедлительно отвести резец и снова затянуть гайку штанги крепления машины.

   После чего можно возобновить обработку.
5. Если резец установлен правильно, нет необходимости перенастраивать
   положение резца при обработке труб с такой же задачей. Можно продолжать работать
   машиной и дальше. После окончания реза, сначала необходимо отвести суппорт из зоны

   резания, затем отключить агрегат, ослабить крепление машины и вывести устройство

   крепления из трубы. Установить агрегат в другую трубу и закрепить. Повторить

   обработку тем же методом.

   Правильная работа и поддержание фаски

   а) В процессе работы, в зону резания необходимо подавать смазочно-

   охлаждающую жидкость, это позволит продлить ресурс резцов и частей машины.

   б) Перед началом резки, пожалуйста удалите с торца трубы заусенцы, окалину и

   прочие загрубления с помощью молотка. Поверхность торца трубы может содержать

   забоины и вырезы, поэтому сразу после начала резания, необходимо обеспечить

   небольшую величину подачи резца. Подачу можно увеличить, после того как будут

   срезаны неровности края.

   е) Если резец затупился, не пытайтесь резать, прилагая чрезмерное усилие.

   Необходимо заменить резец или заточить его.

   д) Если вращение барабана остановилось по причине затупления резца или его

   заклинивания, незамедлительно остановите машину, чтобы предотвратить перегорание

   электрической цепи машины и выхода из строя узлов, деталей и т.д.
