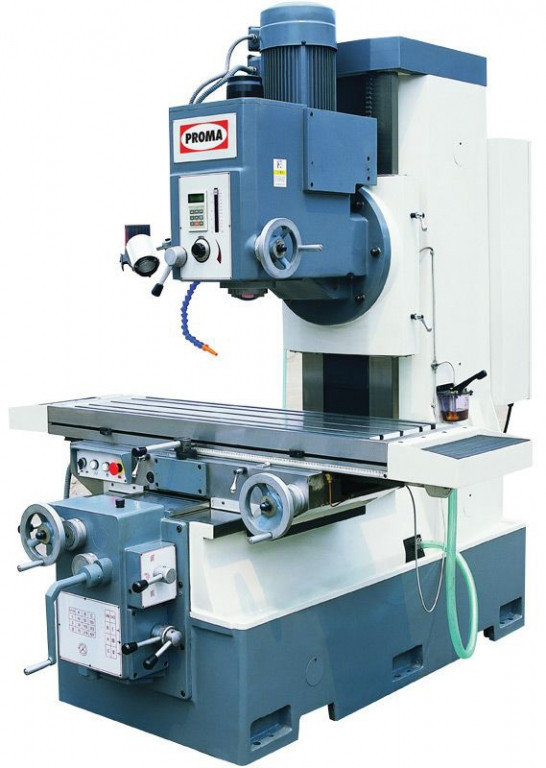

Универсальный фрезерный станок FH-150

Универсальный фрезерный станок FН – 150 предназначен для обработки резанием при помощи осевого режущего инструмента, наружных и внутренних плоских и фасонных поверхностей, пазов, уступов, тел вращения, отверстий, резьбовых соединений, зубьев зубчатых колёс и т.п. Станок FН – 150 находит широкое применение в серийном производстве и в производстве единичных крупногабаритных, тяжёлых деталей, а также в ремонтных цехах.

В данной модели установлено устройство цифрового измерения по трём осям, автоматическая вертикальная подача стола в трёх направлениях, рабочее освещение и система охлаждения СОЖ.

На станке можно выполнять сверление, фрезерование, нарезку резьбы и другие операции.

Основные узлы и детали оборудования

• 1.Электродвигатель привода шпинделя
• 2.Электродвигатель подачи фрезерной головки
• 3.Фрезерная головка
• 4.Цифровой дисплей
• 5.Регулятор вертикальной подачи
• 6.Рабочее освещение
• 7.Рукоятка зажима пиноли
• 8.Штурвал пиноли шпинделя
• 9.Шпиндель
• 10.Переключатель продольной автоподачи стола
• 11.Электрический блок управления
• 12.Штурвал ручной поперечной подачи стола
• 13.Рукоятка вертикального перемещения шпиндельной головки
• 14.Переключатель поперечной автоподачи стола
• 15.Переключатель скоростей
• 16.Стойка вертикальная
• 17.Направляющие вертикальной стойки
• 18.Электрошкаф
• 19.Маслёнка
• 20.Стол
• 21.Штурвал ручной продольной подачи стола
• 22.Основание станины
