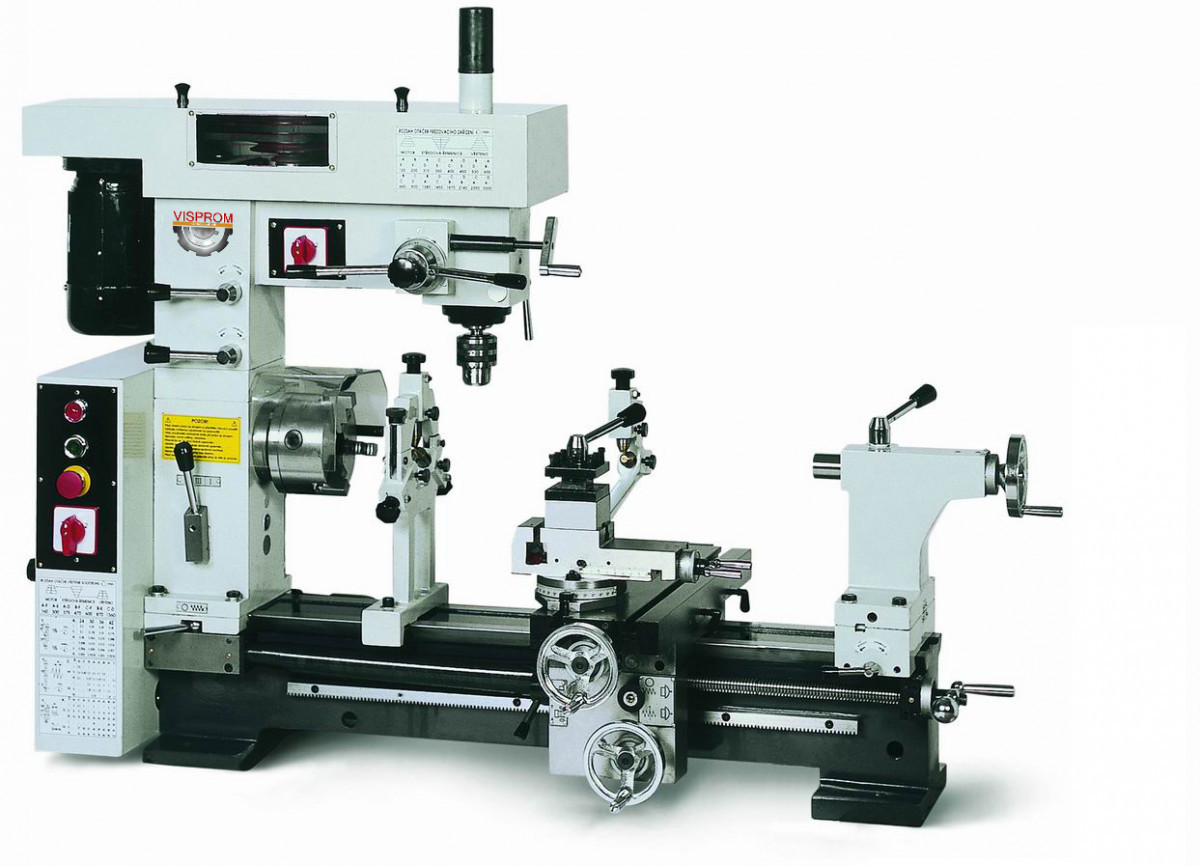

Комбинированный токарный станок SPV-500C

Технические характеристики

Характеристика токарного станка:

• Длина обточки (X) 500 мм
• Ø обточки над станиной (L) 420 мм
• Ø обточки над суппортом (S) 290 мм
• Ø отверстия шпинделя 28 мм
• Конус шпинделя Мк IV
• Конус пиноли Мк III
• Ход пиноли 70 мм
• Диапазон оборотов 160-1360/мин. (7 ст.)
• Метрическая резьба 0,2-6 мм (22 ст.)
• Дюймовая резьба 4-120 ниток (34 ст.)
• Механическая подача продольная 0,05-0,35 мм/об. (12 ст.)
• Механическая подача поперечная 0,05-0,35 мм/об.
• Регулируемый зазор подшипников шпинделя да
• Потребляемая мощность 550 Вт / 230 В


Характеристика фрезерного устройства


• Конус шпинделя Мк III
• Ход шпинделя 110мм
• Макс. расстояние между центром шпинделем и колонны 285мм
• Макс. расстояние между шпинделем и стол 306мм
• Скорость вращения шпинделя 120-3000р.с. м. (16steps)
• Размер стола 475 мм×160мм
• МАХ Ø сверления 22мм
• МАХ Ø концевой фрезы 28мм
• МАХ Ø торцевого фрезерования 80 мм

• Потребляемая мощность 550 Вт / 230 В
• Двигатели токарного станка и фрезерного устройства аналогичны.
• Нетто 245 кг
• Брутто 275 кг
• Размер оборудования 1460х580х965 мм
• Размер упаковки 1430х580х1100 мм

Комплектующие

1.​ Патрон 3х кулачковый с кулачками (на станке) – 1 шт.

2.​ Кулачки обратные – 1 комплект.

3.​ Центр не вращающийся MK III; MK IV – 2 шт.

4.​ Неподвижный люнет – 1 шт.

5.​ Подвижный люнет – 1 шт.

6.​ Патрон для свёрл 1,5 – 13 мм. В 16 – 1 шт.

7.​ Конус патронный MK III – 1 шт.

8.​ Сменные шестерни гитары подач Z = 24; 27; 30; 33; 36; 39; 42; 48; 60; 72; 120/127 – 11 шт.

9.​ Ручка – 4 шт.

Инструмент:

1.​ Клин для снятия инструмента – 1 шт.

2.​ Ключ для токарного патрона – 1 шт.

3.​ Ключ для сверлильного патрона – 1 шт.

4.​ Ключ резцедержателя – 1 шт.

5.​ Ключ торцевой шестигранный 3; 4; 5; 6 – 4 шт.

6.​ Ключ рожковый 13 Х 16 – 1 шт.

7.​ Отвёртка шлицевая – 1 шт.
