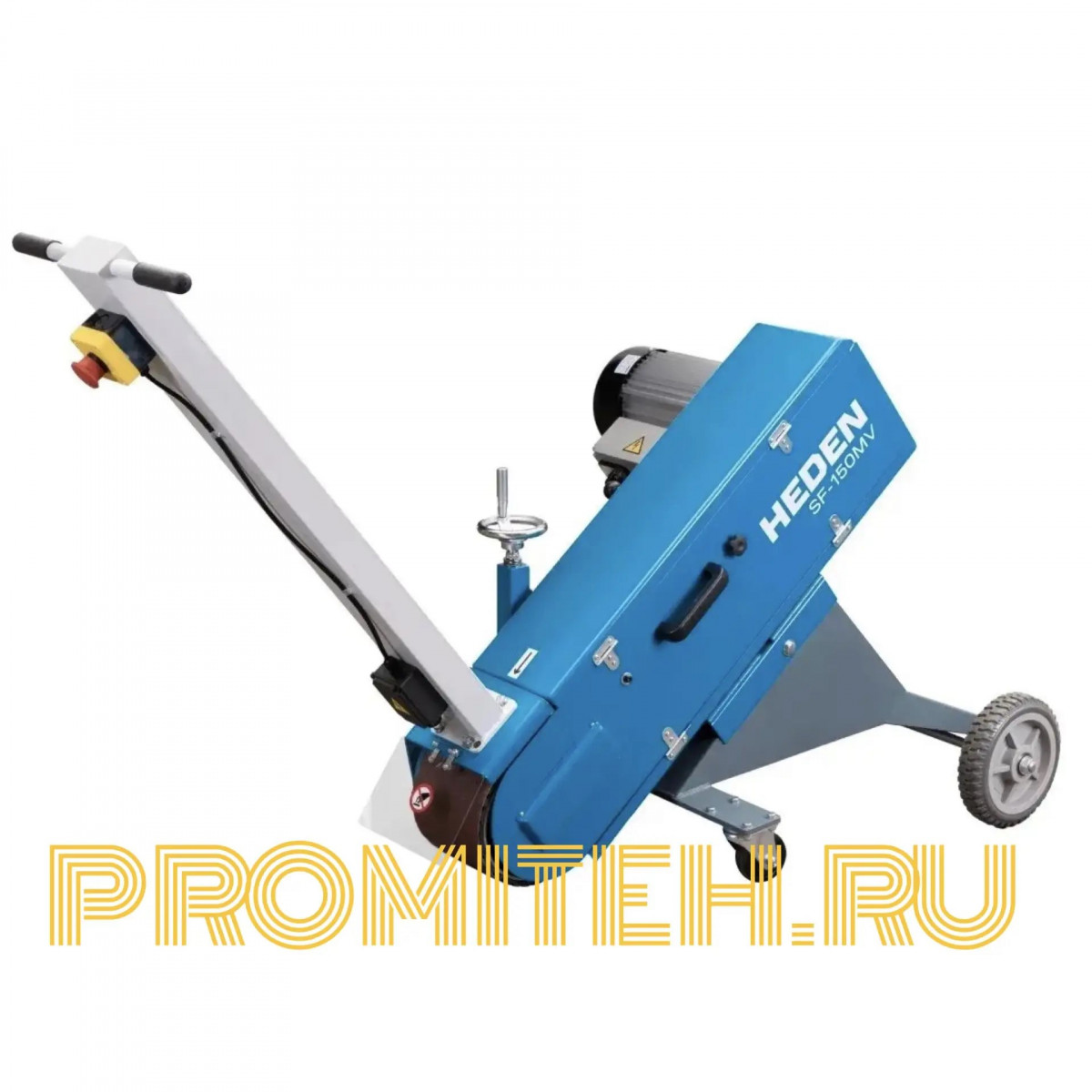

Мобильный ленточный шлифовальный станок Heden SF-150MV: техническое описание и руководство по эксплуатации

1. Назначение и область применения

Мобильный ленточный шлифовальный станок Heden SF-150MV — это профессиональный стационарный гриндер с колёсным комплектом и широкой лентой, предназначенный для контактного шлифования металлических деталей. Аппарат сочетает три ключевых качества: мобильность, широкую ленту 150 мм и двухскоростной привод. Это делает его универсальным решением для цехов, где требуется обрабатывать как крупногабаритные конструкции на месте, так и выполнять тонкую заточку инструмента.

Принцип действия основан на движении абразивной ленты по направляющим роликам. Заготовка прижимается к движущейся ленте, которая снимает слой материала, формируя ровную поверхность или затачивая кромку. Модель SF-150MV оснащена трёхфазным электрическим двигателем мощностью 2,2 / 2,8 кВт, обеспечивающим две скорости движения ленты — 14,5 м/с и 29 м/с. Ширина ленты составляет 150 мм. Станок подключается к сети 400 В и установлен на колёса для свободного перемещения по рабочей площадке.

Станок находит широкое применение в металлообработке, машиностроении, судостроении, мостостроении, ремонтных мастерских и на производственных участках. Он эффективно справляется с такими задачами, как шлифование плоских поверхностей, обработка сварных швов на крупногабаритных конструкциях, заточка длинного режущего инструмента, обработка нержавеющей стали, удаление окалины после термической или газовой резки.

Ключевые выгоды для потребителя:

• Мобильность — колёсный комплект позволяет перемещать станок к крупногабаритным заготовкам.
• Две скорости движения ленты — 14,5 м/с для деликатной доводки и 29 м/с для производительного съёма.
• Широкая лента 150 мм — равномерная обработка плоскостей за один проход.
• Двухрежимный двигатель — 2,2 / 2,8 кВт в зависимости от нагрузки.
• Надёжная виброустойчивая конструкция — станок сохраняет стабильность при интенсивной работе.
• Микрорегулировка положения ленты — точное шлифование и стабильный ход ленты.
• Простая настройка угла шлифовальной головки — быстрая переналадка под конкретную задачу.
• Патрубок для пылеудаления — диаметр 100 мм для подключения к системе аспирации.

---

2. Технические характеристики

2.1. Основные параметры

Параметр	Значение
Модель	Heden SF-150MV
Производитель	HEDEN
Тип станка	Мобильный ленточный шлифовальный станок (гриндер)
Параметры питания	400 В, 50 Гц, 3-фазный
Мощность	2,2 / 2,8 кВт
Количество скоростей	2
Габариты шлифовальной ленты	150 × 2000 мм
Скорость движения ленты (1)	14,5 м/с
Скорость движения ленты (2)	29 м/с
Диаметр отверстия пылеудалителя	100 мм
Материал обработки	Металл
Масса	92 кг
Класс товара	Профессиональный
Гарантия	12 месяцев

2.2. Сравнение с другими моделями серии SF

Линейка ленточных шлифовальных станков Heden включает несколько моделей, различающихся шириной ленты, мощностью, количеством скоростей и конструкцией. Модель SF-150MV является флагманской мобильной версией с широкой лентой и двухскоростным приводом.

Характеристика	SF-75	SF-75V	SF-75M	SF-150	SF-150V	SF-150MV
Мощность	3000 Вт	3000 Вт	3000 Вт	3500 Вт	3500 Вт	2,2 / 2,8 кВт
Скорость ленты	30 м/с	15 / 30 м/с	30 м/с	29 м/с	14,5 / 29 м/с	14,5 / 29 м/с
Габариты ленты	75 × 2000 мм	75 × 2000 мм	75 × 2000 мм	150 × 2000 мм	150 × 2000 мм	150 × 2000 мм
Масса	72 кг	72 кг	70 кг	89,5 кг	89,5 кг	92 кг
Особенности	Базовая стационарная односкоростная	Стационарная двухскоростная	Мобильная односкоростная	Стационарная широкая односкоростная	Стационарная широкая двухскоростная	Мобильная широкая двухскоростная

Ключевые отличия Heden SF-150MV:

• Мобильная конструкция на колёсах для перемещения к крупногабаритным заготовкам.
• Широкая лента 150 мм — равномерный съём на плоскостях за один проход.
• Две скорости движения ленты — 14,5 м/с и 29 м/с.
• Двухрежимный двигатель 2,2 / 2,8 кВт.
• Микрорегулировка положения ленты для точного шлифования.
• Патрубок для пылеудаления диаметром 100 мм.

---

3. Комплект поставки

Наименование	Количество	Назначение
Мобильный ленточный шлифовальный станок Heden SF-150MV	1 шт.	Основной блок с двигателем и приводом
Шлифовальная лента 150 × 2000 мм, #80	1 шт.	Для черновой обработки и съёма материала
Колёса для перемещения станка	1 комплект	Обеспечение мобильности станка
Руководство по эксплуатации	1 шт.	Инструкция по эксплуатации
Фирменная упаковка	1 шт.	Транспортировка и хранение

Особенность комплектации: Станок поставляется с установленной шлифовальной лентой #80, что позволяет сразу приступить к работе. В комплект также входят колёса для перемещения станка. Дополнительные ленты с различной зернистостью приобретаются отдельно.

---

4. Применение и особенности использования

4.1. Как работает аппарат

Мобильный ленточный шлифовальный станок Heden SF-150MV работает по принципу движения абразивной ленты по направляющим роликам. Оператор устанавливает заготовку на опорную площадку и прижимает её к движущейся ленте. Двухрежимный двигатель мощностью 2,2 / 2,8 кВт обеспечивает стабильное движение ленты. Переключатель скоростей позволяет работать на 29 м/с (обдирочный режим) или 14,5 м/с (деликатная доводка). Благодаря колёсному комплекту станок можно перемещать непосредственно к крупногабаритным заготовкам — трубам, листам, металлоконструкциям.

Процесс шлифования включает следующие этапы:

• Перемещение — станок подкатывается на колёсах к обрабатываемой заготовке.
• Подготовка — подключение к сети 400 В, проверка натяжения ленты.
• Выбор скорости — 29 м/с для черновой обработки, 14,5 м/с для финишной доводки.
• Настройка — установка угла шлифовальной головки и микрорегулировка положения ленты.
• Обработка — прижатие заготовки к ленте с усилием, обеспечивающим равномерный съём материала.
• Контроль — визуальная проверка качества обработанной поверхности.

4.2. Где применяется

• Шлифование габаритных металлических труб и листов шириной до 150 мм.
• Обработка сварных швов на крупногабаритных конструкциях.
• Заточка длинного режущего инструмента (гильотинные ножи, строгальные резцы).
• Финишная доводка кромок после черновой шлифовки.
• Обработка нержавеющей стали с сохранением структуры поверхности.
• Шлифование тонкостенных профилей и труб.
• Снятие заусенцев после лазерной резки, гильотины или ленточной пилы.
• Удаление окалины после термической или газовой резки.

4.3. Примеры практического использования

Пример 1. Обработка сварных швов на крупногабаритной металлоконструкции.
В цеху собирается металлоконструкция длиной 8 метров. Сварные швы находятся в труднодоступных местах. Оператор подкатывает Heden SF-150MV на колёсах непосредственно к каждому шву, устанавливает оптимальный угол шлифовальной головки и обрабатывает соединения. Ширина ленты 150 мм позволяет обрабатывать широкие швы за один проход, а две скорости — сначала снять металл на 29 м/с, затем вывести поверхность на 14,5 м/с.

Пример 2. Заточка гильотинных ножей.
Ножи длиной 500–800 мм требуют равномерной заточки по всей режущей кромке. На SF-150MV оператор переключает станок на скорость 14,5 м/с, устанавливает угол шлифовальной головки и медленно подаёт нож вдоль контактного вала. Микрорегулировка положения ленты обеспечивает стабильный ход полотна — кромка затачивается без «волны» и пережога. Мобильность станка позволяет подкатить его к верстаку с ножами, не перемещая тяжёлый инструмент.

Пример 3. Обработка нержавеющей ёмкости.
После сварки обечайки из нержавейки шов требует зачистки до «нулевой» видимости. На SF-150MV с лентой #120 на скорости 14,5 м/с шов выводится без «синевы» — перегрев нержавейки не происходит, межкристаллитная коррозия не запускается. Станок подкатывается к ёмкости, что особенно удобно при работе с крупногабаритными резервуарами.

4.4. Решение типовых проблем

Проблема	Способ решения
Обработка крупногабаритных заготовок	Мобильная конструкция на колёсах позволяет перемещать станок к заготовке
Перегрев тонкостенных деталей	Скорость 14,5 м/с снижает тепловыделение в зоне контакта
Неровная поверхность после шлифования	Широкая лента 150 мм и виброустойчивая конструкция обеспечивают точное прижатие
Быстрый износ ленты	Две скорости позволяют подобрать оптимальный режим обработки
Смещение ленты при работе	Система микрорегулировки положения ленты гарантирует стабильный ход
Запылённость рабочего места	Патрубок для пылеудаления диаметром 100 мм
Отпуск кромки при заточке	Пониженная скорость 14,5 м/с исключает перегрев инструментальной стали

---

5. Особенности и нюансы

5.1. Дополнительные функции и опции

Функция / Опция	Назначение
Колёсный комплект	Перемещение станка по рабочей площадке к крупногабаритным заготовкам
Двухскоростной привод	Выбор между деликатной (14,5 м/с) и производительной (29 м/с) обработкой
Патрубок для пылеудаления	Подключение к системе аспирации для сбора стружки и пыли
Регулируемая опорная площадка	Торцевание заготовок, выведение плоских спусков, шлифование поверхностей
Микрорегулировка положения ленты	Точная настройка хода ленты для стабильного шлифования
Быстрая смена ленты	Удобная замена оснастки без дополнительных инструментов

5.2. Важные нюансы и ограничения

1. Материал обработки — металл. Для дерева станок не предназначен.
2. Габариты ленты — 150 × 2000 мм. Ленты от SF-75 (75 × 2000 мм) не подходят.
3. Скорости движения ленты — 14,5 м/с и 29 м/с, переключение между режимами.
4. Электропитание — 400 В, 50 Гц, 3-фазный. Трёхфазная сеть обязательна.
5. Обслуживание — регулярная проверка состояния ленты и очистка от стружки.
6. Масса — 92 кг, для перемещения требуется ровная поверхность.
7. Не переключать скорости на ходу — только при полной остановке двигателя.

5.3. Как особенности повышают ценность

Сочетание мобильности и широкой ленты 150 мм — главное конкурентное преимущество SF-150MV. Станок можно подкатить к крупногабаритной заготовке и обработать широкую поверхность за один проход. Это критично при работе с длинными трубами, листами и металлоконструкциями, которые невозможно переместить к стационарному станку.

Двухскоростной привод — 14,5 м/с для деликатной доводки и 29 м/с для производительного съёма — избавляет от необходимости покупать два отдельных станка. На 14,5 м/с можно затачивать инструмент без отпуска кромки, обрабатывать нержавейку без «синевы» и шлифовать тонкостенные детали. На 29 м/с станок работает как полноценный обдирочный гриндер.

Двухрежимный двигатель 2,2 / 2,8 кВт обеспечивает оптимальный баланс между энергопотреблением и производительностью: в лёгких режимах станок работает на 2,2 кВт, под нагрузкой автоматически переключается на 2,8 кВт. Виброустойчивая конструкция массой 92 кг гарантирует высокое качество обработки и долговечность. Патрубок для пылеудаления обеспечивает чистоту рабочего места.

---

6. Техника безопасности

Работа с мобильным ленточным шлифовальным станком Heden SF-150MV требует соблюдения следующих правил:

6.1. Перед началом работы

• Проверить исправность кабеля, вилки и корпуса.
• Убедиться в заземлении розетки.
• Проверить натяжение и целостность шлифовальной ленты.
• Надеть защитные очки и респиратор.
• Убедиться в отсутствии посторонних предметов в рабочей зоне.
• Зафиксировать станок на колёсах перед началом работы (если предусмотрены тормоза).
• Проверить работу переключателя скоростей.

6.2. Во время эксплуатации

• Не допускать попадания рук в зону движения ленты.
• Не превышать допустимое усилие прижатия заготовки.
• Не оставлять работающий станок без присмотра.
• При обработке металла использовать средства защиты органов дыхания от пыли и стружки.
• Следить за состоянием ленты и своевременно её заменять.
• При работе на скорости 14,5 м/с контролировать нагрев детали.
• Не переключать скорости на ходу — только при полной остановке двигателя.
• Не перемещать станок во время работы.

6.3. После завершения работы

• Отключить станок от сети.
• Очистить станок и рабочую зону от стружки и пыли.
• Проверить состояние шлифовальной ленты.

---

7. Интересный факт

Мобильные ленточные гриндеры с широкой лентой — относительно новое слово в металлообработке. Долгое время считалось, что широкая лента (150 мм) и мобильность несовместимы: тяжёлый станок сложно перемещать, а лёгкий не даёт нужной виброустойчивости. Решение пришло через изменение конструкции рамы: современные мобильные модели получили усиленное основание на колёсах с фиксацией, что позволило совместить массу 92 кг с возможностью перемещения. Heden SF-150MV — одна из немногих машин на рынке, которая объединяет широкую ленту, две скорости и мобильность в одном корпусе. Это особенно востребовано в судостроении, мостостроении и при производстве крупногабаритных металлоконструкций, где обработка ведётся прямо на месте сборки.

---

8. Заключение

Мобильный ленточный шлифовальный станок Heden SF-150MV — это универсальное оборудование для шлифования, заточки и доводки металлических деталей, сочетающее мобильность, широкую ленту и двухскоростной привод. Две скорости — 14,5 м/с и 29 м/с — позволяют переключаться между производительным съёмом металла и деликатной обработкой без замены станка. Ширина ленты 150 мм, двухрежимный двигатель 2,2 / 2,8 кВт, виброустойчивая конструкция массой 92 кг и колёсный комплект делают его оптимальным выбором для металлообрабатывающих производств, судостроения, мостостроения и ремонтных мастерских, где требуется обработка крупногабаритных заготовок.

Причины для приобретения:

• Мобильная конструкция на колёсах для перемещения к заготовке.
• Широкая лента 150 мм — равномерный съём на плоскостях.
• Две скорости движения ленты — 14,5 м/с и 29 м/с.
• Двухрежимный двигатель — 2,2 / 2,8 кВт.
• Надёжная виброустойчивая конструкция массой 92 кг.
• Микрорегулировка положения ленты для точного шлифования.
• Простая настройка угла шлифовальной головки.
• Патрубок для пылеудаления диаметром 100 мм.
• Полная комплектация — лента #80, колёса, руководство по эксплуатации.

Для уточнения стоимости и условий поставки обратитесь к официальным дилерам. Оборудование окупается за счёт универсальности, мобильности и качества обработки.

«Мобильность, широкая лента и две скорости — три причины обрабатывать металл там, где это удобно.»
