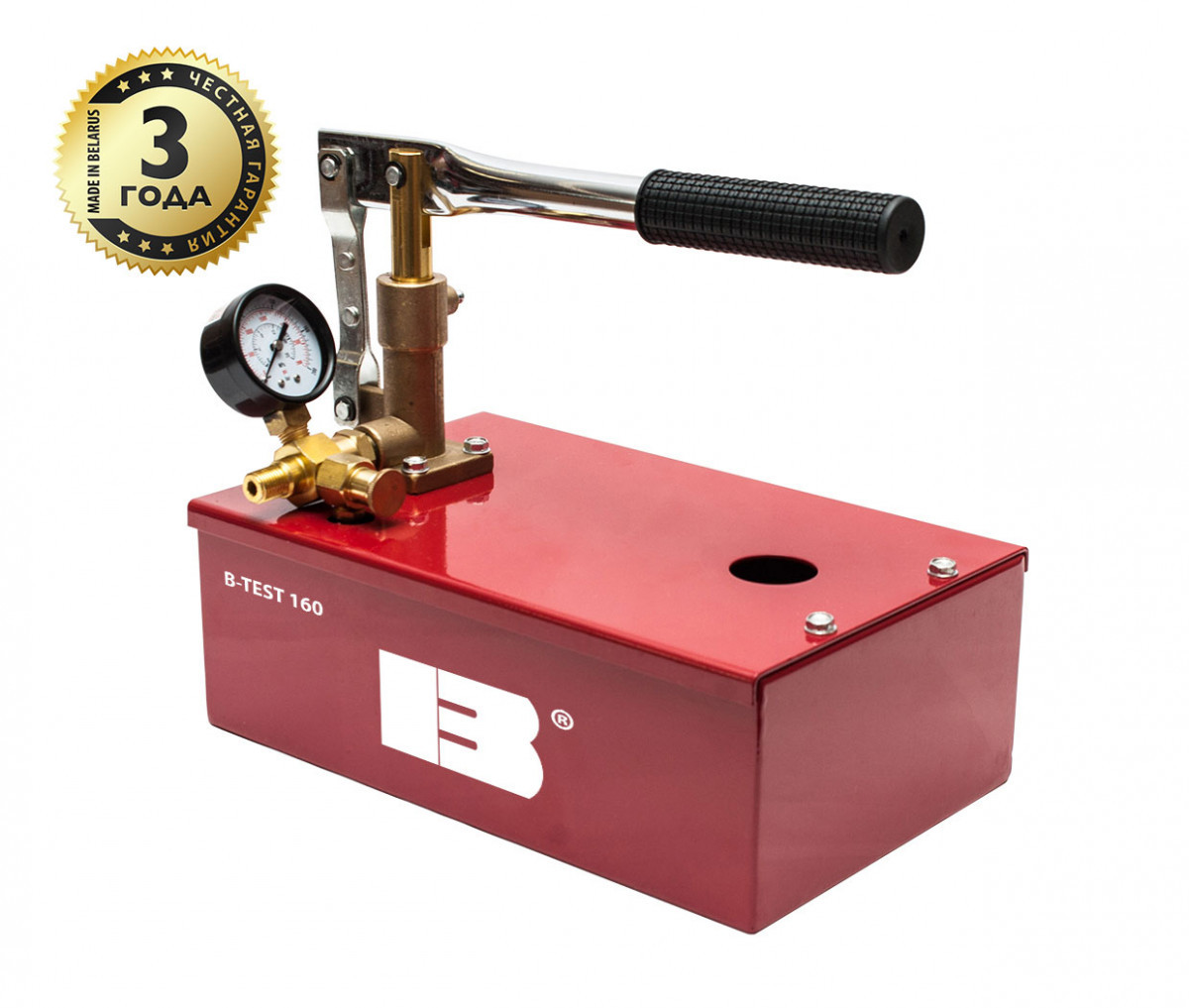

Опрессовщик ручной BREXIT B-Test 160: техническое описание и руководство по эксплуатации

1. Назначение и область применения

Опрессовщик ручной BREXIT B-Test 160 — это профессиональное гидравлическое оборудование для проведения испытаний на герметичность и прочность систем, работающих под высоким давлением. Аппарат предназначен для опрессовки систем отопления, водоснабжения, тепловых пунктов, радиаторов, котлов, теплообменников, трубопроводов, гидравлических приводов, а также для проверки ёмкостей и резервуаров при монтаже, обслуживании и ремонте инженерных коммуникаций.

Принцип действия основан на ручном нагнетании жидкости (воды или масла) с помощью поршневого насоса в испытываемую систему. Благодаря максимальному рабочему давлению 160 бар и производительности 35 мл/цикл аппарат подходит для проверки систем особо высокого давления, включая промышленные гидросистемы, тепловые сети, котельное оборудование и гидравлические цилиндры.

Модель B-Test 160 активно используется специалистами в сфере ЖКХ, строительными и монтажными организациями, а также сервисными службами при:

• Проверке герметичности систем отопления и водоснабжения высокого давления.
• Опрессовке радиаторов и конвекторов.
• Испытании трубопроводов после монтажа или ремонта.
• Диагностике гидравлических систем и обнаружении повреждений в трубопроводах.
• Проверке ёмкостей, работающих под давлением.
• Испытании гидравлических цилиндров и приводов, а также насосного оборудования.

Благодаря продуманной конструкции и надёжным материалам опрессовщик обеспечивает длительный срок службы и точность измерений.

Ключевые преимущества модели:

• Высокое рабочее давление 160 бар — позволяет проводить испытания систем особо высокого давления.
• Надёжность и долговечность — все детали гидравлической системы изготовлены из нержавеющих материалов и латуни, устойчивых к коррозии.
• Простота использования — ручной привод не требует подключения к электросети, что позволяет работать в любых условиях.
• Точная регулировка давления — постоянство давления обеспечивается двумя клапанами и вентилем с шаровыми запорами.
• Защита от загрязнений — клапаны всасывания и нагнетания защищены от попадания грязи, что продлевает срок службы.
• Компактность и мобильность — вес 9,5 кг и габариты 510×185×310 мм для удобства транспортировки.
• Прорезиненная рукоятка — исключает соскальзывание в процессе закачки жидкости.
• Встроенный манометр — для точного контроля давления в процессе опрессовки.
• Длительная гарантия — 36 месяцев от производителя.

---

2. Технические характеристики

2.1. Основные параметры

Параметр	Значение
Модель	B-Test 160
Артикул	2020024
Производитель	BREXIT (Беларусь)
Гарантия	36 месяцев
Тип привода	Ручной (рычажный)
Максимальное рабочее давление	160 бар
Производительность	35 мл/цикл
Объём резервуара	10 л
Резьбовое соединение	G 1/2" (внутренняя)
Максимальная температура жидкости	40 °C
Рабочая жидкость	Вода, машинное масло И-20А или И-30А по ГОСТ 20799-88
Вес нетто	9,5 кг
Габариты (Д×Ш×В)	510×185×310 мм
Материал корпуса	Металл
Климатическое исполнение	У, категория I по ГОСТ 15150-69
Температура окружающей среды	от +10 до +35 °C

2.2. Сравнение с другими моделями

Характеристика	B-Test 160	B-Test 100	B-Test 60
Макс. давление	160 бар	100 бар	60 бар
Объём резервуара	10 л	10 л	10 л
Производительность	35 мл/цикл	35 мл/цикл	45 мл/цикл
Рабочая жидкость	Вода/масло	Вода/масло	Вода/масло
Вес	9,5 кг	9 кг	8 кг
Гарантия	36 мес.	36 мес.	36 мес.

Ключевые отличия B-Test 160:

• Максимальное давление 160 бар — позволяет проводить испытания систем особо высокого давления.
• Увеличенная надёжность конструкции для работы с высокими давлениями.
• Увеличенный объём резервуара 10 л для длительной работы без долива жидкости.
• Возможность работы как с водой, так и с маслом.

---

3. Комплект поставки

Наименование	Количество	Назначение
Ручной опрессовщик B-Test 160	1	Основной блок с поршневым насосом и рычагом
Армированный шланг высокого давления	1	Подключение к испытываемой системе
Встроенный манометр	1	Контроль давления в процессе опрессовки
Набор переходников и адаптеров	1	Для подключения к различным резьбовым соединениям
Запасные уплотнительные кольца	1	Для обслуживания и ремонта
Паспорт изделия	1	Технические данные
Руководство по эксплуатации	1	Инструкция по монтажу и работе
Гарантийный талон	1	Гарантийное обслуживание

Особенность комплектации: опрессовщик поставляется полностью готовым к работе. В комплект входит армированный шланг с встроенным манометром для точного контроля давления. Резервуар объёмом 10 л позволяет проводить длительные испытания без долива жидкости.

---

4. Принцип работы и особенности применения

4.1. Как работает аппарат

Ручной опрессовщик B-Test 160 работает по принципу поршневого насоса. Оператор с помощью рычага приводит в движение поршень, который забирает рабочую жидкость (воду или масло) из резервуара объёмом 10 л и нагнетает её под давлением в испытываемую систему. Производительность составляет 35 мл/цикл, что обеспечивает плавный набор давления до 160 бар без резких скачков.

Встроенный манометр с чёткой шкалой позволяет визуально контролировать давление в процессе опрессовки. Благодаря обратному клапану давление в системе удерживается после прекращения нагнетания, что позволяет выявить утечки.

Для слива давления предусмотрен специальный спускной вентиль. Двойная система клапанов и шаровой вентиль обеспечивают постоянство давления без резких скачков.

4.2. Где применяется

• Системы отопления высокого давления (частные и многоквартирные дома).
• Системы холодного и горячего водоснабжения.
• Промышленные гидравлические системы и гидроцилиндры.
• Теплообменники и котлы высокого давления.
• Трубопроводные системы после монтажа или ремонта.
• Объекты без доступа к электросети.
• Испытания насосов и компрессорного оборудования.

4.3. Примеры практического использования

Пример 1. Опрессовка системы отопления высокого давления в многоквартирном доме.
Специалист подключает опрессовщик B-Test 160 к системе отопления через шланг высокого давления. Заполняет систему водой из резервуара объёмом 10 л. С помощью рычага нагнетает давление до 160 бар и контролирует его по манометру. При обнаружении падения давления выявляет утечку и устраняет её.

Пример 2. Испытание гидравлического цилиндра высокого давления.
Мастер выполняет опрессовку гидроцилиндра после ремонта. Благодаря давлению 160 бар и работе с маслом, аппарат позволяет точно проверить герметичность цилиндра при рабочих нагрузках.

Пример 3. Проверка герметичности котла высокого давления.
После монтажа котла требуется выполнить опрессовку. Опрессовщик B-Test 160 подключается к котлу, система заполняется водой, и создаётся испытательное давление до 160 бар для проверки сварных швов и соединений.

4.4. Решение типовых проблем

Проблема	Способ решения
Нет доступа к электросети	Ручной привод не требует электричества
Необходимость проверки систем особо высокого давления	Нагнетание давления до 160 бар
Длительная работа без долива жидкости	Объём резервуара 10 л
Труднодоступные места	Компактные размеры 510×185×310 мм
Плавный набор давления на высоких значениях	Производительность 35 мл/цикл

---

5. Дополнительные возможности и ограничения

5.1. Аксессуары и опции

Опция	Назначение
Удлинительные шланги высокого давления	Увеличение радиуса подключения к системе
Дополнительные переходники и адаптеры	Подключение к различным типам резьбовых соединений
Запасной комплект уплотнений	Для обслуживания и ремонта

5.2. Важные ограничения

1. Максимальное давление 160 бар — не превышать во избежание повреждения системы.
2. Температура жидкости — от 0 до +40 °C.
3. Рабочая жидкость — вода или масло. Использование агрессивных сред не допускается.
4. Чистота жидкости — использование загрязнённой жидкости может привести к повреждению насоса.
5. Не рекомендуется для докачки большого объёма жидкости — производительность 35 мл/цикл.

---

6. Меры безопасности

6.1. Перед началом работы

• Проверить целостность шлангов и уплотнений.
• Проверить наличие и чистоту рабочей жидкости.
• Проверить герметичность всех соединений.
• Убедиться, что испытываемая система рассчитана на создаваемое давление.

6.2. Во время эксплуатации

• Использовать защитные очки и перчатки.
• Не превышать максимальное рабочее давление 160 бар.
• Следить за показаниями манометра во время нагнетания давления.
• При обнаружении утечек сбросить давление и устранить дефект.
• Не оставлять систему под давлением без контроля.

6.3. После завершения работы

• Сбросить давление через спускной вентиль.
• Отсоединить шланги и слить остатки жидкости.
• Очистить опрессовщик и шланги от загрязнений.
• Поместить оборудование в сухое место для хранения.

---

7. Интересные сведения

Ручные опрессовщики, такие как B-Test 160, являются прямыми потомками гидравлических прессов, изобретённых ещё в XVIII веке. Несмотря на технологический прогресс, ручные модели остаются востребованными благодаря своей автономности и надёжности. Модель B-Test 160 была разработана специально для работы с системами особо высокого давления, где требуется точный контроль и плавный набор давления. Давление 160 бар — это серьёзная нагрузка, и для обеспечения безопасности конструкция аппарата усилена, что отличает эту модель от младших версий. Производительность 35 мл/цикл обеспечивает более тонкую регулировку, что особенно важно при испытаниях гидравлических приводов, котлов и насосного оборудования, где превышение давления недопустимо.

---

8. Вывод и рекомендации

Опрессовщик ручной BREXIT B-Test 160 — это надёжное, простое и эффективное решение для гидравлических испытаний систем особо высокого давления. Максимальное давление 160 бар, резервуар 10 л и производительность 35 мл/цикл делают этот инструмент идеальным выбором для монтажных организаций, сервисных служб и специалистов по гидравлике, работающих с оборудованием, требующим испытаний под высоким давлением.

Причины для приобретения:

• Автономность — не требует электричества.
• Простота использования — без сложных настроек.
• Надёжность и долговечность — усиленная конструкция для высоких давлений.
• Высокое давление 160 бар для испытания систем особо высокого давления.
• Резервуар 10 л для длительной работы.
• Компактность и мобильность — вес 9,5 кг.
• Полная комплектация — шланг, манометр, переходники.
• Гарантия 36 месяцев — подтверждение качества.

Для уточнения стоимости и условий поставки обратитесь к официальным дилерам.

«Качественная опрессовка — это гарантия безопасности и долговечности инженерных систем.»
