Клепальный молоток ударного действия AIRPRO RH-9507XK с набором оправок: техническое описание и руководство по эксплуатации

1. Назначение и область применения

Клепальный молоток ударного действия AIRPRO RH-9507XK — это профессиональный пневматический инструмент, предназначенный для установки (расклёпывания) цельнометаллических ударных заклёпок. Модель RH-9507XK является самой мощной в линейке клепальных молотков AIRPRO серии RH и отличается от базовой версии RH-9507X наличием полного набора оснастки в комплекте поставки.

Инструмент работает с частотой 1140 ударов в минуту и предназначен для установки заклёпок диаметром до 7,9 мм (алюминий) и до 6,4 мм (сталь). Благодаря высокой энергии единичного удара 13 Дж, молоток эффективно расклёпывает заклёпки из стали, алюминия, меди и латуни. Модель поставляется в пластиковом кейсе с полным набором оснастки, что позволяет сразу приступить к работе без дополнительных затрат на приобретение оправок и пружин.

Ключевые выгоды для потребителя:

• Полный набор оснастки в комплекте — в поставку входят ударные оправки, концевые пружины, регулятор воздуха, штуцер БРС, масло и уплотнительная лента.
• Высокая производительность — частота 1140 уд/мин и энергия удара 13 Дж обеспечивают быструю установку заклёпок в серийном производстве.
• Универсальность — поддержка заклёпок из различных материалов: сталь (6,4 мм), алюминий (7,9 мм), медь, латунь.
• Надёжность и долговечность — инструмент входит в индустриальную серию AIRPRO и рассчитан на стабильную работу в условиях сборочных цехов.
• Простота использования — чувствительный пусковой крючок и простая надёжная конструкция облегчают работу оператора.
• Совместимость с оснасткой — возможность использования ударных оправок под разные размеры и формы головок заклёпок, а также поддержек AIRPRO с системой виброгашения.

---

2. Технические характеристики

2.1. Основные параметры

Параметр	Значение
Модель	AIRPRO RH-9507XK
Производитель	Airprotool-VGL (Тайвань)
Тип инструмента	Пневматический клепальный молоток ударного действия
Диаметр устанавливаемой заклёпки (сталь)	6,4 мм
Диаметр устанавливаемой заклёпки (алюминий)	7,9 мм
Диапазон устанавливаемых заклёпок	Ø 2,4 – 7,9 мм
Энергия единичного удара	13 Дж
Частота ударов	1140 уд/мин
Рабочее давление	6,3 бар
Расход воздуха	620 л/мин
Диаметр поршня	19 мм
Ход поршня	98,4 мм
Резьба штуцера подвода воздуха	F1/4"
Длина инструмента	256 мм
Масса	2,3 кг
Наличие виброзащиты	Нет
Гарантия	6 месяцев

2.2. Сравнение с другими моделями серии RH

Линейка клепальных молотков AIRPRO RH включает несколько моделей, различающихся по мощности и диаметру устанавливаемых заклёпок. Модель RH-9507XK является самой мощной в серии и поставляется с полным набором оснастки.

Характеристика	RH-9507XK	RH-9504XK	Типичный аналог
Диаметр заклёпки (сталь)	6,4 мм	4,8 мм	4,8–6,0 мм
Диаметр заклёпки (алюминий)	7,9 мм	6,4 мм	6,4–7,0 мм
Энергия удара	13 Дж	—	8–10 Дж
Частота ударов	1140 уд/мин	1740 уд/мин	1000–1100 уд/мин
Масса	2,3 кг	1,4 кг	1,8–2,2 кг

Ключевые отличия AIRPRO RH-9507XK:

• Увеличенный диаметр устанавливаемых заклёпок — до 7,9 мм (алюминий) и 6,4 мм (сталь).
• Высокая энергия удара 13 Дж для эффективного расклёпывания твёрдых материалов.
• Полный набор оснастки в комплекте поставки.
• Чувствительный пусковой крючок и простая надёжная конструкция.

---

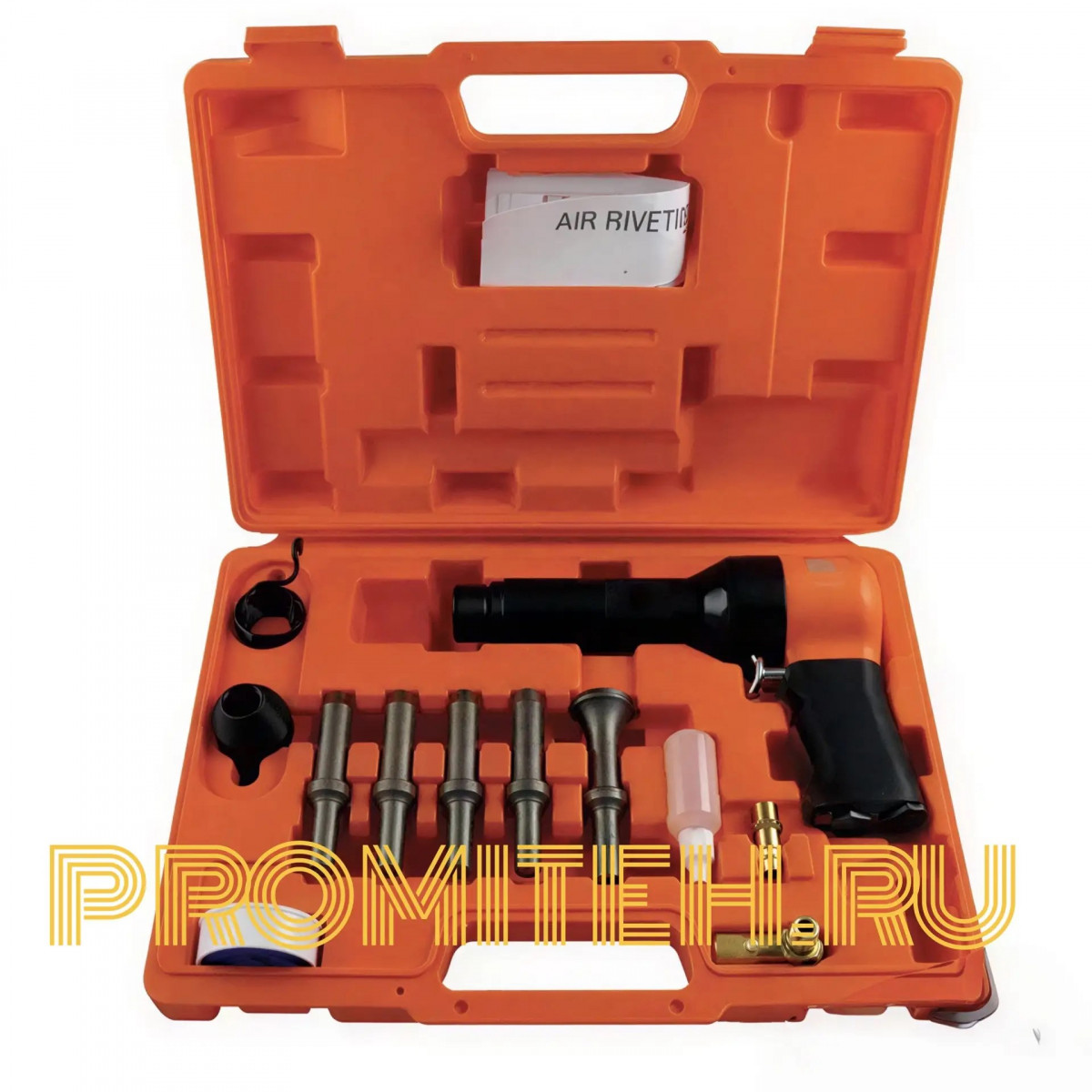

3. Комплект поставки

Модель RH-9507XK поставляется в пластиковом кейсе с полным набором оснастки, что выгодно отличает её от базовой версии RH-9507X.

Наименование	Количество	Назначение
Клепальный молоток AIRPRO RH-9507XK	1 шт.	Основной блок с ударным механизмом
Ударная оправка для заклёпок Ø 2,4 мм	1 шт.	Для установки заклёпок малого диаметра
Ударная оправка для заклёпок Ø 3,2 мм	1 шт.	Для установки заклёпок малого диаметра
Ударная оправка для заклёпок Ø 4,0 мм	1 шт.	Для установки заклёпок среднего диаметра
Ударная оправка для заклёпок Ø 4,8 мм	1 шт.	Для установки заклёпок среднего диаметра
Ударная оправка для заклёпок с плоской головкой	1 шт.	Для установки заклёпок с потайной головкой
Концевая пружина для полукруглой ударной оправки	1 шт.	Фиксация оправок для полукруглых головок
Концевая пружина для плоской ударной оправки	1 шт.	Фиксация оправок для плоских головок
Штуцер БРС с наружной резьбой 1/4"	1 шт.	Быстроразъёмное подключение воздушного шланга
«T»-образный регулятор воздуха	1 шт.	Регулировка частоты ударов и силы расклёпывания
Уплотнительная лента для фитингов	1 шт.	Герметизация резьбовых соединений
Гидравлическое масло	1 шт.	Смазка пневматического инструмента
Руководство пользователя	1 шт.	Инструкция по эксплуатации
Пластиковый кейс	1 шт.	Для транспортировки и хранения

Важное уточнение: В комплект поставки входят ударные оправки для заклёпок диаметром 2,4, 3,2, 4,0 и 4,8 мм, а также одна оправка для заклёпок с плоской головкой. Для установки заклёпок диаметром 6,4 мм и 7,9 мм необходимо приобрести соответствующие оправки отдельно (артикулы YM705-1/4" и YM706-5/16" соответственно).

---

4. Принцип работы и особенности применения

4.1. Как работает аппарат

Сжатый воздух под давлением 6,3 бар подаётся через штуцер F1/4" и приводит в движение поршень, который наносит серию ударов по хвостовику ударной оправки. Оператор устанавливает оправку в концевую пружину молотка, прижимает её к заклёпке и запускает инструмент. Под действием ударов хвостовик заклёпки деформируется, формируя замыкающую головку.

Процесс расклёпывания включает следующие этапы:

• Подготовка — установка заклёпки в отверстие и выбор соответствующей ударной оправки.
• Установка оправки — оправка фиксируется в концевой пружине молотка.
• Настройка — с помощью «T»-образного регулятора воздуха устанавливается оптимальная частота ударов.
• Расклёпывание — молоток прижимается к хвостовику заклёпки и включается подача воздуха.
• Контроль — визуальная проверка качества сформированной головки.

4.2. Где применяется

• Сборочные производства и машиностроение.
• Авиастроение и судостроение.
• Металлоконструкции и мостостроение.
• Ремонтные и монтажные работы.
• Производство металлической мебели и оборудования.

4.3. Примеры практического использования

Пример 1. Сборка металлоконструкций на производстве.
На сборочном участке требуется установить стальные заклёпки диаметром 6,4 мм в несущей конструкции. Оператор использует AIRPRO RH-9507XK с оправкой для заклёпок диаметром 6,4 мм (приобретается отдельно). Благодаря энергии удара 13 Дж и частоте 1140 уд/мин, каждая заклёпка устанавливается за несколько секунд, обеспечивая высокую производительность.

Пример 2. Ремонт авиационной техники.
При ремонте обшивки самолёта требуется установить алюминиевые заклёпки диаметром 7,9 мм. Молоток RH-9507XK с оправкой для полукруглой головки (приобретается отдельно) обеспечивает равномерное расклёпывание и высокое качество соединения.

Пример 3. Монтаж металлических конструкций на объекте.
Бригада монтажников выполняет сборку металлического каркаса. Пневматический молоток AIRPRO RH-9507XK подключается к компрессору и используется для установки заклёпок в труднодоступных местах. Эргономичная рукоятка и небольшой вес 2,3 кг позволяют работать длительное время без усталости.

4.4. Решение типовых проблем

Проблема	Способ решения
Необходимость установки заклёпок из разных материалов	Возможность работы с заклёпками из стали, алюминия, меди и латуни
Разные размеры и формы головок заклёпок	Сменные ударные оправки в комплекте (2,4, 3,2, 4,0, 4,8 мм и плоская)
Усталость оператора при длительной работе	Эргономичная рукоятка и возможность использования поддержек с виброгашением
Необходимость регулировки силы удара	«T»-образный регулятор воздуха в комплекте

---

5. Особенности и нюансы

5.1. Дополнительные функции и опции

Функция / Опция	Назначение
«T»-образный регулятор воздуха	Позволяет регулировать частоту ударов для установки заклёпок разного диаметра
Ударные оправки	Для заклёпок разных размеров и форм головок (в комплекте 5 шт.)
Две концевые пружины	Совместимы с оправками для плоских и полукруглых головок
Штуцер БРС	Быстроразъёмное подключение воздушного шланга
Поддержки AIRPRO с виброгашением	Снижение вибрации и повышение комфорта оператора (приобретаются отдельно)

5.2. Важные нюансы и ограничения

1. Материал заклёпок — сталь, алюминий, медь, латунь.
2. Диаметр заклёпок — до 6,4 мм (сталь), до 7,9 мм (алюминий). Для этих диаметров требуются оправки, приобретаемые отдельно.
3. Рабочее давление — 6,3 бар.
4. Расход воздуха — 620 л/мин, требуется компрессор соответствующей производительности.
5. Обслуживание — регулярная смазка, проверка состояния поршня и концевых пружин.
6. Виброзащита — в стандартной комплектации отсутствует, рекомендуется использовать поддержки с виброгашением.
7. Гарантия — 6 месяцев.

5.3. Как особенности повышают ценность

Полный набор оснастки в комплекте — это главное преимущество модели RH-9507XK. Вы получаете не только молоток, но и пять ударных оправок, две концевые пружины, регулятор воздуха, штуцер БРС, масло и уплотнительную ленту. Это позволяет сразу приступить к работе с заклёпками диаметром от 2,4 до 4,8 мм без дополнительных затрат. Высокая энергия удара 13 Дж и частота 1140 уд/мин обеспечивают быструю и качественную установку заклёпок даже из твёрдых материалов.

---

6. Техника безопасности

Работа с клепальным молотком AIRPRO RH-9507XK требует соблюдения следующих правил:

6.1. Перед началом работы

• Проверить исправность корпуса, штуцера и концевых пружин.
• Убедиться в надёжном подключении воздушного шланга.
• Проверить соответствие оправки устанавливаемой заклёпке.
• Надеть защитные очки и перчатки.
• Убедиться в отсутствии посторонних предметов в рабочей зоне.

6.2. Во время эксплуатации

• Не направлять молоток на людей или животных.
• Не превышать рабочее давление 6,3 бар.
• Не касаться движущихся частей инструмента.
• Не оставлять работающий молоток без присмотра.
• При длительной работе использовать средства защиты слуха и поддержки с виброгашением.

6.3. После завершения работы

• Отключить подачу воздуха.
• Отсоединить шланг.
• Очистить молоток от загрязнений.
• Поместить инструмент в пластиковый кейс.

---

7. Интересные сведения

Клепальные молотки ударного действия, такие как AIRPRO RH-9507XK, являются прямыми наследниками ручных клепальных инструментов, применявшихся в судостроении и авиастроении с начала XX века. С развитием пневматики удалось значительно повысить производительность и снизить физическую нагрузку на оператора. Модель RH-9507XK входит в индустриальную группу AIRPRO и отличается оптимальным соотношением мощности и стоимости. Благодаря возможности установки заклёпок диаметром до 7,9 мм и полному набору оснастки в комплекте, этот молоток широко используется на сборочных предприятиях, где требуется высокая производительность и стабильное качество соединений.

---

8. Вывод и рекомендации

Клепальный молоток ударного действия AIRPRO RH-9507XK с набором оправок — это надёжный, производительный и универсальный инструмент для установки цельнометаллических заклёпок. Энергия удара 13 Дж, частота 1140 уд/мин, полный набор оснастки в комплекте и возможность работы с заклёпками из различных материалов делают его оптимальным выбором для сборочных производств, машиностроения и ремонтных работ.

Причины для приобретения:

• Полный набор оснастки в комплекте — 5 ударных оправок, 2 концевые пружины, регулятор воздуха, штуцер БРС, масло, уплотнительная лента.
• Высокая энергия удара — 13 Дж.
• Частота ударов — 1140 уд/мин.
• Диаметр заклёпок — до 6,4 мм (сталь) и до 7,9 мм (алюминий).
• Универсальность — работа с заклёпками из стали, алюминия, меди, латуни.
• Совместимость с широким спектром оправок и поддержек AIRPRO.
• Небольшой вес 2,3 кг и эргономичная рукоятка.
• Пластиковый кейс для хранения и транспортировки.

Для уточнения стоимости и условий поставки обратитесь к официальным дилерам. Оборудование окупается за счёт высокой производительности и качества клепальных соединений.

«Качественное клепальное соединение — это надёжность и долговечность конструкции.»
