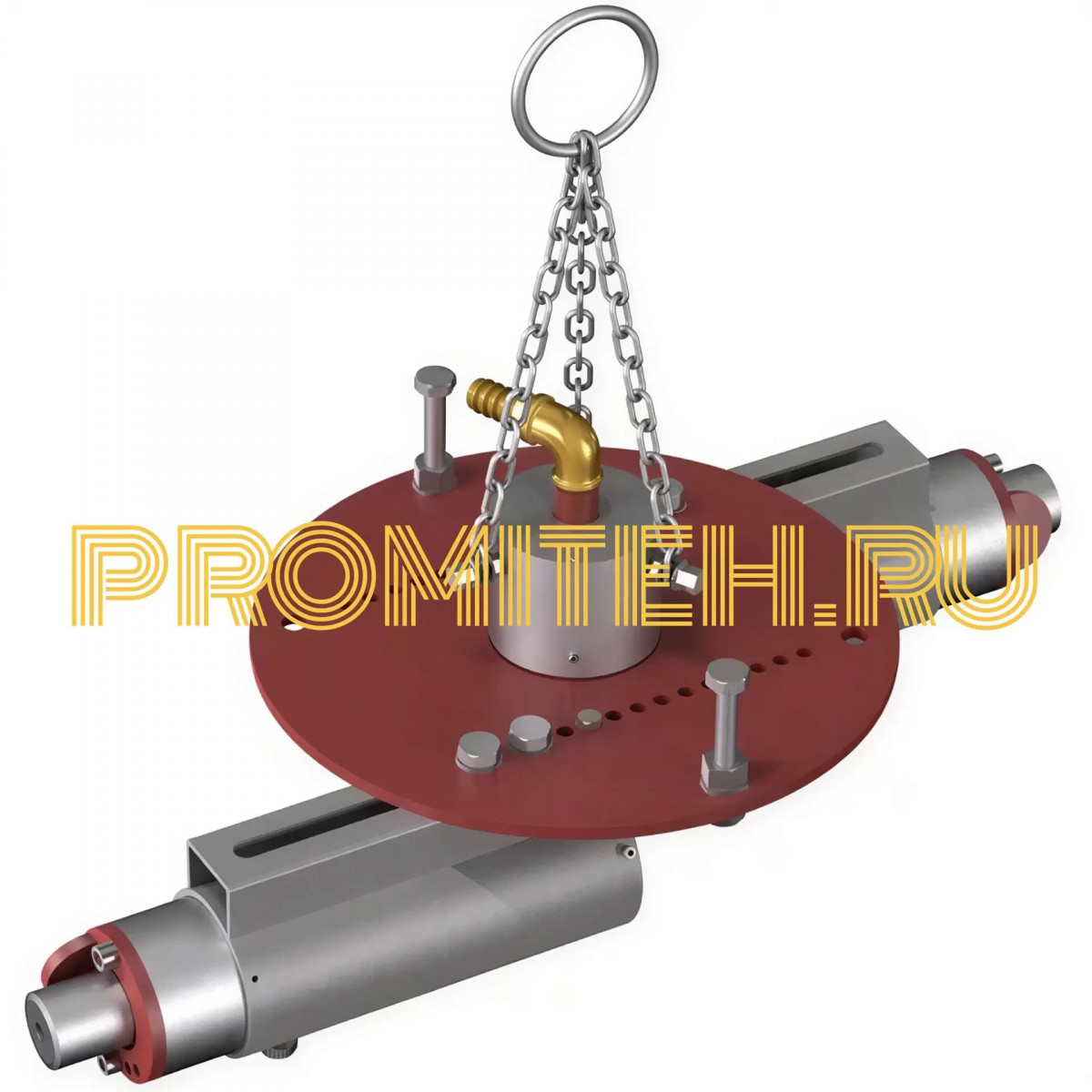

Трамбовка пневматическая для бокового уплотнения футеровки 2-х головочная BLG-002 (D=300-450 мм): техническое описание и руководство по эксплуатации

1. Назначение и область применения

Трамбовка пневматическая для бокового уплотнения футеровки 2-х головочная BLG-002 (D=300-450 мм) — это профессиональный пневматический инструмент турецкого производства AntalyaMakina, предназначенный для бокового уплотнения формовочной смеси (футеровки) в индукционных плавильных печах между индуктором и шаблоном. Данная модификация имеет 2 поршня ударника и применяется для печей с внутренним диаметром шаблона 300–450 мм.

Принцип действия основан на использовании эффекта биения: сжатый воздух подаётся в два рукава, каждый из которых оборудован отдельным регулируемым вибромодулем. Устройство подвешивается за петли на крюке крана и опускается внутрь шаблона, после чего подаётся сжатый воздух. Рабочие головки совершают возвратно-поступательные движения, обеспечивая равномерное и плотное уплотнение сухой футеровочной массы по всей высоте шаблона. Рабочее давление составляет 6 бар, расход воздуха — 820 л/мин. Частота ударов — 1620 уд/мин, сила удара — 6480 Н. Масса трамбовки — 43 кг.

Пневматическая трамбовка для бокового уплотнения находит широкое применение в литейном производстве, металлургии и на предприятиях, эксплуатирующих индукционные плавильные печи. Она обеспечивает равномерное уплотнение футеровки, что напрямую влияет на долговечность и надёжность печи, снижает риск преждевременного износа и повышает безопасность эксплуатации.

Ключевые выгоды для потребителя:

• Высокая сила удара 6480 Н — быстрое и плотное уплотнение футеровочной массы.
• Два поршня ударника — равномерное уплотнение по всей высоте шаблона.
• Эффект биения — автоматический процесс трамбовки за счёт вибрационного воздействия рабочих головок.
• Регулируемые вибромодули — настройка интенсивности воздействия под конкретную задачу.
• Подвесная конструкция — работа с крюка крана, удобство установки в шаблон.
• Компактные размеры и масса 43 кг — удобство транспортировки и монтажа.
• Совместимость с вибромодулем BLG-013 — возможность замены и обслуживания.

---

2. Технические характеристики

2.1. Основные параметры

Параметр	Значение
Модель	BLG-002 (D=300-450 мм)
Производитель	AntalyaMakina (Турция)
Тип оборудования	Трамбовка пневматическая для бокового уплотнения футеровки
Количество головок (поршней ударника)	2
Рабочий диапазон (внутренний диаметр шаблона)	300–450 мм
Рабочее давление	6 бар
Расход воздуха	820 л/мин
Сила удара	6480 Н
Частота ударов	1620 уд/мин
Тип трамбовки	Для бокового уплотнения футеровки в индукционной печи
Масса	43 кг
Габариты упаковки (Д × Ш × В)	600 × 370 × 480 мм
Страна производства	Турция
Гарантия	6 месяцев

2.2. Сравнение с другими модификациями серии BLG-002

Трамбовка BLG-002 выпускается в нескольких модификациях, различающихся рабочим диапазоном внутреннего диаметра шаблона. Для сравнения приведены характеристики трёх версий.

Характеристика	BLG-002 (D=300-450 мм)	BLG-002 (D=350-600 мм)	BLG-002 (D=450-700 мм)
Рабочий диапазон	300–450 мм	350–600 мм	450–700 мм
Частота ударов	1620 уд/мин	1510 уд/мин	1620 уд/мин
Рабочее давление	6 бар	6,3 бар	6,3 бар
Количество головок	2	2	2
Масса	43 кг	43 кг	43 кг
Особенности	Для печей малого диаметра, максимальная сила удара	Универсальная модель для средних печей	Для печей увеличенного диаметра

Ключевые отличия BLG-002 (D=300-450 мм):

• Минимальный рабочий диапазон в серии — от 300 мм.
• Максимальная частота ударов 1620 уд/мин.
• Сила удара 6480 Н — одна из самых высоких в классе.
• Компактные габариты упаковки 600 × 370 × 480 мм.
• Совместимость с вибромодулем BLG-013.
• Подходит для индукционных печей с внутренним диаметром шаблона 300–450 мм.

---

3. Комплект поставки

Наименование	Количество	Назначение
Трамбовка пневматическая BLG-002 (D=300-450 мм)	1 шт.	Основной блок с двумя поршнями ударника
Рукава с вибромодулями	2 шт.	Обеспечение эффекта биения и уплотнения
Модуль воздухоподготовки с регулятором давления	1 шт.	Очистка и регулировка подачи сжатого воздуха
Петли для подвеса	2 шт.	Подвешивание трамбовки на крюк крана
Руководство по эксплуатации	1 шт.	Инструкция по эксплуатации

Особенность комплектации: Трамбовка поставляется в сборе с двумя рукавами и вибромодулями, модулем воздухоподготовки и петлями для подвеса. Дополнительные вибромодули BLG-013 и запасные части приобретаются отдельно.

---

4. Применение и особенности использования

4.1. Как работает аппарат

Трамбовка BLG-002 работает по принципу использования эффекта биения. Устройство подвешивается за петли на крюке крана и опускается внутрь шаблона индукционной печи на нижний уровень. Сжатый воздух подаётся через модуль воздухоподготовки с регулятором давления. Два рукава с вибромодулями начинают совершать возвратно-поступательные движения, ударяясь о стенки шаблона. За счёт этого происходит автоматическое вибрационное уплотнение сухой футеровочной массы по всей высоте шаблона. Оператор контролирует процесс и при необходимости регулирует подачу воздуха.

Процесс бокового уплотнения включает следующие этапы:

• Подготовка — установка шаблона в тигель печи, засыпка футеровочной смеси.
• Установка — подвешивание трамбовки на крюк крана, опускание внутрь шаблона.
• Настройка — подключение к пневмосети, проверка давления (не менее 6 бар).
• Уплотнение — включение подачи воздуха, автоматическая трамбовка за счёт биения рабочих головок.
• Контроль — визуальная проверка равномерности уплотнения, при необходимости — досыпка смеси и повтор.

4.2. Где применяется

• Литейное производство — боковое уплотнение футеровки индукционных плавильных печей.
• Металлургия — набивка футеровки между индуктором и шаблоном.
• Ремонтные работы — восстановление футеровки печей.
• Печи с внутренним диаметром шаблона 300–450 мм.
• Предприятия, эксплуатирующие индукционные печи малого и среднего диаметра.

4.3. Примеры практического использования

Пример 1. Набивка футеровки индукционной печи с шаблоном Ø 400 мм.
В литейном цехе требуется уплотнить футеровку индукционной печи с внутренним диаметром шаблона 400 мм. Оператор подвешивает BLG-002 на крюк крана, опускает внутрь шаблона и включает подачу сжатого воздуха. Два поршня ударника с силой 6480 Н и частотой 1620 уд/мин обеспечивают равномерное уплотнение по всей высоте. За смену выполняется полный цикл набивки.

Пример 2. Восстановление футеровки после ремонта.
При ремонте индукционной печи с шаблоном Ø 350 мм требуется восстановить футеровку. Оператор использует BLG-002 с двумя рукавами. Модуль воздухоподготовки обеспечивает очистку и регулировку давления. Эффект биения позволяет уплотнить смесь равномерно, без пустот и расслоений.

Пример 3. Уплотнение в печи малого диаметра.
На предприятии эксплуатируется индукционная печь с шаблоном Ø 300 мм. Трамбовка BLG-002 с рабочим диапазоном 300–450 мм подходит для этой задачи. Компактные размеры и масса 43 кг позволяют быстро установить устройство и выполнить уплотнение. Сила удара 6480 Н гарантирует плотную набивку даже в стеснённых условиях.

4.4. Решение типовых проблем

Проблема	Способ решения
Неравномерное уплотнение футеровки по высоте	Два поршня ударника и эффект биения обеспечивают равномерное воздействие
Недостаточная плотность набивки	Высокая сила удара 6480 Н и частота 1620 уд/мин
Работа в печах малого диаметра	Рабочий диапазон от 300 мм, компактные габариты
Сложность установки и перемещения	Подвесная конструкция с петлями для крюка крана
Необходимость регулировки интенсивности	Отдельные регулируемые вибромодули на каждом рукаве
Замена изношенных элементов	Совместимость с вибромодулем BLG-013

---

5. Особенности и нюансы

5.1. Дополнительные функции и опции

Функция / Опция	Назначение
Вибромодуль BLG-013	Замена изношенных модулей (опция)
Модуль воздухоподготовки	Очистка и регулировка давления воздуха (в комплекте)
Петли для подвеса	Подвешивание на крюк крана (в комплекте)
Регулируемые вибромодули	Настройка интенсивности воздействия (в комплекте)

5.2. Важные нюансы и ограничения

1. Материал обработки — формовочные смеси, футеровка индукционных печей.
2. Рабочий диапазон — 300–450 мм.
3. Рабочее давление — не менее 6 бар.
4. Расход воздуха — 820 л/мин.
5. Сила удара — 6480 Н.
6. Частота ударов — 1620 уд/мин.
7. Масса — 43 кг.
8. Обслуживание — регулярная проверка состояния вибромодулей, очистка от пыли, проверка соединений пневмосистемы.

5.3. Как особенности повышают ценность

Высокая сила удара 6480 Н обеспечивает плотное и равномерное уплотнение футеровки, что напрямую влияет на долговечность печи. Два поршня ударника и эффект биения позволяют автоматически уплотнять смесь по всей высоте шаблона без ручного труда. Регулируемые вибромодули дают возможность настраивать интенсивность воздействия под конкретную задачу. Подвесная конструкция упрощает установку и перемещение трамбовки. Совместимость с вибромодулем BLG-013 упрощает обслуживание и замену изношенных элементов. Компактные размеры и масса 43 кг делают устройство удобным для работы в стеснённых условиях.

---

6. Техника безопасности

Работа с трамбовкой BLG-002 требует соблюдения следующих правил:

6.1. Перед началом работы

• Проверить целостность пневматических шлангов и соединений.
• Убедиться в надёжности крепления трамбовки на крюке крана.
• Проверить работу модуля воздухоподготовки и регулятора давления.
• Надеть защитные очки, перчатки и спецодежду.
• Очистить рабочую зону от посторонних предметов.
• Убедиться, что давление в пневмосети соответствует требованиям (не менее 6 бар).

6.2. Во время эксплуатации

• Не допускать нахождения людей в зоне движения трамбовки и рабочих головок.
• Не превышать допустимое рабочее давление.
• Не оставлять работающую трамбовку без присмотра.
• Использовать средства защиты органов дыхания от пыли и мелких частиц.
• Следить за состоянием вибромодулей и своевременно заменять изношенные элементы.
• При работе на высоте соблюдать дополнительные меры предосторожности.

6.3. После завершения работы

• Отключить подачу сжатого воздуха.
• Очистить трамбовку и рабочую зону от пыли и остатков смеси.
• Проверить состояние вибромодулей и рукавов.
• Убрать трамбовку в отведённое место.

Почему это важно: нарушение правил подвеса может привести к падению трамбовки и травме. Работа без СИЗ — к попаданию пыли и мелких частиц в глаза и дыхательные пути. Использование изношенных вибромодулей — к снижению качества уплотнения и поломке инструмента. Нарушение правил работы с пневмоинструментом — к разрыву шлангов и травмам.

---

7. Интересный факт

Трамбовка BLG-002 для бокового уплотнения футеровки стала одной из самых популярных моделей в классе оборудования для индукционных печей. Интересно, что при массе 43 кг устройство развивает силу удара 6480 Н и частоту 1620 уд/мин — это один из самых высоких показателей в классе. Эффект биения, используемый в конструкции, позволяет автоматически уплотнять футеровочную смесь по всей высоте шаблона без ручного труда. Совместимость с вибромодулем BLG-013 упрощает обслуживание и замену изношенных элементов. Модель применяется на предприятиях, эксплуатирующих индукционные печи с внутренним диаметром шаблона 300–450 мм, и подтверждает свою репутацию надёжного и производительного инструмента.

---

8. Заключение

Трамбовка пневматическая для бокового уплотнения футеровки 2-х головочная BLG-002 (D=300-450 мм) — это профессиональное решение для уплотнения футеровки индукционных плавильных печей. Она обеспечивает высокую производительность, равномерное уплотнение и снижает трудозатраты. Сила удара 6480 Н, частота 1620 уд/мин, масса 43 кг, два поршня ударника, регулируемые вибромодули и совместимость с BLG-013 делают её незаменимым инструментом в литейном производстве и металлургии.

Причины для приобретения:

• Высокая сила удара 6480 Н.
• Частота ударов 1620 уд/мин.
• Два поршня ударника для равномерного уплотнения.
• Рабочий диапазон 300–450 мм.
• Эффект биения для автоматической трамбовки.
• Регулируемые вибромодули.
• Подвесная конструкция с петлями для крана.
• Компактные размеры и масса 43 кг.
• Совместимость с вибромодулем BLG-013.
• Полный комплект поставки — рукава, модуль воздухоподготовки, петли, руководство.

Для уточнения стоимости и условий поставки обратитесь к официальным дилерам. Оборудование окупается за счёт высокой производительности и качества уплотнения.

«BLG-002 — равномерное и плотное уплотнение футеровки там, где от надёжности печи зависит всё производство.»
