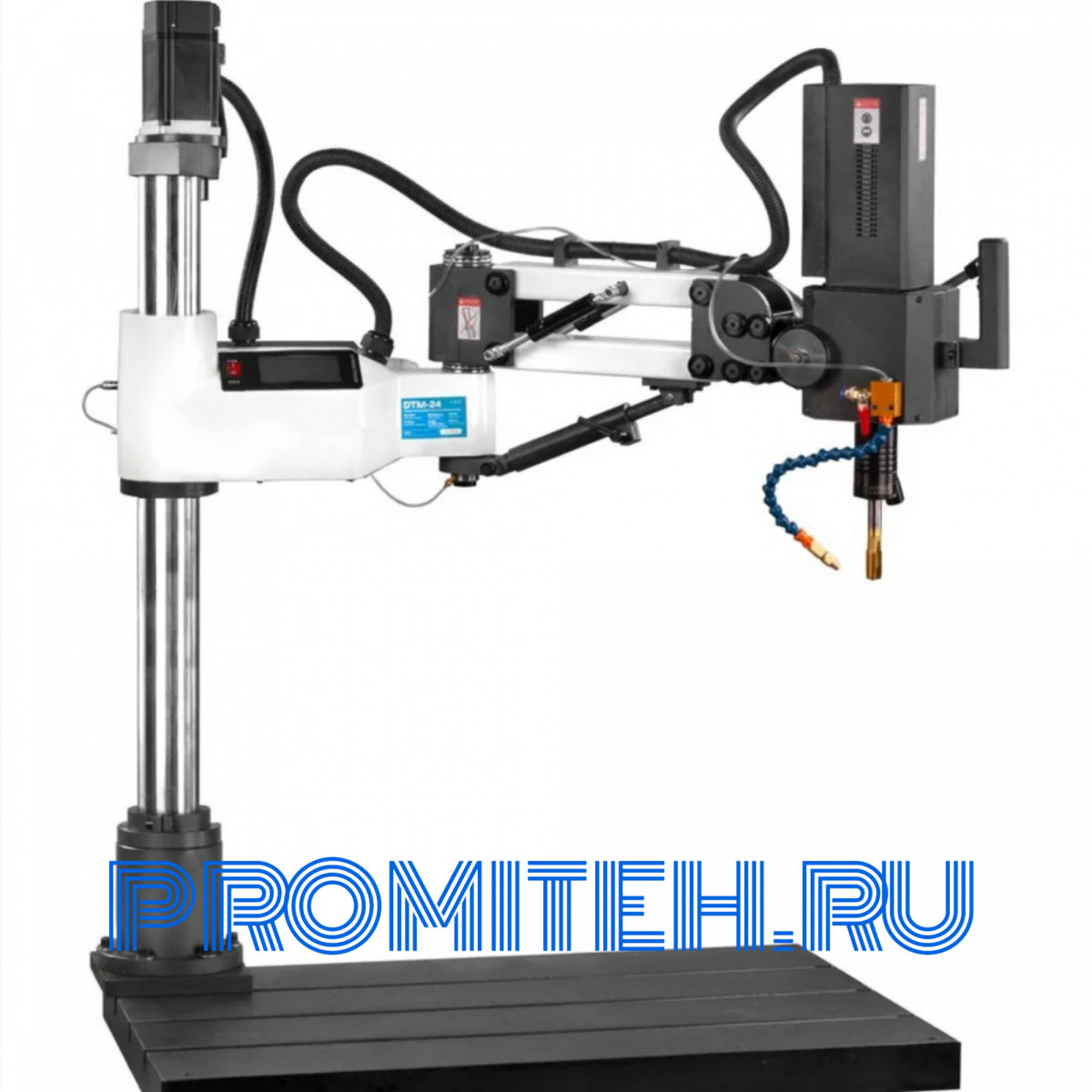

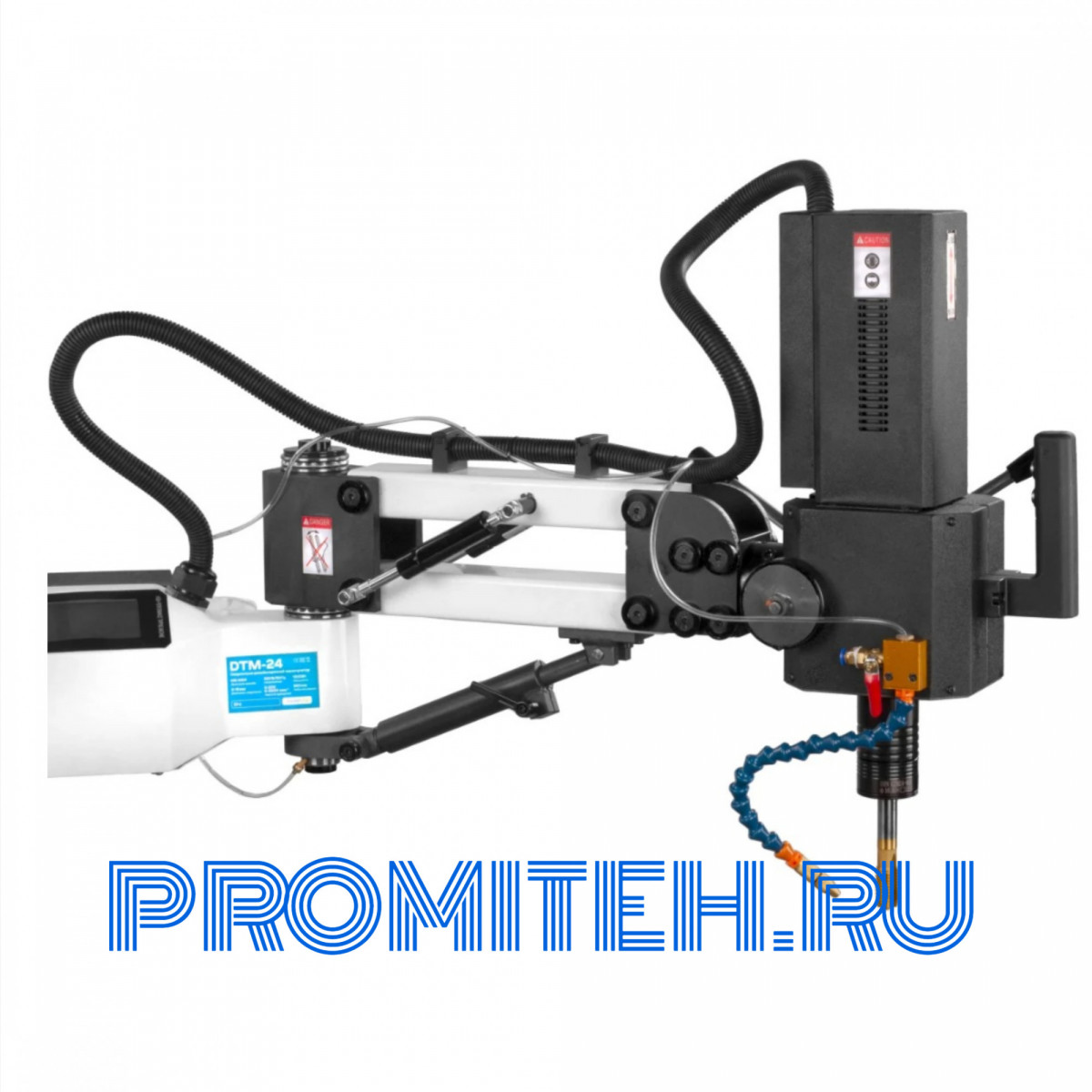

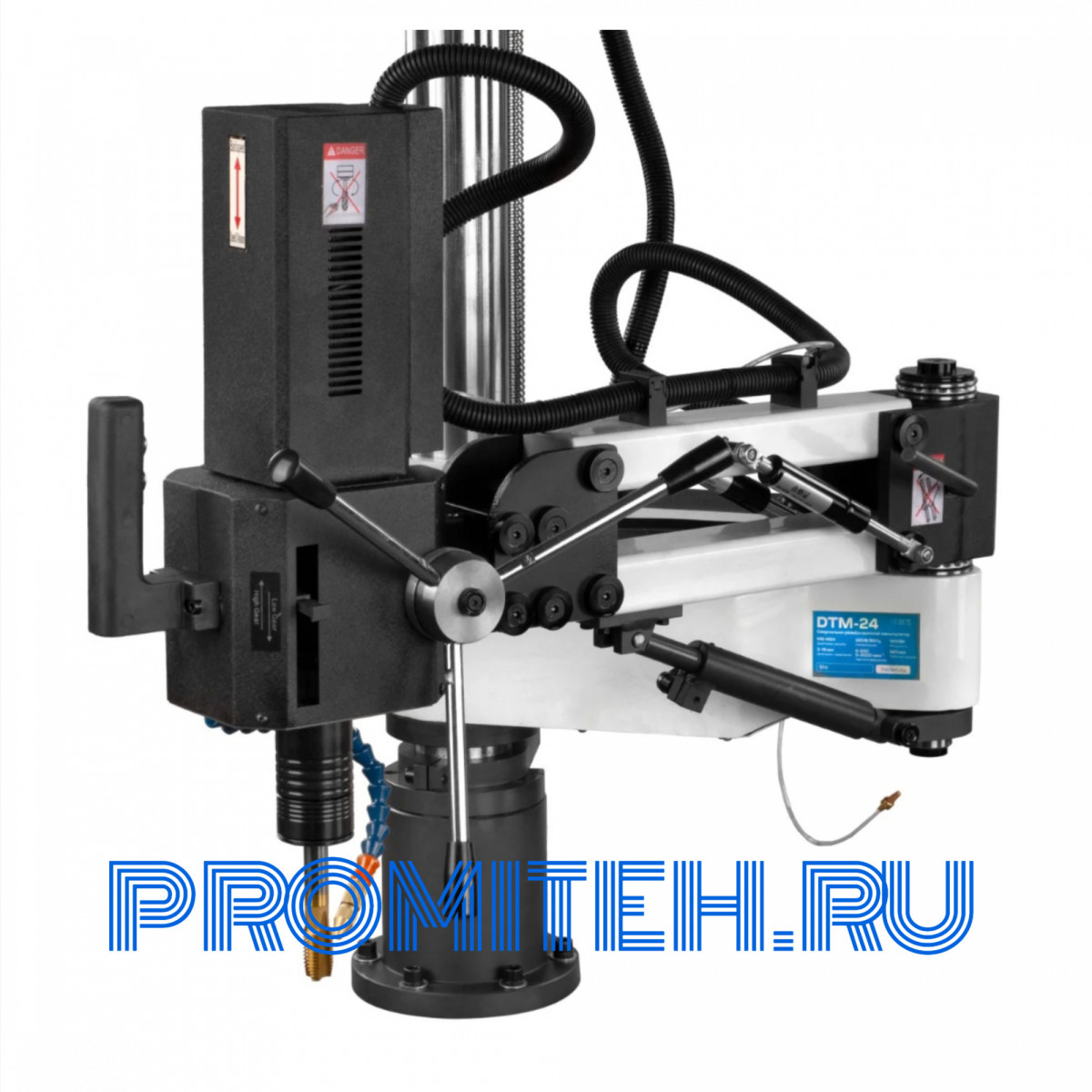

Манипулятор сверлильно-резьбонарезной DTM-24
Универсальный резьбонарезной комплекс DTM-24 представляет собой передовое решение для высокоточной металлообработки. Этот промышленный манипулятор, также известный как резьбонарезная рука или сверлильно-резьбонарезной агрегат, объединяет функции высокоточного сверления и нарезания резьбы в едином устройстве. Ключевое преимущество станка - способность выполнять операции сверления отверстий диаметром от 3 до 16 мм и нарезания резьбы размером до М24 на различных материалах. Благодаря двойной консольной головке с возможностью вращения на 360° и продуманной системе позиционирования, агрегат обеспечивает исключительную точность и повторяемость результатов.
Технические характеристики манипулятора резьбонарезного с функцией сверления
| Параметр | Значение |
|---|---|
| Диапазон нарезаемой резьбы | M6-M24 |
| Диапазон сверления | 3-16 мм |
| Рабочий радиус действия | 920 мм |
| Мощность электропривода | 1200 Вт |
| Вертикальный ход | 750 мм |
| Скорость вращения шпинделя | 0-200 об/мин (резьбонарезание) 0-3000 об/мин (сверление) |
Комплектация
- Сверлильно-резьбонарезной манипулятор DTM-24
- Трёхкулачковый сверлильный патрон 1/32"-5/8" B16
- Адаптер GTM24/B16
- Комплект резьбонарезных головок GTM24 (DIN 371:M5/M6, M8, M10; DIN 376: M12, M16, М18, М22/24 с ключом)
- Установочные болты (6 шт)
- Руководство по эксплуатации
- Силовой кабель
Применение и использование
Манипулятор DTM-24 находит широкое применение в следующих областях:- Производство металлоконструкций
- Машиностроительные предприятия
- Ремонтные мастерские
- Судостроение и судоремонт
- Производство мебели и торгового оборудования
Благодаря универсальной конструкции станок позволяет выполнять:
- Нарезание точной резьбы в диапазоне M2-M24
- Сверление отверстий диаметром 1-16 мм
- Обработку глухих и сквозных отверстий
- Работу с деталями сложной геометрии
Особенности и преимущества
- Интеллектуальная система защиты от поломки метчиков- Программируемая подача СОЖ
- Сенсорный HD-дисплей с интуитивным интерфейсом
- Возможность нарезания как правой, так и левой резьбы

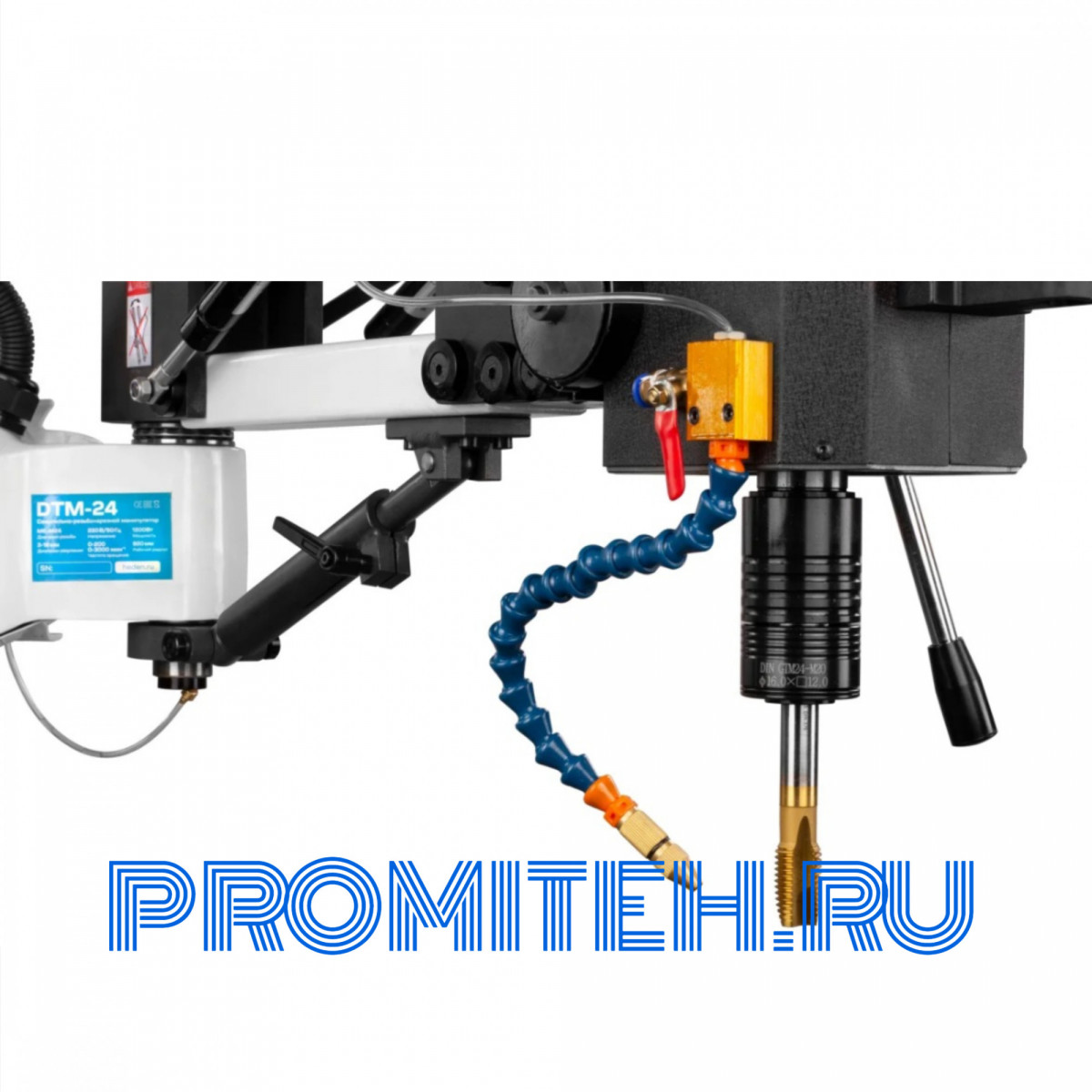

- Быстросменный резьбонарезной патрон
- Регулируемая высота рабочей колонны
Техника безопасности
При работе с DTM-24 необходимо:
1. Использовать защитные очки и спецодежду
2. Обеспечить надежное крепление заготовки
3. Контролировать уровень и качество СОЖ
4. Регулярно проверять состояние режущего инструмента
5. Соблюдать рекомендованные режимы резания
Интересный факт
Технология автоматического нарезания резьбы, реализованная в DTM-24, берет свое начало в разработках 1940-х годов для авиационной промышленности, где требовалось обеспечить высочайшую точность и повторяемость резьбовых соединений.Заключение
Манипулятор DTM-24 представляет собой оптимальное решение для предприятий, нуждающихся в высокоточной обработке металла.Сочетание передовых технологий, надежности и удобства эксплуатации делает его незаменимым инструментом современного производства.
