Манипулятор сверлильно-резьбонарезной Heden DTM-16 SL - профессиональное оборудование для нарезания резьбы

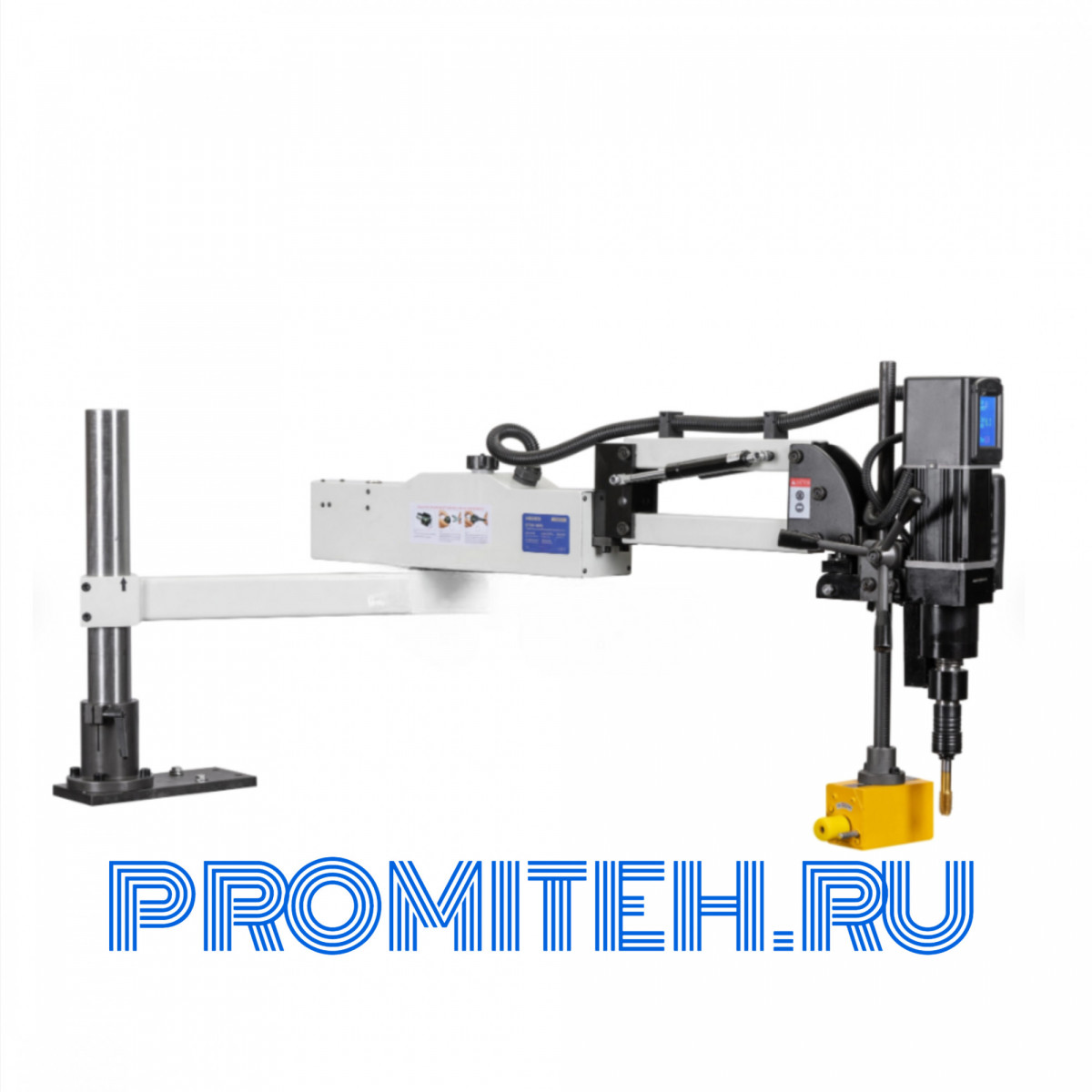

Манипулятор сверлильно-резьбонарезной Heden DTM-16 SL
Электрический резьбонарезной манипулятор DTM-16 SL, известный в профессиональной среде как автоматический резьбонарезной комплекс или интеллектуальная резьбонарезная система, представляет собой передовое решение для высокоточного нарезания резьбы в различных материалах.
Этот многофункциональный агрегат способен работать с метчиками до М16, обеспечивая стабильное качество резьбы в стали, железе, цветных металлах и пластике.
Ключевой особенностью модели является интеллектуальная система управления с сенсорным HD-дисплеем, которая в сочетании с прецизионным серводвигателем обеспечивает высокую точность и повторяемость результатов.
Двойная система защиты метчика, включающая механический предохранитель и программное обеспечение, гарантирует сохранность дорогостоящего инструмента.
Универсальная конструкция с регулируемой высотой колонны (до 450 мм) и длиной плеча опоры (1500 мм) позволяет адаптировать манипулятор под различные производственные задачи.
Автоматическая система подачи СОЖ с программируемыми интервалами обеспечивает оптимальные условия резания.
Технические характеристики
| Параметр |
Значение |
| Максимальный размер резьбы |
M16 |
| Рабочий радиус |
1500 мм |
| Мощность привода |
1000/1800 Вт |
| Вертикальный удлинитель |
750 мм |
| Максимальная скорость вращения |
375 об/мин |
| Тип резьбонарезной головки |
GT12 |
| Параметры электропитания |
220 В, 50 Гц |
| Тип патрона |
B16 |
| Габаритные размеры |
700×610×230 мм |
| Масса |
60 кг |
Комплектация
- Базовый блок манипулятора DTM-16 SL
- Трёхкулачковый патрон B16/1-13 мм с ключом
- Переходник GTM12/B16
- Набор резьбонарезных головок GTM12: - DIN 371: M3, M4, M5/М6, M8, M10 - DIN 376: М12, М14, М16 с ключом
- Ключ затяжной
- Стойка монтажная
- Рукоятка управления
- Магнитная рейка зубчатая
- Силовой кабель
- Крепежные элементы: - 4 винта крепления стойки - 2 винта крепления рукоятки
- Техническая документация
Применение и использование
Резьбонарезной манипулятор DTM-16 SL находит широкое применение в следующих областах:
1. Серийное производство:
- Нарезание резьбы в корпусных деталях
- Обработка фланцев и соединительных элементов
- Изготовление крепежных компонентов
2. Ремонтные мастерские:
- Восстановление поврежденной резьбы
- Модификация существующих изделий
- Изготовление нестандартных резьбовых соединений
3. Инструментальные цеха:
- Производство специального инструмента
- Изготовление технологической оснастки
- Создание прототипов
Принцип работы:
1. Позиционирование манипулятора над обрабатываемым отверстием
2. Выбор режима работы через сенсорный интерфейс
3. Настройка параметров резьбонарезания:
- Шаг резьбы -
Глубина нарезания
- Режим подачи СОЖ
4. Автоматическое выполнение операции с контролем крутящего момента
5. Автоматический вывод инструмента по завершении
Особенности и нюансы
1. Интеллектуальная система управления:
- HD-дисплей с интуитивным интерфейсом
- Программирование циклов обработки
- Сохранение настроек для повторяющихся операций
- Мониторинг состояния инструмента
2. Система защиты инструмента:
- Механическая предохранительная муфта
- Программный контроль крутящего момента
- Автоматическая остановка при превышении нагрузки
- Защита от заклинивания метчика
3. Гибкость настройки:
- Регулировка высоты колонны до 450 мм
- Радиус действия 1500 мм
- Возможность работы в труднодоступных местах
- Настройка положения поворотной консоли
4. Система подачи СОЖ:
- Программируемые интервалы подачи
- Автоматическое включение/выключение
- Регулировка расхода жидкости
- Контроль уровня СОЖ
Техника безопасности
1. Подготовка к работе:
- Проверка надежности крепления стойки
- Контроль состояния электрических соединений
- Проверка уровня и качества СОЖ
- Контроль состояния режущего инструмента
2. Во время эксплуатации:
- Соблюдение рекомендованных режимов резания
- Контроль процесса стружкообразования
- Мониторинг показаний системы управления
- Своевременная очистка рабочей зоны
3. Дополнительные меры безопасности:
- Использование защитных очков
- Применение спецодежды без свободных элементов
- Регулярная проверка состояния предохранительной муфты
- Периодическая калибровка системы управления
Интересный факт
Технология серводвигателя с прецизионным управлением, применяемая в DTM-16 SL, изначально разрабатывалась для робототехнических комплексов космической промышленности.
Адаптация этой технологии для резьбонарезных манипуляторов позволила достичь беспрецедентной точности и повторяемости результатов, сравнимых с показателями станков с ЧПУ, при существенно меньших габаритах и стоимости оборудования.
Заключение
Манипулятор сверлильно-резьбонарезной DTM-16 SL представляет собой оптимальное решение для предприятий, требующих высокой точности и производительности при нарезании резьбы. Сочетание интеллектуальной системы управления, надежной механической части и продвинутой защиты инструмента обеспечивает стабильное качество обработки при минимальных рисках поломки дорогостоящего инструмента. Для получения дополнительной информации о возможностях манипулятора и особенностях его применения в конкретных производственных условиях обратитесь к нашим техническим специалистам. Они помогут подобрать оптимальную комплектацию и режимы работы для ваших задач.
