Резьбонарезной манипулятор ETM-24 Plus - производительное решение для нарезания резьбы до М24
Описание резьбонарезного манипулятора

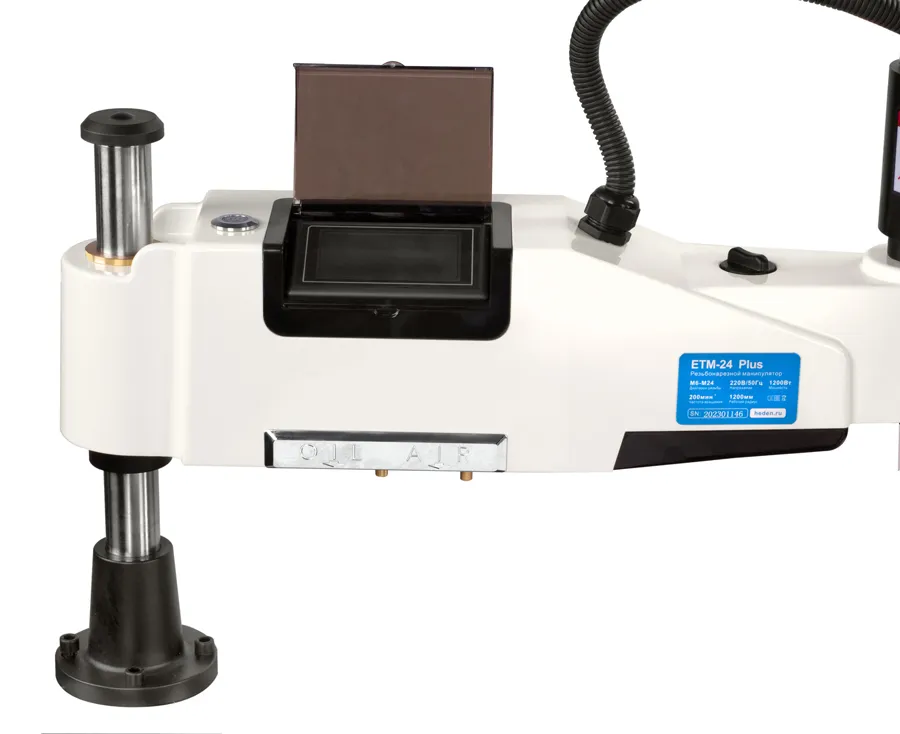

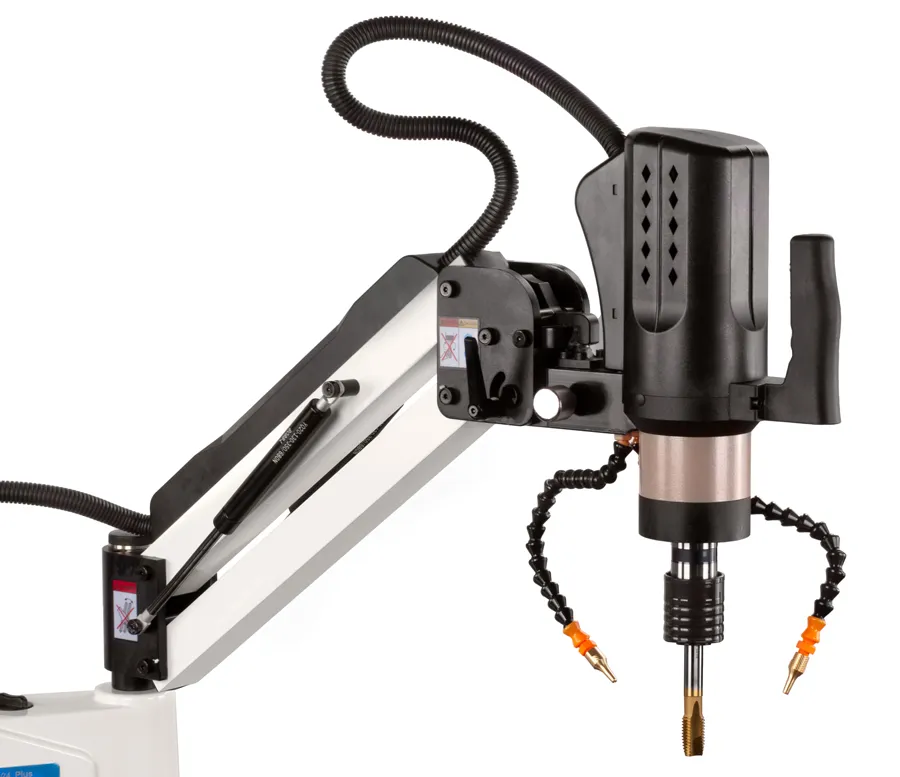

Представляем вашему вниманию резьбонарезной станок ETM-24 Plus - электрический манипулятор с универсальным расположением привода, который позволяет нарезать резьбу до М24. Комплектуется поворотным модулем, который может изменять положение электрического привода: вертикальное, горизонтальное и на 360° в каждом положении. ETM-24 Plus предназначен для нарезания внутренней метрической и дюймовой резьбы в различных заготовках из металла, пластика и других материалов. Оснащен системой подачи СОЖ и автоматическим удалением стружки. Для работы требуется компрессор с давлением 6-8 бар.
Особенности резьбонарезного электрического манипулятора
- Автоматическая система подачи СОЖ с возможностью программирования временных интервалов
- Двойная система защиты метчика от поломки: предохранительная головка и программное обеспечение
- Возможность нарезания как правой, так и левой резьбы в разных плоскостях и глубоких отверстиях
- Универсальное расположение поворотной консоли (вертикальное, горизонтальное, 360°)
- Быстрая смена резьбонарезных головок для работы с разными стандартами метчиков (DIN 371, DIN 376, ISO, JIS)
- Эффективное удаление стружки во время процесса обработки - Управление серводвигателем в ручном и автоматическом режимах
- Встроенные медные подшипники скольжения для высокой прочности и минимального трения
- Настройка одновременной работы компрессора и системы СОЖ
- Возможность дополнительного оснащения для нарезания наружной резьбы
- Расширение диапазона нарезаемой резьбы с помощью дополнительных резьбонарезных головок

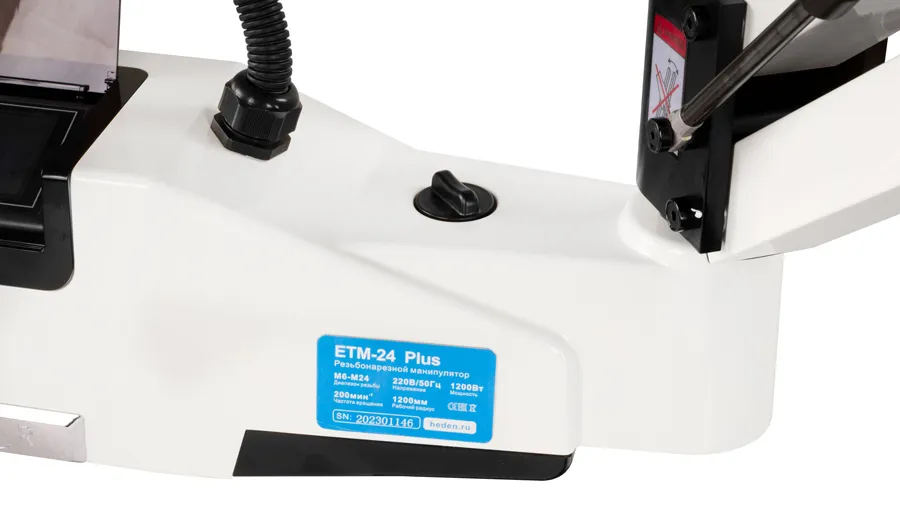

Технические характеристики манипулятора ETM-24
| Параметр | Значение |
|---|---|
| Источник питания | 220 В, 50 Гц |
| Размер нарезаемой резьбы | до М24 |
| Макс. частота вращения | 0-200 об/мин |
| Мощность привода | 1200 Вт |
| Рабочий радиус | 1200 мм |
| Мин. радиус | 400 мм |
| Давление воздуха | 6-8 кг/см2 |
| Тип патрона | GTM24 |
| Масса | 50 кг |
Комплект поставки
В стандартный комплект поставки ETM-24 Plus входит:
- Манипулятор резьбонарезной ETM-24 Plus
- Инструкция по эксплуатации
- Стойка - Винт крепления стойки (4 шт.)
- Кабель питания
- Набор резьбонарезных головок GTM24 для метчиков (DIN 371: М5/М6, М8, М10; DIN 376: М12, М14, М16, М18, М20, M22-24 с ключом)
Аксессуары
Для расширения функциональности ETM-24 Plus доступны следующие аксессуары:
- Верстаки на колесах с рабочими столами
- Дополнительные резьбонарезные головки и оснастка (втулки, переходники)
Заключение
Резьбонарезной манипулятор ETM-24 Plus - это высокопроизводительное решение для нарезания резьбы до М24. Его ключевые преимущества, такие как расширенный диапазон обрабатываемых размеров резьбы, эффективная защита инструмента, автоматизация процесса и универсальность, делают его незаменимым помощником в арсенале любого современного машиностроительного предприятия. ETM-24 Plus позволит значительно повысить эффективность ваших технологических процессов.
