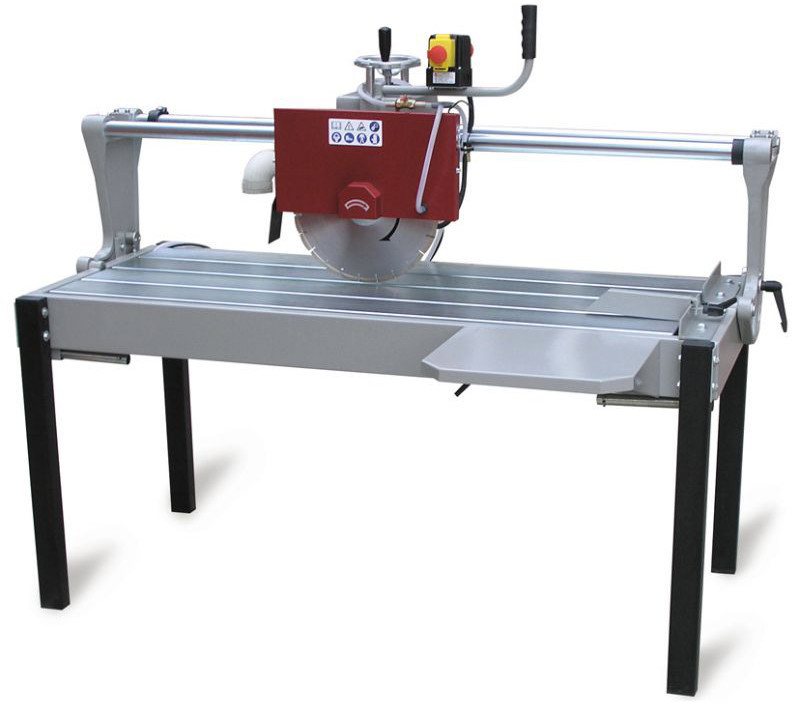

Отрезной станок RD-1200S

Назначение

Станок RD-1200S предназначен для резки облицовочного и декоративного камня, тротуарной плитки и т.д.

Описание оборудования
Основные узлы и детали оборудования

Ножки станка. Станина станка. Поворотный кронштейн Направляющая пильного узла. Пильный узел. Электрический блок управления. Лазерный светодиод. Штуцер СОЖ. Стол. Боковой стол. Рукоятка для перемещения станка.

Краткое описание конструкции оборудования

Станок RD-1200S состоит из станины (2), на которой крепятся ножки (1) и два поворотных кронштейна 3. Между кронштейнами установлены две направляющих  (4), по которым перемещается пильный узел (5) с электродвигателем, на валу которого крепится отрезной диск (12).  На станине установлен стол (9) для установки на него разрезаемого материала. На защитном кожухе  отрезного диска установлен штуцер (8) с подводом воды для охлаждения отрезного диска и лазерный светодиод (7) для указания места реза. Электрический блок управления (6) установлен на пильном узле.

Вид упаковки

Станок поставляется на деревянном поддоне, в фанерной упаковке частично разобранном виде.

Содержание упаковки

1. Диск отрезной - 1 шт.
2. Ножки станка - 4 шт.
3. Болт М8?75 - 8 шт.
4. Гайка М8 - 8 шт.
5. Шайба ?8 -16 шт.
6. Втулка ?13,5? 58 - 8 шт.
7. Штурвал -1 шт.
8. Рукоятка зажима М14 - 2 шт.
9. Рукоятка зажима М8 — 2 шт.
10. Пробка резиновая коническая -1 шт.
11. Упор -1 шт.
12. Стол боковой -1 шт.
13. Часть стола - 4 шт.
14. Ключ гаечный 27?30; 8?10 — 2 шт.
15. Ключ шестигранный 3; 4; 5мм — 3 шт.
16. Инструкция по эксплуатации. — 1 шт.
