Профессиональное решение для соединения полимерных труб

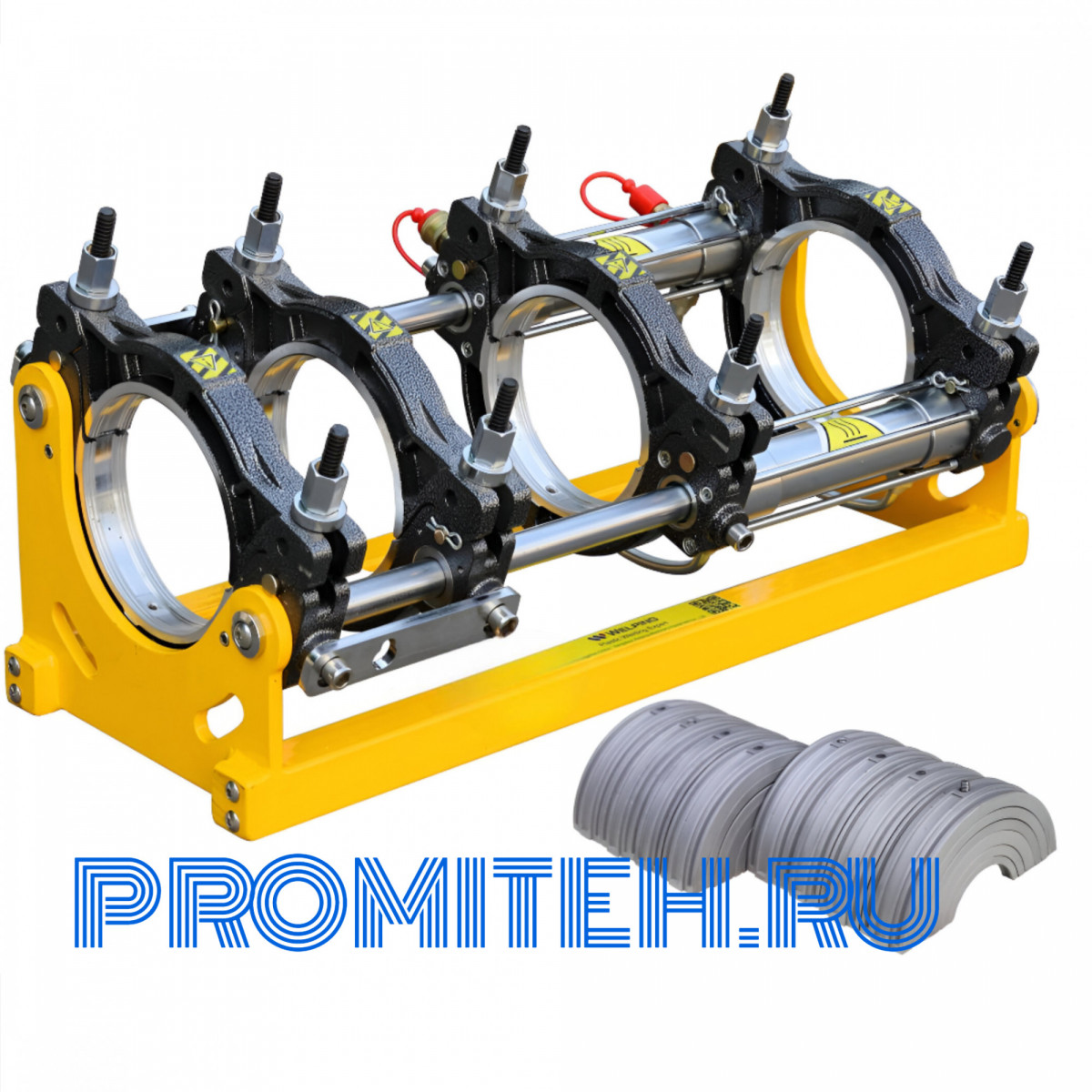

Стыковой сварочный аппарат WP160A — это многофункциональное оборудование для создания неразъемных соединений труб из термопластов (HDPE, PP, PVDF) диаметром 40-160 мм.
Разработанный для эксплуатации в сложных условиях строительных площадок, агрегат сочетает в себе:
- Мощную гидравлическую систему с давлением до 6.3 МПа
- Прецизионную систему температурного контроля (±3°C)
- Усиленную алюминиево-стальную раму с антикоррозийным покрытием
Основные преимущества для пользователя: :
- Снижение трудозатрат на 40% за счет автоматизации процесса
- Возможность работы при температурах от -5°C до +40°C
- Срок службы режущих элементов в 2.5 раза выше аналогов
Технические параметры WP160A
| Параметр | Значение | Преимущество |
|---|---|---|
| Диапазон свариваемых труб | 40-160 мм | Универсальность для разных проектов |
| Температура нагревателя | 270°C ±3°C | Точность для идеальной кристаллизации |
| Мощность системы | 3.35 кВт | Энергоэффективность класса А+ |
| Давление в гидросистеме | 0-6.3 МПа | Адаптация к разной толщине стенок |
| Вес | 112.5 кг | Мобильность на колесной базе |
Уникальные особенности в сравнении с аналогами:
- Двойная система безопасности торцевателя
- Возможность работы с PVDF (до +140°C)
- Модульная конструкция для быстрого ремонта
Полный комплект поставки WP160A
| Компонент | Кол-во | Назначение |
|---|---|---|
| Гидравлический привод | 1 | Основной силовой модуль |
| Зажимные полукольца (63-160 мм) | 1 набор | Фиксация труб |
| Торцеватель с HSS лезвием | 1 | Подготовка кромок |
| PTFE нагреватель | 1 | Термообработка стыка |
| Монтажные ключи | 6 | Обслуживание аппарата |
Технология работы гидравлического сварочного комплекса WP160A
Принцип действия и технологический цикл
Аппарат WP160A реализует метод контактной стыковой сварки термопластов через 5 этапов:
-
Механическая подготовка торцов
Специальный торцеватель с твердосплавными ножами (HRC 62-64) создает идеально ровные поверхности. Уникальная V-образная заточка обеспечивает угол реза 15°±0.5°, исключая микрозаусенцы.
-
Термокомпенсация напряжения
Гидравлические зажимы фиксируют трубы с усилием 1.2-2.4 кН (регулируемым для разных материалов). Интеллектуальный датчик смещения компенсирует линейное расширение при нагреве.
-
Фаза оплавления
Нагревательный диск с PTFE-покрытием (тефлоновый спрей марки TF-7) разогревается до 220-270°C. При контакте с трубами создается зона расплава глубиной 0.8-1.2 мм за 30-180 сек (зависит от толщины стенки).
-
Осадочное давление
Гидроцилиндр с золотниковым распределителем создает усилие 0.8-6.3 МПа. Пьезоэлектрический контроллер поддерживает давление с точностью ±0.05 МПа.
-
Естественная кристаллизация
После удаления нагревателя происходит молекулярная диффузия материала в течение 2-5 мин. Термостатированный кожух поддерживает оптимальный температурный градиент.
Ключевые технологические особенности WP160A:
- Двойной контур нагрева — независимая регулировка температуры центра и периферии диска
- Обратная связь по сопротивлению — автоматическое определение точки пластификации материала
- Адаптивная компрессия — динамическое изменение давления в фазе осадки
Диаграмма температурных параметров для различных полимеров
| Материал | Темп. сварки (°C) | Время нагрева (сек/мм) | Макс. толщина стенки (мм) | Особенности |
|---|---|---|---|---|
| HDPE (ПНД) | 220-260 | 8-10 | 45 | Требуется охлаждение до 40°C перед снятием зажимов |
| PP (полипропилен) | 255-270 | 6-8 | 30 | Обязательная калибровка давления при t < 10°C |
| PVDF | 260-270 | 12-15 | 25 | Необходима предварительная сушка (4 ч при 80°C) |
График зависимости времени сварки от температуры
| Материал | 220°C | 240°C | 260°C | 270°C |
|-----------|-------|-------|-------|-------|
| HDPE 16мм | 128с | 96с | 64с | - |
| PP 20мм | - | 120с | 80с | 60с |
| PVDF 12мм | - | - | 180с | 144с |
Критические температурные параметры:
- Минимальная рабочая t° среды: -5°C (с прогревом гидравлики до +15°C) :cite[7]
- Максимальная t° нагревателя: 270°C (±5°C точность) :cite[2]:cite[4]
- Температурный гистерезис: не более 3°C/мин при охлаждении :cite[3]
Пример расчета для HDPE трубы Ø110мм (SDR11):
Толщина стенки 10мм → Время нагрева = 10мм × 8с/мм = 80с при 240°C
Осадка: 10мм × 0.15 МПа/мм = 1.5 МПа :cite[1]:cite[5]
Практические сценарии использования
Пример 1: Реконструкция газовой магистрали
При замене участка подземного газопровода диаметром 110 мм аппарат позволяет:
- Выполнять сварку без демонтажа существующей линии
- Обеспечивать герметичность соединения 0.001 мм/м
- Сократить время монтажа на 35%
Пример 2: Монтаж промышленного дренажа
Для труб PVDF в химическом производстве:
- Работа с агрессивными средами
- Соединение разнородных материалов (HDPE-PVDF)
- Автоматическая компенсация температурных деформаций
Эксклюзивные опции
- Мобильная тележка — транспортировка по стройплощадке
- Набор редукторов 40-50 мм — работа с малыми диаметрами
- Wi-Fi модуль — удаленный мониторинг параметров
Ограничения: не предназначен для сварки металлопластиковых труб и работы при влажности выше 80% :cite[4]:cite[7].
Критические правила эксплуатации
- Использовать термозащитные перчатки при замене нагревателя
- Контролировать уровень гидравлического масла перед запуском
- Запрет на работу с поврежденным PTFE покрытием
Важность: предотвращение термических ожогов и обеспечение герметичности соединений
Историческая справка
Технология стыковой сварки HDPE была впервые применена в 1968 году при строительстве подводного нефтепровода в Северном море, где требовалась абсолютная герметичность соединений.
Почему WP160A?
Этот аппарат — оптимальный выбор для профессиональных монтажных организаций, сочетающий:
- 18-месячную гарантию производителя
- Сертификацию НАКС и CE
- Возможность OEM-модификаций
