Стыковой сварочный аппарат Welping WP630A PRO: техническое описание и руководство по эксплуатации

1. Назначение и область применения

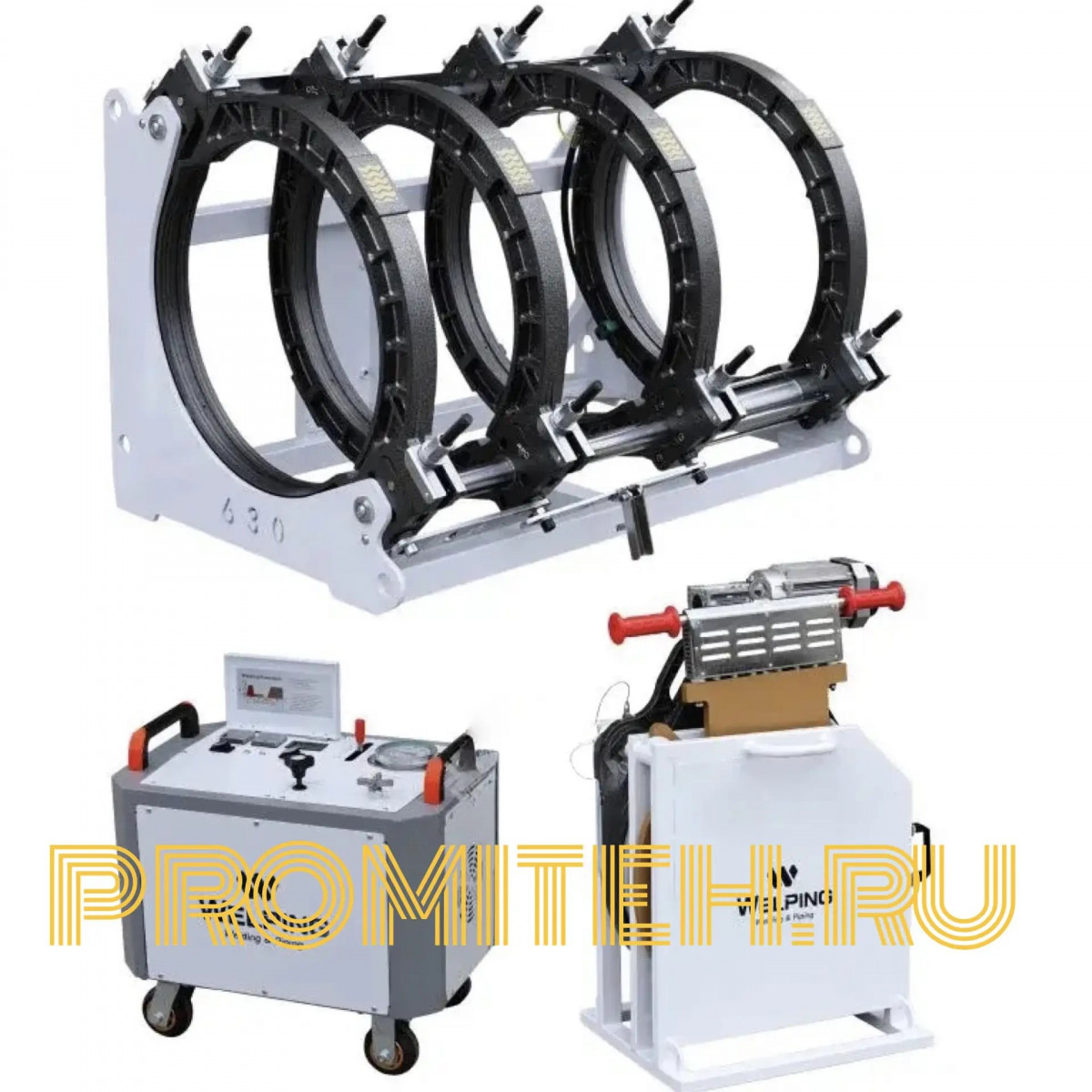

Стыковой сварочный аппарат Welping WP630A PRO — это профессиональное гидравлическое оборудование премиум-класса, предназначенное для стыковой сварки труб и фитингов из термопластичных материалов. Аппарат идеально подходит для соединения труб из полиэтилена (ПЭ, PE), полиэтилена высокой плотности (ПЭВП, HDPE), полипропилена (ПП, PP), полибутена (ПБ, PB) и поливинилиденфторида (ПВДФ, PVDF). Оборудование широко применяется при прокладке и ремонте магистральных водопроводных и газовых сетей, дренажных и канализационных систем, а также на промышленных объектах и в коммунальном хозяйстве.

Модель WP630A PRO относится к премиальной серии A Pro и представляет собой одно из самых мощных решений в линейке Welping для сварки труб большого диаметра. Аппарат имеет гидравлический привод, усиленную цельносварную стальную раму, надёжные литые зажимные вкладыши из алюминиевого сплава с антифрикционными накладками, торцеватель с редукторным приводом и нагревательную плиту с высококачественным антипригарным PTFE-покрытием. Интегрированная гидравлическая станция с обновлённой электроникой обеспечивает стабильное давление и удобное управление.

Ключевые выгоды для потребителя:

• Максимальный диапазон свариваемых диаметров — от 315 до 630 мм, что позволяет использовать аппарат для строительства и ремонта магистральных трубопроводов.
• Гидравлический привод — обеспечивает стабильное усилие сжатия и точное регулирование давления на протяжении всего цикла сварки.
• Высокая производительность — общая мощность 8,5–9,0 кВт (нагреватель 5,0–5,5 кВт, торцеватель 2,5–3,0 кВт, гидростанция 1,0–1,5 кВт) обеспечивает быстрый нагрев и стабильное давление при работе с трубами большого диаметра.
• Надёжность и долговечность — усиленная цельносварная стальная рама и алюминиевые зажимы с антифрикционными накладками обеспечивают стабильную работу в сложных условиях.
• Качество сварки — нагревательная плита с PTFE-покрытием от ведущих производителей и точная регулировка температуры гарантируют равномерный прогрев и прочный шов.
• Безопасность — торцеватель оснащён предохранительным выключателем, а гидравлическая система имеет защиту от перегрузок.

---

2. Технические характеристики

2.1. Основные параметры

Параметр	Значение
Модель	Welping WP630A PRO
Артикул	561630
Производитель	WELPING
Тип привода	Гидравлический
Диапазон сварки (стандартный)	315 – 630 мм
Диапазон сварки (с дополнительными вкладышами)	200 – 630 мм
Стандартные редукционные вкладыши (мм)	315, 355, 400, 450, 500, 560, 630
Опциональные редукционные вкладыши (мм)	200, 225, 250, 280
Общая мощность	8,5 – 9,0 кВт
Мощность нагревательной плиты	5,0 – 5,5 кВт
Мощность торцевателя	2,5 – 3,0 кВт
Мощность гидравлической станции	1,0 – 1,5 кВт
Напряжение питания	380 В / 400 В, 50 Гц (3 фазы)
Максимальная температура нагрева	270 °C
Отклонение температуры	±5 °C
Диапазон регулировки давления	0 – 10 МПа
Площадь поршня	38,5 см²
Количество зажимов	4 (по два на каждую сторону)
Материал рамы	Цельносварная сталь
Материал зажимных вкладышей	Алюминиевый сплав с антифрикционными накладками
Покрытие нагревательной плиты	PTFE (DuPont или Daikin)
Вес нетто	~380 кг
Габариты (Д×Ш×В)	~1450×700×800 мм
Гарантия	36 месяцев (3 года)

2.2. Сравнение с моделями WP355A Pro и FX315

Welping WP630A Pro является флагманской моделью в линейке WELPING для сварки труб максимального диаметра. Основные отличия представлены в таблице:

Характеристика	Welping WP630A Pro	Welping WP355A Pro	Welping FX315
Максимальный диаметр сварки	630 мм	355 мм	315 мм
Общая мощность	8,5–9,0 кВт	6,4 кВт	5,85 кВт
Мощность нагревателя	5,0–5,5 кВт	3,55–3,6 кВт	3,1 кВт
Напряжение питания	380 В (3 фазы)	220/380 В	220 В
Тип рамы	Цельносварная сталь	Цельносварная сталь	Цельносварная сталь
Вес	~380 кг	234 кг	~120–135 кг

Ключевые отличия Welping WP630A Pro:

• Максимальный диапазон сварки до 630 мм — позволяет работать с магистральными трубопроводами.
• Усиленная цельносварная стальная рама для работы с трубами большого диаметра и веса.
• Высокая мощность нагревателя 5,0–5,5 кВт для быстрого прогрева труб большого диаметра.
• Трёхфазное питание 380 В для обеспечения высокой мощности.
• Значительный вес 380 кг, обеспечивающий устойчивость при работе с тяжёлыми трубами.

---

3. Комплект поставки

Стандартная комплектация стыкового сварочного аппарата Welping WP630A Pro включает:

Наименование	Количество	Назначение
Стыковой сварочный аппарат Welping WP630A Pro	1	Основной блок с гидравлическим центратором и зажимами
Комплект зажимных полуколец (315–630 мм)	1	Фиксация труб различных диаметров
Гидравлический привод (станция) с электродвигателем 1,0–1,5 кВт	1	Создание и регулировка сварочного давления
Нагревательная плита с PTFE-покрытием (5,0–5,5 кВт)	1	Нагрев торцов труб до температуры плавления
Электрический торцеватель (2,5–3,0 кВт)	1	Выравнивание и обработка торцов труб
Подставка для торцевателя и нагревателя	1	Удобное размещение оснастки
Комплект монтажных ключей	1	Сборка и обслуживание аппарата
Инструкция по эксплуатации	1	Руководство по монтажу и работе
Гарантийный талон	1	Гарантийное обслуживание
Упаковка (деревянный ящик)	1	Для транспортировки и хранения

Важное уточнение: для сварки труб диаметром 200–280 мм требуется приобретение дополнительных редукционных вкладышей, так как стандартная комплектация включает полукольца для диапазона 315–630 мм.

---

4. Принцип работы и особенности применения

4.1. Как работает аппарат

Стыковой сварочный аппарат WP630A Pro работает по принципу сварки плавлением — торцы труб нагреваются до температуры плавления (до 270 °C), после чего соединяются под давлением. Процесс включает несколько этапов:

• Подготовка труб — трубы фиксируются в зажимах гидравлического центратора, торцы выравниваются с помощью электрического торцевателя. Торцеватель оснащён предохранительным выключателем, а лезвие из быстрорежущей стали обеспечивает долговечность.
• Нагрев — нагревательная плита с PTFE-покрытием подводится к торцам труб и нагревает их до заданной температуры (до 270 °C). Тонкая регулировка температуры обеспечивает равномерный прогрев.
• Сварка — после достижения температуры плавления плита убирается, трубы сводятся и сжимаются под гидравлическим давлением. Интегрированная гидравлическая станция обеспечивает стабильное усилие сжатия.
• Охлаждение — соединение выдерживается под давлением до полного остывания, формируя прочное и герметичное соединение.

4.2. Где применяется

• Прокладка магистральных водопроводных и газовых сетей.
• Строительство и ремонт систем водоотведения и канализации.
• Прокладка технологических трубопроводов на промышленных объектах.
• Строительство и ремонт трубопроводов в коммунальном хозяйстве.

4.3. Примеры практического использования

Пример 1. Прокладка магистрального водопровода диаметром 500 мм.
При прокладке магистрального водопровода диаметром 500 мм WP630A Pro обеспечивает высокую производительность и стабильное качество сварки. Гидравлический привод и усиленная стальная рама гарантируют надёжное соединение даже при работе с тяжёлыми трубами. Мощный нагреватель 5,0–5,5 кВт обеспечивает быстрый и равномерный прогрев торцов труб большого диаметра.

Пример 2. Ремонт газопровода высокого давления.
При замене участка газопровода диаметром 630 мм аппарат WP630A Pro обеспечивает надёжное соединение, устойчивое к высокому давлению и механическим нагрузкам. Цельносварная стальная рама и усиленные зажимы гарантируют стабильность работы даже в полевых условиях.

4.4. Решение типовых проблем

Проблема	Способ решения
Неравномерный нагрев торцов труб большого диаметра	Нагревательная плита с PTFE-покрытием от DuPont/Daikin и точная регулировка температуры
Отклонения в качестве сварки из-за человеческого фактора	Гидравлическая система с обновлённой электроникой обеспечивает стабильное давление и повторяемость результатов
Деформация труб при сварке	Усиленная цельносварная стальная рама и алюминиевые зажимы с антифрикционными накладками
Износ торцевателя при интенсивной эксплуатации	Лезвие из быстрорежущей стали и редукторный привод торцевателя

---

5. Особенности и нюансы

5.1. Дополнительные функции и опции

Функция / Опция	Назначение
Интегрированная гидравлическая станция с обновлённой электроникой	Стабильное давление и удобное управление
Торцеватель с редукторным приводом	Надёжная и долговечная работа
Алюминиевые зажимы с антифрикционными накладками	Точная фиксация и уменьшенное трение
PTFE-покрытие нагревательной плиты (DuPont или Daikin)	Предотвращение прилипания расплавленного материала
Предохранительный выключатель торцевателя	Повышение безопасности оператора
Устройство регистрации данных (опционально)	Документирование параметров сварки

5.2. Важные нюансы и ограничения

1. Материалы — аппарат предназначен для сварки полиэтилена (PE), полипропилена (PP), полибутена (PB), PVDF и других термопластов.
2. Диапазон диаметров — стандартный диапазон 315–630 мм. Для сварки труб диаметром 200–280 мм требуются дополнительные редукционные вкладыши.
3. Электропитание — требуется подключение к трёхфазной сети 380/400 В, 50 Гц с достаточной мощностью (не менее 9 кВт).
4. Гидравлическое масло — необходимо использовать рекомендованное производителем масло и регулярно проверять его уровень.
5. Обслуживание — периодическая чистка PTFE-покрытия нагревательной плиты, проверка гидравлических соединений и калибровка системы управления.
6. Вес — 380 кг требует использования подъёмных механизмов или нескольких операторов при транспортировке и установке.

5.3. Как особенности повышают ценность

Усиленная цельносварная стальная рама и алюминиевые зажимы с антифрикционными накладками обеспечивают стабильную работу даже в сложных условиях строительных площадок. PTFE-покрытие нагревательной плиты предотвращает прилипание расплавленного материала, упрощая очистку и повышая качество сварки. Гидравлическая система с обновлённой электроникой гарантирует стабильное давление и повторяемость результатов.

---

6. Техника безопасности

Работа с аппаратом Welping WP630A Pro требует соблюдения правил:

6.1. Перед началом работы

• Проверить исправность кабелей и соединений.
• Убедиться в заземлении.
• Проверить уровень гидравлического масла.
• Проверить состояние PTFE-покрытия нагревательной плиты.
• Надеть защитные очки и перчатки.

6.2. Во время эксплуатации

• Избегать контакта с нагревательной плитой (температура до 270 °C).
• Не превышать рабочее давление гидросистемы (до 10 МПа).
• Не оставлять включённый аппарат без присмотра.
• При работе с торцевателем использовать предохранительный выключатель.
• Следить за состоянием режущих кромок лезвия торцевателя.

6.3. После завершения работы

• Отключить питание.
• Сбросить давление в гидросистеме.
• Очистить нагревательную плиту и торцеватель.
• Проверить состояние зажимных вкладышей.

---

7. Интересные сведения

Модель Welping WP630A Pro является флагманской в линейке A Pro компании WELPING, которая специализируется на производстве оборудования для стыковой сварки полиэтилена с 2005 года. Аппарат комплектуется нагревательной плитой с PTFE-покрытием от ведущих мировых производителей — DuPont или Daikin, что гарантирует высокое качество и долговечность покрытия. Усиленная цельносварная стальная рама и алюминиевые зажимы с антифрикционными накладками делают этот аппарат одним из самых надёжных в своём классе. Благодаря возможности сварки труб диаметром до 630 мм, этот аппарат широко используется при строительстве крупных водопроводных и газовых магистралей.

---

8. Вывод и рекомендации

Стыковой сварочный аппарат Welping WP630A Pro — это профессиональное оборудование премиум-класса для стыковой сварки труб самого большого диаметра. Его гидравлический привод, усиленная конструкция, высокая мощность и полный комплект оснастки делают его идеальным выбором для крупных монтажных организаций, коммунальных служб и промышленных предприятий, работающих с магистральными трубопроводами диаметром до 630 мм.

Причины для приобретения:

• Диапазон труб 315–630 мм — закрывает задачи по строительству магистральных сетей.
• Гидравлический привод и усиленная конструкция — надёжность и долговечность.
• Общая мощность до 9 кВт — быстрый нагрев и высокая производительность.
• Алюминиевые зажимы с антифрикционными накладками — точная фиксация и уменьшенное трение.
• Полная комплектация — все необходимые полукольца и оснастка в комплекте.
• Гарантия 3 года — подтверждение качества и надёжности.

Для уточнения стоимости и условий поставки обратитесь к официальным дилерам. Оборудование окупается за счёт высокой производительности и качества сварных швов, особенно на ответственных объектах.

«Качественная сварка — это гарантия надёжности трубопроводных систем.»
