Ручной сварочный экструдер WELDY BOOSTER EX3 PLUS: техническое описание и руководство по эксплуатации

1. Назначение и область применения

Ручной сварочный экструдер WELDY BOOSTER EX3 PLUS — это флагманская модель в линейке профессиональных экструдеров Weldy, сочетающая высокую производительность, интеллектуальное управление и улучшенную эргономику. Аппарат предназначен для экструзионной сварки изделий из полиэтилена (ПЭ) и полипропилена (ПП) при изготовлении и ремонте резервуаров, трубопроводов, гидроизоляционных мембран, бассейнов, ёмкостей для химических реагентов и других полимерных конструкций.

Принцип действия основан на подаче присадочного прутка через шнековый механизм, где он плавится под воздействием высокой температуры и выдавливается в зону сварки, формируя прочный и герметичный шов. Модель EX3 PLUS отличается наличием цифрового дисплея и светодиодной подсветки, что существенно облегчает контроль процесса и работу в условиях недостаточной освещённости.

Ключевые выгоды для потребителя:

• Максимальная производительность — до 3,4 кг/час (при использовании прутка 4 мм) с возможностью плавной регулировки.
• Интеллектуальное управление — цифровой дисплей температуры и мощности, электронная регулировка параметров.
• Комфорт и безопасность — светодиодная подсветка зоны сварки, металлическая защитная сетка от ожогов и встроенная защита от перегрузок.
• Универсальность — работа с прутками диаметром 3 и 4 мм из полиэтилена и полипропилена.
• Надёжность и долговечность — швейцарское качество, класс защиты II, оптимизированная конструкция.

---

2. Технические характеристики

2.1. Основные параметры

Параметр	Значение
Модель	WELDY BOOSTER EX3 PLUS
Производитель	Weldy (Швейцария)
Тип двигателя	Электрический (220 В)
Мощность	3000 Вт (3,0 кВт)
Напряжение питания	230 В, 50–60 Гц
Сварочный пруток	Ø 3 мм / Ø 4 мм
Материал сварки	ПЭ (PE), ПП (PP)
Производительность (пруток 3 мм)	2,4 кг/ч
Производительность (пруток 4 мм)	3,4 кг/ч
Максимальная температура воздуха	360 °C
Максимальная температура массы	310 °C
Толщина свариваемых изделий	8–25 мм
Габариты (Д×Ш×В)	600×100×220 мм
Вес нетто	7,2 кг
Класс защиты	II
Уровень шума	80 дБ
Длина кабеля питания	3 м

2.2. Сравнение с моделью BOOSTER EX3

Модель EX3 PLUS является флагманской версией, предлагая ряд улучшений по сравнению с EX3:

Характеристика	BOOSTER EX3 PLUS	BOOSTER EX3
Производительность (пруток 4 мм)	3,4 кг/ч	3,4–3,6 кг/ч
Цифровой дисплей	Есть	Нет
Светодиодная подсветка	Есть	Нет
Вес	7,2 кг	6,9 кг
Длина корпуса	600 мм	630 мм

Ключевые отличия WELDY BOOSTER EX3 PLUS:

• Наличие цифрового дисплея для точного контроля температуры и мощности.
• Светодиодная подсветка зоны сварки для работы в условиях недостаточной освещённости.
• Улучшенная эргономика и расширенный функционал для профессионального использования.

---

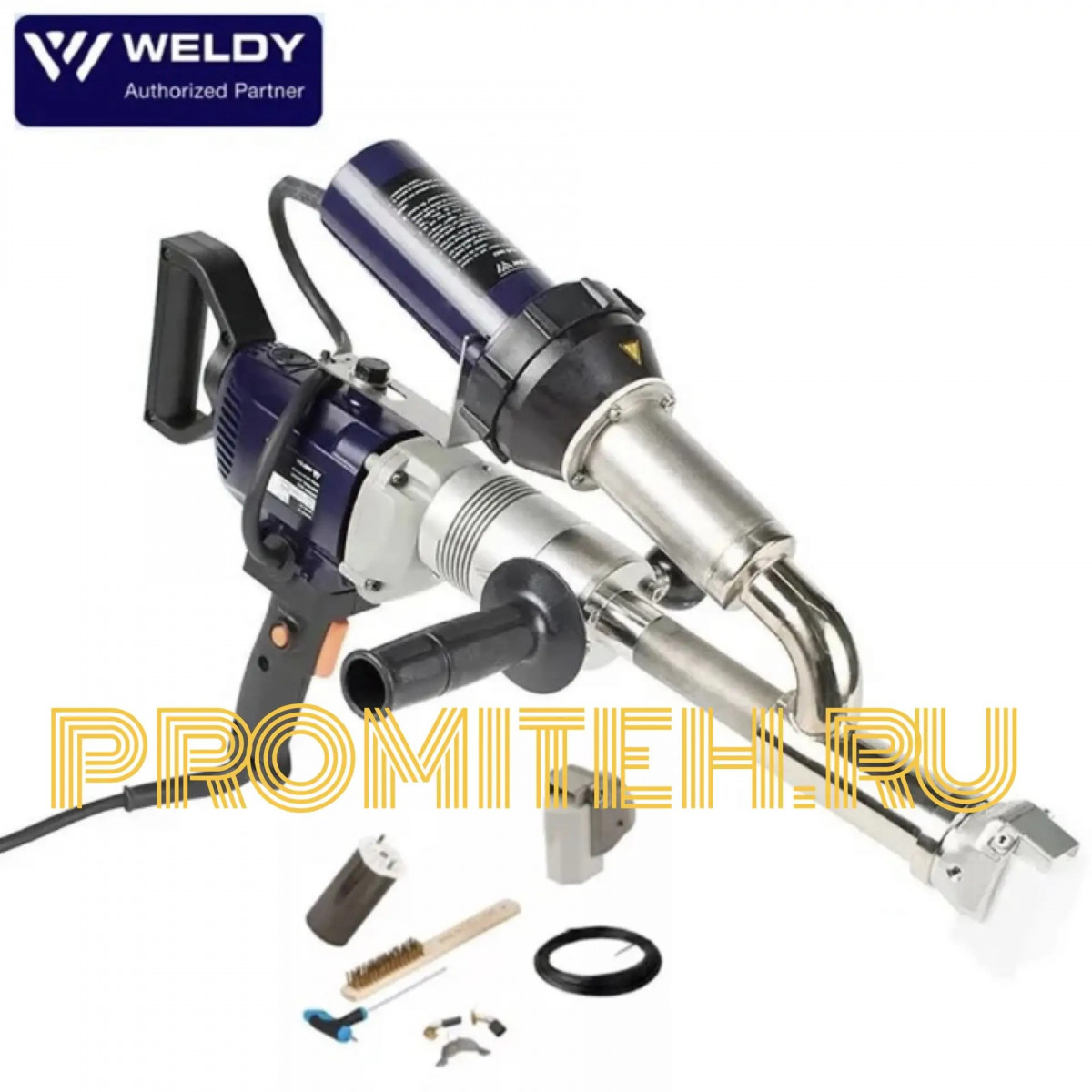

3. Комплект поставки

Наименование	Количество	Назначение
Ручной сварочный экструдер BOOSTER EX3 PLUS	1	Основной блок с двигателем и шнеком
Сварочная насадка для сварки внахлёст UBL30/1.5 (30 мм)	1	Для сварки внахлёст
Боковая опора	1	Для удобства работы
Рукоятка	1	Эргономичная рукоятка
Фонарь (светодиодная подсветка)	1	Освещение зоны сварки
Запасные угольные щётки	1 комплект	Для замены при износе
Металлическая щётка для чистки сопла	1	Для обслуживания
Монтажный инструмент	1	Для обслуживания
Транспортировочный кейс	1	Для хранения и транспортировки
Руководство по эксплуатации	1	Инструкция по монтажу и работе
Гарантийный талон	1	Гарантийное обслуживание

Особенность комплектации: экструдер поставляется в прочном транспортировочном кейсе с набором аксессуаров, включая фонарь и запасные щётки. В комплект также входит сварочная насадка для сварки внахлёст.

---

4. Принцип работы и особенности применения

4.1. Как работает аппарат

Электродвигатель мощностью 3000 Вт приводит в действие шнековый механизм. Присадочный пруток диаметром 3 или 4 мм подаётся через загрузочное отверстие и захватывается шнеком, который проталкивает его в нагревательную камеру. Температура нагрева регулируется в диапазоне до 310 °C для массы и до 360 °C для воздуха, что позволяет точно подбирать режим для разных материалов.

Управление осуществляется с помощью цифрового дисплея, на котором отображаются температура и мощность. Предусмотрена плавная регулировка скорости подачи прутка с помощью ручки.

Для удобства работы экструдер оснащён светодиодной подсветкой зоны сварки, что особенно важно при работе в тёмных или труднодоступных местах.

Предусмотрена блокировочная клавиша для непрерывной работы. Рукоятка может быть установлена слева, справа или снизу инструмента, а опора — с любой стороны, что позволяет адаптировать экструдер под конкретные условия работы.

Время разогрева до рабочей температуры составляет не менее 10 минут.

4.2. Где применяется

• Изготовление и ремонт пластиковых резервуаров и ёмкостей.
• Сварка труб и трубопроводных систем.
• Гидроизоляция и устройство водоёмов, бассейнов.
• Строительство и ремонт полимерных конструкций.
• Производство и монтаж гидроизоляционных мембран (геомембран).
• Изготовление ёмкостей для аквакультуры.

4.3. Примеры практического использования

Пример 1. Изготовление резервуара для химических реагентов.
Специалист выполняет сварку листов полипропилена толщиной 20 мм. Экструдер BOOSTER EX3 PLUS с прутком 4 мм и температурой массы 300 °C формирует ровный шов с производительностью 3,4 кг/ч. Цифровой дисплей позволяет точно контролировать температуру, а светодиодная подсветка обеспечивает видимость даже в условиях недостаточного освещения.

Пример 2. Монтаж гидроизоляции бассейна.
При монтаже ПЭ-мембраны бассейна экструдер используется для сварки швов между полотнами. Высокая производительность и возможность непрерывной работы с помощью блокировочной клавиши обеспечивают быстрое выполнение заказа.

Пример 3. Ремонт геомембраны на полигоне ТБО.
В полевых условиях требуется заварить повреждённый участок геомембраны. Оператор подключает экструдер к сети 220 В, прогревает его в течение 10 минут и выполняет ремонт с использованием прутка 3 мм. Металлическая защитная сетка предотвращает ожоги при работе в стеснённых условиях.

4.4. Решение типовых проблем

Проблема	Способ решения
Недостаточное качество шва из-за колебаний температуры	Цифровой дисплей и точная электронная регулировка температуры воздуха (до 360 °C) и массы (до 310 °C)
Сложность работы в условиях недостаточной освещённости	Встроенная светодиодная подсветка зоны сварки
Риск перегрузки и поломки двигателя	Встроенная защита от перегрузки с автоматическим отключением
Необходимость работы в ограниченном пространстве	Компактные размеры 600×100×220 мм и возможность монтажа рукоятки с разных сторон
Усталость при длительной работе	Блокировочная клавиша для непрерывной работы и эргономичная конструкция

---

5. Особенности и нюансы

5.1. Дополнительные функции и опции

Функция / Опция	Назначение
Цифровой дисплей	Отображение температуры и мощности сварки
Светодиодная подсветка	Освещение зоны сварки для работы в тёмных местах
Блокировочная клавиша	Фиксация кнопки включения для непрерывной работы
Плавная регулировка скорости подачи	Настройка производительности в диапазоне 2,4–3,4 кг/ч
Металлическая защитная сетка	Предотвращение ожогов
Встроенная защита от перегрузок	Автоматическое отключение при превышении нагрузки
Двусторонний ввод прутка	Подача материала с левой или правой стороны (не одновременно)
Регулируемая рукоятка и опора	Адаптация под конкретные условия работы

5.2. Важные нюансы и ограничения

1. Время разогрева — перед началом работы требуется не менее 10 минут для достижения рабочей температуры.
2. Материалы — экструдер предназначен для сварки полиэтилена (ПЭ) и полипропилена (ПП).
3. Электропитание — для стабильной работы требуется подключение к сети 230 В с заземлением. Мощность 3000 Вт требует качественной проводки.
4. Обслуживание — угольные щётки требуют периодической замены (запасные входят в комплект).
5. Класс защиты II — двойная изоляция, но не предназначен для работы в условиях высокой влажности.
6. Уровень шума — 80 дБ, рекомендуется использовать средства защиты слуха при длительной работе.

5.3. Как особенности повышают ценность

Цифровой дисплей и электронное управление обеспечивают точный контроль параметров сварки, что гарантирует высокое качество шва. Светодиодная подсветка позволяет работать в условиях недостаточной освещённости, что особенно важно при сварке труб внутри колодцев, в подвалах и других тёмных помещениях. Металлическая защитная сетка и встроенная защита от перегрузок обеспечивают безопасность оператора и долговечность оборудования.

---

6. Техника безопасности

Работа с ручным сварочным экструдером WELDY BOOSTER EX3 PLUS требует соблюдения следующих правил:

6.1. Перед началом работы

• Проверить исправность кабеля, вилки и корпуса.
• Убедиться в соответствии напряжения сети указанному на панели инструмента.
• Проверить наличие и состояние угольных щёток.
• Убедиться, что сварочная насадка закреплена надёжно.
• Надеть защитные очки и перчатки.

6.2. Во время эксплуатации

• Никогда не направляйте горячий воздух или расплавленный материал на людей или легковоспламеняющиеся предметы.
• При перерывах в работе отключайте экструдер от сети.
• Не касайтесь нагревательных элементов — температура массы достигает 310 °C, воздуха — 360 °C.
• При срабатывании защиты от перегрузок подождите перед повторным запуском.
• Не оставляйте работающий экструдер без присмотра.
• Используйте только оригинальные запасные части и аксессуары.

6.3. После завершения работы

• Отключить экструдер от сети.
• Очистить сварочную насадку и шнек от остатков материала.
• Проверить состояние угольных щёток, при необходимости заменить.
• Поместить оборудование в транспортировочный кейс.

---

7. Интересные сведения

Модель WELDY BOOSTER EX3 PLUS — это результат многолетней работы швейцарских инженеров, направленной на создание максимально эффективного и удобного ручного экструдера. Отличительной особенностью этой модели является наличие цифрового дисплея и светодиодной подсветки, что делает её одной из самых технологичных в своём классе. Благодаря этому оператор может точно контролировать процесс сварки и работать даже в самых сложных условиях освещённости. Плавная регулировка производительности позволяет адаптировать экструдер под конкретную задачу — от тонких листов до толстостенных конструкций.

---

8. Вывод и рекомендации

Ручной сварочный экструдер WELDY BOOSTER EX3 PLUS — это передовое, производительное и технологичное оборудование для профессиональной экструзионной сварки полиэтилена и полипропилена. Цифровое управление, светодиодная подсветка, производительность до 3,4 кг/ч и швейцарское качество делают его идеальным выбором для крупных монтажных организаций, промышленных предприятий и профессиональных сварщиков.

Причины для приобретения:

• Высокая производительность — до 3,4 кг/ч.
• Цифровой дисплей и электронное управление — точный контроль процесса.
• Светодиодная подсветка — работа в любых условиях освещённости.
• Полная комплектация — кейс, запасные щётки, насадки.
• Эргономика — блокировочная клавиша, регулируемые рукоятки.
• Надёжность — швейцарское качество и встроенная защита от перегрузок.

Для уточнения стоимости и условий поставки обратитесь к официальным дилерам. Оборудование окупается за счёт высокой производительности и качества сварки.

«Качественная сварка — это прочность, герметичность и долговечность соединений.»
