Ручной сварочный экструдер RoTex D3400M: техническое описание и руководство по эксплуатации

1. Назначение и область применения

Ручной сварочный экструдер RoTex D3400M — это профессиональное высокопроизводительное оборудование для экструзионной сварки термопластичных материалов, выпускаемое под маркой ROTORICA. Аппарат предназначен для соединения листов, труб, мембран и других изделий из полиэтилена (ПЭ), полипропилена (ПП) и других термопластичных материалов при изготовлении и ремонте резервуаров, трубопроводов, гидроизоляционных покрытий, бассейнов, ёмкостей для химических реагентов и других полимерных конструкций. Модель D3400M является флагманской в линейке бренда RoTex и отличается повышенной производительностью и использованием качественных комплектующих.

Принцип действия основан на подаче присадочного прутка через шнековый механизм, где он плавится под воздействием высокой температуры и выдавливается в зону сварки, формируя прочный и герметичный шов. Модель D3400M оснащена приводом шнека METABO мощностью 1300 Вт и двойной системой нагрева (3400 Вт для воздуха и 800 Вт для камеры пластификации), что обеспечивает высокую производительность и стабильную работу при длительных нагрузках. Благодаря продуманной конструкции и широкому набору функций, этот экструдер идеально подходит для сварки толстых листов и интенсивной эксплуатации на крупных строительных объектах и в промышленном производстве.

Ключевые выгоды для потребителя:

• Максимальная производительность — скорость экструдирования достигает 2,0–3,0 кг/час, что позволяет эффективно выполнять большие объёмы работ.
• Качество и надёжность шва — гомогенная структура сварного соединения обеспечивает герметичность и прочность, сравнимую с основным материалом.
• Универсальность — работа с прутками диаметром 3, 4 и 5 мм из полиэтилена, полипропилена и других термопластов.
• Эргономика и безопасность — наличие поворотной сварочной насадки на 360°, регулятора скорости работы, цифрового дисплея для контроля температуры и системы защиты от «холодного пуска».
• Надёжность и долговечность — привод шнека METABO (Германия), двойная система нагрева, интеллектуальная система управления с двойной защитой и автоматическим поддержанием температуры.

---

2. Технические характеристики

2.1. Основные параметры

Параметр	Значение
Модель	RoTex D3400M
Артикул	RT.3211610В
Производитель	ROTORICA (Россия)
Напряжение питания	230 В, 50–60 Гц
Мощность привода шнека	1300 Вт (1,3 кВт), привод METABO
Мощность нагрева воздуха	3400 Вт (3,4 кВт)
Мощность нагрева камеры пластификации	800 Вт (0,8 кВт)
Сварочный пруток	Ø 3 мм / Ø 4 мм / Ø 5 мм
Материал сварки	ПЭ (PE), ПП (PP), другие термопласты
Производительность	2,0–3,0 кг/ч
Температура воздуха	20–620 °C
Температура экструзии (массы)	50–380 °C
Привод шнека	METABO (Германия)
Вес нетто	7,2 кг
Сертификация	CE
Гарантийный срок	12 месяцев

2.2. Сравнение с моделью RoTex D1600M

В отличие от модели D1600M, RoTex D3400M предлагает ряд преимуществ, обусловленных значительно увеличенной мощностью нагрева и производительностью:

Характеристика	RoTex D3400M	RoTex D1600M
Мощность нагрева воздуха	3400 Вт	1600 Вт
Мощность нагрева камеры пластификации	800 Вт	800 Вт
Производительность	2,0–3,0 кг/ч	2,0–3,0 кг/ч
Привод шнека	METABO, 1300 Вт	METABO, 1300 Вт
Вес	7,2 кг	7,2 кг
Поворот насадки	360°	360°

Ключевые отличия RoTex D3400M:

• Мощность нагрева воздуха 3400 Вт (против 1600 Вт у D1600M) обеспечивает значительно более быстрый выход на рабочий режим и стабильную работу при сварке толстых листов.
• Увеличенная мощность нагрева позволяет эффективно работать с большим объёмом присадочного материала и поддерживать стабильную температуру даже при интенсивной эксплуатации.
• Идеально подходит для сварки толстых листов и выполнения больших объёмов работ.

---

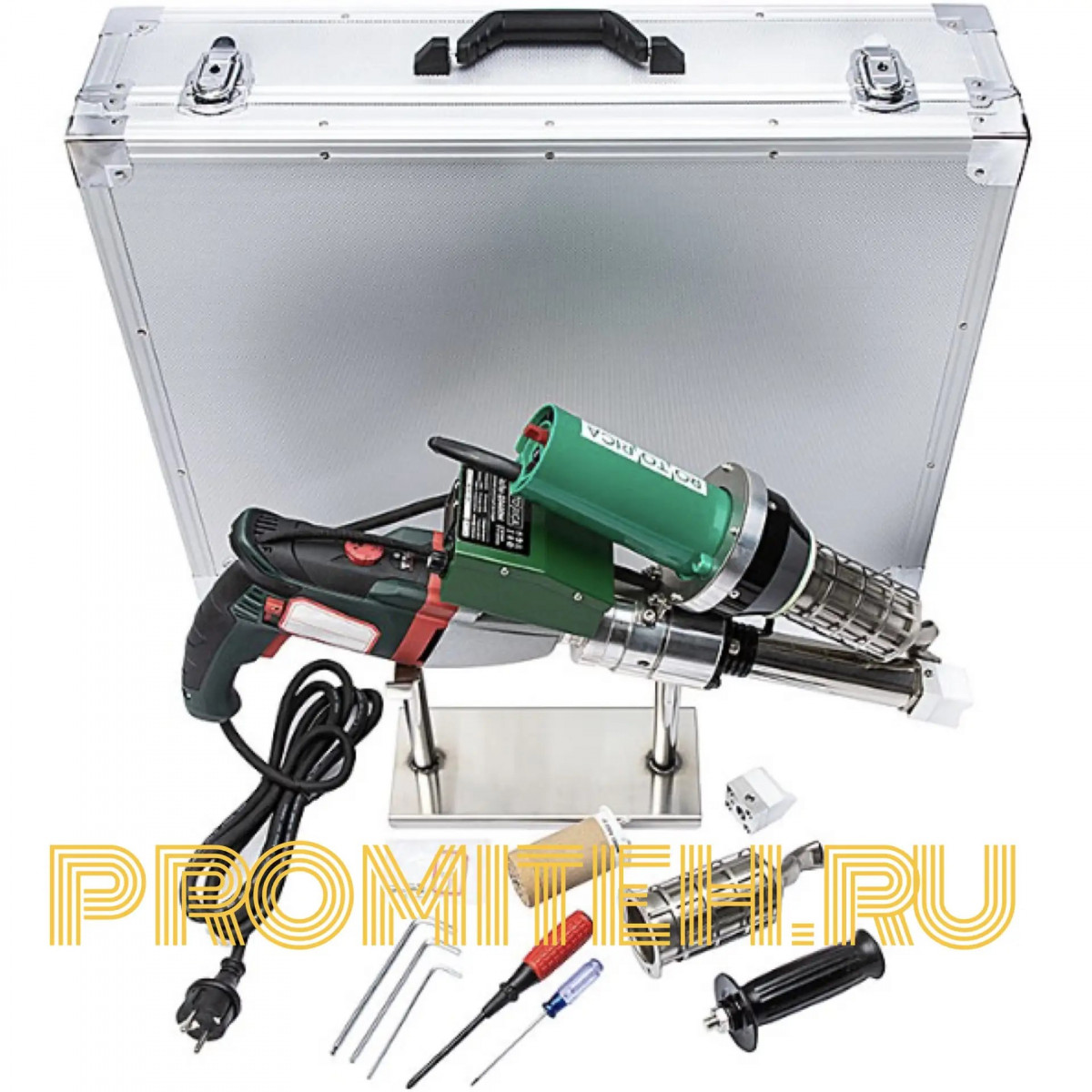

3. Комплект поставки

Наименование	Количество	Назначение
Ручной сварочный экструдер RoTex D3400M	1	Основной блок с двигателем и шнеком
Тефлоновые сварочные насадки	2	Для разных типов швов
Запасное сопло	1	Для замены при износе
Запасной нагревательный элемент	1	Для оперативной замены
Подставка	1	Для удобства хранения
Набор ключей для замены сопла и насадок	1	Для обслуживания
Алюминиевый кейс	1	Для хранения и транспортировки
Руководство по эксплуатации	1	Инструкция по монтажу и работе
Гарантийный талон	1	Гарантийное обслуживание

Особенность комплектации: экструдер поставляется в прочном алюминиевом кейсе с полным набором запасных частей и инструментов, что позволяет оперативно производить замену изнашиваемых элементов и обеспечивает надёжную защиту оборудования при транспортировке.

---

4. Принцип работы и особенности применения

4.1. Как работает аппарат

Электродвигатель METABO мощностью 1300 Вт приводит в действие шнековый механизм. Присадочный пруток диаметром 3, 4 или 5 мм подаётся через загрузочное отверстие, захватывается шнеком и проталкивается в нагревательную камеру. Двойная система нагрева (3400 Вт для воздуха и 800 Вт для камеры пластификации) обеспечивает быстрый и равномерный прогрев материала до температуры 50–380 °C.

Управление осуществляется с помощью цифрового дисплея, на котором отображается температура камеры пластификации. Предусмотрена плавная регулировка скорости работы для адаптации под конкретные условия сварки.

Интеллектуальная система управления обеспечивает двойную защиту: защиту от «холодного пуска» привода шнека, чтобы избежать неисправности, вызванной неправильной эксплуатацией, и автоматическое поддержание температуры нагрева для повышения надёжности сварочного шва.

Для удобства работы экструдер оснащён поворотной сварочной насадкой на 360°, что позволяет работать в различных положениях без переустановки. Время разогрева до рабочей температуры составляет не более 8–10 минут.

4.2. Где применяется

• Изготовление и ремонт пластиковых резервуаров и ёмкостей.
• Сварка труб и трубопроводных систем.
• Гидроизоляция и устройство водоёмов, бассейнов.
• Строительство и ремонт полимерных конструкций.
• Производство и монтаж гидроизоляционных мембран.
• Сварка толстых листов (повышенная эффективность).

4.3. Примеры практического использования

Пример 1. Изготовление резервуара для воды из полиэтилена.
Специалист выполняет сварку листов толщиной 25 мм. Экструдер D3400M с прутком 5 мм и температурой массы 300 °C формирует ровный шов с производительностью 2,8 кг/ч. Благодаря поворотной насадке оператор работает без переустановки инструмента.

Пример 2. Ремонт полипропиленового трубопровода на объекте.
На строительной площадке требуется заварить повреждённый участок трубы. Оператор подключает экструдер к сети, прогревает его в течение 8 минут и выполняет ремонт с использованием прутка 4 мм. Цифровой дисплей позволяет точно контролировать температуру.

Пример 3. Гидроизоляция промышленного бассейна.
При монтаже ПЭ-мембраны бассейна экструдер используется для сварки швов между полотнами. Высокая производительность и возможность работы с прутком 5 мм обеспечивают быстрое выполнение заказа.

4.4. Решение типовых проблем

Проблема	Способ решения
Неровный шов из-за колебаний температуры	Автоматическое поддержание температуры и цифровой контроль
Запутывание прутка при подаче	Правильная установка направляющей трубки
Недостаточная производительность при сварке толстых листов	Мощный нагреватель 3400 Вт и использование прутка 5 мм
Сложность работы в труднодоступных местах	Поворотная насадка на 360°

---

5. Особенности и нюансы

5.1. Дополнительные функции и опции

Функция / Опция	Назначение
Цифровой дисплей	Контроль температуры камеры пластификации
Плавная регулировка скорости	Настройка производительности под конкретную задачу
Поворотная насадка 360°	Работа в любом положении
Защита от «холодного пуска»	Предотвращение поломки при неправильной эксплуатации
Автоматическое поддержание температуры	Стабильное качество шва
Двойная система нагрева (воздух + камера пластификации)	Быстрый нагрев и равномерное плавление материала

5.2. Важные нюансы и ограничения

1. Время разогрева — перед началом работы требуется 8–10 минут для достижения рабочей температуры.
2. Материалы — экструдер предназначен для сварки полиэтилена (ПЭ) и полипропилена (ПП), а также других термопластичных материалов.
3. Электропитание — для стабильной работы требуется подключение к сети 230 В с заземлением. Общая мощность 5500 Вт требует качественной проводки и отдельной линии питания.
4. Обслуживание — периодическая чистка сопла и замена изнашиваемых элементов (запасные входят в комплект).
5. Класс защиты I — обязательно заземление.

5.3. Как особенности повышают ценность

Привод шнека METABO обеспечивает высокую надёжность и длительный срок службы, что особенно важно при интенсивной эксплуатации. Двойная система нагрева (3400 Вт для воздуха и 800 Вт для камеры пластификации) гарантирует быстрый и равномерный прогрев материала, что повышает качество шва. Цифровой дисплей и защита от «холодного пуска» обеспечивают комфортную и безопасную работу, а поворотная насадка на 360° позволяет работать в труднодоступных местах без переустановки инструмента. Высокая мощность нагрева 3400 Вт делает этот экструдер идеальным выбором для сварки толстых листов и интенсивной эксплуатации.

---

6. Техника безопасности

Работа с ручным сварочным экструдером RoTex D3400M требует соблюдения следующих правил:

6.1. Перед началом работы

• Проверить исправность кабеля, вилки и корпуса.
• Убедиться в соответствии напряжения сети указанному на панели инструмента.
• Проверить наличие и состояние угольных щёток.
• Убедиться, что сварочная насадка закреплена надёжно.
• Надеть защитные очки и перчатки.

6.2. Во время эксплуатации

• Никогда не направляйте горячий воздух или расплавленный материал на людей или легковоспламеняющиеся предметы.
• При перерывах в работе отключайте экструдер от сети.
• Не касайтесь нагревательных элементов — температура достигает 620 °C.
• При срабатывании защиты от перегрева дайте аппарату остыть перед повторным запуском.
• Не оставляйте работающий экструдер без присмотра.

6.3. После завершения работы

• Отключить экструдер от сети.
• Очистить сварочную насадку и шнек от остатков материала.
• Проверить состояние угольных щёток, при необходимости заменить.
• Поместить оборудование в алюминиевый кейс.

---

7. Интересные сведения

Модель RoTex D3400M — это флагманская разработка компании ROTORICA, сочетающая в себе мощный немецкий привод METABO и продуманную российскую конструкцию. Бренд RoTex известен на российском рынке надёжными экструдерами для сварки пластиков. Модель D3400M была разработана специально для профессиональных сварщиков, работающих с толстыми листовыми материалами и требующих максимальной производительности. Мощность нагрева воздуха 3400 Вт — это один из самых высоких показателей в классе ручных сварочных экструдеров, что позволяет значительно сократить время разогрева и эффективно работать с большими объёмами присадочного материала. Благодаря алюминиевому кейсу и продуманной комплектации, экструдер удобен для транспортировки и хранения на объектах.

---

8. Вывод и рекомендации

Ручной сварочный экструдер RoTex D3400M — это мощное, производительное и надёжное оборудование для профессиональной экструзионной сварки полиэтилена, полипропилена и других термопластов. Мощный привод METABO, двойная система нагрева с общей мощностью 4200 Вт, производительность до 3,0 кг/ч и продуманная эргономика делают его оптимальным выбором для крупных монтажных организаций, промышленных предприятий и профессиональных сварщиков, работающих с толстыми материалами.

Причины для приобретения:

• Максимальная производительность — до 3,0 кг/ч.
• Мощный нагреватель воздуха 3400 Вт — быстрый выход на режим и стабильная работа с толстыми листами.
• Привод шнека METABO 1300 Вт — высокая надёжность и долговечность.
• Двойная система нагрева — быстрый нагрев и стабильная температура.
• Универсальность — работа с прутками 3–5 мм.
• Полная комплектация — алюминиевый кейс, запасные насадки, нагревательный элемент.
• Эргономика — поворотная насадка 360°, цифровой дисплей.
• Надёжность — защита от «холодного пуска» и автоматическое поддержание температуры.
• Отличное соотношение цена/качество для профессионального использования.

Для уточнения стоимости и условий поставки обратитесь к официальным дилерам. Оборудование окупается за счёт высокой производительности и качества сварки.

«Качественная сварка — это прочность, герметичность и долговечность соединений.»
