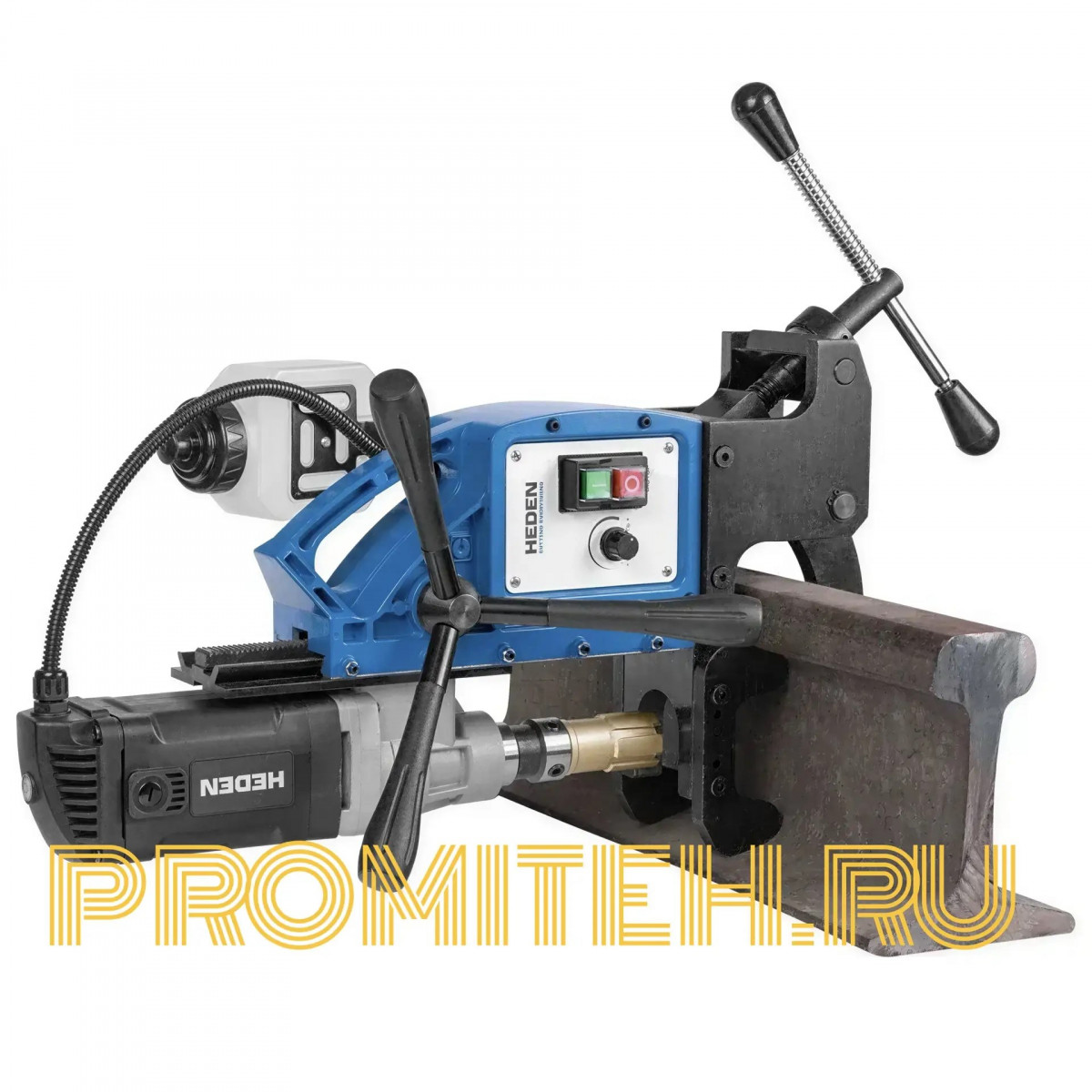

Станок рельсосверлильный Heden DMR-45: техническое описание и руководство по эксплуатации

1. Назначение и область применения

Станок рельсосверлильный Heden DMR-45 — это профессиональный переносной электрический станок, предназначенный для сверления отверстий в железнодорожных рельсах под стыковые болты и соединители рельсовых цепей. Аппарат относится к классу путевого механизированного инструмента и отличается компактной конструкцией, малым весом и широким диапазоном бесступенчатой регулировки скорости, что делает его универсальным решением для строительства и обслуживания железных дорог, мостов и транспортных тоннелей

Принцип действия основан на вращении корончатого сверла (кольцевой фрезы) с хвостовиком Weldon 19, закреплённого в шпинделе станка. Оператор устанавливает станок на рельс, фиксирует его с помощью быстросъёмных зажимов, затем включает двигатель и выполняет подачу сверла. Модель DMR-45 оснащена электродвигателем мощностью 1700 Вт с питанием от сети 220 В, 50/60 Гц. Частота вращения шпинделя регулируется бесступенчато в диапазоне 100–830 об/мин. Максимальный диаметр корончатого сверла — 45 мм, рабочий ход — 130 мм, масса станка — 17 кг

Станок находит широкое применение в железнодорожном строительстве, ремонте и содержании путей, метрополитене и на промышленных предприятиях. Он эффективно справляется с такими задачами, как сверление отверстий под стыковые болты, монтаж соединителей рельсовых цепей и обработка отверстий в рельсах типов Р50, Р65, Р75.

Ключевые выгоды для потребителя:

• Бесступенчатая регулировка скорости 100–830 об/мин — точный подбор режима под диаметр сверла и твёрдость материала.
• Мощность 1700 Вт — быстрое сверление даже в объёмно-закалённых рельсах.
• Малая масса 17 кг — удобство транспортировки и работы в стеснённых условиях.
• Сверление в вертикальном и горизонтальном положении — универсальность при работе на путях.
• Система быстросъёмных зажимов — быстрая установка и снятие станка с рельса.
• Мягкий старт — плавный запуск двигателя без рывков.
• Защита от перегрузки — предохраняет двигатель от повреждения.
• Контроль крутящего момента — стабильная работа под нагрузкой.
• Диаметр сверления до 45 мм — универсальность под стыковые болты.
• Полный комплект оснастки — шаблоны, СОЖ, ключи, кейс.

---

2. Технические характеристики

2.1. Основные параметры

Параметр	Значение
Модель	Heden DMR-45
Производитель	HEDEN (Россия)
Тип оборудования	Рельсосверлильный станок с электрическим приводом
Параметры питания	220 В, 50/60 Гц
Мощность	1700 Вт
Частота вращения	100–830 об/мин (бесступенчатая регулировка)
Макс. диаметр корончатого сверла	45 мм
Макс. диаметр спирального сверла	19 мм
Глубина сверления	35 мм
Рабочий ход	130 мм
Шпиндель	Weldon 19
Длина кабеля	2,5 м
Габариты упаковки	430 × 350 × 180 мм
Масса	17 кг
Артикул	510.070

2.2. Сравнение с аналогичными моделями

В отличие от многих рельсосверлильных станков, Heden DMR-45 предлагает уникальную комбинацию малого веса, высокой мощности и бесступенчатой регулировки скорости. Модель ориентирована на профессиональное применение и обеспечивает высокую производительность при работе в полевых условиях.

Характеристика	Heden DMR-45	МРС-65	DR-35
Мощность	1700 Вт	1150 Вт	1100 Вт
Частота вращения	100–830 об/мин (бесступенчато)	250 / 450 об/мин (2 ступени)	700 об/мин (1 ступень)
Макс. диаметр коронки	45 мм	12–36 мм	35 (36) мм
Рабочий ход	130 мм	140 мм	120 мм
Масса	17 кг	20 кг	14 кг
Питание	220 В	220 В	220–240 В
Особенности	Бесступенчатая регулировка, мягкий старт, защита от перегрузки, контроль крутящего момента	Две скорости, кронштейн для Р50/Р65/Р75	Самый лёгкий, наклонная конструкция, защита от перепадов напряжения

Ключевые отличия Heden DMR-45:

• Бесступенчатая регулировка скорости 100–830 об/мин.
• Мягкий старт и защита от перегрузки.
• Контроль крутящего момента.
• Сверление в вертикальном и горизонтальном положении.
• Система быстросъёмных зажимов для крепления на рельсах.
• Максимальный диаметр корончатого сверла 45 мм.
• Масса 17 кг — удобство транспортировки.

---

3. Комплект поставки

Наименование	Количество	Назначение
Рельсосверлильный станок Heden DMR-45	1 шт.	Основной блок с двигателем и редуктором
Комплект шаблонов для рельсов P65 (Р50)	1 комплект	Фиксация станка на железнодорожных рельсах
Бачок для подачи СОЖ	1 шт.	Подача смазочно-охлаждающей жидкости в зону сверления
Рукоятки подачи привода	3 шт.	Управление подачей сверла
Рукоятка с пружиной	1 шт.	Удержание станка при работе
Страховочный трос	1 шт.	Страховка станка при работе на высоте
Шестигранные ключи 2,5 и 5 мм	2 шт.	Обслуживание и настройка станка
Гаечный ключ	1 шт.	Настройка узлов станка
Предохранитель 1А	2 шт.	Защита электрической цепи
Кейс для инструмента	1 шт.	Хранение и транспортировка станка
Руководство по эксплуатации	1 шт.	Инструкция по эксплуатации

Особенность комплектации: Станок поставляется с шаблонами для рельсов Р65 и Р50, что позволяет сразу приступить к работе на стандартных железнодорожных путях. В комплект входит бачок для СОЖ, страховочный трос, полный набор ключей и кейс для хранения. Корончатые свёрла и СОЖ приобретаются отдельно

---

4. Применение и особенности использования

4.1. Как работает аппарат

Станок рельсосверлильный Heden DMR-45 работает по принципу вращения корончатого сверла от электрического двигателя. Оператор устанавливает станок на рельс, фиксирует его с помощью быстросъёмных зажимов, затем включает двигатель. Корончатое сверло с хвостовиком Weldon 19 закрепляется в шпинделе, и оператор выполняет подачу сверла к рельсу. Бесступенчатая регулировка скорости позволяет точно подобрать режим под материал и диаметр сверла. Мягкий старт обеспечивает плавный запуск, а защита от перегрузки предохраняет двигатель от повреждения.

Процесс сверления включает следующие этапы:

• Подготовка — очистка рельса от грязи и ржавчины, установка станка.
• Фиксация — закрепление станка на рельсе с помощью быстросъёмных зажимов и шаблона.
• Установка инструмента — монтаж корончатого сверла в шпиндель.
• Настройка скорости — бесступенчатая регулировка в диапазоне 100–830 об/мин.
• Сверление — включение двигателя, подача сверла к рельсу с подачей СОЖ.
• Контроль — визуальная проверка качества отверстия.

4.2. Где применяется

• Сверление отверстий в рельсах под стыковые болты.
• Монтаж соединителей рельсовых цепей.
• Строительство железных дорог.
• Строительство мостов.
• Строительство транспортных тоннелей.
• Ремонт и содержание железнодорожных путей.
• Рельсы типов Р50, Р65, Р75.
• Работа в вертикальном и горизонтальном положении.

4.3. Примеры практического использования

Пример 1. Сверление отверстий под стыковые болты на перегоне.
На железнодорожном перегоне требуется просверлить 20 отверстий под стыковые болты в рельсах Р65. Оператор устанавливает Heden DMR-45 на рельс, фиксирует быстросъёмными зажимами и запускает двигатель. Корончатое сверло Ø 45 мм обрабатывает отверстие. Благодаря мощности 1700 Вт и бесступенчатой регулировке скорости время сверления минимально. Малая масса 17 кг позволяет легко переносить станок между стыками. За смену выполняется весь объём без привязки к электропитанию.

Пример 2. Монтаж соединителей рельсовых цепей в тоннеле.
В транспортном тоннеле требуется просверлить отверстия в рельсах для монтажа соединителей. Оператор использует Heden DMR-45 с корончатым сверлом Ø 24 мм. Бесступенчатая регулировка скорости 100–830 об/мин позволяет подобрать оптимальный режим. Мягкий старт и защита от перегрузки обеспечивают надёжную работу. Малая масса 17 кг позволяет легко переносить станок по узким проходам.

Пример 3. Работа в горизонтальном положении.
При ремонте моста требуется просверлить отверстия в горизонтально расположенных рельсах. Heden DMR-45 позволяет работать в вертикальном и горизонтальном положении. Оператор устанавливает станок на рельс, фиксирует шаблоном и выполняет сверление. Система контроля крутящего момента обеспечивает стабильную работу под нагрузкой.

4.4. Решение типовых проблем

Проблема	Способ решения
Работа в полевых условиях	Электрический привод, масса 17 кг — удобство переноски
Сверление объёмно-закалённых рельсов	Мощность 1700 Вт и бесступенчатая регулировка 100–830 об/мин
Смещение станка при сверлении	Быстросъёмные зажимы и шаблон обеспечивают надёжную фиксацию
Перегрев инструмента	Бачок для подачи СОЖ
Перегрузка двигателя	Защита от перегрузки и контроль крутящего момента
Работа в горизонтальном положении	Сверление в вертикальном и горизонтальном положении
Резкие рывки при запуске	Мягкий старт двигателя

---

5. Особенности и нюансы

5.1. Дополнительные функции и опции

Функция / Опция	Назначение
Бесступенчатая регулировка скорости	Точный подбор режима 100–830 об/мин под материал и диаметр
Мягкий старт	Плавный запуск двигателя без рывков
Защита от перегрузки	Предохраняет двигатель от повреждения
Контроль крутящего момента	Стабильная работа под нагрузкой
Быстросъёмные зажимы	Быстрая установка и снятие станка с рельса
Страховочный трос	Страховка станка при работе на высоте
Бачок для СОЖ	Охлаждение зоны резания
Кейс для инструмента	Хранение и транспортировка станка

5.2. Важные нюансы и ограничения

1. Материал обработки — железнодорожные рельсы.
2. Макс. диаметр корончатого сверла — 45 мм.
3. Макс. диаметр спирального сверла — 19 мм.
4. Глубина сверления — 35 мм.
5. Рабочий ход — 130 мм.
6. Параметры питания — 220 В, 50/60 Гц.
7. Мощность — 1700 Вт.
8. Масса — 17 кг.
9. Присоединительный стандарт — Weldon 19.
10. Обслуживание — регулярная замена корончатых свёрл, очистка от стружки, проверка уровня масла в редукторе.

5.3. Как особенности повышают ценность

Бесступенчатая регулировка скорости 100–830 об/мин позволяет точно подобрать режим под диаметр сверла и твёрдость материала, что особенно важно при работе с объёмно-закалёнными рельсами. Мягкий старт обеспечивает плавный запуск двигателя без рывков, продлевая срок службы станка. Защита от перегрузки и контроль крутящего момента гарантируют стабильную работу под нагрузкой. Система быстросъёмных зажимов обеспечивает быструю установку и снятие станка с рельса. Малая масса 17 кг делает Heden DMR-45 удобным для работы в стеснённых условиях и на высоте. Сверление в вертикальном и горизонтальном положении расширяет области применения станка.

---

6. Техника безопасности

Работа с рельсосверлильным станком Heden DMR-45 требует соблюдения следующих правил:

6.1. Перед началом работы

• Проверить целостность кабеля, вилки и корпуса.
• Убедиться в наличии заземления.
• Проверить состояние корончатого сверла и надёжность его крепления.
• Надеть защитные очки, перчатки и спецодежду.
• Очистить рельс от грязи, ржавчины и масла для надёжной фиксации.
• Убедиться в отсутствии посторонних предметов в рабочей зоне.
• Проверить работу бачка для подачи СОЖ.

6.2. Во время эксплуатации

• Не допускать попадания рук в зону вращения сверла.
• Не превышать допустимый диаметр сверла для данной модели.
• Не оставлять работающий станок без присмотра.
• Использовать средства защиты органов дыхания от металлической стружки.
• Следить за состоянием корончатого сверла и своевременно его заменять.
• При работе на действующих путях соблюдать правила ограждения места работ.

6.3. После завершения работы

• Отключить станок от сети.
• Очистить станок и рабочую зону от стружки и пыли.
• Проверить состояние корончатого сверла.
• Слить СОЖ из бачка (при длительном хранении).
• Убрать станок в транспортный кейс.

Почему это важно: нарушение правил фиксации может привести к смещению станка и травме. Работа без СИЗ — к попаданию стружки в глаза и дыхательные пути. Использование изношенного сверла — к поломке инструмента и повреждению рельса. Нарушение правил ограждения на действующих путях — к тяжёлым травмам.

---

7. Интересный факт

Станок рельсосверлильный Heden DMR-45 стал одной из самых популярных моделей в классе лёгких рельсосверлильных станков. Интересно, что при мощности 1700 Вт и массе всего 17 кг станок обеспечивает сверление отверстий диаметром до 45 мм, а частота вращения регулируется бесступенчато в диапазоне 100–830 об/мин. Heden DMR-45 — один из немногих рельсосверлильных станков, который позволяет работать как в вертикальном, так и в горизонтальном положении, а система быстросъёмных зажимов обеспечивает быструю установку и снятие станка с рельса. Мягкий старт, защита от перегрузки и контроль крутящего момента делают его надёжным помощником в строительстве железных дорог, мостов и транспортных тоннелей.

---

8. Заключение

Станок рельсосверлильный Heden DMR-45 с электрическим двигателем — это профессиональное решение для тех, кто ценит мобильность, мощность и надёжность. Он заменяет ручное сверление рельсов, сокращает время операций и обеспечивает высокое качество обработки даже в стеснённых условиях. Мощность 1700 Вт, бесступенчатая регулировка 100–830 об/мин, диапазон сверления до 45 мм, масса 17 кг, система быстросъёмных зажимов и полный комплект оснастки делают его незаменимым помощником в арсенале путейца.

Причины для приобретения:

• Бесступенчатая регулировка скорости 100–830 об/мин.
• Мощность 1700 Вт.
• Малая масса 17 кг.
• Сверление в вертикальном и горизонтальном положении.
• Система быстросъёмных зажимов для крепления на рельсах.
• Мягкий старт и защита от перегрузки.
• Контроль крутящего момента.
• Диапазон сверления коронкой до 45 мм.
• Полный комплект поставки — шаблоны Р65/Р50, бачок СОЖ, страховочный трос, ключи, кейс.
• Доступная цена по сравнению с импортными аналогами.

Для уточнения стоимости и условий поставки обратитесь к официальным дилерам. Оборудование окупается за счёт высокой производительности и качества обработки.

«Heden DMR-45 — мощность и точность там, где от отверстия зависит надёжность пути.»
