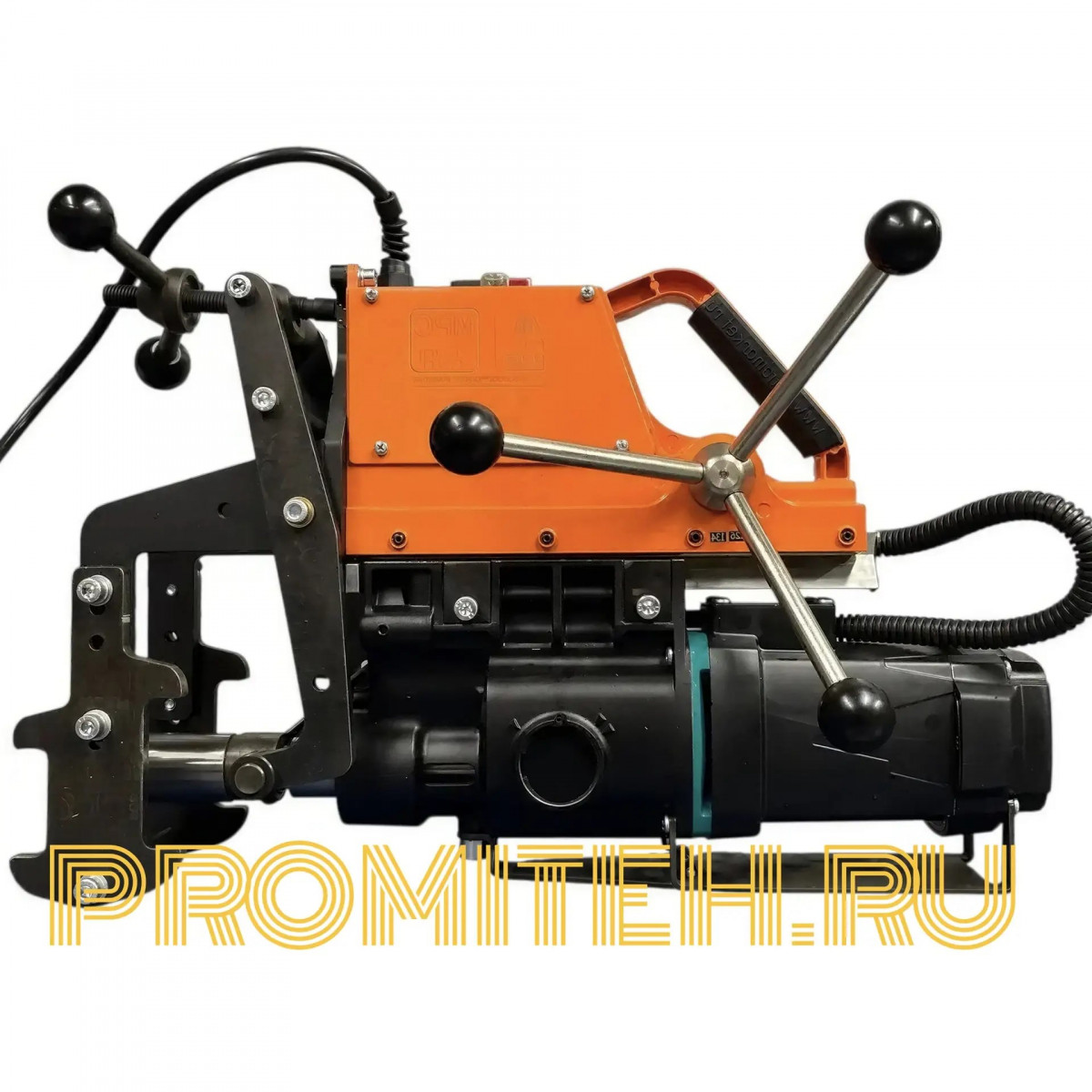

Станок рельсосверлильный HI-PRO МРС 36Н: техническое описание и руководство по эксплуатации

1. Назначение и область применения

Станок рельсосверлильный HI-PRO МРС 36Н — это профессиональный переносной электрический станок, предназначенный для сверления отверстий под стыковые и соединительные болты в железнодорожных рельсах. Аппарат относится к классу путевого механизированного инструмента и отличается повышенной мощностью 1800 Вт и наличием двух скоростей вращения шпинделя 215 и 460 об/мин, что обеспечивает быстрое и надёжное сверление даже в объёмно-закалённых рельсах.

Принцип действия основан на вращении корончатого сверла (кольцевой фрезы) с хвостовиком Weldon 19,05 мм, закреплённого в шпинделе станка. Оператор устанавливает станок на рельс, фиксирует его с помощью упорного кронштейна с шаблоном, затем включает двигатель и выполняет подачу сверла. Модель МРС 36Н оснащена однофазным электродвигателем с питанием от сети 220 В. Диапазон сверления корончатым сверлом — до 50 мм, спиральным — до 32 мм, ход подачи сверла — 220 мм. Станок предназначен для работы с железнодорожными рельсами Р50, Р65 (Р75).

Станок находит широкое применение в железнодорожном строительстве, ремонте и содержании путей, метрополитене и на промышленных предприятиях. Он эффективно справляется с такими задачами, как сверление отверстий под стыковые болты, монтаж соединителей рельсовых цепей и обработка отверстий в сырых и объёмно-закалённых рельсах.

Ключевые выгоды для потребителя:

• Повышенная мощность 1800 Вт — быстрое сверление даже в объёмно-закалённых рельсах.
• Две скорости вращения 215 и 460 об/мин — оптимальный подбор режима под диаметр сверла и твёрдость материала.
• Работа от сети 220 В — отсутствие выхлопных газов, идеален для тоннелей и замкнутых пространств.
• Большой рабочий ход сверла 220 мм — универсальность при работе с различными рельсами.
• Установка на рельс сверху — без удаления балласта и земляных работ.
• Высокая точность — штатный упорный кронштейн с шаблоном обеспечивает соответствие ГОСТ Р 51685-2000.
• Малая масса 23 кг — удобство транспортировки и работы в стеснённых условиях.
• Универсальность оснастки — хвостовик Weldon 19,05 мм.
• Класс защиты 1+ — повышенная электробезопасность.
• Полный комплект поставки — шаблон, система СОЖ, ключи, ручки, адаптер.

---

2. Технические характеристики

2.1. Основные параметры

Параметр	Значение
Модель	HI-PRO МРС 36Н
Производитель	Хайтек Инструмент (Россия)
Тип оборудования	Рельсосверлильный станок с электрическим приводом
Напряжение питания	220 В / 50 Гц
Мощность двигателя	1800 Вт
Тип двигателя	Электрический, однофазный
Количество скоростей	2
Скорость на валу без нагрузки 1	215 об/мин
Скорость на валу без нагрузки 2	460 об/мин
Диапазон сверления корончатым сверлом	до 50 мм
Диапазон сверления спиральным сверлом	до 32 мм
Длина хода сверла	220 мм
Тип вала	Конус Морзе 3
Присоединительный стандарт инструмента	Weldon 19,05 мм (хвостовик Weldon¾)
Класс защиты от поражения током	1+
Габариты (В × Ш × Д)	470 × 235 × 520 мм
Масса	23 кг
Назначение	Сверление отверстий в ж/д рельсах Р50, Р65 (Р75)
Гарантия	12 месяцев

Данные сведены на основе информации производителя и дилеров.

2.2. Сравнение с аналогичными моделями

В отличие от многих рельсосверлильных станков, МРС 36Н предлагает уникальную комбинацию мощности и мобильности. Модель ориентирована на профессиональное применение и обеспечивает высокую производительность при работе в полевых и стеснённых условиях.

Характеристика	МРС 36Н	МРС 36Е (ранее МРС65)	МРС-65
Назначение	Железнодорожные рельсы Р50, Р65 (Р75)	Железнодорожные и крановые рельсы	Железнодорожные рельсы Р50, Р65, Р75
Мощность	1800 Вт	1700 Вт	1150 Вт
Скорости вращения	215 / 460 об/мин	650 об/мин (1 скорость)	250 / 450 об/мин
Диапазон сверления коронкой	до 50 мм	12–36 мм	12–36 мм
Ход подачи сверла	220 мм	140 мм	140 мм
Масса	23 кг	20 кг	20 кг
Питание	220 В	220 В	220 В
Особенности	Повышенная мощность, две скорости, большой ход сверла, класс защиты 1+	Повышенная мощность, одна скорость	Две скорости, кронштейн для Р50/Р65/Р75

Ключевые отличия МРС 36Н:

• Мощность 1800 Вт — выше, чем у МРС 36Е (1700 Вт) и МРС-65 (1150 Вт).
• Две скорости вращения 215 и 460 об/мин.
• Диапазон сверления коронкой до 50 мм.
• Большой ход подачи сверла 220 мм.
• Класс защиты от поражения током 1+.
• Универсальность оснастки — хвостовик Weldon 19,05 мм.
• Установка на рельс сверху без удаления балласта.

---

3. Комплект поставки

Наименование	Количество	Назначение
Станок МРС 36Н в сборе с шаблоном для рельсов Р50, Р65 (Р75)	1 шт.	Основной блок с двигателем, редуктором и шаблоном
Система подачи СОЖ	1 шт.	Подача смазочно-охлаждающей жидкости в зону сверления (5 л)
Ключи шестигранные 2,5; 4 и 6 мм	3 шт.	Обслуживание и настройка станка
Ручка подачи	3 шт.	Управление подачей сверла
Рукоятка боковая	1 шт.	Удержание станка при работе
Адаптер Weldon19 / патрон B16	1 шт.	Установка корончатых и спиральных свёрл
Фанерный ящик для переноски и хранения	1 шт.	Хранение и транспортировка станка
Инструкция по эксплуатации (паспорт)	1 шт.	Руководство по эксплуатации
Гарантийный талон	1 шт.	Гарантийные обязательства

Особенность комплектации: Станок поставляется с упорным кронштейном и шаблоном для рельсов Р50, Р65 и Р75, что позволяет сразу приступить к работе на стандартных железнодорожных путях. В комплект входит система подачи СОЖ на 5 литров, полный набор ключей и ручек, а также адаптер для установки свёрл. Корончатые свёрла, штифты-выталкиватели и СОЖ приобретаются отдельно.

---

4. Применение и особенности использования

4.1. Как работает аппарат

Станок рельсосверлильный МРС 36Н работает по принципу вращения корончатого сверла от электрического двигателя. Оператор устанавливает станок на рельс, фиксирует его с помощью упорного кронштейна и шаблона, затем включает двигатель. Корончатое сверло с хвостовиком Weldon 19,05 мм закрепляется в шпинделе, и оператор выполняет подачу сверла к рельсу. Система подачи СОЖ обеспечивает охлаждение зоны резания и удаление стружки. Класс защиты от поражения током 1+ гарантирует безопасность оператора при работе в условиях повышенной влажности.

Процесс сверления включает следующие этапы:

• Подготовка — очистка рельса от грязи и ржавчины, установка станка.
• Фиксация — закрепление станка на рельсе с помощью упорного кронштейна и шаблона.
• Установка инструмента — монтаж корончатого сверла в шпиндель.
• Выбор скорости — переключение на I (215 об/мин) или II (460 об/мин) скорость.
• Сверление — подача сверла к рельсу, сверление с подачей СОЖ.
• Контроль — визуальная проверка качества отверстия.

4.2. Где применяется

• Сверление отверстий в рельсах под стыковые болты.
• Монтаж соединителей рельсовых цепей.
• Ремонт и содержание железнодорожных путей.
• Строительство и обслуживание метрополитена.
• Промышленные предприятия с железнодорожными путями.
• Рельсы Р50, Р65, Р75.
• Работа в тоннелях и замкнутых пространствах.
• Работа в условиях повышенной влажности.

4.3. Примеры практического использования

Пример 1. Сверление отверстий под стыковые болты на перегоне.
На железнодорожном перегоне требуется просверлить 20 отверстий под стыковые болты в рельсах Р65. Оператор устанавливает МРС 36Н на рельс, фиксирует упорным кронштейном, выбирает II скорость (460 об/мин) и запускает двигатель. Корончатое сверло Ø 36 мм обрабатывает отверстие. Благодаря мощности 1800 Вт и двум скоростям время сверления минимально. За смену выполняется весь объём без привязки к электропитанию.

Пример 2. Монтаж соединителей рельсовых цепей в метрополитене.
В метрополитене требуется просверлить отверстия в рельсах для монтажа соединителей. Оператор использует МРС 36Н с корончатым сверлом Ø 24 мм. Отсутствие выхлопных газов делает станок идеальным для работы в тоннелях. Большой ход подачи 220 мм обеспечивает удобство работы. Малая масса 23 кг позволяет легко переносить станок по лестницам и узким проходам.

Пример 3. Работа в условиях повышенной влажности.
При ремонте путей в сырую погоду требуется сверление отверстий. МРС 36Н имеет класс защиты от поражения током 1+, что обеспечивает безопасность оператора. Оператор устанавливает станок на рельс, фиксирует шаблоном и выполняет сверление. Система подачи СОЖ обеспечивает охлаждение инструмента и удаление стружки.

4.4. Решение типовых проблем

Проблема	Способ решения
Работа в тоннелях и замкнутых пространствах	Электрический привод без выхлопных газов
Сверление объёмно-закалённых рельсов	Мощность 1800 Вт и две скорости (215/460 об/мин)
Смещение станка при сверлении	Упорный кронштейн с шаблоном обеспечивает надёжную фиксацию
Перегрев инструмента	Система подачи СОЖ (5 л)
Неточное позиционирование	Кронштейн с шаблоном по ГОСТ Р 51685-2000
Работа в условиях повышенной влажности	Класс защиты от поражения током 1+
Большой вес при работе на высоте	Масса 23 кг — удобство подъёма по лестницам

---

5. Особенности и нюансы

5.1. Дополнительные функции и опции

Функция / Опция	Назначение
Шаблоны для рельсов Р24, Р43	Работа с рельсами узкой колеи (опция)
Шаблоны для крановых рельсов КР70, КР80, КР100, КР120	Сверление крановых рельсов (опция)
Линейка для безразметочного сверления	Повышение производительности и удобства (опция)
Адаптер спирального сверла	Сверление спиральными сверлами (опция)
Штифт-выталкиватель	Извлечение металла из тела фрезы и подача СОЖ (опция)
СОЖ для сверления	Охлаждение зоны резания (расходный материал)

5.2. Важные нюансы и ограничения

1. Материал обработки — железнодорожные рельсы Р50, Р65, Р75.
2. Диапазон сверления коронкой — до 50 мм.
3. Диапазон сверления спиральным сверлом — до 32 мм.
4. Напряжение питания — 220 В, 50 Гц.
5. Мощность — 1800 Вт.
6. Скорости вращения — 215 / 460 об/мин.
7. Масса — 23 кг.
8. Присоединительный стандарт — Weldon 19,05 мм / Конус Морзе 3.
9. Обслуживание — регулярная замена корончатых свёрл, очистка от стружки, проверка уровня масла в редукторе.

5.3. Как особенности повышают ценность

Повышенная мощность 1800 Вт и две скорости 215 и 460 об/мин обеспечивают быстрое сверление даже в объёмно-закалённых рельсах, сокращая время операции. Отсутствие выхлопных газов делает станок идеальным для работы в тоннелях и замкнутых пространствах, где использование бензиновых аналогов невозможно. Класс защиты от поражения током 1+ гарантирует безопасность оператора при работе в условиях повышенной влажности. Большой ход подачи 220 мм и масса 23 кг делают станок удобным для работы в полевых условиях и на высоте. Штатный упорный кронштейн с шаблоном обеспечивает точность расположения отверстий согласно ГОСТ Р 51685-2000.

---

6. Техника безопасности

Работа с рельсосверлильным станком МРС 36Н требует соблюдения следующих правил:

6.1. Перед началом работы

• Проверить целостность кабеля, вилки и корпуса.
• Убедиться в наличии заземления.
• Проверить состояние корончатого сверла и надёжность его крепления.
• Надеть защитные очки, перчатки и спецодежду.
• Очистить рельс от грязи, ржавчины и масла для надёжной фиксации.
• Убедиться в отсутствии посторонних предметов в рабочей зоне.
• Проверить работу системы подачи СОЖ.

6.2. Во время эксплуатации

• Не допускать попадания рук в зону вращения сверла.
• Не превышать допустимый диаметр сверла для данной модели.
• Не оставлять работающий станок без присмотра.
• Использовать средства защиты органов дыхания от металлической стружки.
• Следить за состоянием корончатого сверла и своевременно его заменять.
• При работе на действующих путях соблюдать правила ограждения места работ.

6.3. После завершения работы

• Отключить станок от сети.
• Очистить станок и рабочую зону от стружки и пыли.
• Проверить состояние корончатого сверла.
• Слить СОЖ из системы (при длительном хранении).
• Убрать станок в транспортный ящик.

Почему это важно: нарушение правил фиксации может привести к смещению станка и травме. Работа без СИЗ — к попаданию стружки в глаза и дыхательные пути. Использование изношенного сверла — к поломке инструмента и повреждению рельса. Нарушение правил ограждения на действующих путях — к тяжёлым травмам. Работа без заземления — к поражению электрическим током.

---

7. Интересный факт

Станок рельсосверлильный МРС 36Н стал одной из самых популярных моделей в линейке Хайтек Инструмент. Интересно, что при мощности 1800 Вт и массе 23 кг станок обеспечивает сверление отверстий диаметром до 50 мм, а рабочий ход сверла составляет 220 мм — это один из самых больших показателей в классе. МРС 36Н работает с железнодорожными рельсами Р50, Р65 и Р75, а благодаря штатному упорному кронштейну с шаблоном точность расположения отверстий соответствует ГОСТ Р 51685-2000. Отсутствие выхлопных газов позволяет использовать станок в тоннелях и плохо проветриваемых помещениях, а класс защиты от поражения током 1+ делает его безопасным для работы в условиях повышенной влажности.

---

8. Заключение

Станок рельсосверлильный HI-PRO МРС 36Н с электрическим двигателем — это профессиональное решение для тех, кто ценит мощность, мобильность и безопасность. Он заменяет ручное сверление рельсов, сокращает время операций и обеспечивает высокое качество обработки даже в тоннелях и стеснённых условиях. Мощность 1800 Вт, две скорости 215 и 460 об/мин, диапазон сверления до 50 мм, масса 23 кг, класс защиты 1+ и полный комплект оснастки делают его незаменимым помощником в арсенале путейца.

Причины для приобретения:

• Повышенная мощность 1800 Вт.
• Две скорости вращения 215 и 460 об/мин.
• Малый вес 23 кг.
• Работа от сети 220 В без выхлопных газов — идеален для тоннелей.
• Большой рабочий ход сверла 220 мм.
• Диапазон сверления коронкой до 50 мм.
• Класс защиты от поражения током 1+.
• Совместимость с большинством рельсовых свёрл (Weldon 19,05 мм, Конус Морзе 3).
• Полный комплект поставки — шаблон Р50/Р65/Р75, система СОЖ 5 л, ключи, ручки, адаптер, ящик.
• Доступная цена по сравнению с импортными аналогами.

Для уточнения стоимости и условий поставки обратитесь к официальным дилерам. Оборудование окупается за счёт высокой производительности и качества обработки.

«МРС 36Н — электрическая мощность и точность там, где от отверстия зависит надёжность пути.»
