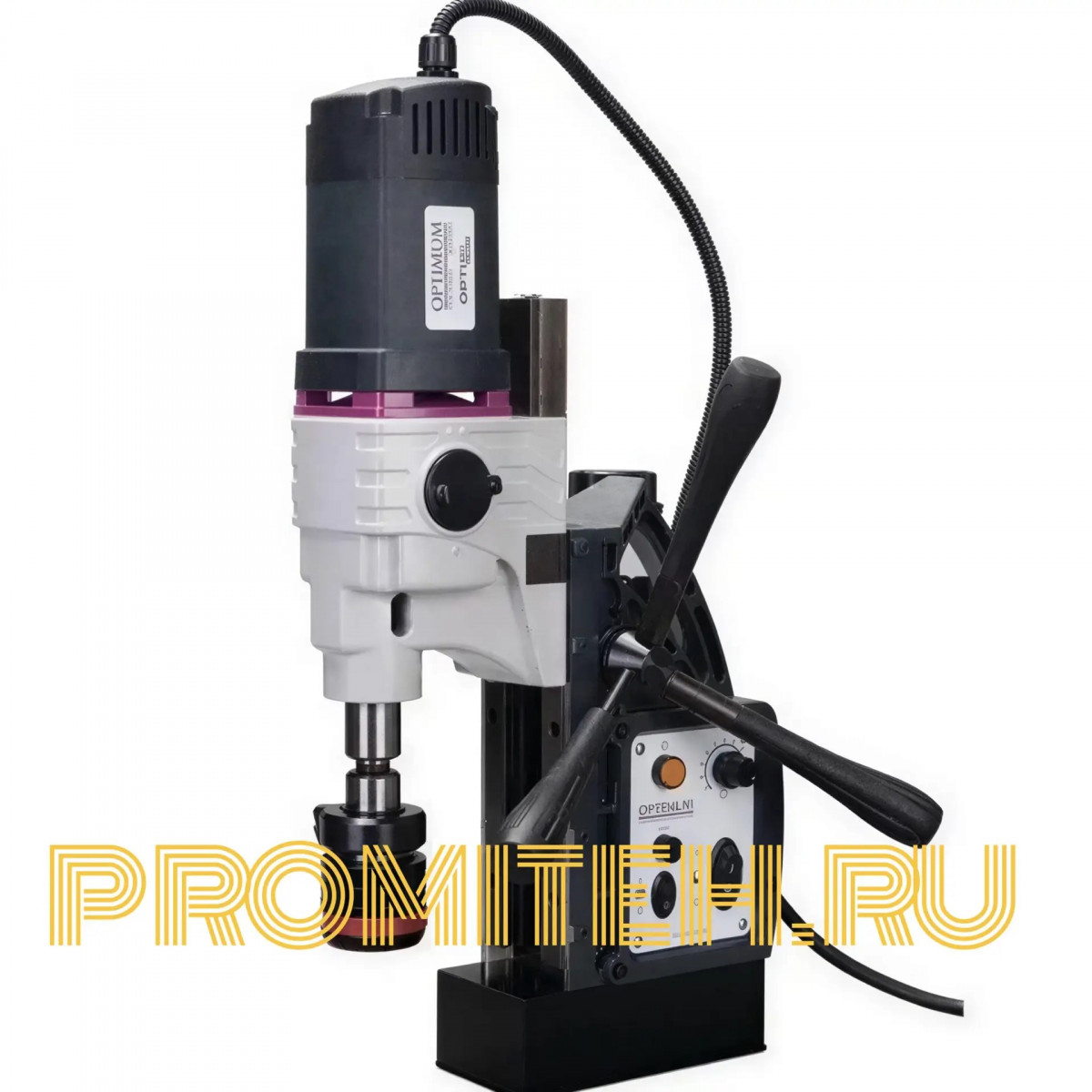

Магнитный сверлильный станок OPTIdrill DM 36VT
8-800-550-47-92 Бесплатный по РФ
Магнитный сверлильный станок OPTIdrill DM 36VT: 36 мм, 12 кг, нарезание резьбы до М15
Магнитный сверлильный станок OPTIdrill DM 36VT — это многофункциональная магнитная дрель от немецкого производителя Optimum, которая объединяет в себе три операции: сверление, зенкование и нарезание резьбы. Модель предназначена для сверления отверстий корончатыми свёрлами диаметром до 36 мм, спиральными свёрлами до 18 мм и нарезания резьбы до М15. Станок оснащён двигателем мощностью 1,55 кВт с плавной электронной регулировкой скорости, что обеспечивает высокий крутящий момент и стабильную работу под нагрузкой.
Главное преимущество DM 36VT — сочетание функциональности и надёжности. Коробка передач в масляной ванне обеспечивает длительный срок эксплуатации даже при интенсивной работе. Двойные направляющие типа «ласточкин хвост» гарантируют стабильное и точное ведение сверла. Электромагнит с усилием 14 200 Н (1420 кг) и размером основания 166 × 80 мм надёжно фиксирует станок на вертикальных и перевёрнутых поверхностях. Шпиндель с конусом Морзе КМ2 и стандартным держателем Weldon 19 позволяет использовать как корончатые, так и спиральные свёрла, а также метчики.
Ключевые выгоды для потребителя:
- Три операции в одном станке — сверление корончатыми и спиральными свёрлами, зенкование и нарезание резьбы до М15.
- Сверление до 36 мм — корончатыми свёрлами, спиральными до 18 мм, глубина сверления до 35 мм.
- Нарезание резьбы до М15 — благодаря функции реверса и электронной регулировке скорости.
- Мощность 1,55 кВт — высокий крутящий момент и стабильная работа под нагрузкой.
- Плавная электронная регулировка скорости — 15–270 / 520 об/мин под нагрузкой для разных материалов и диаметров.
- Усилие прилипания 14 200 Н — надёжная фиксация на вертикальных и перевёрнутых поверхностях.
- Шпиндель с конусом Морзе КМ2 — совместимость с держателем Weldon 19 для корончатых свёрл.
- Встроенная система охлаждения — подача СОЖ непосредственно в зону резания, съёмный бак.
- Двойные направляющие типа «ласточкин хвост» — стабильное и точное ведение сверла.
- Электронная кнопка реверса — быстрое изменение направления вращения шпинделя.
- Функция «мягкий старт» — защита двигателя от перегрузок и продление срока службы.
- Встроенная автоматическая смазка — продлевает срок службы редуктора.
Функции безопасности:
- Заземление с двойной изоляцией — безопасная работа на строительных площадках.
- Безопасное расположение выключателей — минимизирует риск случайного включения.
- Защита от перегрузок — предохраняет двигатель от повреждения.
- Предохранительная цепь — в комплекте для страховки станка.
- Коробка передач в масляной ванне — надёжность и долговечность при интенсивной работе.
2. Технические характеристики
2.1. Основные параметры
| Параметр | Значение |
| Модель | OPTIdrill DM 36VT |
| Артикул | 3071236 |
| Производитель | Optimum (Германия) |
| Тип оборудования | Магнитный сверлильно-резьбонарезной станок |
| Напряжение питания | 230 В / 50 Гц |
| Мощность двигателя | 1,55 кВт |
| Управление скоростью | Плавная регулировка |
| Частота вращения (под нагрузкой) | 15–270 / 520 об/мин |
| Сила прилипания магнита | 14 200 Н (1420 кг) |
| Размеры магнита (Д × Ш) | 166 × 80 мм |
| Макс. диаметр корончатого сверла | 36 мм |
| Макс. глубина сверления коронкой | 35 мм |
| Макс. диаметр спирального сверла | 18 мм |
| Нарезание резьбы | до М15 |
| Ход шпинделя | 220 мм |
| Посадка шпинделя | Конус Морзе КМ2 / Weldon 19 |
| Встроенная система СОЖ | Да, съёмный бак |
| Габариты станка (Д × Ш × В) | 250 × 220 × 530 мм |
| Масса нетто | 12 кг |
| Масса брутто | 16,8 кг |
| Гарантия | 12 месяцев |
3. Комплект поставки
| Наименование | Количество |
| Магнитный сверлильно-резьбонарезной станок OPTIdrill DM 36VT | 1 шт. |
| Ящик для транспортировки | 1 шт. |
| Бачок СОЖ | 1 шт. |
| Быстросменный сверлильный патрон | 1 шт. |
| Предохранительная цепь | 1 шт. |
| Инструмент для обслуживания станка | 1 комплект |
| Руководство по эксплуатации | 1 шт. |
Особенность комплектации: Станок поставляется в транспортировочном ящике с быстросменным патроном, съёмным бачком для СОЖ, предохранительной цепью и инструментом для обслуживания. Корончатые свёрла и метчики приобретаются отдельно.
4. Применение и особенности использования
4.1. Принцип работы
OPTIdrill DM 36VT работает по принципу магнитного сверления. Оператор устанавливает станок на металлическую поверхность, включает электромагнит — усилие прилипания 14 200 Н надёжно фиксирует его даже на вертикальных и перевёрнутых поверхностях. Затем устанавливается корончатое сверло в держатель Weldon 19 или спиральное сверло в патрон КМ2, включается двигатель и выполняется сверление.
Для нарезания резьбы используется функция реверса, которая включается электронной кнопкой. Оператор выбирает первую передачу (15–270 об/мин), устанавливает метчик в патрон и выполняет нарезание резьбы до М15. Реверс позволяет вывести метчик без риска повреждения резьбы.
Встроенная система охлаждения подаёт СОЖ непосредственно в зону резания, продлевая срок службы инструмента. Двойные направляющие типа «ласточкин хвост» обеспечивают стабильное и точное ведение сверла, а коробка передач в масляной ванне гарантирует длительный срок эксплуатации.
Процесс работы включает следующие этапы:
- Подготовка — очистка поверхности от грязи, ржавчины и масла, установка станка.
- Фиксация — включение электромагнита, проверка надёжности крепления.
- Установка оснастки — монтаж корончатого сверла в держатель Weldon 19, спирального сверла или метчика в патрон КМ2.
- Обработка — выбор скорости и режима (сверление / зенкование / нарезание резьбы), включение двигателя, подача инструмента к поверхности.
- Контроль — визуальная проверка качества отверстия или резьбы.
4.2. Где применяется
- Сверление отверстий до 36 мм в металлоконструкциях на строительной площадке.
- Монтаж и демонтаж металлических конструкций.
- Ремонт и обслуживание промышленного оборудования.
- Нарезание резьбы до М15 в деталях из стали, чугуна и цветных сплавов.
- Работа в стеснённых условиях: у стены, в углу, между балками.
- Сверление отверстий в вертикальных и перевёрнутых поверхностях.
- Работа на высоте (мостостроение, монтаж металлоконструкций).
4.3. Примеры практического использования
Пример 1. Сверление отверстий коронкой Ø 36 мм.
При монтаже металлоконструкций требуется просверлить отверстие корончатым сверлом Ø 36 мм в балке. Оператор устанавливает DM 36VT массой 12 кг, фиксирует электромагнитом (14 200 Н), настраивает скорость 200 об/мин и выполняет сверление. Встроенная система СОЖ обеспечивает охлаждение инструмента.
Пример 2. Нарезание резьбы М15.
В ремонтном цехе требуется нарезать резьбу М15 в отверстии, доступ к которому ограничен. ECO.36VT устанавливается на поверхность, фиксируется электромагнитом и выполняет нарезание резьбы на первой передаче (15–270 об/мин). Реверс позволяет вывести метчик без риска повреждения резьбы.
Пример 3. Работа на высоте.
При монтаже мостовых конструкций требуется просверлить отверстия в вертикальных балках на высоте 10 метров. Оператор поднимает DM 36VT массой 12 кг, фиксирует электромагнитом и страхует предохранительной цепью. Двойные направляющие типа «ласточкин хвост» обеспечивают стабильное ведение сверла.
4.4. Решение типовых проблем
| Проблема | Решение |
| Необходимость сверления и нарезания резьбы | Один станок выполняет обе операции: сверление до 36 мм и резьбу до М15 |
| Работа в стеснённых условиях | Компактные размеры 250 × 220 × 530 мм, масса 12 кг |
| Сверление на вертикальных и перевёрнутых поверхностях | Электромагнит с усилием 14 200 Н |
| Перегрев инструмента | Встроенная система охлаждения, съёмный бак для СОЖ |
| Перегрузка двигателя при запуске | Функция «мягкий старт» |
| Износ редуктора | Коробка передач в масляной ванне |
| Работа с разными материалами | Плавная электронная регулировка скорости |
| Безопасность на строительной площадке | Заземление с двойной изоляцией |
5. Особенности и нюансы
5.1. Дополнительные функции и опции
| Функция / Опция | Назначение |
| Плавная электронная регулировка скорости | Точная настройка под материал и диаметр сверла |
| Нарезание резьбы до М15 | Третья операция на одном станке |
| Электронная кнопка реверса | Быстрое изменение направления вращения шпинделя |
| Двойные направляющие типа «ласточкин хвост» | Стабильное и точное ведение сверла |
| Коробка передач в масляной ванне | Длительный срок эксплуатации при интенсивной работе |
| Функция «мягкий старт» | Защита двигателя от перегрузок при запуске |
| Встроенная система охлаждения | Подача СОЖ непосредственно в зону резания |
| Встроенная автоматическая смазка | Продление срока службы редуктора |
| Съёмный бак для СОЖ | Удобство заполнения и обслуживания |
| Заземление с двойной изоляцией | Безопасная работа на строительных площадках |
| Предохранительная цепь | Страховка станка при работе на высоте |
5.2. Важные нюансы и ограничения
- Диапазон сверления корончатыми свёрлами — до 36 мм.
- Диапазон сверления спиральными свёрлами — до 18 мм.
- Нарезание резьбы — до М15.
- Максимальная глубина сверления коронкой — 35 мм.
- Ход шпинделя — 220 мм.
- Напряжение — 230 В, 50 Гц.
- Посадка шпинделя — конус Морзе КМ2 / Weldon 19.
- Масса — 12 кг.
- Габариты — 250 × 220 × 530 мм.
- Обслуживание — проверка состояния щёток и очистка от стружки.
- Гарантия — 12 месяцев.
5.3. Как особенности повышают ценность
Три операции в одном станке — главное конкурентное преимущество OPTIdrill DM 36VT. Сверление, зенкование и нарезание резьбы до М15 выполняются без смены оборудования. Это экономит время на переналадку и деньги на покупку дополнительного инструмента.
Коробка передач в масляной ванне обеспечивает длительный срок эксплуатации даже при интенсивной работе. Двойные направляющие типа «ласточкин хвост» гарантируют стабильное и точное ведение сверла, что критически важно при работе с крупными диаметрами. Усилие прилипания 14 200 Н — надёжная фиксация на вертикальных и перевёрнутых поверхностях. Встроенная система охлаждения подаёт СОЖ непосредственно в зону резания, продлевая срок службы инструмента и улучшая качество обработки. Электронная кнопка реверса позволяет быстро менять направление вращения шпинделя. Функция «мягкий старт» защищает двигатель от перегрузок. Заземление с двойной изоляцией делает станок пригодным для работы на строительных площадках.
6. Техника безопасности
Перед началом работы: проверить целостность кабеля и корпуса, убедиться в заземлении розетки, надеть защитные очки и перчатки, проверить состояние оснастки, очистить поверхность от грязи и ржавчины для надёжной фиксации электромагнита.
Во время работы: не допускать попадания рук в зону вращения инструмента, не превышать допустимый диаметр сверла или резьбы, не оставлять станок без присмотра, использовать средства защиты органов дыхания от пыли и стружки, следить за состоянием оснастки и своевременно её заменять.
После работы: отключить станок от сети, очистить от стружки и пыли, проверить состояние оснастки, слить СОЖ из бака, убрать станок в ящик для хранения.
7. Интересный факт
Optimum OPTIdrill DM 36VT — это многофункциональный станок, который объединяет в себе функции сверления, зенкования и нарезания резьбы. Компания Optimum известна своими инновациями в области безопасности и эргономики: заземление с двойной изоляцией, электронная кнопка реверса и функция «мягкий старт» — всё это продлевает срок службы станка и снижает затраты на обслуживание. Коробка передач в масляной ванне — уникальное решение, которое обеспечивает длительный срок эксплуатации даже при интенсивной работе. Станок способен сверлить отверстия до 36 мм и нарезать резьбу до М15, что делает его незаменимым для монтажных и ремонтных работ на металлоконструкциях.
8. Заключение
OPTIdrill DM 36VT — это мощный и многофункциональный магнитный сверлильно-резьбонарезной станок для сверления отверстий корончатыми свёрлами до 36 мм, спиральными до 18 мм и нарезания резьбы до М15. Масса 12 кг, усилие прилипания 14 200 Н, плавная электронная регулировка скорости, встроенная система охлаждения, коробка передач в масляной ванне и полный набор защит делают его идеальным выбором для работы в стеснённых условиях, на высоте и на вертикальных поверхностях.
Причины для приобретения:
- Три операции в одном станке — сверление, зенкование, нарезание резьбы до М15.
- Сверление до 36 мм корончатыми свёрлами и до 18 мм спиральными.
- Мощность 1,55 кВт.
- Плавная электронная регулировка скорости — 15–270 / 520 об/мин.
- Усилие прилипания магнита 14 200 Н.
- Шпиндель с конусом Морзе КМ2 / Weldon 19.
- Встроенная система охлаждения, съёмный бак для СОЖ.
- Коробка передач в масляной ванне.
- Электронная кнопка реверса.
- Функция «мягкий старт».
- Заземление с двойной изоляцией.
- Полная комплектация — ящик, патрон, бачок СОЖ, цепь, инструмент.
Чтобы купить OPTIdrill DM 36VT или заказать станок с доставкой, свяжитесь с нами. Поможем подобрать оснастку под ваши задачи.
«OPTIdrill DM 36VT — сверление, зенкование и резьба в одном компактном станке.»
