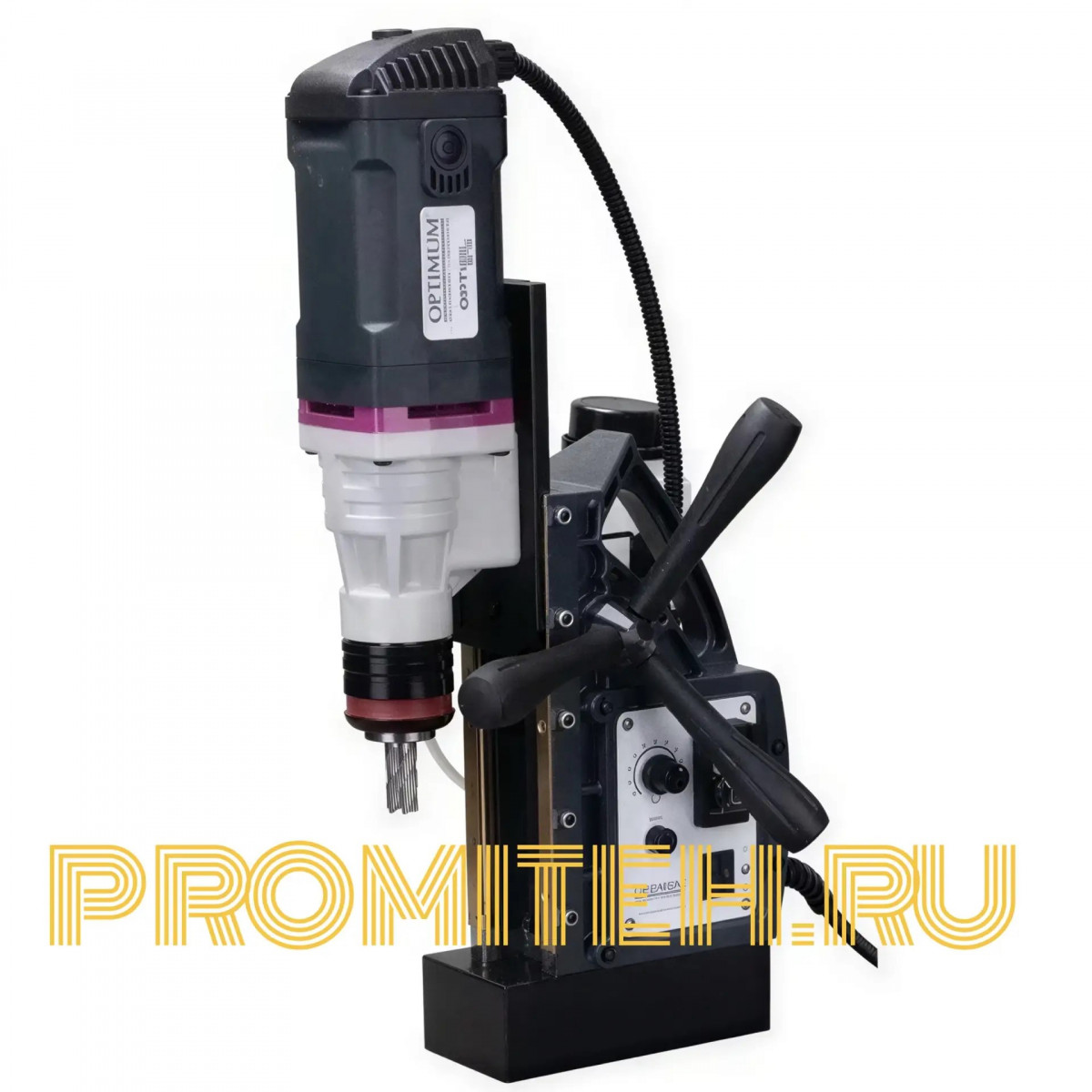

Магнитный сверлильный станок OPTIdrill DM 50V: 50 мм, 11 кг, 15,6 кН
Магнитный сверлильный станок OPTIdrill DM 50V — это профессиональная магнитная дрель премиум-класса от немецкого производителя Optimum. Станок предназначен для сверления отверстий корончатыми свёрлами диаметром до 50 мм и глубиной до 50 мм, а также спиральными свёрлами до 13 мм. Модель оснащена двигателем мощностью 1,7 кВт с бесступенчатой регулировкой скорости, что обеспечивает высокий крутящий момент и стабильную работу под нагрузкой.
Главное преимущество DM 50V — сочетание малого веса и высокой мощности. Корпус выполнен из литого магниевого сплава, что снижает массу станка до 11 кг и облегчает транспортировку и работу на высоте. Электромагнит с усилием 15,6 кН (1560 кг) и размером основания 166 × 80 мм надёжно фиксирует станок на вертикальных и перевёрнутых поверхностях. Шпиндель с патроном Weldon 19 мм (3/4") позволяет использовать как корончатые, так и спиральные свёрла.
Ключевые выгоды для потребителя:
- Сверление до 50 мм — корончатыми свёрлами, спиральными до 13 мм.
- Мощность 1,7 кВт — высокий крутящий момент и стабильная работа под нагрузкой.
- Бесступенчатая регулировка скорости — 100–670 об/мин для разных материалов и диаметров.
- Малый вес 11 кг — литая магниевая рама, удобство работы на высоте.
- Усилие прилипания 15,6 кН — надёжная фиксация на вертикальных и перевёрнутых поверхностях.
- Шпиндель с патроном Weldon 19 мм (3/4") — совместимость с корончатыми и спиральными свёрлами.
- Встроенная система охлаждения — подача СОЖ непосредственно в зону резания, съёмный бак.
- Функция «мягкий старт» — защита двигателя от перегрузок и продление срока службы.
- Автоматическая внутренняя смазка — продлевает срок службы редуктора.
- Быстрое переключение — переход от корончатого сверления к спиральному за несколько шагов.
Функции безопасности:
- Заземление с двойной изоляцией — безопасная работа на строительных площадках.
- Безопасное расположение выключателей — минимизирует риск случайного включения.
- Защита от перегрузок — предохраняет двигатель от повреждения.
- Предохранительная цепь — в комплекте для страховки станка.
2. Технические характеристики
2.1. Основные параметры
| Параметр | Значение |
| Модель | OPTIdrill DM 50V |
| Артикул | 3071150 |
| Производитель | Optimum (Германия) |
| Тип оборудования | Магнитный сверлильный станок |
| Напряжение питания | 230 В / 50 Гц |
| Мощность двигателя | 1,7 кВт |
| Количество скоростей | Бесступенчатая регулировка |
| Частота вращения (холостой ход) | 100–670 об/мин |
| Частота вращения (под нагрузкой) | 100–810 об/мин |
| Сила прилипания магнита | 15,6 кН (1560 кг) |
| Размеры магнита (Д × Ш) | 166 × 80 мм |
| Макс. диаметр корончатого сверла | 50 мм |
| Макс. глубина сверления коронкой | 50 мм |
| Макс. диаметр спирального сверла | 13 мм |
| Ход шпинделя | 130 мм |
| Посадка шпинделя | Weldon 19 мм (3/4") |
| Встроенная система СОЖ | Да, съёмный бак |
| Габариты (Д × Ш × В) | 250 × 220 × 470 мм |
| Масса нетто | 11 кг |
| Масса брутто | 14,8 кг |
| Гарантия | 12 месяцев |
3. Комплект поставки
| Наименование | Количество |
| Магнитный сверлильный станок OPTIdrill DM 50V | 1 шт. |
| Транспортировочный кейс | 1 шт. |
| Быстросменный сверлильный патрон Weldon 19 мм | 1 шт. |
| Бачок для СОЖ | 1 шт. |
| Маслопровод | 1 шт. |
| Предохранительная цепь | 1 шт. |
| Шестигранный ключ | 1 шт. |
| Ручки подачи | 3 шт. |
| Инструмент для обслуживания станка | 1 комплект |
| Руководство по эксплуатации | 1 шт. |
Особенность комплектации: Станок поставляется в транспортировочном кейсе с быстросменным патроном Weldon 19 мм, съёмным бачком для СОЖ, маслопроводом, предохранительной цепью и инструментом для обслуживания. Корончатые свёрла приобретаются отдельно.
4. Применение и особенности использования
4.1. Принцип работы
OPTIdrill DM 50V работает по принципу магнитного сверления. Оператор устанавливает станок на металлическую поверхность, включает электромагнит — усилие прилипания 15,6 кН надёжно фиксирует его даже на вертикальных и перевёрнутых поверхностях. Затем устанавливается корончатое сверло в патрон Weldon 19 мм или спиральное сверло, включается двигатель и выполняется сверление.
Бесступенчатая регулировка скорости позволяет точно настроить обороты под материал и диаметр сверла. Встроенная система охлаждения подаёт СОЖ непосредственно в зону резания, продлевая срок службы инструмента. Функция «мягкий старт» защищает двигатель от перегрузок при запуске.
Процесс сверления включает следующие этапы:
- Подготовка — очистка поверхности от грязи, ржавчины и масла, установка станка.
- Фиксация — включение электромагнита, проверка надёжности крепления.
- Установка сверла — монтаж корончатого или спирального сверла в патрон Weldon 19 мм.
- Сверление — выбор скорости, включение двигателя, подача сверла к поверхности, сверление с подачей СОЖ.
- Контроль — визуальная проверка качества отверстия.
4.2. Где применяется
- Сверление отверстий до 50 мм в металлоконструкциях на строительной площадке.
- Монтаж и демонтаж металлических конструкций.
- Ремонт и обслуживание промышленного оборудования.
- Работа в стеснённых условиях: у стены, в углу, между балками.
- Сверление отверстий в вертикальных и перевёрнутых поверхностях.
- Работа на высоте (мостостроение, монтаж металлоконструкций).
- Сверление отверстий в трубопроводах и ёмкостях.
4.3. Примеры практического использования
Пример 1. Сверление отверстий коронкой Ø 50 мм.
При монтаже металлоконструкций требуется просверлить отверстие корончатым сверлом Ø 50 мм в балке. Оператор устанавливает DM 50V массой 11 кг, фиксирует электромагнитом (15,6 кН), настраивает скорость 200 об/мин и выполняет сверление. Встроенная система СОЖ обеспечивает охлаждение инструмента.
Пример 2. Сверление спиральным сверлом Ø 13 мм.
В ремонтном цехе требуется просверлить отверстие спиральным сверлом Ø 13 мм в станине станка. Оператор устанавливает сверло в патрон Weldon 19 мм, выбирает скорость 400 об/мин и выполняет сверление. Компактные размеры станка (250 × 220 мм) позволяют работать в ограниченном пространстве.
Пример 3. Работа на высоте.
При монтаже мостовых конструкций требуется просверлить отверстия в вертикальных балках на высоте 10 метров. Оператор поднимает DM 50V массой 11 кг, фиксирует электромагнитом и страхует предохранительной цепью. Бесступенчатая регулировка скорости позволяет работать с коронками и спиральными свёрлами.
4.4. Решение типовых проблем
| Проблема | Решение |
| Работа в стеснённых условиях | Компактные размеры 250 × 220 × 470 мм, масса 11 кг |
| Сверление на вертикальных и перевёрнутых поверхностях | Электромагнит с усилием 15,6 кН |
| Перегрев инструмента | Встроенная система охлаждения, съёмный бак для СОЖ |
| Перегрузка двигателя при запуске | Функция «мягкий старт» |
| Износ редуктора | Автоматическая внутренняя смазка |
| Работа с разными диаметрами | Бесступенчатая регулировка скорости 100–670 об/мин |
| Безопасность на строительной площадке | Заземление с двойной изоляцией |
5. Особенности и нюансы
5.1. Дополнительные функции и опции
| Функция / Опция | Назначение |
| Бесступенчатая регулировка скорости | Точная настройка под материал и диаметр сверла |
| Функция «мягкий старт» | Защита двигателя от перегрузок при запуске |
| Встроенная система охлаждения | Подача СОЖ непосредственно в зону резания |
| Автоматическая внутренняя смазка | Продление срока службы редуктора |
| Съёмный бак для СОЖ | Удобство заполнения и обслуживания |
| Заземление с двойной изоляцией | Безопасная работа на строительных площадках |
| Предохранительная цепь | Страховка станка при работе на высоте |
| Быстросменный патрон | Быстрая смена оснастки |
| Транспортировочный кейс | Защита и удобство переноски |
5.2. Важные нюансы и ограничения
- Диапазон сверления корончатыми свёрлами — до 50 мм.
- Диапазон сверления спиральными свёрлами — до 13 мм.
- Максимальная глубина сверления коронкой — 50 мм.
- Ход шпинделя — 130 мм.
- Напряжение — 230 В, 50 Гц.
- Посадка шпинделя — Weldon 19 мм (3/4").
- Масса — 11 кг.
- Габариты — 250 × 220 × 470 мм.
- Нарезание резьбы — отсутствует.
- Гарантия — 12 месяцев.
5.3. Как особенности повышают ценность
Малый вес 11 кг — главное конкурентное преимущество OPTIdrill DM 50V. Литой магниевый корпус делает станок одним из самых лёгких в классе Ø 50 мм, что критически важно при работе на высоте и в стеснённых условиях.
Бесступенчатая регулировка скорости позволяет работать с корончатыми свёрлами до 50 мм и спиральными до 13 мм, подбирая оптимальный режим для каждого материала. Усилие прилипания 15,6 кН — один из лучших показателей в классе. Станок надёжно фиксируется на вертикальных и перевёрнутых поверхностях. Встроенная система охлаждения подаёт СОЖ непосредственно в зону резания, продлевая срок службы инструмента и улучшая качество обработки. Функция «мягкий старт» защищает двигатель от перегрузок, что особенно важно при работе с крупными коронками. Автоматическая внутренняя смазка продлевает срок службы редуктора. Заземление с двойной изоляцией делает станок пригодным для работы на строительных площадках.
6. Техника безопасности
Перед началом работы: проверить целостность кабеля и корпуса, убедиться в заземлении розетки, надеть защитные очки и перчатки, проверить состояние сверла, очистить поверхность от грязи и ржавчины для надёжной фиксации электромагнита.
Во время работы: не допускать попадания рук в зону вращения сверла, не превышать допустимый диаметр сверла, не оставлять станок без присмотра, использовать средства защиты органов дыхания от пыли и стружки, следить за состоянием сверла и своевременно его заменять.
После работы: отключить станок от сети, очистить от стружки и пыли, проверить состояние сверла, слить СОЖ из бака, убрать станок в кейс для хранения.
7. Интересный факт
Optimum OPTIdrill DM 50V — это результат немецкой инженерной школы. Компания Optimum известна своими инновациями в области безопасности и эргономики: литой магниевый корпус делает станок одним из самых лёгких в классе, а заземление с двойной изоляцией позволяет работать на строительных площадках. Встроенная система автоматической смазки редуктора — уникальное решение, которое продлевает срок службы станка и снижает затраты на обслуживание. Станок способен сверлить отверстия до 50 мм, что делает его незаменимым для монтажных и ремонтных работ на металлоконструкциях.
8. Заключение
OPTIdrill DM 50V — это мощный и лёгкий магнитный сверлильный станок для сверления отверстий корончатыми свёрлами до 50 мм и спиральными до 13 мм. Масса 11 кг, усилие прилипания 15,6 кН, бесступенчатая регулировка скорости, встроенная система охлаждения, автоматическая внутренняя смазка и полный набор защит делают его идеальным выбором для работы в стеснённых условиях, на высоте и на вертикальных поверхностях.
Причины для приобретения:
- Сверление до 50 мм корончатыми свёрлами и до 13 мм спиральными.
- Мощность 1,7 кВт.
- Бесступенчатая регулировка скорости — 100–670 об/мин.
- Малый вес — 11 кг, литая магниевая рама.
- Усилие прилипания магнита 15,6 кН.
- Шпиндель с патроном Weldon 19 мм (3/4").
- Встроенная система охлаждения, съёмный бак для СОЖ.
- Функция «мягкий старт».
- Автоматическая внутренняя смазка.
- Заземление с двойной изоляцией.
- Полная комплектация — кейс, патрон, бачок СОЖ, цепь, инструмент.
Чтобы купить OPTIdrill DM 50V или заказать станок с доставкой, свяжитесь с нами. Поможем подобрать оснастку под ваши задачи.
«OPTIdrill DM 50V — сверление до 50 мм с малым весом и полным набором защит.»
