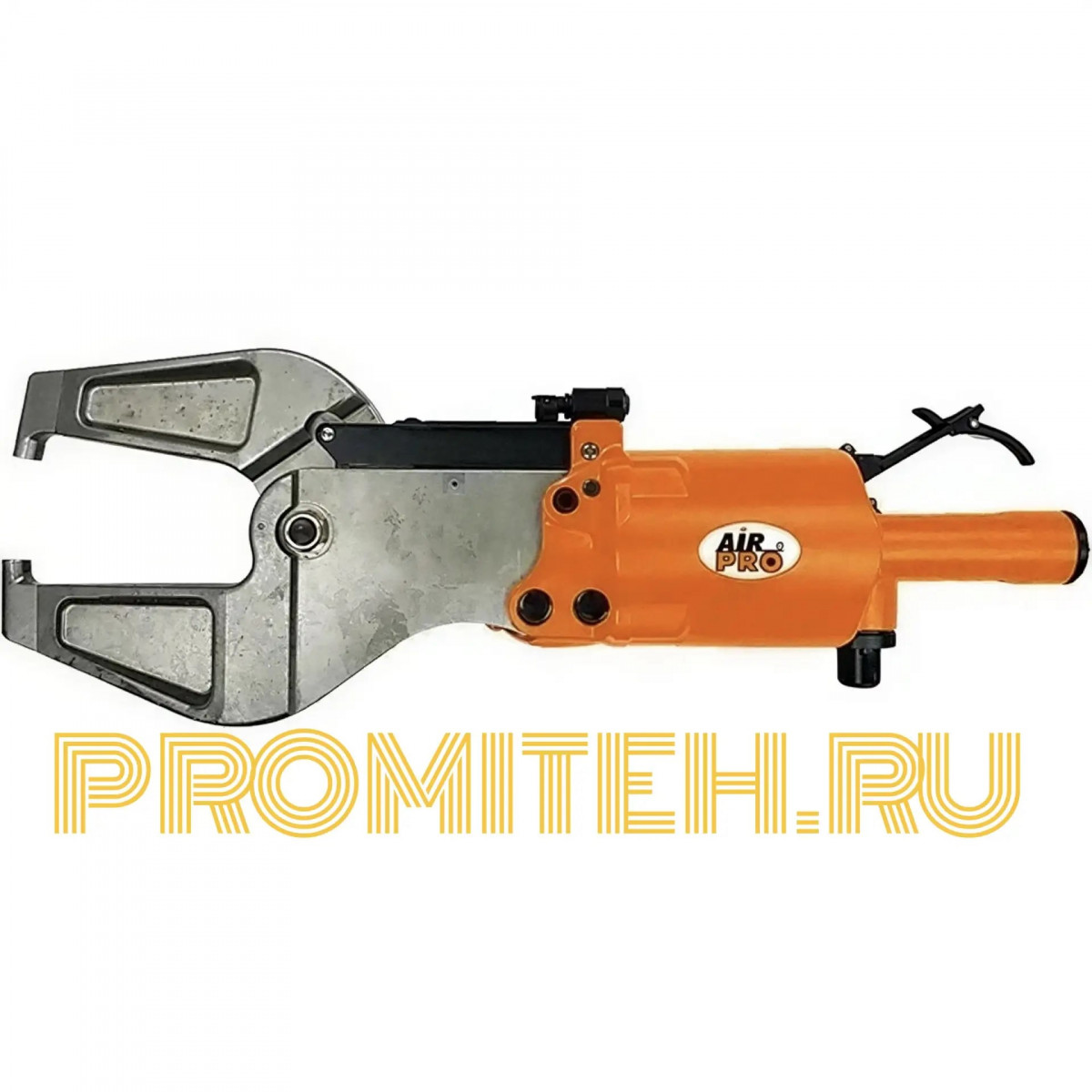

Пневматический пресс-заклепочник AIRPRO SA-SC3005A для цельнометаллической заклепки: техническое описание и руководство по эксплуатации

1. Назначение и область применения

Пневматический пресс-заклепочник AIRPRO SA-SC3005A — это профессиональный гидропневматический инструмент, предназначенный для установки цельнометаллических и полупустотелых заклепок в промышленных условиях. Аппарат относится к классу промышленного заклепочного оборудования и отличается высокой силой сжатия, надёжностью и низким расходом воздуха, что делает его незаменимым при серийной сборке металлоконструкций.

Принцип действия основан на преобразовании энергии сжатого воздуха в гидравлическое усилие. Оператор подключает инструмент к пневмосети с рабочим давлением 6,3 бар, вставляет заклепку в наконечник и отверстие детали, затем нажимает на курок. Сжатый воздух приводит в действие гидравлический насос, который создаёт высокое давление. Гидравлический поршень вытягивает стержень заклепки, деформируя её гильзу и формируя замыкающую головку. Стержень заклепки отламывается, и цикл завершается. Модель SA-SC3005A оснащена гидропневматическим приводом, обеспечивающим усилие сжатия 15100 Н и ход зажимов 34,92 мм. Диаметр заклепок: алюминий — до 3,2 мм, сталь — до 2,4 мм.

Пресс-заклепочник для цельнометаллической заклепки находит широкое применение в машиностроении, производстве металлоконструкций, сборке автомобилей, вагоностроении, производстве бытовой техники и других отраслях, где требуется надёжное соединение листовых материалов. Инструмент AirPro производится на Тайване и имеет сертификацию Европейского стандарта качества, что подтверждает его высокое качество и надёжность.

Ключевые выгоды для потребителя:

• Высокая сила сжатия 15100 Н — быстрое и надёжное соединение заклепок.
• Низкий расход воздуха 0,32 л/цикл — экономичность и возможность работы от маломощных компрессоров.
• Глубина скобы 127 мм — доступ к труднодоступным местам и глубоким соединениям.
• Зев без оправок 57,14 мм — универсальность при работе с различными деталями.
• Ход зажимов 34,92 мм — эффективная установка заклепок с длинным стержнем.
• Промышленный класс — возможность интенсивной эксплуатации на производстве.
• Производство Тайвань, сертификация Европейского стандарта — высокое качество и надёжность.

---

2. Технические характеристики

2.1. Основные параметры

Параметр	Значение
Модель	AIRPRO SA-SC3005A
Производитель	AIRPRO INDUSTRY CORP (Тайвань)
Тип оборудования	Пневматический пресс-заклепочник (гидропневматический)
Тип заклепки	Цельнометаллическая / полупустотелая
Диаметр заклепки (алюминий)	3,2 мм
Диаметр заклепки (сталь)	2,4 мм
Рабочее давление	6,3 бар
Резьба соединения воздуха	F 1/4"
Расход воздуха	0,32 л/цикл
Усилие сжатия	15100 Н
Ход зажимов	34,92 мм
Глубина скобы	127 мм
Зев без оправок	57,14 мм
Длина общая	550 мм
Масса	9,4 кг
Класс товара	Индустриальный
Страна производства	Тайвань
Гарантия	12 месяцев

2.2. Сравнение с другими моделями серии AIRPRO SA-SC

В линейке гидропневматических пресс-заклепочников AIRPRO представлены несколько моделей, различающихся рабочим диапазоном и усилием. Модель SA-SC3005A занимает позицию инструмента с увеличенной глубиной скобы и предназначена для работы с крупногабаритными деталями.

Характеристика	SA-SC3005A	SA-SC3004B	SA-SC3002A
Диаметр заклепки (алюминий)	3,2 мм	4,8 мм	4,8 мм
Диаметр заклепки (сталь)	2,4 мм	4,0 мм	4,0 мм
Усилие сжатия	15100 Н	26,7 кН (6000 lbs)	26,7 кН (6000 lbs)
Глубина скобы	127 мм	75,0 мм	75,0 мм
Ход зажимов	34,92 мм	14,3 мм	14,3 мм
Расход воздуха	0,32 л/цикл	0,39 л/цикл	0,39 л/цикл
Масса	9,4 кг	3,5 кг	3,4 кг
Особенности	Увеличенная глубина скобы, усиленный корпус, промышленный класс	Компактность, универсальность, низкий расход воздуха	Компактность, универсальность, низкий расход воздуха

Ключевые отличия AIRPRO SA-SC3005A:

• Глубина скобы 127 мм — максимальная в линейке, для работы с глубокими соединениями.
• Зев без оправок 57,14 мм — увеличенный рабочий зев.
• Усилие сжатия 15100 Н — для установки заклепок малого диаметра.
• Ход зажимов 34,92 мм — для заклепок с длинным стержнем.
• Расход воздуха 0,32 л/цикл — экономичность.
• Масса 9,4 кг — устойчивость и снижение вибрации при работе.

---

3. Комплект поставки

Наименование	Количество	Назначение
Пресс-заклепочник AIRPRO SA-SC3005A	1 шт.	Основной блок с гидропневматическим приводом
Наконечники (оправки) для заклепок	1 комплект	Установка заклепок различного диаметра
Ключи для обслуживания	1 комплект	Настройка и замена наконечников
Руководство по эксплуатации	1 шт.	Инструкция по эксплуатации
Транспортный кейс	1 шт.	Хранение и транспортировка инструмента

Особенность комплектации: Пресс-заклепочник поставляется с набором сменных наконечников для заклепок различного диаметра, что позволяет сразу приступить к работе. Точный состав комплекта рекомендуется уточнить у продавца.

---

4. Применение и особенности использования

4.1. Как работает аппарат

Пресс-заклепочник AIRPRO SA-SC3005A работает по принципу гидропневматического усиления. Оператор подключает инструмент к пневмомагистрали с давлением 6,3 бар, вставляет заклепку в наконечник и отверстие детали, затем нажимает на курок. Сжатый воздух приводит в действие гидравлический насос, который создаёт высокое давление. Гидравлический поршень вытягивает стержень заклепки, деформируя её гильзу и формируя замыкающую головку. Стержень заклепки отламывается, и цикл завершается.

Процесс установки заклепки включает следующие этапы:

• Подготовка — проверка пневмосети, установка наконечника, подключение инструмента.
• Настройка — выбор наконечника под диаметр заклепки, проверка давления.
• Установка — вставка заклепки в наконечник и отверстие детали.
• Опрессовка — нажатие на курок, вытяжка стержня, формирование замыкающей головки.
• Контроль — визуальная проверка качества соединения.

4.2. Где применяется

• Машиностроение — сборка металлических конструкций и узлов.
• Производство металлоконструкций — соединение листовых материалов.
• Автомобилестроение — сборка кузовных деталей и узлов.
• Вагоностроение — сборка вагонов и цистерн.
• Производство бытовой техники — соединение корпусных деталей.
• Приборостроение — точная сборка мелких узлов.
• Работы, требующие высокой силы сжатия и глубокого зева.

4.3. Примеры практического использования

Пример 1. Сборка металлоконструкций с глубоким зевом.
На производстве металлоконструкций требуется соединить листы стали толщиной 4 мм заклёпками 3,2 мм. Оператор использует AIRPRO SA-SC3005A с глубиной скобы 127 мм, что позволяет работать с глубокими соединениями. Усилие сжатия 15100 Н обеспечивает надёжную установку заклепок. Расход воздуха 0,32 л/цикл позволяет использовать компрессор небольшой мощности. За смену выполняется весь объём без утомления оператора.

Пример 2. Сборка автомобильных кузовов.
В автомобилестроении требуется установить заклёпки 2,4 мм в труднодоступных местах кузова. Оператор использует AIRPRO SA-SC3005A с зевом без оправок 57,14 мм. Ход зажимов 34,92 мм позволяет работать с заклёпками, имеющими длинный стержень. Инструмент обеспечивает высокое качество соединения и стабильную работу.

Пример 3. Производство бытовой техники.
На заводе бытовой техники требуется соединить корпусные детали заклёпками 3,2 мм. Оператор использует AIRPRO SA-SC3005A с наконечником для алюминиевых заклёпок 3,2 мм. Инструмент обеспечивает быстрое и надёжное соединение. Промышленный класс позволяет эксплуатировать инструмент в интенсивном режиме.

4.4. Решение типовых проблем

Проблема	Способ решения
Необходимость работы с глубокими соединениями	Глубина скобы 127 мм
Недостаточное усилие для заклепок	Усилие сжатия 15100 Н
Работа с заклепками, имеющими длинный стержень	Ход зажимов 34,92 мм
Высокий расход воздуха	Расход 0,32 л/цикл — экономичность
Утомляемость оператора при длительной работе	Масса 9,4 кг, устойчивость и снижение вибрации
Необходимость работы с деталями сложной формы	Зев без оправок 57,14 мм

---

5. Особенности и нюансы

5.1. Дополнительные функции и опции

Функция / Опция	Назначение
Сменные наконечники	Установка заклепок различного диаметра (в комплекте)
Гидропневматический привод	Высокое усилие сжатия при низком давлении воздуха
Увеличенная глубина скобы	Работа с глубокими соединениями (127 мм)
Ход зажимов 34,92 мм	Для заклепок с длинным стержнем

5.2. Важные нюансы и ограничения

1. Материал обработки — алюминий, сталь.
2. Диаметр заклепки (алюминий) — 3,2 мм.
3. Диаметр заклепки (сталь) — 2,4 мм.
4. Рабочее давление — 6,3 бар.
5. Расход воздуха — 0,32 л/цикл.
6. Резьба соединения воздуха — F 1/4".
7. Масса — 9,4 кг.
8. Длина — 550 мм.
9. Обслуживание — регулярная проверка состояния наконечников, очистка от загрязнений, смазка пневмосистемы.

5.3. Как особенности повышают ценность

Глубина скобы 127 мм позволяет работать с глубокими соединениями, недоступными для других моделей. Усилие сжатия 15100 Н обеспечивает надёжную установку заклепок, что критически важно для ответственных соединений. Ход зажимов 34,92 мм позволяет работать с заклепками, имеющими длинный стержень, что расширяет область применения. Расход воздуха 0,32 л/цикл делает инструмент экономичным и позволяет использовать компрессоры небольшой мощности. Масса 9,4 кг обеспечивает устойчивость и снижение вибрации при работе, что повышает комфорт оператора. Промышленный класс подтверждает возможность интенсивной эксплуатации на производстве.

---

6. Техника безопасности

Работа с пресс-заклепочником AIRPRO SA-SC3005A требует соблюдения следующих правил:

6.1. Перед началом работы

• Проверить целостность пневматических шлангов и соединений.
• Убедиться в надёжности крепления наконечника.
• Надеть защитные очки, перчатки и спецодежду.
• Очистить рабочую зону от посторонних предметов.
• Проверить давление воздуха в пневмосети (не более 6,3 бар).

6.2. Во время эксплуатации

• Не допускать попадания рук в зону действия заклёпочного механизма.
• Не превышать допустимое рабочее давление.
• Не оставлять работающий инструмент без присмотра.
• Использовать средства защиты органов дыхания от пыли и мелких частиц.
• Следить за состоянием наконечника и своевременно его заменять.
• При перерывах в работе отключать подачу воздуха и сбрасывать давление в шланге.

6.3. После завершения работы

• Отключить подачу сжатого воздуха.
• Очистить инструмент и рабочую зону от загрязнений.
• Проверить состояние наконечника и удлинителей.
• Убрать инструмент в транспортный кейс.

Почему это важно: нарушение правил фиксации может привести к травме. Работа без СИЗ — к попаданию пыли и мелких частиц в глаза и дыхательные пути. Использование изношенного наконечника — к снижению качества соединения и поломке инструмента. Нарушение правил работы с пневмоинструментом — к разрыву шлангов и травмам.

---

7. Интересный факт

Пресс-заклепочник AIRPRO SA-SC3005A стал одной из самых популярных моделей в классе гидропневматических инструментов для установки цельнометаллических заклепок. Интересно, что при массе 9,4 кг и длине 550 мм инструмент развивает усилие сжатия 15100 Н и обеспечивает глубину скобы 127 мм — это один из самых высоких показателей в классе. Гидропневматический привод позволяет использовать инструмент при давлении всего 6,3 бар, а расход воздуха 0,32 л/цикл делает его экономичным. Модель производится на Тайване компанией AIRPRO INDUSTRY CORP, имеет сертификацию Европейского стандарта качества и применяется в машиностроении, автомобилестроении и других отраслях, подтверждая свою репутацию надёжного и производительного инструмента.

---

8. Заключение

Пневматический пресс-заклепочник AIRPRO SA-SC3005A для цельнометаллической заклепки — это профессиональное решение для установки заклепок в промышленных условиях. Он обеспечивает высокую производительность, надёжное соединение и снижает трудозатраты. Усилие сжатия 15100 Н, глубина скобы 127 мм, расход воздуха 0,32 л/цикл, масса 9,4 кг, промышленный класс и полный комплект оснастки делают его незаменимым инструментом в арсенале специалиста по сборке металлоконструкций.

Причины для приобретения:

• Высокая сила сжатия 15100 Н.
• Глубина скобы 127 мм.
• Ход зажимов 34,92 мм.
• Расход воздуха 0,32 л/цикл — экономичность.
• Диаметр заклепки: алюминий 3,2 мм, сталь 2,4 мм.
• Промышленный класс — интенсивная эксплуатация.
• Производство Тайвань, сертификация Европейского стандарта.
• Полный комплект поставки — наконечники, ключи, руководство, кейс.

Для уточнения стоимости и условий поставки обратитесь к официальным дилерам. Оборудование окупается за счёт высокой производительности и качества соединений.

«AIRPRO SA-SC3005A — сила и точность там, где от заклёпки зависит надёжность конструкции.»
