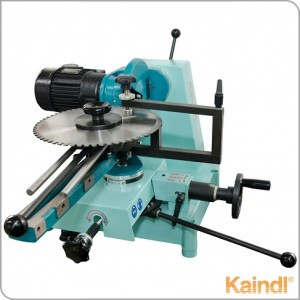

Ручной станок для заточки циркулярных пил SSG 600: точная заточка дисков Ø 100–600 мм

Ручной станок для заточки циркулярных пил SSG 600 (модификация M-LF) — это профессиональное немецкое оборудование от Kaindl-Schleiftechnik Reiling GmbH, предназначенное для высокоточной заточки дисковых пил диаметром от 100 до 600 мм по передней и задней поверхностям зуба. Станок работает с пильными дисками как из быстрорежущей стали (HSS), так и с твердосплавными напайками, обеспечивая равномерный съём металла с каждого зуба и стабильно высокое качество заточки.

Модель SSG 600 M-LF — это базовая ручная версия в линейке заточных станков Kaindl для пильных дисков. Она отличается линейной подачей пильного диска на шлифовальный круг, что исключает отклонения в геометрии затачиваемого зуба. Станок поставляется в настольном исполнении и готов к работе сразу после подключения к сети 230 В. Благодаря ручному управлению оператор полностью контролирует процесс заточки, настраивая все углы и величину съёма металла.

Ключевые выгоды для потребителя:

• Диапазон заточки Ø 100–600 мм — подходит для большинства дисковых пил, используемых в деревообработке и металлообработке.
• Заточка передней и задней грани зуба — полное восстановление геометрии пилы.
• Линейная подача диска — исключает отклонения в геометрии зуба, обеспечивает равномерный съём металла.
• Реверсивный электродвигатель — позволяет выбирать направление шлифования для разных типов зубьев.
• Точная настройка углов — передний, задний и поперечный углы наклона настраиваются в ручном режиме.
• Микрометрическая регулировка съёма — плавное поперечное перемещение суппорта ходовым винтом.
• Работа с любыми типами зубьев — прямые, косые, трапециевидные, треугольные, с чередующимися зубьями.
• Компактность и вес 50 кг — станок занимает минимум места на верстаке.

2. Технические характеристики

3. Комплект поставки

Особенность комплектации: Станок поставляется в настольном исполнении с установленным алмазным кругом и комплектом проставочных колец. Дополнительная оснастка (корундовые круги, приспособление для правки, лазерный указатель, фланцы) приобретается отдельно.

4. Применение и особенности использования

4.1. Принцип работы

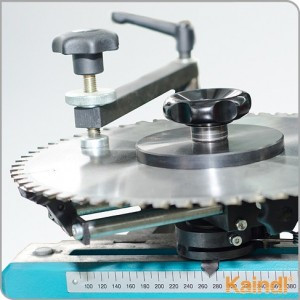

Станок Kaindl SSG 600 M-LF работает по принципу ручной заточки пильного диска с линейной подачей на шлифовальный круг. Оператор устанавливает пильный диск на поворотный суппорт, фиксирует его винтовым прижимом с магнитной пяткой и вручную подаёт диск к вращающемуся алмазному или корундовому кругу. Позиционирование затачиваемого зуба осуществляется с помощью толкателя и упора с демпфером — это гарантирует равномерную заточку и одинаковый съём металла с каждого зуба. Шаг толкателя регулируется в широком диапазоне.

Процесс заточки включает следующие этапы:

• Подготовка — установка пильного диска на суппорт, фиксация прижимом.
• Настройка — установка переднего, заднего и поперечного углов заточки.
• Позиционирование — подача зуба толкателем до упора с демпфером.
• Заточка — перемещение диска к шлифовальному кругу рукоятками подачи.
• Контроль — визуальная проверка геометрии и равномерности заточки.

4.2. Где применяется

• Заточка пильных дисков по массиву для продольного и поперечного пиления.
• Заточка дисков для ламинированных плитных материалов (ЛДСП, МДФ).
• Заточка дисков для цветных металлов и пластмасс.
• Заточка дисков с прямыми, косыми, трапециевидными и треугольными зубьями.
• Заточка дисков с чередующимися зубьями (alternating teeth).
• Восстановление пил со сколотыми зубьями.
• Работа в деревообрабатывающих цехах, ремонтных мастерских, на производственных участках.

4.3. Примеры практического использования

Пример 1. Заточка пильного диска Ø 300 мм для продольного пиления.
В деревообрабатывающем цехе пильный диск Ø 300 мм потерял остроту. Оператор устанавливает его на суппорт станка SSG 600 M-LF, настраивает передний и задний углы, после чего вручную затачивает каждый зуб. Благодаря линейной подаче и толкателю с демпфером съём металла равномерный по всей окружности.

Пример 2. Восстановление твердосплавного диска Ø 400 мм.
На производстве мебели используется твердосплавный диск Ø 400 мм для ламинированных плит. Оператор использует алмазный круг D64 и затачивает заднюю и переднюю грани каждого зуба. После заточки диск снова обеспечивает чистый рез без сколов.

Пример 3. Заточка диска со сколотыми зубьями.
Пильный диск Ø 250 мм получил сколы на нескольких зубьях. Станок SSG 600 M-LF позволяет затачивать пилы со сколотыми зубьями, восстанавливая их геометрию. Оператор регулирует величину съёма микрометрическим ходовым винтом и постепенно восстанавливает все повреждённые зубья.

5. Особенности и нюансы

5.1. Дополнительные функции и опции

5.2. Важные нюансы и ограничения

1. Диапазон заточки — Ø 100–600 мм.
2. Посадочный диаметр — Ø 20 мм (с проставочными кольцами до 75 мм).
3. Напряжение — 230 В, 50 Гц.
4. Мощность — 0,18 кВт (180 Вт).
5. Вес — 50 кг.
6. Габариты — 600 × 500 × 400 мм.
7. Управление — полностью ручное.
8. Обслуживание — периодическая правка кругов, очистка от стружки.

5.3. Как особенности повышают ценность

Линейная подача пильного диска — главное конкурентное преимущество SSG 600 M-LF. Она исключает отклонения в геометрии затачиваемого зуба и обеспечивает равномерный съём металла. Это напрямую влияет на качество реза и срок службы пильного диска.

Толкатель с упором и демпфером гарантирует одинаковый съём металла с каждого зуба, что особенно важно при заточке дисков с большим количеством зубьев. Реверсивный электродвигатель позволяет выбирать направление шлифования в зависимости от типа зуба. Микрометрическая регулировка съёма даёт возможность точно контролировать величину снимаемого слоя. Работа с любыми типами зубьев делает станок универсальным решением для деревообработки и металлообработки.

6. Техника безопасности

Перед началом работы: проверить целостность кабеля и корпуса, убедиться в заземлении розетки, надеть защитные очки, проверить состояние шлифовального круга.

Во время работы: не допускать попадания рук в зону вращения круга, не превышать допустимый диаметр пилы, не оставлять станок без присмотра, использовать СОЖ или охлаждение при необходимости.

После работы: отключить станок от сети, очистить от стружки и пыли, проверить состояние круга.

7. Интересный факт

Станок SSG 600 M-LF — это базовая модель в линейке заточных станков Kaindl для пильных дисков. Несмотря на ручное управление, он обеспечивает точность заточки, сопоставимую с полуавтоматическими станками, благодаря продуманной кинематике: линейной подаче, толкателю с демпфером и микрометрической регулировке съёма. Именно эта модель стала основой для популярного в России станка СЗТП-600Тл, который является её прямым аналогом.

8. Заключение

Ручной станок для заточки циркулярных пил SSG 600 M-LF — это надёжное, точное и универсальное оборудование для профессиональной заточки дисковых пил Ø 100–600 мм. Линейная подача, толкатель с демпфером, реверсивный двигатель, микрометрическая регулировка съёма и работа с любыми типами зубьев делают его оптимальным выбором для деревообрабатывающих цехов, ремонтных мастерских и производственных участков.

Причины для приобретения:

• Диапазон заточки Ø 100–600 мм.
• Заточка передней и задней грани зуба.
• Линейная подача — равномерный съём металла.
• Реверсивный электродвигатель.
• Микрометрическая регулировка съёма.
• Работа с любыми типами зубьев.
• Компактность и вес 50 кг.
• Производство Германия.

Чтобы купить Kaindl SSG 600 M-LF или заказать станок с доставкой, свяжитесь с нами. Поможем подобрать оснастку под ваши задачи.

«Kaindl SSG 600 M-LF — точная заточка циркулярных пил без компромиссов.»
