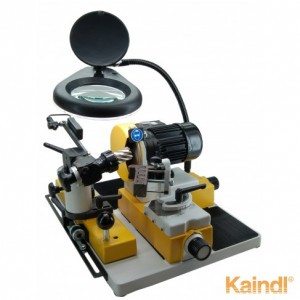

Станок для заточки корончатых сверл BKS

Станок BKS предназначен для заточки различного осевого инструмента.

Модель BKS имеет две основные базирующие системы для крепления инструмента:

• 1. цанговая угловая делительная головка
• 2. универсальное призматическое зажимное устройство

Патентованное универсальное призматическое зажимное устройство позволяет быстро крепить инструмент с различными цилиндрическими хвостовиками в диапазоне 1-20 мм, и с отличным качеством затачивать все типы сверл из быстрорежущей стали HSS и твердого сплава HM (также специальные сверла) и некоторый специальный инструмент.

При использовании угловой цанговой делительной головки можно затачивать:

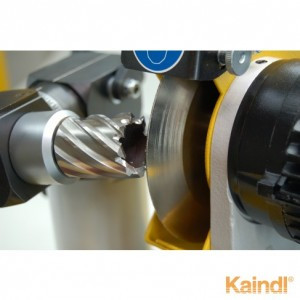

• - корончатые фрезы (сверла)
• - концевые фрезы
• - машинные сверла для сверлильно-присадочных станков
• - и другой осевой многорезцовый инструмент, требующий заточки по торцевой части и прямолинейной заточки боковой поверхности*.

Станок может затачивать резцы осевого инструмента по передней и задней грани, а так же межрезцовые впадины, полностью формировать геометрию резцов фрезы со сломанными зубьями, осуществлять прямолинейную заточку боковых режущих кромок.

При использовании универсального призматического зажимного устройства можно затачивать:

• - спиральные сверла правые и левые с классической подточкой перемычки
• - спиральные сверла правые и левые с крестообразной заточкой
• - сверла с ломаной режущей кромкой (для тяжелых условий сверления)
• - ступенчатые сверла
• - сверла по листовым материалам (в т.ч. для точечной сварки)
• - сверла по дереву с заточкой центра и боковых подрезателей, сверла Фоснера
• - мебельные сверла для сверлильно-присадочных станков сквозные и глухие
• - твердосплавные буры по камню и бетону
• - сверла с цилиндрическими и коническими хвостовиками
• - центровочные сверла
• - др. специальные сверла*
•  Так же на стойке крепления призмы можно закрепить дополнительное приспособление SVR, с помощью которого можно точить различный инструмент с креплением в цанге 5-6-8-10-12 мм:
• - зенковки
• - цековки
• - граверы
• - инструмент, требующий игольчатую заточку
• - и др. инструмент требующий цилиндрическую или коническую заточку*

 * - возможность заточки различных инструментов и необходимой для этого комплектации уточняйте у специалистов Kaindl

 Основная заточка сверл ведется по задней грани. Станок имеет плавную регулировку угла при вершине от 185 до 70 и плавную регулировку угла затыловки. Затачивать можно сверла с различной формой задней грани (затыловкой):

- радиусной затыловкой

- плоской задней гранью (затыловкой)

- ступенчатой затыловкой

- комбинированной затыловкой

Наиболее популярная – классическая подточка перемычки на цилиндрических спиральных сверлах осуществляется после основной заточки режущей части сверла без перестановки сверла в призме,  что значительно сокращает время заточки сверла.

Симметричная заточка сверл обеспечивается поворотной прецизионной зажимной призмой, что позволяет очень быстро и с отличным качеством затачивать различные типы сверл.

Призма имеет крепление типа «ласточкин хвост», что в совокупности с прецизионными ходовыми винтами и направляющими, обеспечивает повышенную точность заточки.

Модель BKS имеет три подвижных суппорта.

• 1. Поперечный суппорт (ход 70 мм по оси X) с мотором и заточным кругом. Перемещение его осуществляется при помощи высокоточного ходового винта с рукояткой.
• 2. Суппорт с универсальным призматическим зажимным устройством (ход 45 мм по оси Y). Перемещение так же осуществляется при помощи высокоточного ходового винта с рукояткой. На этом суппорте находится.
• 3. Перемещение второго суппорта 280 мм со стойкой угловой делительной головки (по оси Y) осуществляется вручную до регулируемого ограничителя хода. Упор имеет винтовую точную регулировку для настройки глубины захода заточного круга и демпфер для замедления движения в конце рабочего хода и предотвращения жесткого удара упора об ограничитель хода. На этом суппорте установлена регулируемая стойка с угловой головкой с поворотным делительным устройством для базирования затачиваемого инструмента и поворота его на определенный шаг резца. Угловая головка имеет плавную регулировку по двум осям (вертикальной и горизонтальной) что позволяет ее установить под любым углом по отношению к заточному кругу. Делительное устройство имеет сменные делительные кольца, устанавливаемые соответственно количеству резцов затачиваемого инструмента. Съемная вертикальная стойка угловой головки может регулироваться в поперечном направлении по отношению к перемещению суппорта, что позволяет настраивать станок на различную длину инструмента. Установка затачиваемого инструмента в патроне может быть произведена по лазерному указателю, входящему в стандартное оснащение станка.

 Станок оснащен быстросъемными фланцами, что позволяет быстро менять круги разной зернистости, формы и материала без переустановки круга на фланцах и, соответственно потери точности установки круга.

Технические характеристики*:

* - завод изготовитель оставляет за собой право незначительно изменять некоторые параметры.

** - максимальные размеры затачиваемого инструмента зависят от геометрических параметров инструмента и углов заточки. Уточняйте у наших специалистов.

 Базовая комплектация 15278 (для заточки осевого торцевого многорезцового инструмента):

Угловая делительная головка с цанговым патроном ER-32  - 1 шт.

- 11662 цанга ER32 Ø 10 мм  - 1 шт.

- 10984 делительное кольцо Ø 45 мм Т-8  - 1 шт.

- 10983 делительное кольцо Ø 45 мм Т-10  - 1 шт.

- 11096 лазерный указатель для первоначальной установки инструмента в патроне - 1 шт.

-  10905 универсальное призматическое приспособление для крепления цилиндрических хвостовиков Ø 1-20 мм    - 1 шт.

- 10903  прецизионная оптика с подсветкой  - 1 шт.

- 10890 корундовый шлифовальный круг 125x20x20мм зернистость K80 - 1 шт.

- 15329 алмазный шлифовальный круг D126/2, 125х20 мм, мет. связка - 1 шт.

- 15330 алмазный шлифовальный круг D126/3, 125х20 мм, мет. связка (радиусный)- 1 шт.

- 10899  быстросъемные фланцы для шлифовального круга   - 3 шт.

- 10908  алмазное правящее приспособление с роликом для корундовых кругов  - 1 шт.

- инструкция на русском языке   - 1 шт.
