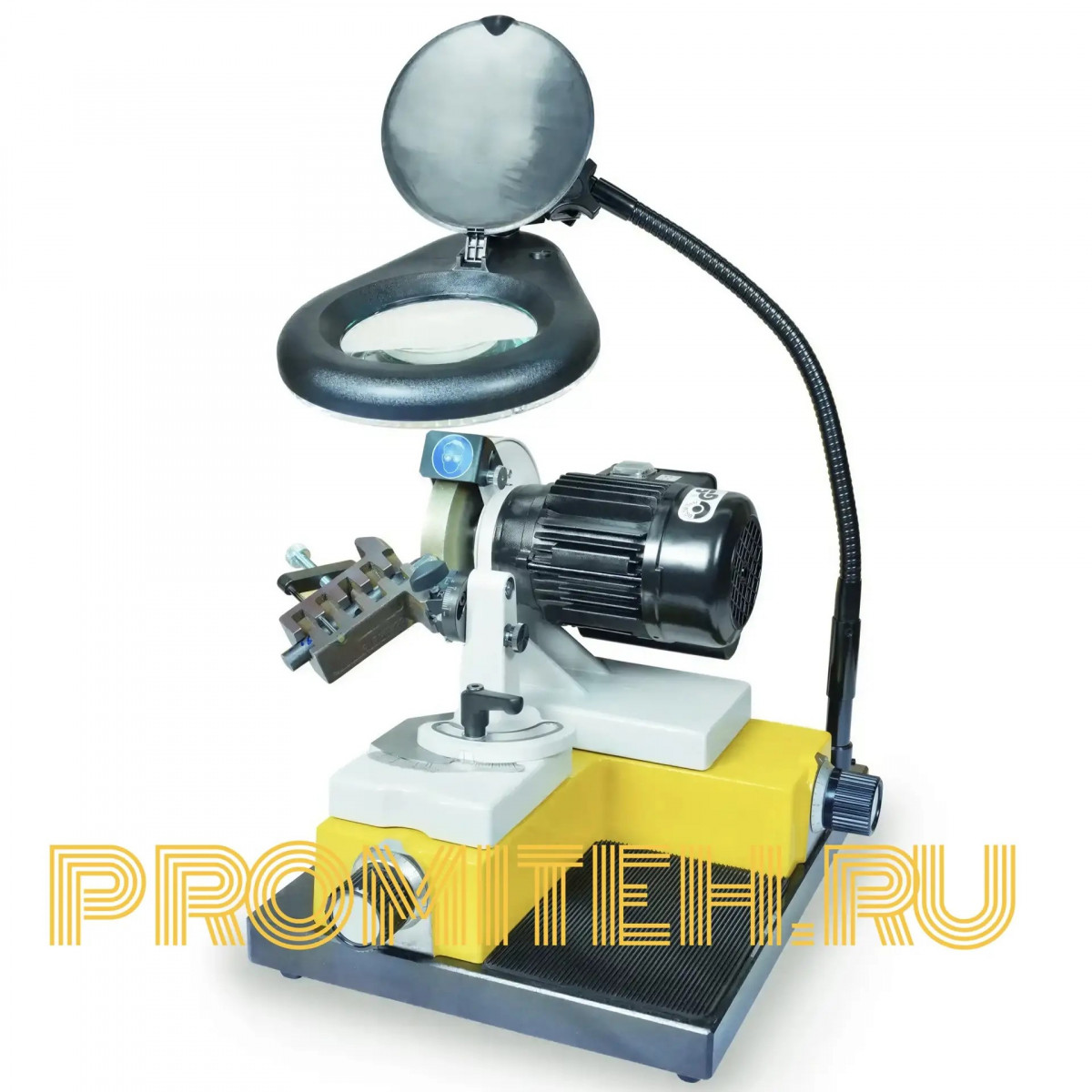

Станок для заточки сверл Kaindl BSM 20: точная заточка спиральных сверл Ø 2–20 мм

Станок для заточки сверл Kaindl BSM 20 — это профессиональный настольный заточной станок немецкого производства, предназначенный для высокоточной заточки спиральных сверл диаметром от 2 до 20 мм. Модель BSM 20 от Kaindl-Schleiftechnik Reiling GmbH является базовым станком в линейке сверлозаточного оборудования Kaindl и отличается запатентованной системой перекидной призмы, которая гарантирует высочайшую симметрию режущих кромок.

Станок затачивает спиральные сверла, ступенчатые сверла, сверла по листовому металлу, дереву, а также двухлезвийные фрезы из HSS и твердого сплава (включая специальные формы). Базовая комплектация включает CBN-шлифовальный круг (эльборовый) и прецизионную оптику с LED-подсветкой, что позволяет оператору точно контролировать процесс заточки. Станок поставляется в цветовой комбинации жёлтый/серый и готов к работе сразу после подключения к сети 230 В.

Ключевые выгоды для потребителя:

• Запатентованная перекидная призма — гарантирует высочайшую точность и симметрию режущих кромок.
• Диапазон заточки Ø 2–20 мм — подходит для большинства сверл, используемых в мастерских и на производстве.
• CBN-шлифовальный круг — формально-стабильный, износостойкий, не требует частой правки.
• Прецизионная оптика с LED-подсветкой — точный контроль геометрии заточки.
• Гранитная плита-основание — обеспечивает виброустойчивость и стабильность станка.
• Универсальность — заточка сверл из HSS, твердого сплава, а также специальных форм.
• Малый вес (22 кг) — станок можно переносить между рабочими местами.
• Компактные габариты — 370 × 350 × 270 мм, занимает минимум места на верстаке.

2. Технические характеристики

3. Комплект поставки

Особенность комплектации: Станок поставляется в собранном виде с установленным CBN-кругом и оптикой. Для работы требуется подключение к сети 230 В. Дополнительная оснастка (приспособление для правки круга, специальные призмы, сверлильные патроны) приобретается отдельно.

4. Применение и особенности использования

4.1. Принцип работы

Станок Kaindl BSM 20 работает по принципу заточки сверла с использованием запатентованной перекидной призмы. Оператор фиксирует сверло в призме, настраивает угол заточки и подаёт сверло к вращающемуся CBN-кругу. Перекидная призма позволяет затачивать обе режущие кромки с идеальной симметрией, что критически важно для точного сверления. Прецизионная оптика с LED-подсветкой даёт возможность визуально контролировать процесс и добиваться высокой точности геометрии.

Процесс заточки включает следующие этапы:

• Подготовка — установка сверла в призму, настройка угла заточки.
• Заточка — подача сверла к CBN-кругу, заточка первой режущей кромки.
• Переворот — перекидка призмы для заточки второй кромки.
• Контроль — визуальная проверка симметрии и геометрии через оптику.
• Финиш — при необходимости подточка перемычки и поперечной кромки.

4.2. Где применяется

• Заточка спиральных сверл из HSS и твердого сплава.
• Заточка ступенчатых сверл и сверл по листовому металлу.
• Заточка дереворежущих сверл и фрез.
• Заточка двухлезвийных фрез.
• Восстановление геометрии сверл после износа.
• Подточка перемычки и поперечной режущей кромки.
• Работа в инструментальных цехах, ремонтных мастерских, на производственных участках.

4.3. Примеры практического использования

Пример 1. Заточка сверла Ø 10 мм из HSS.
В ремонтном цехе сверло Ø 10 мм потеряло остроту. Оператор устанавливает его в призму Kaindl BSM 20, настраивает угол 118° и затачивает обе кромки. Благодаря перекидной призме симметрия кромок идеальна, сверло снова точно сверлит без увода.

Пример 2. Восстановление твердосплавного сверла.
На производстве требуется восстановить твердосплавное сверло Ø 15 мм. Оператор использует CBN-круг и прецизионную оптику, чтобы контролировать геометрию. После заточки сверло полностью восстанавливает режущие свойства.

Пример 3. Заточка ступенчатого сверла.
Для обработки листового металла используется ступенчатое сверло. Kaindl BSM 20 позволяет затачивать каждую ступень отдельно, сохраняя точность диаметров.

5. Особенности и нюансы

5.1. Дополнительные функции и опции

5.2. Важные нюансы и ограничения

1. Диапазон заточки — Ø 2–20 мм (призма 1–20 мм).
2. Напряжение — 230 В, 50 Гц.
3. Мощность — 0,12 кВт (120 Вт).
4. Частота вращения — 2840 об/мин.
5. Вес — 22 кг.
6. Габариты — 370 × 350 × 270 мм.
7. Обслуживание — периодическая правка CBN-круга, очистка от стружки.

5.3. Как особенности повышают ценность

Запатентованная перекидная призма — главное конкурентное преимущество Kaindl BSM 20. Она обеспечивает высочайшую симметрию режущих кромок, что напрямую влияет на точность сверления и срок службы сверла.

CBN-шлифовальный круг обладает высокой износостойкостью и не требует частой правки, что снижает эксплуатационные расходы. Прецизионная оптика с LED-подсветкой позволяет оператору видеть мельчайшие детали заточки и добиваться идеального результата. Гранитная плита-основание гасит вибрации и обеспечивает стабильность, критичную для точной заточки. Компактность и вес 22 кг позволяют использовать станок в небольших мастерских и перемещать его при необходимости.

6. Техника безопасности

Перед началом работы: проверить целостность кабеля и корпуса, убедиться в заземлении розетки, надеть защитные очки, проверить состояние шлифовального круга.

Во время работы: не допускать попадания рук в зону вращения круга, не превышать допустимый диаметр сверла, не оставлять станок без присмотра, использовать СОЖ или охлаждение при необходимости.

После работы: отключить станок от сети, очистить от стружки и пыли, проверить состояние круга.

7. Интересный факт

Станок Kaindl BSM 20 — это компактная альтернатива большим и дорогим заточным станкам. Благодаря запатентованной системе перекидной призмы, даже в небольшой мастерской можно затачивать сверла с точностью, которая раньше была доступна только на промышленных заточных центрах. CBN-круг (эльборовый) не требует частой правки и служит годами, а гранитное основание гасит вибрации, обеспечивая стабильность процесса.

8. Заключение

Станок для заточки сверл Kaindl BSM 20 — это надёжное, точное и компактное оборудование для профессиональной заточки спиральных сверл Ø 2–20 мм. Запатентованная перекидная призма, CBN-круг, прецизионная оптика с LED-подсветкой и гранитное основание делают его оптимальным выбором для инструментальных цехов, ремонтных мастерских и производственных участков.

Причины для приобретения:

• Запатентованная перекидная призма — идеальная симметрия кромок.
• Диапазон заточки Ø 2–20 мм.
• CBN-шлифовальный круг — износостойкий, не требует частой правки.
• Прецизионная оптика с LED-подсветкой.
• Гранитная плита-основание — виброустойчивость.
• Универсальность — HSS, твердый сплав, специальные формы.
• Компактность и вес 22 кг.
• Производство Германия.

Чтобы купить Kaindl BSM 20 или заказать станок с доставкой, свяжитесь с нами. Поможем подобрать оснастку под ваши задачи.

«Kaindl BSM 20 — точная заточка сверл без компромиссов.»
