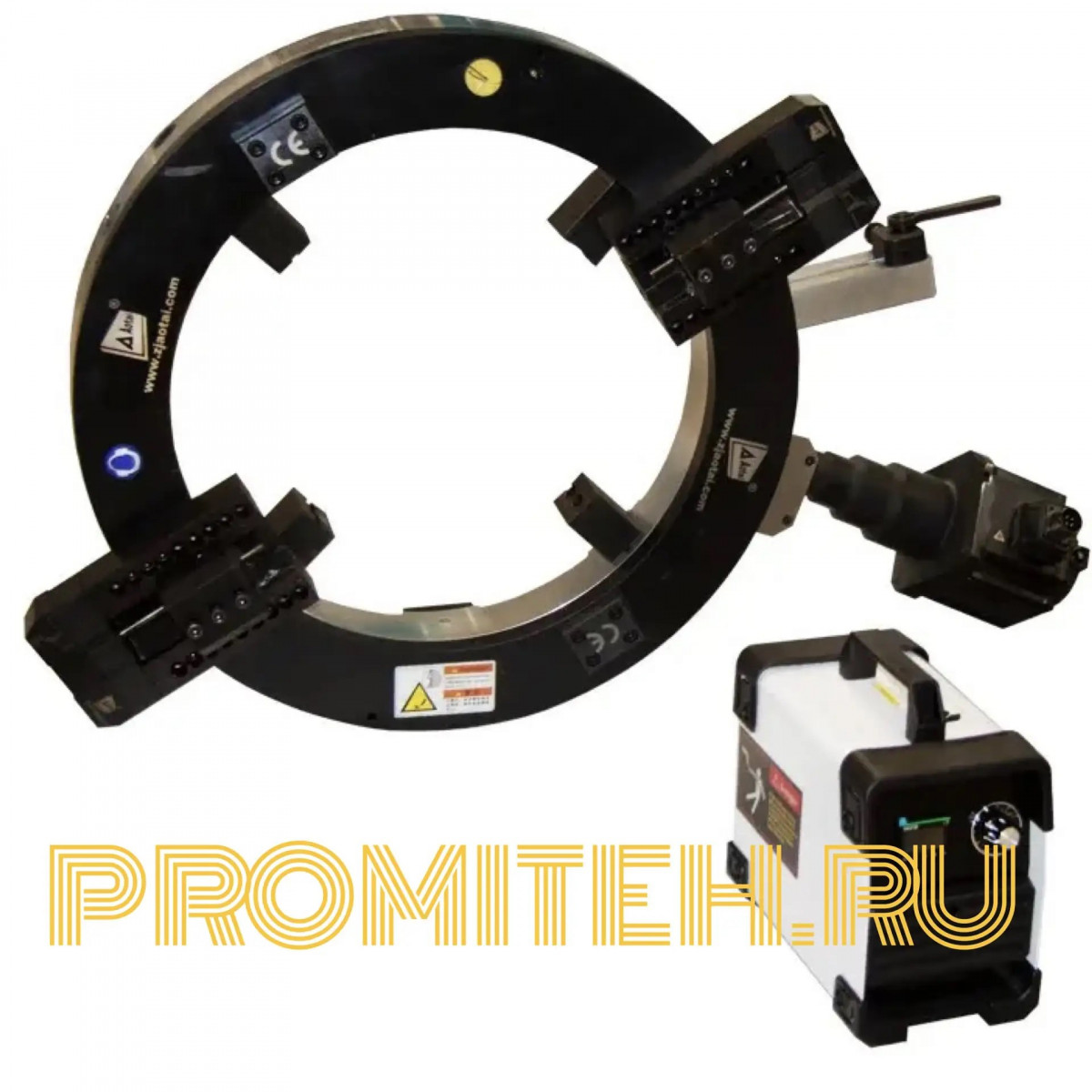

Труборез разъемный ISD-630 (P3-SD-630, ТР-630, ASD-630): техническое описание и руководство по эксплуатации

1. Назначение и область применения

Труборез разъемный ISD-630 — это профессиональное оборудование для холодной (безогневой) резки, торцевания и снятия фаски с труб диаметром от 426 до 630 мм. Аппарат относится к классу крупногабаритных разъемных труборезов и известен на рынке под несколькими обозначениями: P3-SD-630, ТР-630, ASD-630 (Heden), а также как труборез разъемный ТР-630Э (электрическое исполнение). Модель предназначена для работы с трубами крупного диаметра, применяемыми в магистральных трубопроводах, технологических линиях и металлоконструкциях.

Принцип действия основан на вращении резцедержателей вокруг неподвижной трубы. Разъемный корпус состоит из двух частей, которые соединяются непосредственно на трубе — это позволяет устанавливать станок на уже смонтированных трубопроводах, не демонтируя их. Модель ISD-630 оснащена электроприводом мощностью 2000 Вт (возможен пневмопривод 1500 л/мин), частота вращения — 14 об/мин, максимальная толщина стенки — 30 мм за одну операцию / 110 мм за серию операций.

Труборез находит широкое применение в нефтегазовой отрасли, химической промышленности, энергетике, судостроении, жилищно-коммунальном хозяйстве и на производственных участках. Он эффективно справляется с такими задачами, как резка труб из черной, нержавеющей и легированной стали, снятие фаски под сварку, торцевание фланцев, расточка и проточка поверхностей.

Ключевые выгоды для потребителя:

• Разъемный корпус — установка на уже смонтированных трубопроводах без демонтажа.
• Холодная резка — без теплового воздействия на материал, без изменения структуры металла.
• Одновременная резка и снятие фаски — за один проход два резца (отрезной + фасочный).
• Высокое качество кромки — торец правильной формы, не требующий дополнительной обработки.
• Компактность и малый вес — алюминиевый корпус (110 кг) или стальной (116 кг).
• Автоматическая подача — ход резца 0,07–0,2 мм/об.
• Универсальность приводов — электропривод, пневмопривод, сервопривод, гидропривод.
• Расширенный набор аксессуаров — компенсация овальности, расточной держатель, приспособление для наружной проточки, обработка фланцев.

---

2. Технические характеристики

2.1. Основные параметры

Параметр	Значение
Модель	ISD-630 (P3-SD-630, ТР-630, ASD-630)
Тип оборудования	Труборез разъемный (фаскосниматель)
Диаметр обрабатываемых труб	426–630 мм
Макс. толщина стенки за одну операцию	≤30 мм
Макс. толщина стенки за серию операций	≤110 мм
Частота вращения	14 об/мин
Электропривод	2000 Вт, 220 В, 50 Гц
Пневмопривод	1500 л/мин
Подача	Автоматическая, зубчатое колесо, 0,07–0,2 мм/об
Вес (алюминиевый корпус)	110 кг (ISD-630 Al)
Вес (стальной корпус)	116 кг (ТР-630Э)
Материал обработки	Сталь, нержавеющая сталь, легированная сталь
Привод	Электрический, пневматический, сервопривод, гидравлический
Гарантия	12 месяцев

2.2. Сравнение с другими моделями серии ТР

Линейка разъемных труборезов серии ТР включает 14 моделей для обработки труб диаметром от 20 до 1420 мм. Модель ТР-630 является представителем класса крупных труборезов, предназначенных для труб большого диаметра.

Характеристика	ТР-426	ТР-530	ТР-630	ТР-730
Диаметр труб	219–426 мм	325–530 мм	426–630 мм	530–730 мм
Макс. толщина стенки	110 мм	110 мм	110 мм	110 мм
Частота вращения	22 об/мин	20 об/мин	14 об/мин	12 об/мин
Электропривод	2000 Вт	2000 Вт	2000 Вт	2000 Вт
Вес (алюм./сталь)	73–90 / 85 кг	60,8–103 / 103 кг	110 / 116 кг	120 / 130 кг

Ключевые отличия трубореза ISD-630 (P3-SD-630, ТР-630, ASD-630):

• Разъемный корпус — установка на смонтированных трубопроводах.
• Холодная резка без теплового воздействия.
• Одновременная резка и снятие фаски за один проход.
• Автоматическая подача 0,07–0,2 мм/об.
• Алюминиевый корпус весом 110 кг (ISD-630 Al) или стальной 116 кг (ТР-630Э).
• Совместимость с электроприводом, пневмоприводом, сервоприводом и гидроприводом.

---

3. Комплект поставки

Наименование	Количество	Назначение
Труборез разъемный ISD-630 (P3-SD-630 / ТР-630)	1 шт.	Основной блок с разъемным корпусом и приводом
Блок управления с кабелем питания	1 шт.	Управление приводом
Резцедержатель	2 шт.	Крепление отрезного и фасочного резцов
Резец для торцевания	2 шт.	Обработка торца трубы
Резец для внешней фаски 30°	1 шт.	Снятие фаски 30°
Резец для внешней фаски 37,5°	1 шт.	Снятие фаски 37,5°
Комплекты кулачков №1–№5	по 4 шт.	Крепление и центрирование трубореза на трубе
Винт для крепления кулачков	18 шт.	Фиксация кулачков
Пластины проставочные (0,5 / 1 / 2 / 5 / 10 / 15 мм)	по 2 шт.	Точная настройка положения резцов
Бутыль для СОЖ	1 шт.	Подача смазочно-охлаждающей жидкости
Набор ключей шестигранных 1,5–10 мм	9 шт.	Обслуживание и регулировка
Держатель	2 шт.	Установка резцов
Рым-болт	2 шт.	Подъём и перемещение трубореза
Деревянный ящик для транспортировки	1 шт.	Хранение и защита станка
Руководство по эксплуатации	1 шт.	Инструкция по эксплуатации и безопасности

Особенность комплектации: Станок поставляется в деревянном ящике с полным набором для начала работы: два резцедержателя, отрезные и фасочные резцы, пять комплектов кулачков, набор шестигранных ключей, бутыль для СОЖ и рым-болты. Для расширения функциональности доступны дополнительные приспособления: система компенсации овальности, расточной держатель, приспособление для наружной проточки и обработки фланцев.

---

4. Применение и особенности использования

4.1. Как работает аппарат

Труборез разъемный ISD-630 работает по принципу вращения резцедержателей вокруг неподвижной трубы. Оператор устанавливает разъемный корпус на трубу, фиксирует его кулачками (4–8 штук в зависимости от диаметра) и включает привод. Каждый кулачок имеет отдельный привод для точной и жёсткой фиксации трубореза на трубе. Рабочим инструментом являются два резцедержателя: ход резца 0,07–0,2 мм/об. Холодная резка исключает тепловое воздействие на материал, сохраняя структуру металла.

Процесс обработки трубы включает следующие этапы:

• Подготовка — очистка поверхности трубы, установка разъемного корпуса на трубу.
• Фиксация — затяжка кулачков для жёсткой фиксации трубореза.
• Установка резцов — монтаж отрезного и/или фасочного резца в резцедержатели.
• Обработка — включение привода, автоматическая подача резцов.
• Контроль — визуальная проверка качества реза и фаски.

4.2. Где применяется

• Резка труб из черной, нержавеющей и легированной стали.
• Снятие фаски под сварку (типы U, V, Y, J, двойная V, составная).
• Торцевание фланцев и труб.
• Расточка и проточка поверхностей.
• Обработка смонтированных трубопроводов без демонтажа.
• Ремонтные работы на трубопроводах в нефтегазовой, химической, пищевой промышленности.
• Работа в стеснённых и полевых условиях.

4.3. Примеры практического использования

Пример 1. Резка и снятие фаски на магистральном трубопроводе.
На компрессорной станции требуется заменить участок трубопровода диаметром 630 мм без его демонтажа. Оператор устанавливает ISD-630 на трубу, закрепляет кулачками и за один проход выполняет отрезку и снятие фаски 37,5° под сварку. Холодная резка исключает необходимость дополнительной зачистки торца, а автоматическая подача 0,07–0,2 мм/об гарантирует высокое качество кромки.

Пример 2. Торцевание фланца.
При монтаже фланцевого соединения на трубопроводе диаметром 530 мм требуется обработать поверхность фланца. Труборез P3-SD-630 с расточным держателем выполняет проточку поверхности, обеспечивая герметичность соединения. Приспособление для наружной проточки позволяет выполнить операцию без демонтажа узла.

Пример 3. Работа в стеснённых условиях.
В судостроении требуется обработать трубу в трюме, где ограничено пространство. Алюминиевый корпус трубореза ISD-630 Al весом 110 кг позволяет оператору работать в труднодоступных местах. Разъемная конструкция упрощает монтаж на трубе в стеснённых условиях.

4.4. Решение типовых проблем

Проблема	Способ решения
Необходимость резки на смонтированном трубопроводе	Разъемный корпус устанавливается на трубу без демонтажа
Тепловое воздействие на материал	Холодная резка без изменения структуры металла
Необходимость снятия фаски под сварку	Одновременная резка и снятие фаски за один проход
Высокая овальность труб	Система компенсации овальности (опция)
Работа в стеснённых условиях	Алюминиевый корпус весом 110 кг (ISD-630 Al)
Резка труб из нержавеющей стали	Резцы из высокопрочной стали для различных видов сталей
Необходимость внутренней фаски	Расточной держатель (опция)
Обработка фланцев	Приспособление для обработки фланцев (опция)

---

5. Особенности и нюансы

5.1. Дополнительные функции и опции

Функция / Опция	Назначение
Разъемный корпус	Установка на смонтированных трубопроводах
Два резцедержателя	Одновременная резка и снятие фаски
Автоматическая подача	Ход резца 0,07–0,2 мм/об
Система компенсации овальности	Компенсация повышенной овальности труб
Расточной держатель	Внутренняя фаска и расточка
Приспособление для наружной проточки	Проточка поверхности до 200 мм, снятие коррозии
Приспособление для обработки фланцев	Торцевание и проточка фланцев
Четыре типа привода	Электро, пневмо, серво, гидро

5.2. Важные нюансы и ограничения

1. Диаметр труб — 426–630 мм.
2. Толщина стенки — до 30 мм за одну операцию / до 110 мм за серию операций.
3. Материал обработки — сталь, нержавеющая сталь, легированная сталь.
4. Электропитание — 220 В, 50 Гц.
5. Обслуживание — регулярная проверка состояния резцов и очистка от стружки.
6. Вес — 110 кг (ISD-630 Al) / 116 кг (ТР-630Э).
7. Установка — только на очищенную поверхность трубы.

5.3. Как особенности повышают ценность

Разъемная конструкция — главное конкурентное преимущество трубореза ISD-630 (P3-SD-630, ТР-630, ASD-630). Это позволяет устанавливать станок на уже смонтированные трубопроводы, что критически важно при ремонтных работах и в условиях действующего производства.

Холодная резка исключает тепловое воздействие на материал, что сохраняет структуру металла и исключает необходимость дополнительной зачистки торца. Одновременная резка и снятие фаски за один проход сокращает время обработки и повышает производительность. Автоматическая подача 0,07–0,2 мм/об обеспечивает высокую точность и повторяемость результатов. Алюминиевый корпус весом 110 кг (ISD-630 Al) упрощает работу в стеснённых условиях и на высоте. Совместимость с четырьмя типами приводов делает станок универсальным решением для любых условий эксплуатации. Приспособление для обработки фланцев расширяет функциональность станка, позволяя выполнять торцевание фланцев без демонтажа узла.

---

6. Техника безопасности

Работа с труборезом разъемным ISD-630 (P3-SD-630, ТР-630, ASD-630) требует соблюдения следующих правил:

6.1. Перед началом работы

• Проверить исправность кабеля, вилки и корпуса (при электроприводе).
• Убедиться в заземлении розетки.
• Проверить целостность и остроту резцов.
• Надеть защитные очки и перчатки.
• Убедиться в отсутствии посторонних предметов в рабочей зоне.
• Очистить поверхность трубы от грязи и ржавчины для надёжной фиксации.
• Проверить надёжность крепления рым-болтов (при перемещении трубореза).

6.2. Во время эксплуатации

• Не допускать попадания рук в зону вращения резцедержателей.
• Не превышать допустимую толщину стенки трубы.
• Не оставлять работающий станок без присмотра.
• Следить за состоянием резцов и своевременно их заменять.
• Не работать без установленных защитных элементов.
• При работе с трубами большого диаметра использовать рым-болты для страховки.

6.3. После завершения работы

• Отключить станок от сети (или перекрыть подачу воздуха).
• Очистить станок и рабочую зону от стружки.
• Проверить состояние резцов.
• Убрать станок в ящик для хранения.

---

7. Интересный факт

Разъемные труборезы серии ISD (P3-SD, ТР, ASD) — это оборудование, которое изменило подход к ремонту трубопроводов. До их появления резка труб на действующих объектах требовала либо демонтажа участка, либо использования газовой резки, что нарушало структуру металла и требовало дополнительной обработки. Разъемная конструкция, впервые применённая в труборезах серии P3-SD, позволила устанавливать станок непосредственно на трубу в любом месте — даже в середине трубопровода. Холодная резка с одновременным снятием фаски за один проход сделала эти машины незаменимыми в нефтегазовой отрасли, где каждая остановка производства стоит огромных денег. Современные модели ISD-630 (ТР-630, ASD-630) развивают эту концепцию: алюминиевый корпус весом 110 кг, четыре типа привода и расширенный набор аксессуаров делают их универсальным инструментом для монтажа и ремонта трубопроводов любого назначения.

---

8. Заключение

Труборез разъемный ISD-630 (P3-SD-630, ТР-630, ASD-630) — это надёжное, производительное и универсальное оборудование для холодной резки, торцевания и снятия фаски с труб диаметром до 630 мм. Разъемный корпус, автоматическая подача 0,07–0,2 мм/об, одновременная резка и снятие фаски, алюминиевый корпус весом 110 кг и совместимость с четырьмя типами приводов делают его оптимальным выбором для нефтегазовой, химической, энергетической и судостроительной отраслей.

Причины для приобретения:

• Разъемный корпус — установка на смонтированных трубопроводах.
• Холодная резка без теплового воздействия.
• Одновременная резка и снятие фаски за один проход.
• Автоматическая подача 0,07–0,2 мм/об.
• Алюминиевый корпус весом 110 кг (ISD-630 Al).
• Совместимость с электроприводом, пневмоприводом, сервоприводом и гидроприводом.
• Расширенный набор аксессуаров: компенсация овальности, расточной держатель, наружная проточка, обработка фланцев.
• Полная комплектация: отрезной и фасочный резцы, кулачки, ключи, ящик.

Для уточнения стоимости и условий поставки обратитесь к официальным дилерам. Оборудование окупается за счёт производительности, универсальности и качества обработки труб.

«Разъемный, холодный, точный — труборез для тех, кто работает на действующих трубопроводах.»
