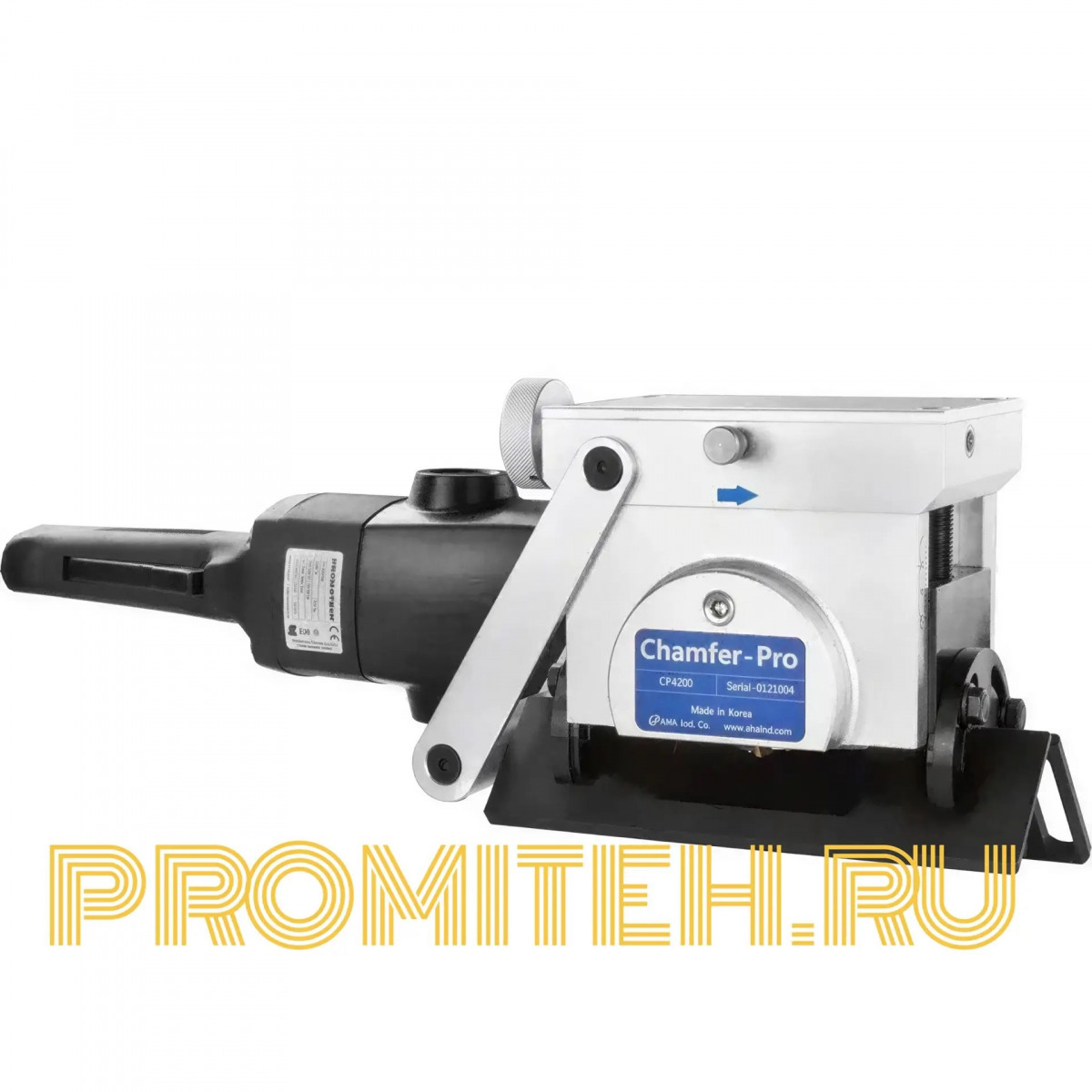

Модульная машина для снятия фаски AHA CF4200: техническое описание и руководство по эксплуатации

1. Назначение и область применения

Модульная машина для снятия фаски AHA CF4200 — это профессиональный кромкорез, предназначенный для подготовки кромок металлических листов и труб под сварной шов. Аппарат относится к классу фаскоснимателей (фаскорезов, кромкорезов) и отличается модульной конструкцией, позволяющей расширять функциональность за счёт дополнительных приспособлений и блоков подачи.

Принцип действия основан на фрезеровании кромки вращающейся режущей головкой с твердосплавными пластинами. Заготовка фиксируется относительно направляющих роликов, а оператор перемещает машину вдоль кромки или подаёт заготовку в зону реза. Модель CF4200 оснащена двигателем мощностью 2200 Вт, обеспечивающим частоту вращения 1800–5850 об/мин. Ширина снимаемой фаски достигает 42 мм, высота фаски при 45° — 30 мм. Угол фаски регулируется в диапазоне от 0° до 60°. Станок подключается к сети 220–240 В и имеет массу 13,6 кг.

Машина находит широкое применение в металлообработке, машиностроении, судостроении, нефтегазовой отрасли и на производственных участках. Она эффективно справляется с такими задачами, как подготовка кромок листового металла под сварку, снятие фаски с труб диаметром от 152 мм, обработка кромок под покраску или нанесение покрытий, а также финишная доводка сварных швов.

Ключевые выгоды для потребителя:

• Модульная конструкция — возможность расширения функциональности за счёт дополнительных приспособлений и блоков подачи.
• Высокая мощность 2200 Вт — быстрый съём материала даже с толстостенных заготовок.
• Широкий диапазон углов фаски — от 0° до 60° для различных типов сварных соединений.
• Максимальная ширина фаски 42 мм — подготовка кромок под сварку за один проход.
• 24 твердосплавные пластины — высокая стойкость режущего инструмента.
• Плавная регулировка скорости — 1800–5850 об/мин для разных материалов.
• Точная регулировка глубины — изменение на 0,2 мм одним касанием.
• Малая масса 13,6 кг — удобство работы в монтажных условиях.

---

2. Технические характеристики

2.1. Основные параметры

Параметр	Значение
Модель	AHA CF4200
Производитель	AHA
Тип оборудования	Модульная машина для снятия фаски (кромкорез, фаскосниматель)
Параметры питания	220–240 В, 50–60 Гц
Мощность двигателя	2200 Вт
Частота вращения	1800–5850 об/мин
Максимальная ширина фаски	42 мм
Максимальная высота фаски (45°)	30 мм
Диапазон угла фаски	0–60°
Количество твердосплавных пластин	24 шт.
Диаметр обрабатываемых труб	от 152 мм (стандартно от 610 мм)
Материал обработки	Металл (сталь, нержавеющая сталь, цветные металлы)
Масса	13,6 кг
Класс товара	Профессиональный
Гарантия	12 месяцев

2.2. Сравнение с другими моделями серии

Линейка фаскоснимателей AHA включает несколько моделей, различающихся конструкцией, способом подачи и диапазоном обрабатываемых диаметров. Модель CF4200 является базовым кромкорезом, на основе которого строятся ручные и автоматические модификации.

Характеристика	CF4200	EP1040-32	EP1040-00	AP1040-32
Тип	Базовый кромкорез	Ручной фаскосниматель	Ручной фаскосниматель	Автоматический фаскосниматель
Мощность	2200 Вт	2200 Вт	2200 Вт	2200 Вт
Диаметр труб	от 152 мм	от 254 мм	от 610 мм	от 254 мм
Толщина листа	—	10–40 мм	10–65 мм	5–40 мм
Макс. ширина фаски	42 мм	42 мм	42 мм	42 мм
Угол фаски	0–60°	0–45°	0–45°	0–45°
Особенности	Модульная конструкция, база для модификаций	Ручная подача, приспособление AP1040-SD	Ручная подача, приспособление AP1040-LD	Автоподача AP1020-FM, самоцентрирование

Ключевые отличия AHA CF4200:

• Модульная конструкция — база для создания ручных и автоматических модификаций.
• Диапазон угла фаски 0–60° — шире, чем у модификаций (0–45°).
• Малая масса 13,6 кг — удобство работы в монтажных условиях.
• 24 твердосплавные пластины — высокая стойкость режущего инструмента.
• Плавная регулировка скорости 1800–5850 об/мин.

---

3. Комплект поставки

Наименование	Количество	Назначение
Машина для снятия фаски CF4200	1 шт.	Основной блок с двигателем и режущей головкой
Рукоятка	1 шт.	Удержание и управление машиной при работе
Ключ шестигранный 3 мм	1 шт.	Обслуживание и регулировка узлов
Ключ шестигранный 4 мм	1 шт.	Обслуживание и регулировка узлов
Ключ рожковый накидной 13 мм	1 шт.	Крепление и настройка элементов
Упаковочная коробка	1 шт.	Транспортировка и хранение

Особенность комплектации: Базовая комплектация CF4200 включает машину, рукоятку и набор ключей. Для расширения функциональности приобретаются дополнительные приспособления: AP1040-SD для крепления на трубах, AP1040-LD для листов, блоки ручной подачи EP1020-AD и автоматической подачи AP1020-FM. Твердосплавные пластины для режущей головки также поставляются отдельно.

---

4. Применение и особенности использования

4.1. Как работает аппарат

Модульная машина для снятия фаски AHA CF4200 работает по принципу фрезерования кромки вращающейся режущей головкой. Оператор фиксирует машину относительно заготовки с помощью направляющих роликов, включает двигатель и плавно перемещает кромкорез вдоль кромки. Двигатель мощностью 2200 Вт обеспечивает частоту вращения от 1800 до 5850 об/мин — скорость подбирается под материал и толщину кромки. Глубина фаски регулируется с шагом 0,2 мм одним касанием. Угол фаски устанавливается в диапазоне от 0° до 60°.

Процесс снятия фаски включает следующие этапы:

• Подготовка — установка машины на кромку, фиксация направляющих роликов, подключение к сети 220 В.
• Настройка — выбор угла фаски, установка глубины реза, регулировка скорости вращения.
• Обработка — перемещение машины вдоль кромки с равномерной подачей.
• Контроль — визуальная проверка геометрии и качества фаски.

4.2. Где применяется

• Подготовка кромок листового металла под сварку.
• Снятие фаски с труб диаметром от 152 мм.
• Обработка кромок под покраску или нанесение покрытий.
• Финишная доводка сварных швов.
• Подготовка кромок под монтаж и сборку металлоконструкций.
• Обработка нержавеющей стали и цветных металлов.
• Снятие заусенцев после лазерной или плазменной резки.

4.3. Примеры практического использования

Пример 1. Подготовка кромок листового металла под сварку.
В цеху изготавливаются металлоконструкции из листа толщиной 20 мм. Требуется снять фаску 30° под сварной шов. Оператор устанавливает AHA CF4200 на кромку листа, фиксирует направляющие ролики, выставляет угол 30° и глубину реза. На скорости 4000 об/мин машина за один проход снимает фаску шириной 20 мм. Благодаря модульной конструкции кромкорез можно закрепить на приспособлении AP1040-LD для работы с листами.

Пример 2. Снятие фаски с трубы диаметром 610 мм.
При монтаже трубопровода требуется подготовить кромки труб под сварку. AHA CF4200 устанавливается на наружную поверхность трубы с помощью направляющих роликов. Оператор настраивает угол фаски 37,5° и глубину реза, после чего перемещает машину по окружности трубы. 24 твердосплавные пластины обеспечивают высокую стойкость и равномерный съём материала. Для труб меньшего диаметра (от 152 мм) используются дополнительные приспособления AP1040-SD.

Пример 3. Обработка кромок нержавеющей стали.
Для подготовки кромок нержавеющей стали под сварку используется AHA CF4200 с твердосплавными пластинами по нержавеющей стали. Оператор снижает скорость до 2000 об/мин, чтобы избежать перегрева кромки, и снимает фаску 45°. Плавная регулировка скорости позволяет подобрать оптимальный режим для каждого материала.

4.4. Решение типовых проблем

Проблема	Способ решения
Необходимость снятия фаски под разными углами	Диапазон угла фаски 0–60°
Обработка труб различного диаметра	Модульная конструкция с дополнительными приспособлениями
Точная регулировка глубины фаски	Изменение на 0,2 мм одним касанием
Обработка разных материалов	Плавная регулировка скорости 1800–5850 об/мин
Высокая стойкость режущего инструмента	24 твердосплавные пластины
Работа в монтажных условиях	Малая масса 13,6 кг и удобная рукоятка

---

5. Особенности и нюансы

5.1. Дополнительные функции и опции

Функция / Опция	Назначение
Модульная конструкция	Расширение функциональности за счёт дополнительных приспособлений
Плавная регулировка скорости	Подбор режима под различные материалы
Точная регулировка глубины (0,2 мм)	Точная настройка фаски одним касанием
Улучшенная конструкция режущей головки	Удобная замена наконечников
Приспособление AP1040-SD	Крепление на трубах и листах
Приспособление AP1040-LD	Крепление на листах толщиной 10–65 мм
Блок ручной подачи EP1020-AD	Улучшение контроля подачи при ручной работе
Блок автоматической подачи AP1020-FM	Автоматическая подача для серийной обработки

5.2. Важные нюансы и ограничения

1. Материал обработки — металл (сталь, нержавеющая сталь, цветные металлы).
2. Диаметр обрабатываемых труб — стандартно от 610 мм, с дополнительными приспособлениями от 152 мм.
3. Максимальная ширина фаски — 42 мм.
4. Максимальная высота фаски (45°) — 30 мм.
5. Электропитание — 220–240 В, 50–60 Гц.
6. Обслуживание — регулярная проверка состояния твердосплавных пластин и очистка от стружки.
7. Масса — 13,6 кг, удобство работы в монтажных условиях.

5.3. Как особенности повышают ценность

Модульная конструкция — главное конкурентное преимущество AHA CF4200. Одна базовая машина может быть преобразована в ручной фаскосниматель (EP1040-32, EP1040-00) или автоматический (AP1040-32, AP1040-00) за счёт установки дополнительных приспособлений и блоков подачи. Это избавляет от необходимости покупать отдельные станки для разных задач.

Диапазон угла фаски 0–60° шире, чем у большинства аналогов (обычно 0–45°), что позволяет готовить кромки под различные типы сварных соединений. Точная регулировка глубины с шагом 0,2 мм обеспечивает высокую точность обработки. 24 твердосплавные пластины гарантируют высокую стойкость режущего инструмента и равномерный съём материала. Малая масса 13,6 кг делает машину удобной для работы в монтажных условиях и на строительных площадках.

---

6. Техника безопасности

Работа с модульной машиной для снятия фаски AHA CF4200 требует соблюдения следующих правил:

6.1. Перед началом работы

• Проверить исправность кабеля, вилки и корпуса.
• Убедиться в заземлении розетки.
• Проверить целостность и остроту твердосплавных пластин.
• Надеть защитные очки и респиратор.
• Убедиться в отсутствии посторонних предметов в рабочей зоне.
• Надёжно зафиксировать заготовку перед обработкой.

6.2. Во время эксплуатации

• Не допускать попадания рук в зону вращения режущей головки.
• Не превышать допустимую скорость подачи.
• Не оставлять работающую машину без присмотра.
• При обработке металла использовать средства защиты органов дыхания от пыли и стружки.
• Следить за состоянием пластин и своевременно их заменять.
• Не работать без установленных защитных элементов.

6.3. После завершения работы

• Отключить машину от сети.
• Очистить машину и рабочую зону от стружки и пыли.
• Проверить состояние твердосплавных пластин.

---

7. Интересный факт

Фаскосниматели с модульной конструкцией — относительно новое слово в подготовке кромок под сварку. Долгое время считалось, что для листов и труб нужны разные станки: одни для плоских кромок, другие для цилиндрических поверхностей. Решение пришло через унификацию: базовая машина с фрезерной головкой и направляющими роликами может быть адаптирована под конкретную задачу за счёт быстросменных приспособлений. AHA CF4200 — одна из немногих машин на рынке, которая позволяет собрать из одной базы и ручной фаскосниматель, и автоматический станок для серийной обработки. Это особенно востребовано в нефтегазовой отрасли и судостроении, где приходится работать с трубами разных диаметров и листами различной толщины на одном объекте.

---

8. Заключение

Модульная машина для снятия фаски AHA CF4200 — это надёжное, производительное и универсальное оборудование для подготовки кромок металлических листов и труб под сварку. Мощность 2200 Вт, диапазон угла фаски 0–60°, максимальная ширина фаски 42 мм, 24 твердосплавные пластины, плавная регулировка скорости и модульная конструкция делают её оптимальным выбором для металлообрабатывающих производств, судостроения, нефтегазовой отрасли и ремонтных мастерских.

Причины для приобретения:

• Модульная конструкция — расширение функциональности за счёт дополнительных приспособлений.
• Высокая мощность — 2200 Вт.
• Диапазон угла фаски — 0–60°.
• Максимальная ширина фаски — 42 мм.
• 24 твердосплавные пластины для высокой стойкости.
• Плавная регулировка скорости — 1800–5850 об/мин.
• Точная регулировка глубины — 0,2 мм одним касанием.
• Малая масса — 13,6 кг для удобства работы в монтажных условиях.
• Полная комплектация — машина, рукоятка, ключи, упаковка.

«Одна база — множество решений: от листа до трубы, от ручной подачи до автоматической.»
