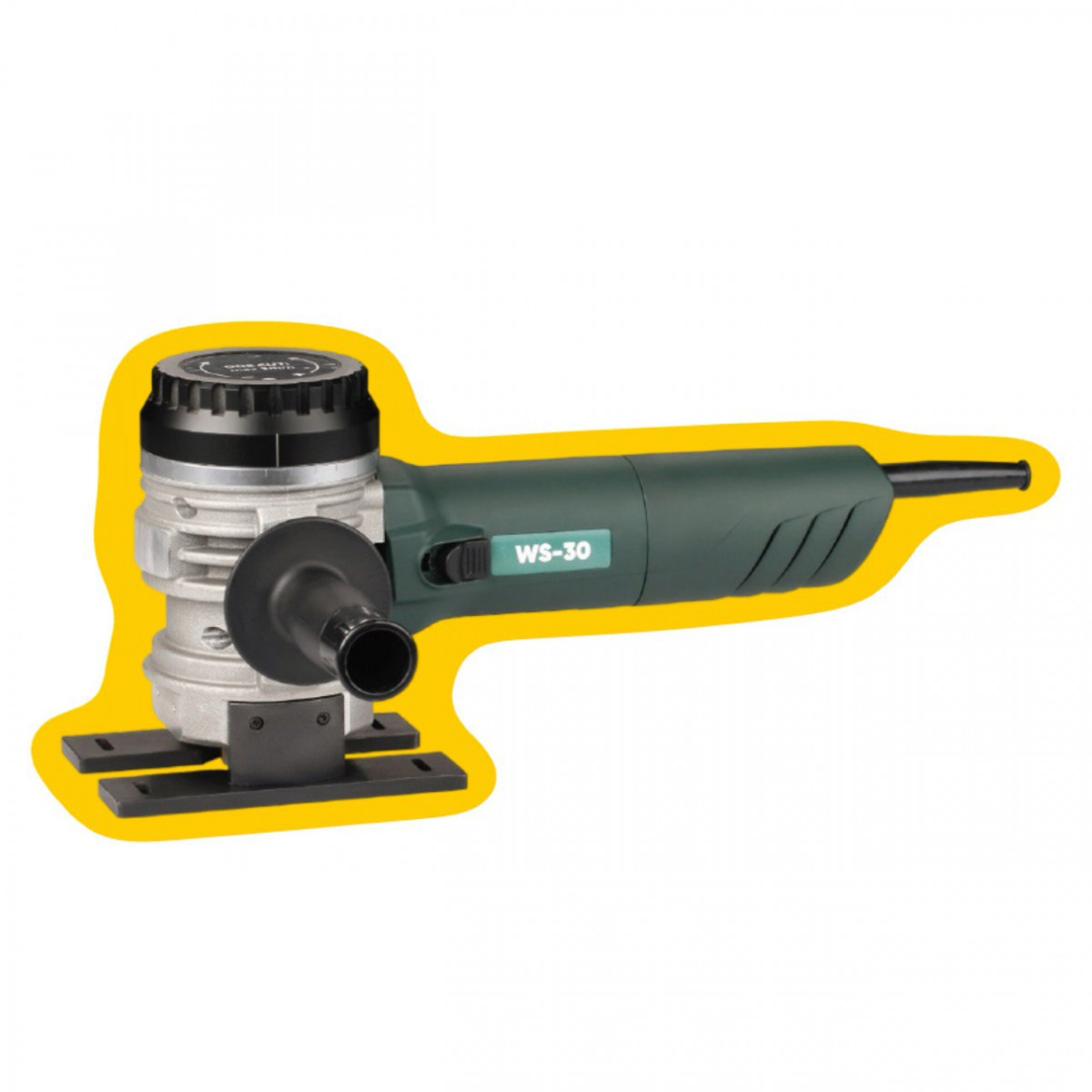

Ручной фрезер для зачистки сварных швов LIDEN WS-30: техническое описание и руководство по эксплуатации

1. Назначение и область применения

Ручной фрезер для зачистки сварных швов LIDEN WS-30 — это портативная высокопроизводительная машина, предназначенная для фрезерования сварных швов и подготовки кромок металлических изделий. Аппарат относится к классу ручных фаскоснимателей и отличается тем, что при работе не образуется пыль — в отличие от шлифовальных машин, фрезер снимает металл стружкой, что делает его незаменимым в цехах с повышенными требованиями к чистоте.

Принцип действия основан на торцевом фрезеровании вращающейся фрезерной головкой с твердосплавными режущими пластинами. Заготовка фиксируется относительно магнитной направляющей, а оператор перемещает фрезер вдоль шва. Модель WS-30 оснащена двигателем мощностью 1200 Вт со скоростью вращения 11 500 об/мин. Скорость вращения фрезерной головки составляет 3833 об/мин. Максимальная ширина срезаемого сварного шва — 30 мм, высота — от −2 до 10 мм. Регулировка глубины обработки выполняется в одно касание вращением регулятора с минимальным шагом 0,1 мм. Машина подключается к сети 220–240 В и имеет массу 6,5 кг.

Фрезер находит широкое применение в металлообработке, машиностроении, судостроении, нефтегазовой отрасли и на производственных участках. Он эффективно справляется с такими задачами, как удаление сварного шва с плоских поверхностей и внешних углов, обработка труб, подготовка кромок под сварку, а также финишная обработка поверхностей из стали, нержавеющей стали, цветных металлов и карбона.

Ключевые выгоды для потребителя:

• Работа без пыли — фрезерование вместо шлифования, стружка вместо абразивной пыли.
• Высокая мощность 1200 Вт — быстрый съём материала даже с толстостенных швов.
• Регулировка глубины в одно касание — минимальный шаг 0,1 мм для высокой точности.
• Антивибрационная конструкция — комфортная работа без утомления оператора.
• 3 твердосплавные пластины — высокая стойкость режущего инструмента.
• Лёгкая замена режущих пластин — быстрое обслуживание без специального инструмента.
• Обработка различных материалов — сталь, нержавейка, цветные металлы, карбон.
• Малая масса 6,5 кг — удобство работы в монтажных условиях.

---

2. Технические характеристики

2.1. Основные параметры

Параметр	Значение
Модель	LIDEN WS-30
Производитель	LIDEN (Швеция)
Тип оборудования	Ручной фрезер для зачистки сварных швов
Параметры сети	1~ 220–240 В, 50–60 Гц
Мощность	1200 Вт
Скорость вращения двигателя	11 500 об/мин
Скорость вращения фрезерной головки	3833 об/мин
Макс. ширина срезаемого шва	30 мм
Высота срезаемого шва	от −2 до 10 мм
Мин. шаг регулировки	0,1 мм
Регулировка высоты	В одно касание, вращением регулятора
Количество режущих пластин	3 шт.
Материал обработки	Сталь, нержавеющая сталь, цветные металлы, карбон
Масса	6,5 кг
Масса в упаковке	12,5 кг
Габариты упаковки	250 × 570 × 390 мм
Артикул	203
Гарантия	12 месяцев

2.2. Сравнение с другими моделями

Линейка ручных фрезеров LIDEN включает несколько моделей, различающихся мощностью и максимальной шириной срезаемого шва. Модель WS-30 является оптимальным решением для подготовки кромок под сварку на листовом металле и трубах.

Характеристика	LIDEN WS-30	LIDEN WS-50	LIDEN WS-80
Мощность	1200 Вт	1500 Вт	2200 Вт
Макс. ширина шва	30 мм	50 мм	80 мм
Скорость двигателя	11 500 об/мин	11 500 об/мин	10 000 об/мин
Масса	6,5 кг	8,5 кг	12 кг
Особенности	Компактный, антивибрационный	Для широких швов	Для толстостенных заготовок

Ключевые отличия LIDEN WS-30:

• Работа без пыли — фрезерование вместо шлифования.
• Регулировка глубины в одно касание с шагом 0,1 мм.
• Антивибрационная конструкция для комфортной работы.
• 3 твердосплавные режущие пластины.
• Обработка плоских поверхностей, внешних углов и труб.
• Малая масса 6,5 кг — удобство работы в монтажных условиях.

---

3. Комплект поставки

Наименование	Количество	Назначение
Фрезер LIDEN WS-30	1 шт.	Основной блок с двигателем
Фрезерная головка с тремя режущими пластинами	1 шт.	Торцевое фрезерование сварного шва
Режущая пластина	3 шт.	Сменные твердосплавные пластины
Магнитная направляющая	1 шт.	Фиксация фрезера на заготовке
Комплект ЗИП	1 комплект	Крепёж и расходные элементы
Руководство по эксплуатации	1 шт.	Инструкция по эксплуатации и безопасности
Пластиковый кейс	1 шт.	Транспортировка и хранение

Особенность комплектации: Станок поставляется в пластиковом кейсе с полным набором для начала работы: фрезерная головка с установленными пластинами, магнитная направляющая, комплект ЗИП и руководство. Дополнительные режущие пластины (для высоколегированной стали или нержавейки) приобретаются отдельно.

---

4. Применение и особенности использования

4.1. Как работает аппарат

Ручной фрезер LIDEN WS-30 работает по принципу торцевого фрезерования сварного шва вращающейся фрезерной головкой. Оператор устанавливает машину на заготовку, фиксирует магнитную направляющую, включает двигатель и плавно перемещает фрезер вдоль шва. Двигатель мощностью 1200 Вт обеспечивает скорость вращения 11 500 об/мин, а фрезерная головка вращается со скоростью 3833 об/мин. Глубина обработки регулируется в одно касание вращением регулятора с минимальным шагом 0,1 мм — это позволяет снимать шов послойно, без перегрузки двигателя.

Процесс зачистки сварного шва включает следующие этапы:

• Подготовка — установка фрезера на заготовку, фиксация магнитной направляющей, подключение к сети 220 В.
• Настройка — установка глубины реза вращением регулятора, проверка фиксации пластин.
• Обработка — перемещение фрезера вдоль шва с равномерной подачей.
• Контроль — визуальная проверка качества зачистки и геометрии шва.

4.2. Где применяется

• Удаление сварного шва с плоских поверхностей.
• Обработка внешних углов и труднодоступных мест.
• Зачистка сварных швов на трубах.
• Подготовка кромок под сварку.
• Обработка нержавеющей стали, цветных металлов и карбона.
• Финишная доводка сварных соединений.
• Работа в цехах с повышенными требованиями к чистоте (без пыли).

4.3. Примеры практического использования

Пример 1. Зачистка сварного шва на листовой нержавейке.
В цеху изготавливаются ёмкости из нержавеющей стали толщиной 6 мм. После сварки шов требует зачистки до «нулевой» видимости. Оператор устанавливает LIDEN WS-30 на поверхность, фиксирует магнитную направляющую и настраивает глубину реза 0,5 мм. На скорости 11 500 об/мин фрезер снимает шов за 3–4 прохода. Благодаря работе без пыли, оператор не использует респиратор и работает в комфортных условиях.

Пример 2. Обработка сварного шва на трубе.
При монтаже трубопровода требуется зачистить кольцевой сварной шов. Фрезер WS-30 устанавливается на наружную поверхность трубы с помощью магнитной направляющей. Оператор настраивает глубину реза и перемещает фрезер по окружности трубы. Антивибрационная конструкция гасит колебания, обеспечивая равномерный съём материала. Масса 6,5 кг позволяет работать на вертикальных участках трубопровода.

Пример 3. Подготовка кромок под сварку.
Для подготовки кромок листа толщиной 10 мм под сварной шов используется LIDEN WS-30. Оператор устанавливает угол обработки и снимает фаску за несколько проходов. Регулировка глубины в одно касание с шагом 0,1 мм позволяет точно контролировать съём. При работе с глубокой фаской (10 мм) рекомендуется снимать в 3–4 захода, чтобы не перегружать двигатель.

4.4. Решение типовых проблем

Проблема	Способ решения
Образование абразивной пыли при зачистке	Фрезерование вместо шлифования — стружка вместо пыли
Точная регулировка глубины шва	Регулировка в одно касание с шагом 0,1 мм
Высокая вибрация при работе	Антивибрационная конструкция
Обработка разных материалов	Подходит для стали, нержавейки, цветных металлов, карбона
Быстрый износ режущего инструмента	3 твердосплавные пластины с возможностью быстрой замены
Работа в монтажных условиях	Малая масса 6,5 кг и эргономичная конструкция
Перегрев двигателя при длительной работе	Режим работы с паузами для охлаждения двигателя

---

5. Особенности и нюансы

5.1. Дополнительные функции и опции

Функция / Опция	Назначение
Магнитная направляющая	Фиксация фрезера на заготовке для точного ведения
Антивибрационная конструкция	Комфортная работа без утомления оператора
Регулировка глубины в одно касание	Точная настройка съёма с шагом 0,1 мм
3 твердосплавные пластины	Высокая стойкость режущего инструмента
Лёгкая замена пластин	Быстрое обслуживание без специального инструмента
Пластиковый кейс	Транспортировка и хранение

5.2. Важные нюансы и ограничения

1. Материал обработки — сталь, нержавеющая сталь, цветные металлы, карбон.
2. Максимальная ширина срезаемого шва — 30 мм.
3. Высота срезаемого шва — от −2 до 10 мм.
4. Электропитание — 220–240 В, 50–60 Гц.
5. Режим работы — с паузами для охлаждения двигателя (при температуре свыше 120°C возможен выход из строя).
6. Глубокая фаска — снятие за один раз может привести к поломке; рекомендуется 3–4 захода.
7. Масса — 6,5 кг, удобство работы в монтажных условиях.
8. Обслуживание — регулярная проверка состояния режущих пластин и очистка от стружки.

5.3. Как особенности повышают ценность

Работа без пыли — главное конкурентное преимущество LIDEN WS-30 перед шлифовальными машинами. При фрезеровании металл снимается стружкой, а не абразивной пылью. Это критично в цехах с повышенными требованиями к чистоте, а также избавляет оператора от необходимости использовать респиратор.

Регулировка глубины в одно касание с минимальным шагом 0,1 мм обеспечивает высокую точность обработки. Оператор может снимать шов послойно, контролируя съём и не перегружая двигатель. Антивибрационная конструкция гасит колебания, что снижает утомляемость при длительной работе и повышает качество обработки. 3 твердосплавные пластины с возможностью быстрой замены обеспечивают высокую стойкость инструмента и минимальные простои. Малая масса 6,5 кг и эргономичная конструкция делают фрезер удобным для работы на вертикальных поверхностях и в монтажных условиях.

---

6. Техника безопасности

Работа с ручным фрезером LIDEN WS-30 требует соблюдения следующих правил:

6.1. Перед началом работы

• Внимательно изучить руководство по эксплуатации и безопасности.
• Проверить исправность кабеля, вилки и корпуса.
• Убедиться в заземлении розетки.
• Проверить целостность и остроту режущих пластин.
• Надеть защитные очки и перчатки.
• Убедиться в отсутствии посторонних предметов в рабочей зоне.
• Надёжно зафиксировать заготовку перед обработкой.

6.2. Во время эксплуатации

• Не допускать попадания рук в зону вращения фрезерной головки.
• Не превышать допустимую скорость подачи.
• Не оставлять работающий фрезер без присмотра.
• Следить за температурой двигателя — при перегреве сделать паузу для охлаждения.
• Не снимать глубокую фаску за один проход — работать в 3–4 захода.
• Следить за состоянием пластин и своевременно их заменять.

6.3. После завершения работы

• Отключить фрезер от сети.
• Очистить фрезер и рабочую зону от стружки.
• Проверить состояние режущих пластин.

---

7. Интересный факт

Фрезерование сварных швов вместо шлифования — технология, которая набирает популярность в металлообработке. Долгое время швы зачищали исключительно шлифовальными машинами, несмотря на образование абразивной пыли и неравномерность съёма. Однако с развитием твердосплавных пластин и компактных фрезерных головок стало возможным снимать металл стружкой, а не абразивом. LIDEN WS-30 — одна из немногих машин на рынке, которая сочетает мощность 1200 Вт, антивибрационную конструкцию и массу всего 6,5 кг. Это позволяет использовать фрезер и для финишной зачистки нержавейки, и для подготовки кромок под сварку, и для обработки труб — без пыли и с минимальным риском повреждения поверхности.

---

8. Заключение

Ручной фрезер для зачистки сварных швов LIDEN WS-30 — это надёжное, производительное и компактное оборудование для фрезерования сварных швов и подготовки кромок. Мощность 1200 Вт, регулировка глубины в одно касание с шагом 0,1 мм, антивибрационная конструкция, 3 твердосплавные пластины и малая масса 6,5 кг делают его оптимальным выбором для металлообрабатывающих производств, судостроения, нефтегазовой отрасли и ремонтных мастерских.

Причины для приобретения:

• Работа без пыли — фрезерование вместо шлифования.
• Высокая мощность — 1200 Вт.
• Регулировка глубины в одно касание с шагом 0,1 мм.
• Антивибрационная конструкция для комфортной работы.
• 3 твердосплавные режущие пластины.
• Обработка стали, нержавейки, цветных металлов, карбона.
• Малая масса — 6,5 кг для удобства работы в монтажных условиях.
• Полная комплектация — фрезерная головка, пластины, магнитная направляющая, ЗИП, кейс.
