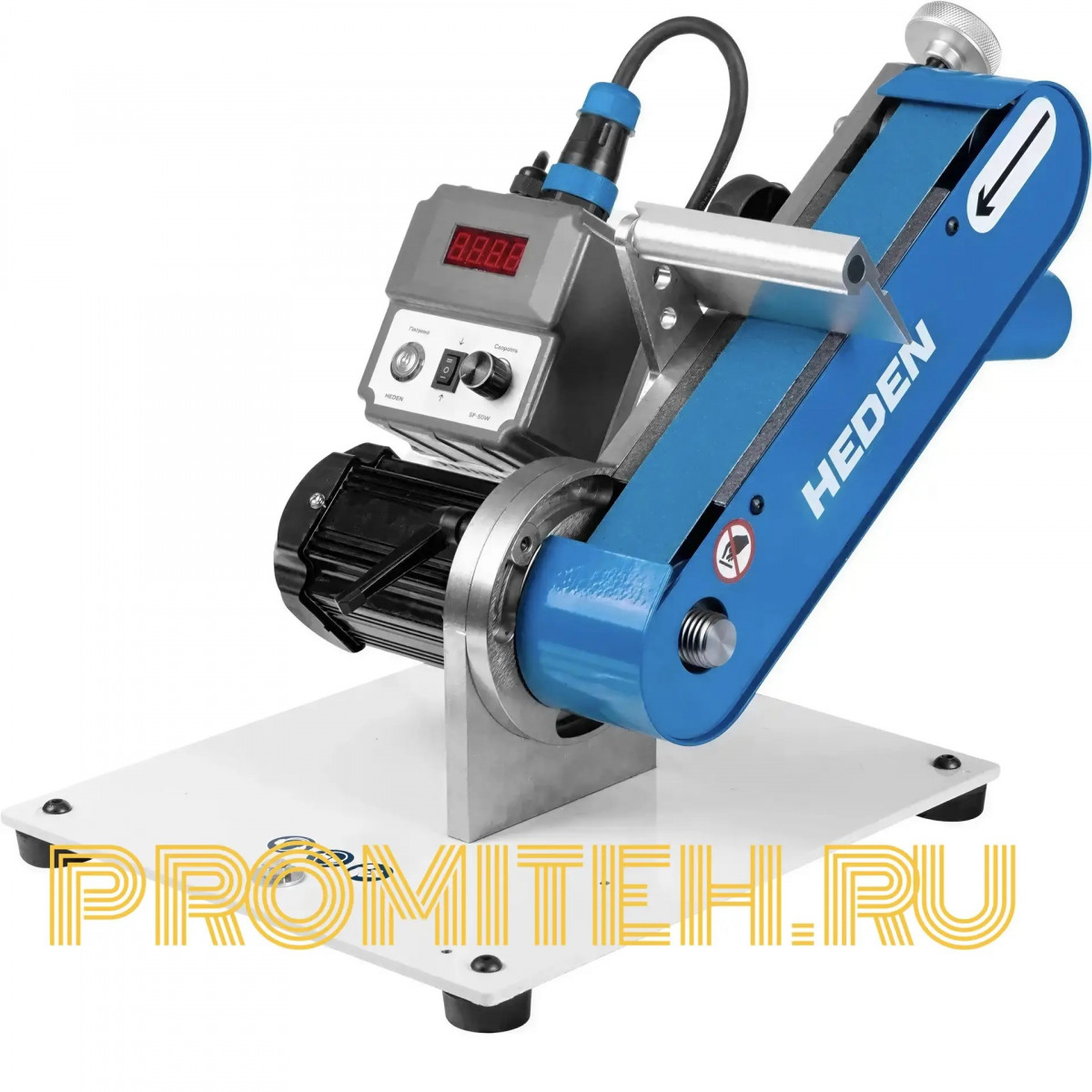

Ленточный шлифовальный станок Heden SF-50W: техническое описание и руководство по эксплуатации

1. Назначение и область применения

Ленточный шлифовальный станок Heden SF-50W — это профессиональный многофункциональный настольный гриндер, разработанный для прецизионной обработки металлов, древесины и полимерных материалов. Модель спроектирована как универсальная заточная система, идеально адаптированная для высокоточной заточки, правки и профилирования режущего, столярного и специализированного инструмента

Принцип действия основан на движении узкой абразивной ленты по направляющим роликам. Заготовка прижимается к движущейся ленте, которая снимает слой материала, формируя ровную поверхность или затачивая кромку. Модель SF-50W оснащена бесщеточным (бесколлекторным) двигателем мощностью 550 Вт, обеспечивающим плавную регулировку скорости движения ленты в диапазоне от 100 до 3200 об/мин. Габариты шлифовальной ленты составляют 785 × 50 мм. Станок подключается к сети 230 В и имеет массивное литое основание, которое полностью гасит микровибрации

Станок находит широкое применение в слесарных и столярных мастерских, инструментальных производствах, ремонтных цехах и на участках финишной обработки. Он эффективно справляется с такими задачами, как высокоточная заточка столярного инструмента, правка и профилирование режущих кромок, радиусное шлифование, торцевание заготовок, выведение плоских спусков и деликатная полировка поверхностей

Ключевые выгоды для потребителя:

• Плавная регулировка скорости — от 100 до 3200 об/мин для работы с металлом, деревом и полимерами.
• Бесщеточный двигатель 550 Вт — надежность и долговечность без замены щеток.
• Цифровой блок управления — точный визуальный контроль оборотов в реальном времени.
• Поворотный механизм — точное удержание угла при заточке инструмента.
• Смена положения рабочей зоны — от вертикального до горизонтального за счет поворота корпуса.
• Массивное литое основание — полное гашение микровибраций для идеальной геометрии.
• Микрорегулировка положения ленты — стабильный ход без смещения.
• Богатая комплектация — приспособления для заточки резцов и сверл, полировальный круг.

---

2. Технические характеристики

2.1. Основные параметры

Параметр	Значение
Модель	Heden SF-50W
Артикул	210.018
Производитель	HEDEN
Тип станка	Многофункциональный ленточный шлифовальный станок (гриндер)
Параметры питания	230 В, 50 Гц, 1-фазный
Мощность	550 Вт
Тип двигателя	Бесщеточный (бесколлекторный)
Скорость движения ленты	100–3200 об/мин (плавная регулировка)
Габариты шлифовальной ленты	785 × 50 мм
Сила тока	3,9 А
Материал обработки	Металл, дерево, полимерные материалы
Масса	18,3 кг
Класс товара	Профессиональный
Гарантия	12 месяцев

2.2. Сравнение с другими моделями серии SF

Линейка ленточных шлифовальных станков Heden включает несколько моделей, различающихся мощностью, шириной ленты, количеством скоростей и конструкцией. Модель SF-50W является самой компактной и лёгкой в серии, с питанием от однофазной сети и расширенной комплектацией для заточки инструмента.

Характеристика	SF-50W	SF-100	SF-75	SF-150
Мощность	550 Вт	1500 Вт	3000 Вт	3500 Вт
Питание	230 В	230 / 400 В	400 В	400 В
Скорость ленты	100–3200 об/мин	19 м/с	30 м/с	29 м/с
Габариты ленты	785 × 50 мм	100 × 1220 мм	75 × 2000 мм	150 × 2000 мм
Масса	18,3 кг	38 кг	72 кг	89,5 кг
Особенности	Компактный, заточной, цифровое управление	Компактный, питание 230 В	Базовая стационарная	Широкая лента

Ключевые отличия Heden SF-50W:

• Питание от 230 В — работа от обычной розетки.
• Компактные габариты и малая масса — 18,3 кг.
• Цифровой блок управления с плавной регулировкой скорости 100–3200 об/мин.
• Поворотный механизм для точного удержания угла заточки.
• Богатая комплектация — приспособления для заточки резцов и сверл, полировальный круг.
• Массивное литое основание для гашения вибраций.

---

3. Комплект поставки

Наименование	Количество	Назначение
Станок шлифовальный ленточный Heden SF-50W	1 шт.	Основной блок с двигателем и приводом
Лента шлифовальная P80 785 × 50 мм	1 шт.	Для черновой обработки и съёма материала
Лента шлифовальная AZ-120 785 × 50 мм	1 шт.	Для чистовой обработки и доводки
Заточное приспособление для резцов	1 шт.	Точная заточка токарных и строгальных резцов
Приспособление для заточки сверл	1 шт.	Заточка спиральных сверл под заданным углом
Хлопковый полировальный круг	1 шт.	Финишная полировка кромок и поверхностей
Конический адаптер шпинделя	1 шт.	Крепление полировального круга на шпиндель
Штифт направляющий	1 шт.	Фиксация заготовок при заточке
Держатель круга	1 шт.	Установка полировального круга
Ключ для фиксации и откручивания прижимной гайки	1 шт.	Обслуживание и замена оснастки
Руководство по эксплуатации	1 шт.	Инструкция по эксплуатации
Фирменная упаковка	1 шт.	Транспортировка и хранение

Особенность комплектации: Станок поставляется с двумя шлифовальными лентами (P80 и AZ-120), приспособлениями для заточки резцов и сверл, а также полировальным кругом с держателем. Это позволяет сразу приступить к работе без дополнительных покупок

---

4. Применение и особенности использования

4.1. Как работает аппарат

Ленточный шлифовальный станок Heden SF-50W работает по принципу движения абразивной ленты по направляющим роликам. Оператор устанавливает заготовку на опорную площадку и прижимает её к движущейся ленте. Бесщеточный двигатель мощностью 550 Вт обеспечивает стабильное движение ленты с плавной регулировкой скорости от 100 до 3200 об/мин. Цифровой блок управления позволяет точно настроить обороты под конкретный материал — низкие для металла, высокие для дерева и полимеров. Поворотный механизм корпуса дает возможность менять положение рабочей зоны от вертикального до горизонтального[reference:4].

Процесс шлифования включает следующие этапы:

• Подготовка — установка станка на ровной поверхности, подключение к сети 230 В.
• Настройка скорости — выбор оборотов в зависимости от материала и задачи.
• Установка угла — фиксация заготовки под заданным углом с помощью поворотного механизма.
• Обработка — прижатие заготовки к ленте с усилием, обеспечивающим равномерный съём материала.
• Контроль — визуальная проверка качества обработанной поверхности.

4.2. Где применяется

• Высокоточная заточка столярного инструмента (стамески, ножи рубанков).
• Правка и профилирование режущего инструмента (резцы, сверла).
• Радиусное шлифование и выравнивание вогнутых поверхностей.
• Торцевание заготовок и выведение плоских спусков.
• Деликатная полировка кромок и поверхностей.
• Шлифование деталей из металла, дерева и полимерных материалов.
• Снятие заусенцев после резки или механической обработки.

4.3. Примеры практического использования

Пример 1. Заточка стамесок в столярной мастерской.
В столярной мастерской требуется заточить набор стамесок под углом 25°. Оператор устанавливает Heden SF-50W на верстаке, подключает к сети 230 В, фиксирует стамеску в заточном приспособлении и настраивает скорость на 800 об/мин. Благодаря поворотному механизму угол удерживается точно, а цифровой блок показывает текущие обороты. После заточки на ленте P80 оператор переходит на ленту AZ-120 для доводки кромки

Пример 2. Заточка сверл в ремонтном цехе.
Для заточки спиральных сверл диаметром 5–10 мм используется приспособление из комплекта. Оператор устанавливает сверло в держатель, выставляет необходимый угол и обрабатывает кромку на скорости 1200 об/мин. Станок обеспечивает стабильную скорость ленты, что гарантирует равномерный съём материала и правильную геометрию сверла.

Пример 3. Полировка кромок после шлифовки.
При изготовлении ножей требуется полировка режущей кромки после заточки. Оператор устанавливает хлопковый полировальный круг на шпиндель через конический адаптер и обрабатывает кромку на высокой скорости. SF-50W с массивным литым основанием гасит вибрации, обеспечивая зеркальную поверхность без рисок.

4.4. Решение типовых проблем

Проблема	Способ решения
Отсутствие трёхфазной сети в мастерской	Питание от 230 В — станок работает от обычной розетки
Нехватка места на верстаке	Компактные габариты и масса 18,3 кг
Неровная поверхность после шлифования	Массивное литое основание гасит микровибрации
Смещение ленты при работе	Система микрорегулировки положения ленты
Сложность заточки под точным углом	Поворотный механизм для точного удержания угла
Перегрев кромки при заточке	Плавная регулировка скорости от 100 об/мин

---

5. Особенности и нюансы

5.1. Дополнительные функции и опции

Функция / Опция	Назначение
Цифровой блок управления	Плавная регулировка скорости и визуальный контроль оборотов
Поворотный механизм корпуса	Смена положения рабочей зоны от вертикального до горизонтального
Поворотный механизм для удержания угла	Точная заточка инструмента под заданным углом
Передний ведомый шкив	Эффективное радиусное шлифование и выравнивание вогнутых поверхностей
Универсальная опорная площадка	Торцевание заготовок, выведение плоских спусков
Микрорегулировка положения ленты	Стабильный ход ленты без смещения

5.2. Важные нюансы и ограничения

1. Материал обработки — металл, дерево, полимерные материалы.
2. Габариты ленты — 785 × 50 мм, замена ленты быстрая и удобная.
3. Скорость движения ленты — 100–3200 об/мин, плавная регулировка.
4. Электропитание — 230 В, 50 Гц, 1-фазный.
5. Обслуживание — регулярная проверка состояния ленты и очистка от стружки.
6. Масса — 18,3 кг, станок можно переставлять силами одного человека.

5.3. Как особенности повышают ценность

Питание от 230 В — ключевое преимущество SF-50W перед старшими моделями серии. Станок можно подключить к обычной розетке, что делает его доступным для небольших мастерских, гаражей и участков без трёхфазной сети.

Цифровой блок управления с плавной регулировкой скорости от 100 до 3200 об/мин позволяет работать с разными материалами: низкие обороты для металла (без перегрева кромки), высокие — для дерева и полимеров. Поворотный механизм для точного удержания угла делает станок идеальным для заточки инструмента. Массивное литое основание полностью гасит микровибрации, гарантируя идеальную точность геометрии при заточке. Богатая комплектация — приспособления для заточки резцов и сверл, полировальный круг — расширяет функциональность станка без дополнительных вложений

---

6. Техника безопасности

Работа с ленточным шлифовальным станком Heden SF-50W требует соблюдения следующих правил:

6.1. Перед началом работы

• Проверить исправность кабеля, вилки и корпуса.
• Убедиться в заземлении розетки.
• Проверить натяжение и целостность шлифовальной ленты.
• Надеть защитные очки и респиратор.
• Убедиться в отсутствии посторонних предметов в рабочей зоне.
• Закрепить основание станка на рабочей поверхности.

6.2. Во время эксплуатации

• Не допускать попадания рук в зону движения ленты.
• Не превышать допустимое усилие прижатия заготовки.
• Не оставлять работающий станок без присмотра.
• При обработке металла использовать средства защиты органов дыхания от пыли и стружки.
• Следить за состоянием ленты и своевременно её заменять.
• Не работать без установленных защитных элементов.

6.3. После завершения работы

• Отключить станок от сети.
• Очистить станок и рабочую зону от стружки и пыли.
• Проверить состояние шлифовальной ленты.

---

7. Интересный факт

Ленточные гриндеры с плавной регулировкой скорости — относительно новое слово в заточном оборудовании. Долгое время считалось, что для заточки инструмента достаточно фиксированной скорости, подобранной эмпирически. Однако с развитием бесщеточных двигателей и частотных регуляторов стало возможным плавно менять обороты в широком диапазоне, подстраиваясь под конкретный материал и задачу. Heden SF-50W — одна из немногих настольных моделей, где диапазон 100–3200 об/мин сочетается с цифровым контролем и компактной массой 18,3 кг. Это позволяет использовать один станок и для грубой обдирки металла, и для деликатной полировки дерева, и для заточки инструмента — без замены оснастки и переналадки.

---

8. Заключение

Ленточный шлифовальный станок Heden SF-50W — это компактное, лёгкое и многофункциональное оборудование для прецизионной обработки металлов, дерева и полимерных материалов. Питание от 230 В, масса 18,3 кг, цифровой блок управления с плавной регулировкой скорости 100–3200 об/мин и богатая комплектация делают его оптимальным выбором для небольших мастерских, инструментальных производств и участков без трёхфазной сети. Поворотный механизм для точного удержания угла и массивное литое основание обеспечивают высокую точность заточки.

Причины для приобретения:

• Питание от 230 В — работа от обычной розетки.
• Компактные габариты и малая масса — 18,3 кг.
• Плавная регулировка скорости — 100–3200 об/мин.
• Цифровой блок управления с визуальным контролем оборотов.
• Поворотный механизм для точного удержания угла заточки.
• Богатая комплектация — ленты P80 и AZ-120, приспособления для заточки, полировальный круг.
• Массивное литое основание для гашения вибраций.
• Бесщеточный двигатель мощностью 550 Вт.

Для уточнения стоимости и условий поставки обратитесь к официальным дилерам. Оборудование окупается за счёт компактности, универсальности и качества обработки.

«Компактный, точный, универсальный — станок для тех, кто ценит результат в деталях.»
