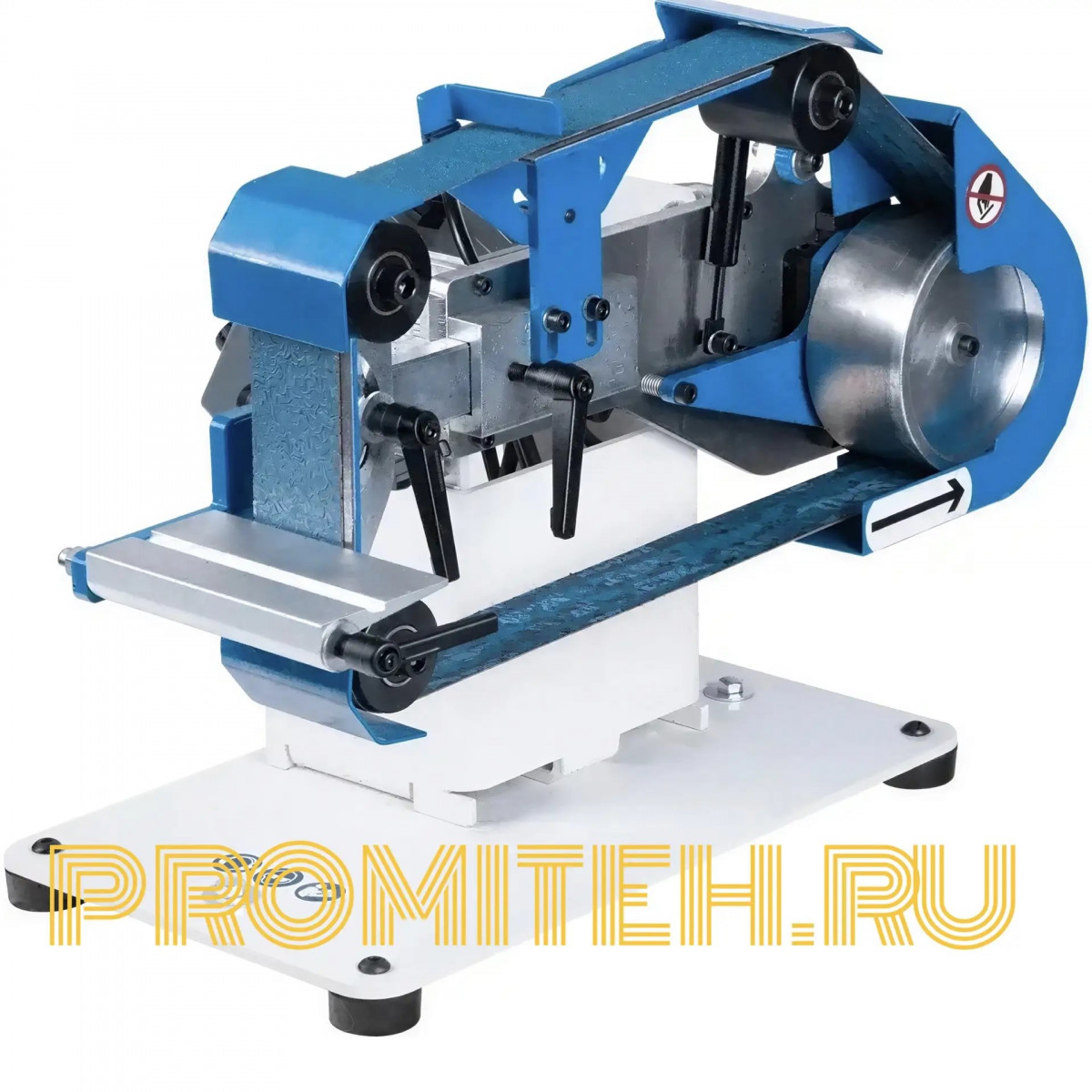

Ленточный шлифовальный станок Heden SF-50WP: техническое описание и руководство по эксплуатации

1. Назначение и область применения

Ленточный шлифовальный станок Heden SF-50WP — это профессиональный многофункциональный настольный гриндер, разработанный для прецизионной обработки металлов, древесины и полимерных материалов. Модель представляет собой усовершенствованную версию станка SF-50W: при сохранении компактной конструкции она получила более мощный двигатель, удлинённую шлифовальную ленту и расширенную комплектацию для параллельной обработки заготовок.

Принцип действия основан на движении абразивной ленты по направляющим роликам. Заготовка прижимается к движущейся ленте, которая снимает слой материала, формируя ровную поверхность или затачивая кромку. Модель SF-50WP оснащена бесщеточным двигателем мощностью 750 Вт, обеспечивающим плавную регулировку скорости движения ленты в диапазоне от 100 до 3200 об/мин. Габариты шлифовальной ленты составляют 1220 × 50 мм — это на 435 мм длиннее, чем у базовой модели SF-50W. Станок подключается к сети 230 В и имеет массивное литое основание, которое полностью гасит микровибрации.

Станок специально адаптирован для высокоточной заточки и профилирования токарных резцов по дереву. Широкий приводной шкив позволяет использовать станок для финишной доводки и быстрого снятия заусенцев без смены основной оснастки. Наличие цифрового управления и жёсткой регулируемой станины даёт возможность легко переходить от грубой обдирки металла к деликатной полировке кромки.

Станок находит применение в слесарных и столярных мастерских, инструментальных производствах, ремонтных цехах и на участках финишной обработки. Он эффективно справляется с такими задачами, как высокоточная заточка столярного и токарного инструмента, правка и профилирование режущих кромок, радиусное шлифование, торцевание заготовок, выведение плоских спусков и деликатная полировка поверхностей.

Ключевые выгоды для потребителя:

• Увеличенная мощность 750 Вт — на 200 Вт больше, чем у базовой SF-50W, для более производительной обработки.
• Удлинённая лента 1220 мм — больший ресурс абразива и более плавный съём материала.
• Плавная регулировка скорости — от 100 до 3200 об/мин для металла, дерева и полимеров.
• Цифровой блок управления — точный визуальный контроль оборотов в реальном времени.
• Поворотный механизм — точное удержание угла при заточке токарного и столярного инструмента.
• Смена положения рабочей зоны — от вертикального до горизонтального за счёт поворота корпуса.
• Массивное литое основание — полное гашение микровибраций для идеальной геометрии.
• Направляющая и параллельный упор — точная параллельная обработка заготовок.

---

2. Технические характеристики

2.1. Основные параметры

Параметр	Значение
Модель	Heden SF-50WP
Артикул	210.019
Производитель	HEDEN
Тип станка	Многофункциональный ленточный шлифовальный станок (гриндер)
Параметры питания	230 В, 50 Гц, 1-фазный
Мощность	750 Вт
Тип двигателя	Бесщеточный (бесколлекторный)
Скорость движения ленты	100–3200 об/мин (плавная регулировка)
Габариты шлифовальной ленты	1220 × 50 мм
Сила тока	4,8 А
Материал обработки	Металл, дерево, полимерные материалы
Масса	24,3 кг
Габариты станка	570 × 420 × 440 мм
Класс товара	Профессиональный
Гарантия	12 месяцев

2.2. Сравнение с другими моделями серии SF

Линейка ленточных шлифовальных станков Heden включает несколько моделей, различающихся мощностью, шириной ленты, количеством скоростей и конструкцией. Модель SF-50WP является усовершенствованной версией станка SF-50W: при сохранении компактной настольной конструкции она получила более мощный двигатель и удлинённую шлифовальную ленту, что расширяет её технологические возможности.

Характеристика	SF-50WP	SF-50W	SF-100	SF-75	SF-150
Мощность	750 Вт	550 Вт	1500 Вт	3000 Вт	3500 Вт
Питание	230 В	230 В	230 / 400 В	400 В	400 В
Скорость ленты	100–3200 об/мин	100–3200 об/мин	19 м/с	30 м/с	29 м/с
Габариты ленты	1220 × 50 мм	785 × 50 мм	100 × 1220 мм	75 × 2000 мм	150 × 2000 мм
Масса	24,3 кг	18,3 кг	38 кг	72 кг	89,5 кг
Особенности	Компактный, заточной, цифровое управление, направляющая и параллельный упор	Компактный, заточной, цифровое управление	Компактный, питание 230 В	Базовая стационарная	Широкая лента

Ключевые отличия Heden SF-50WP:

• Питание от 230 В — работа от обычной розетки.
• Повышенная мощность 750 Вт — на 200 Вт больше, чем у SF-50W.
• Удлинённая лента 1220 мм — на 435 мм длиннее, чем у SF-50W.
• Цифровой блок управления с плавной регулировкой скорости 100–3200 об/мин.
• Поворотный механизм для точного удержания угла заточки.
• Направляющая и параллельный упор для точной параллельной обработки.
• Массивное литое основание для гашения вибраций.
• Компактные габариты и масса 24,3 кг.

---

3. Комплект поставки

Наименование	Количество	Назначение
Ленточный шлифовальный станок SF-50WP	1 шт.	Основной блок с двигателем и приводом
Шлифовальная лента 1220 × 50 мм, #80	1 шт.	Для черновой обработки и съёма материала
Шлифовальная лента AZ-240 1220 × 50 мм	1 шт.	Для чистовой обработки и доводки
Направляющая для обеспечения параллельности и точности обработки	1 шт.	Точная параллельная обработка заготовок
Параллельный упор	1 шт.	Фиксация заготовок при обработке под углом

Особенность комплектации: Станок поставляется с двумя шлифовальными лентами (#80 и AZ-240), а также направляющей и параллельным упором для точной параллельной обработки. В отличие от базовой модели SF-50W, в комплект SF-50WP не входят приспособления для заточки резцов и сверл, а также полировальный круг — они приобретаются отдельно.

---

4. Применение и особенности использования

4.1. Как работает аппарат

Ленточный шлифовальный станок Heden SF-50WP работает по принципу движения абразивной ленты по направляющим роликам. Оператор устанавливает заготовку на опорную площадку и прижимает её к движущейся ленте. Бесщеточный двигатель мощностью 750 Вт обеспечивает стабильное движение ленты с плавной регулировкой скорости от 100 до 3200 об/мин. Цифровой блок управления позволяет точно настроить обороты под конкретный материал — низкие для металла, высокие для дерева и полимеров. Поворотный механизм корпуса даёт возможность менять положение рабочей зоны от вертикального до горизонтального.

Процесс шлифования включает следующие этапы:

• Подготовка — установка станка на ровной поверхности, подключение к сети 230 В.
• Настройка скорости — выбор оборотов в зависимости от материала и задачи.
• Установка угла — фиксация заготовки под заданным углом с помощью поворотного механизма.
• Обработка — прижатие заготовки к ленте с усилием, обеспечивающим равномерный съём материала.
• Контроль — визуальная проверка качества обработанной поверхности.

4.2. Где применяется

• Высокоточная заточка и профилирование токарных резцов по дереву.
• Правка и профилирование режущего инструмента (резцы, сверла, стамески).
• Радиусное шлифование и выравнивание вогнутых поверхностей.
• Торцевание заготовок и выведение плоских спусков.
• Деликатная полировка кромок и поверхностей.
• Шлифование деталей из металла, дерева и полимерных материалов.
• Снятие заусенцев после резки или механической обработки.
• Параллельная обработка заготовок с использованием направляющей.

4.3. Примеры практического использования

Пример 1. Профилирование токарных резцов по дереву.
В столярной мастерской требуется заточить и спрофилировать набор токарных резцов по дереву. Оператор устанавливает Heden SF-50WP на верстаке, подключает к сети 230 В, фиксирует резец в поворотном механизме и настраивает скорость на 800 об/мин. Благодаря удлинённой ленте 1220 мм и цифровому блоку управления оператор точно контролирует обороты. После заточки на ленте #80 он переходит на ленту AZ-240 для доводки профиля.

Пример 2. Параллельная обработка заготовок.
Для изготовления партии деревянных брусков одинаковой толщины используется направляющая и параллельный упор из комплекта. Оператор устанавливает направляющую на опорную площадку, фиксирует заготовку параллельно ленте и обрабатывает её на скорости 1500 об/мин. Станок обеспечивает стабильную скорость ленты, что гарантирует равномерный съём материала и одинаковую толщину всех брусков.

Пример 3. Снятие заусенцев после лазерной резки.
После лазерного раскроя металлических пластин толщиной 3 мм образуются острые заусенцы. Оператор устанавливает Heden SF-50WP, выбирает ленту #80 и обрабатывает кромки на скорости 1200 об/мин. Благодаря широкому приводному шкиву станок позволяет быстро снимать заусенцы без смены оснастки, а массивное литое основание гасит вибрации, обеспечивая чистый край без рисок.

4.4. Решение типовых проблем

Проблема	Способ решения
Отсутствие трёхфазной сети в мастерской	Питание от 230 В — станок работает от обычной розетки
Нехватка места на верстаке	Компактные габариты 570 × 420 × 440 мм и масса 24,3 кг
Неровная поверхность после шлифования	Массивное литое основание гасит микровибрации
Смещение ленты при работе	Система микрорегулировки положения ленты
Сложность заточки под точным углом	Поворотный механизм для точного удержания угла
Необходимость параллельной обработки	Направляющая и параллельный упор в комплекте
Перегрев кромки при заточке	Плавная регулировка скорости от 100 об/мин

---

5. Особенности и нюансы

5.1. Дополнительные функции и опции

Функция / Опция	Назначение
Цифровой блок управления	Плавная регулировка скорости и визуальный контроль оборотов
Поворотный механизм корпуса	Смена положения рабочей зоны от вертикального до горизонтального
Поворотный механизм для удержания угла	Точная заточка инструмента под заданным углом
Широкий приводной шкив	Деликатная правка инструмента и снятие заусенцев без смены оснастки
Универсальная опорная площадка	Торцевание заготовок, выведение плоских спусков
Направляющая и параллельный упор	Точная параллельная обработка заготовок
Микрорегулировка положения ленты	Стабильный ход ленты без смещения

5.2. Важные нюансы и ограничения

1. Материал обработки — металл, дерево, полимерные материалы.
2. Габариты ленты — 1220 × 50 мм, замена ленты быстрая и удобная.
3. Скорость движения ленты — 100–3200 об/мин, плавная регулировка.
4. Электропитание — 230 В, 50 Гц, 1-фазный.
5. Обслуживание — регулярная проверка состояния ленты и очистка от стружки.
6. Масса — 24,3 кг, станок можно переставлять силами одного человека.
7. Дополнительные приспособления — в комплект не входят приспособления для заточки резцов и сверл, полировальный круг.

5.3. Как особенности повышают ценность

Питание от 230 В — ключевое преимущество SF-50WP перед старшими моделями серии. Станок можно подключить к обычной розетке, что делает его доступным для небольших мастерских, гаражей и участков без трёхфазной сети.

Повышенная мощность 750 Вт и удлинённая лента 1220 мм обеспечивают более производительный съём материала и больший ресурс абразива по сравнению с базовой моделью SF-50W. Цифровой блок управления с плавной регулировкой скорости от 100 до 3200 об/мин позволяет работать с разными материалами: низкие обороты для металла (без перегрева кромки), высокие — для дерева и полимеров. Поворотный механизм для точного удержания угла делает станок идеальным для заточки инструмента. Массивное литое основание полностью гасит микровибрации, гарантируя идеальную точность геометрии при заточке. Направляющая и параллельный упор в комплекте расширяют функциональность станка для параллельной обработки заготовок без дополнительных вложений.

---

6. Техника безопасности

Работа с ленточным шлифовальным станком Heden SF-50WP требует соблюдения следующих правил:

6.1. Перед началом работы

• Проверить исправность кабеля, вилки и корпуса.
• Убедиться в заземлении розетки.
• Проверить натяжение и целостность шлифовальной ленты.
• Надеть защитные очки и респиратор.
• Убедиться в отсутствии посторонних предметов в рабочей зоне.
• Закрепить основание станка на рабочей поверхности.

6.2. Во время эксплуатации

• Не допускать попадания рук в зону движения ленты.
• Не превышать допустимое усилие прижатия заготовки.
• Не оставлять работающий станок без присмотра.
• При обработке металла использовать средства защиты органов дыхания от пыли и стружки.
• Следить за состоянием ленты и своевременно её заменять.
• Не работать без установленных защитных элементов.

6.3. После завершения работы

• Отключить станок от сети.
• Очистить станок и рабочую зону от стружки и пыли.
• Проверить состояние шлифовальной ленты.

---

7. Интересный факт

Ленточные гриндеры с плавной регулировкой скорости — относительно новое слово в заточном оборудовании. Долгое время считалось, что для заточки инструмента достаточно фиксированной скорости, подобранной эмпирически. Однако с развитием бесщеточных двигателей и частотных регуляторов стало возможным плавно менять обороты в широком диапазоне, подстраиваясь под конкретный материал и задачу. Heden SF-50WP — одна из немногих настольных моделей, где диапазон 100–3200 об/мин сочетается с цифровым контролем, удлинённой лентой 1220 мм и массой 24,3 кг. Это позволяет использовать один станок и для грубой обдирки металла, и для деликатной полировки дерева, и для заточки инструмента — без замены оснастки и переналадки. Удлинённая лента по сравнению с базовой SF-50W даёт большее пятно контакта, что особенно важно при профилировании токарных резцов по дереву.

---

8. Заключение

Ленточный шлифовальный станок Heden SF-50WP — это компактное, лёгкое и многофункциональное оборудование для прецизионной обработки металлов, дерева и полимерных материалов. Питание от 230 В, масса 24,3 кг, цифровой блок управления с плавной регулировкой скорости 100–3200 об/мин, удлинённая лента 1220 мм и расширенная комплектация делают его оптимальным выбором для небольших мастерских, инструментальных производств и участков без трёхфазной сети. Поворотный механизм для точного удержания угла и массивное литое основание обеспечивают высокую точность заточки.

Причины для приобретения:

• Питание от 230 В — работа от обычной розетки.
• Компактные габариты и малая масса — 24,3 кг.
• Плавная регулировка скорости — 100–3200 об/мин.
• Цифровой блок управления с визуальным контролем оборотов.
• Поворотный механизм для точного удержания угла заточки.
• Удлинённая лента 1220 × 50 мм.
• Направляющая и параллельный упор в комплекте.
• Массивное литое основание для гашения вибраций.
• Бесщеточный двигатель мощностью 750 Вт.
• Полная комплектация — ленты #80 и AZ-240, направляющая, параллельный упор.

«Удлинённая лента, повышенная мощность и точность — станок для тех, кто ценит результат в деталях.»
