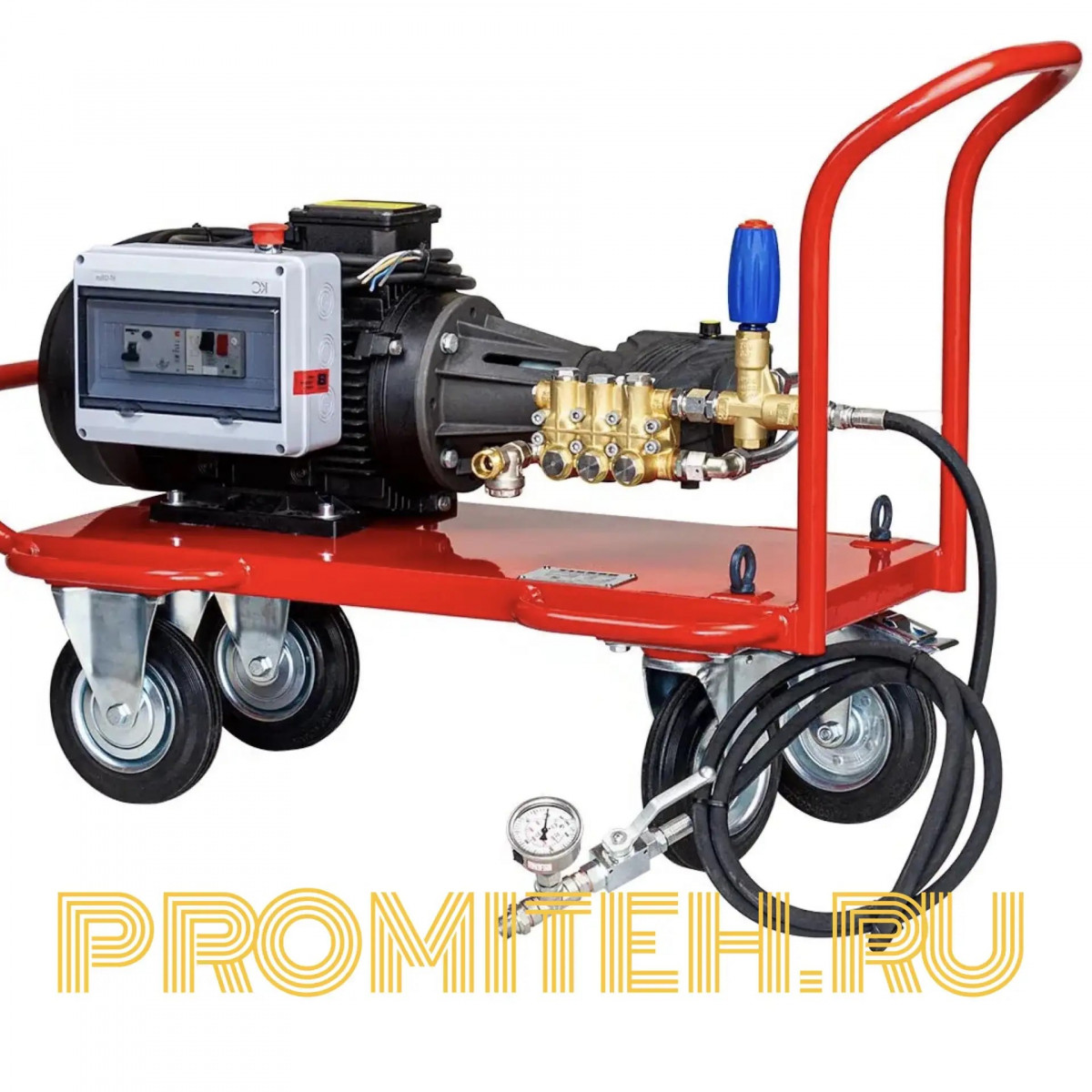

Электрический опрессовочный насос BREXIT BrexTEST ECO 3500: техническое описание и руководство по эксплуатации

1. Назначение и область применения

Электрический опрессовочный насос BREXIT BrexTEST ECO 3500 — это высокопроизводительное профессиональное оборудование для гидравлических испытаний на прочность и герметичность. Аппарат предназначен для опрессовки систем отопления, водоснабжения, тепловых пунктов, промышленных гидравлических контуров, холодильных установок, теплообменников, котлов, радиаторов, трубопроводов и других ёмкостей, работающих под давлением. Насос адаптирован для эксплуатации в условиях умеренного климата (исполнение У, категория I по ГОСТ 15150-69) в интервале температур окружающей среды от +10 до +35 °C.

Принцип действия основан на нагнетании жидкости (воды) с помощью трёхплунжерного насоса в испытываемую систему. Благодаря мощному асинхронному двигателю 5500 Вт аппарат обеспечивает стабильную производительность 12 литров в минуту и позволяет быстро создавать давление до 350 бар.

Модель BrexTEST ECO 3500 активно используется монтажными организациями, службами ЖКХ и промышленными предприятиями для:

• Первичной проверки герметичности новых инженерных сетей.
• Планового обслуживания систем отопления перед началом сезона.
• Испытаний котлов, баллонов и ёмкостей высокого давления.
• Проверки целостности гидравлических приводов и механизмов.

Ключевые преимущества модели:

• Максимальное давление 350 бар — позволяет проводить испытания систем особо высокого давления.
• Высокая производительность 12 л/мин — обеспечивает быстрый набор давления даже в больших системах.
• Мощный двигатель 5500 Вт — для работы с самыми сложными задачами.
• Самовсасывающий насос — упрощает запуск и избавляет от ручной заливки.
• Коррозионностойкая конструкция — все детали гидравлической системы изготовлены из нержавеющих материалов, клапаны всасывания и нагнетания защищены от попадания грязи.
• Точная регулировка давления — постоянство давления обеспечивается двумя клапанами и вентилем с шаровыми запорами.
• Мобильность — аппарат оснащён пневматическими колёсами для удобства транспортировки и перемещения по объекту.
• Высокий класс защиты — IP54 обеспечивает защиту двигателя от брызг и пыли.
• Длительная гарантия — 36 месяцев от производителя.

---

2. Технические характеристики

2.1. Основные параметры

Параметр	Значение
Модель	BrexTEST ECO 3500
Артикул	2020355
Производитель	BREXIT (Беларусь)
Гарантия	36 месяцев
Тип насоса	Трёхплунжерный
Тип двигателя	Асинхронный
Мощность двигателя	5500 Вт
Напряжение питания	380 В, 50 Гц
Максимальное рабочее давление	350 бар
Производительность	12 л/мин
Резьбовое соединение	G 1/2" трубная
Длина шланга высокого давления в комплекте	3 м
Длина кабеля	2,7 м
Материал гидравлических деталей	Нержавеющая сталь
Рабочая жидкость	Вода
Класс защиты	IP54
Температура воды	от +5 до +50 °C
Температура окружающей среды	от +10 до +35 °C
Вес нетто	92 кг
Габариты (Д×Ш×В)	1010×620×580 мм

2.2. Сравнение с другими моделями

Характеристика	BrexTEST ECO 3500	BrexTEST ECO 2000	BrexTEST 1300
Мощность	5500 Вт	5500 Вт	2300 Вт
Макс. давление	350 бар	200 бар	130 бар
Производительность	12 л/мин	15 л/мин	13 л/мин
Напряжение	380 В	380 В	230 В
Вес	92 кг	80 кг	19,5 кг
Габариты	1010×620×580 мм	980×600×530 мм	420×290×250 мм
Класс защиты	IP54	IP54	IP54
Гарантия	36 мес.	36 мес.	36 мес.

Ключевые отличия BrexTEST ECO 3500:

• Максимальное давление 350 бар — самый высокий показатель в линейке BrexTEST, позволяющий проводить испытания оборудования особо высокого давления.
• Производительность 12 л/мин при таком давлении — оптимальный баланс между скоростью и мощностью.
• Конструкция из нержавеющей стали с защитой клапанов от загрязнений.
• Пневматические колёса для мобильности на промышленных объектах.

---

3. Комплект поставки

Наименование	Количество	Назначение
Электрический опрессовочный насос BrexTEST ECO 3500	1	Основной блок с двигателем и насосом
Шланг высокого давления с вентилем и манометром	1	Подключение к испытываемой системе и контроль давления
Всасывающий шланг с сетчатым фильтром	1	Забор рабочей жидкости и защита от загрязнений
Обратный клапан	1	Удержание давления в системе
Прецизионный манометр	1	Контроль и измерение давления
Комплект запасных частей (ЗИП)	1	Для оперативного обслуживания и ремонта
Паспорт изделия	1	Технические данные
Руководство по эксплуатации	1	Инструкция по монтажу и работе
Гарантийный талон	1	Гарантийное обслуживание

Особенность комплектации: насос поставляется полностью готовым к работе. В комплект входит армированный шланг высокого давления длиной 3 м с встроенным вентилем и прецизионным манометром для точного контроля давления. Наличие ЗИП позволяет оперативно проводить техническое обслуживание и ремонт без длительного простоя.

---

4. Принцип работы и особенности применения

4.1. Как работает аппарат

Асинхронный двигатель мощностью 5500 Вт приводит в действие трёхплунжерный насос. Насос забирает рабочую жидкость (воду) и подаёт её под высоким давлением в испытываемую систему. Благодаря самовсасывающему механизму насос может самостоятельно забирать воду из ёмкости, упрощая запуск.

Постоянство давления в системе обеспечивается двумя клапанами и вентилем с шаровыми запорами. Система двойных клапанов в сочетании с надёжным шаровым вентилем гарантирует постоянство давления без резких скачков. Встроенные фильтры предохраняют клапаны от попадания песка и мелких частиц.

Манометр с чёткой шкалой позволяет отслеживать малейшие изменения давления в системе. После завершения испытаний давление сбрасывается через специальный вентиль.

4.2. Где применяется

• Системы отопления и водоснабжения высокого давления.
• Промышленные гидравлические контуры и холодильные установки.
• Испытания котлов, баллонов и резервуаров высокого давления.
• Теплообменники и радиаторы.
• Трубопроводные системы после монтажа или ремонта.

4.3. Примеры практического использования

Пример 1. Испытание котла высокого давления.
На промышленном объекте требуется проверить герметичность парового котла, работающего под давлением 300 бар. Оператор подключает насос BrexTEST ECO 3500 к котлу, запускает его и с помощью прецизионного манометра отслеживает рост давления до 350 бар. Благодаря производительности 12 л/мин процесс занимает минимальное время. Котёл признаётся герметичным после выдерживания давления в течение 15 минут.

Пример 2. Опрессовка магистрального трубопровода.
Строительная организация прокладывает новый магистральный водопровод. Для проверки герметичности используется насос BrexTEST ECO 3500. Давление 200 бар и производительность 12 л/мин позволяют быстро заполнить большой объём трубопровода и провести испытания с высокой точностью.

Пример 3. Проверка гидравлического пресса.
В цехе требуется проверить герметичность гидравлической системы пресса, работающего под давлением 250 бар. Насос подключается к системе, с помощью манометра фиксируется давление. Отсутствие падения давления в течение заданного времени подтверждает герметичность системы.

4.4. Решение типовых проблем

Проблема	Способ решения
Испытания оборудования особо высокого давления	Максимальное давление 350 бар
Необходимость быстрой опрессовки больших объёмов	Производительность 12 л/мин
Работа с агрессивными средами и водой	Конструкция из нержавеющей стали, защита клапанов от загрязнений
Мобильность на промышленных объектах	Пневматические колёса и удобная конструкция

---

5. Дополнительные возможности и ограничения

5.1. Аксессуары и опции

Опция	Назначение
Удлинительные шланги высокого давления	Увеличение радиуса подключения к системе
Набор переходников и адаптеров	Подключение к различным типам резьбовых соединений
Запасной ремкомплект	Для оперативного обслуживания и ремонта

5.2. Важные ограничения

1. Рабочая жидкость — насос предназначен для работы с водой. Использование других жидкостей может привести к повреждению уплотнений и гидравлической системы.
2. Температура окружающей среды — аппарат рассчитан на работу при температуре от +10 до +35 °C.
3. Температура воды — рабочая температура воды от +5 до +50 °C.
4. Максимальное давление — не превышать 350 бар.
5. Чистота жидкости — использование загрязнённой воды может привести к засорению клапанов и снижению производительности.
6. Электропитание — подключение к сети с напряжением 380 В и заземлением.

---

6. Меры безопасности

6.1. Перед началом работы

• Проверить исправность кабеля, вилки и корпуса.
• Убедиться в заземлении розетки.
• Проверить наличие и чистоту рабочей жидкости.
• Проверить герметичность всех соединений шлангов.
• Убедиться, что испытываемая система рассчитана на создаваемое давление.

6.2. Во время эксплуатации

• Использовать защитные очки и перчатки.
• Не превышать максимальное рабочее давление 350 бар.
• Следить за показаниями манометра во время нагнетания давления.
• При обнаружении утечек немедленно остановить насос и сбросить давление.
• Не оставлять насос без присмотра во время работы.
• Не допускать попадания воды на электрические компоненты.

6.3. После завершения работы

• Сбросить давление в системе через спускной вентиль.
• Отключить насос от сети.
• Отсоединить шланги и слить остатки жидкости.
• Очистить насос и шланги от загрязнений.
• Поместить оборудование в сухое место для хранения.

---

7. Интересные сведения

Технология опрессовки высоким давлением (свыше 200 бар) активно применяется в нефтегазовой отрасли и энергетике для проверки магистральных трубопроводов и котлов. Модель BrexTEST ECO 3500 является одной из самых мощных в линейке BREXIT и способна создавать давление, достаточное для испытания оборудования, работающего на глубинах до 3500 метров водяного столба. Конструкция из нержавеющей стали гарантирует устойчивость к коррозии даже при работе с агрессивными средами.

---

8. Вывод и рекомендации

Электрический опрессовочный насос BREXIT BrexTEST ECO 3500 — это самое мощное решение в линейке BrexTEST для профессиональных гидравлических испытаний. Производительность 12 л/мин, максимальное давление 350 бар, конструкция из нержавеющих материалов и класс защиты IP54 делают этот аппарат незаменимым инструментом для специалистов, работающих с системами особо высокого давления.

Причины для приобретения:

• Максимальное давление — 350 бар для испытания самых ответственных систем.
• Высокая производительность — 12 л/мин.
• Мощный двигатель — 5500 Вт.
• Коррозионностойкая конструкция из нержавеющей стали.
• Мобильность — пневматические колёса.
• Гарантия 36 месяцев.
• Богатая комплектация — шланг 3 м, манометр, обратный клапан, ЗИП.

Для уточнения стоимости и условий поставки обратитесь к официальным дилерам. Оборудование окупается за счёт высокой производительности и сокращения времени на проведение гидравлических испытаний.

«Качественная опрессовка — это гарантия безопасности и долговечности инженерных систем.»
