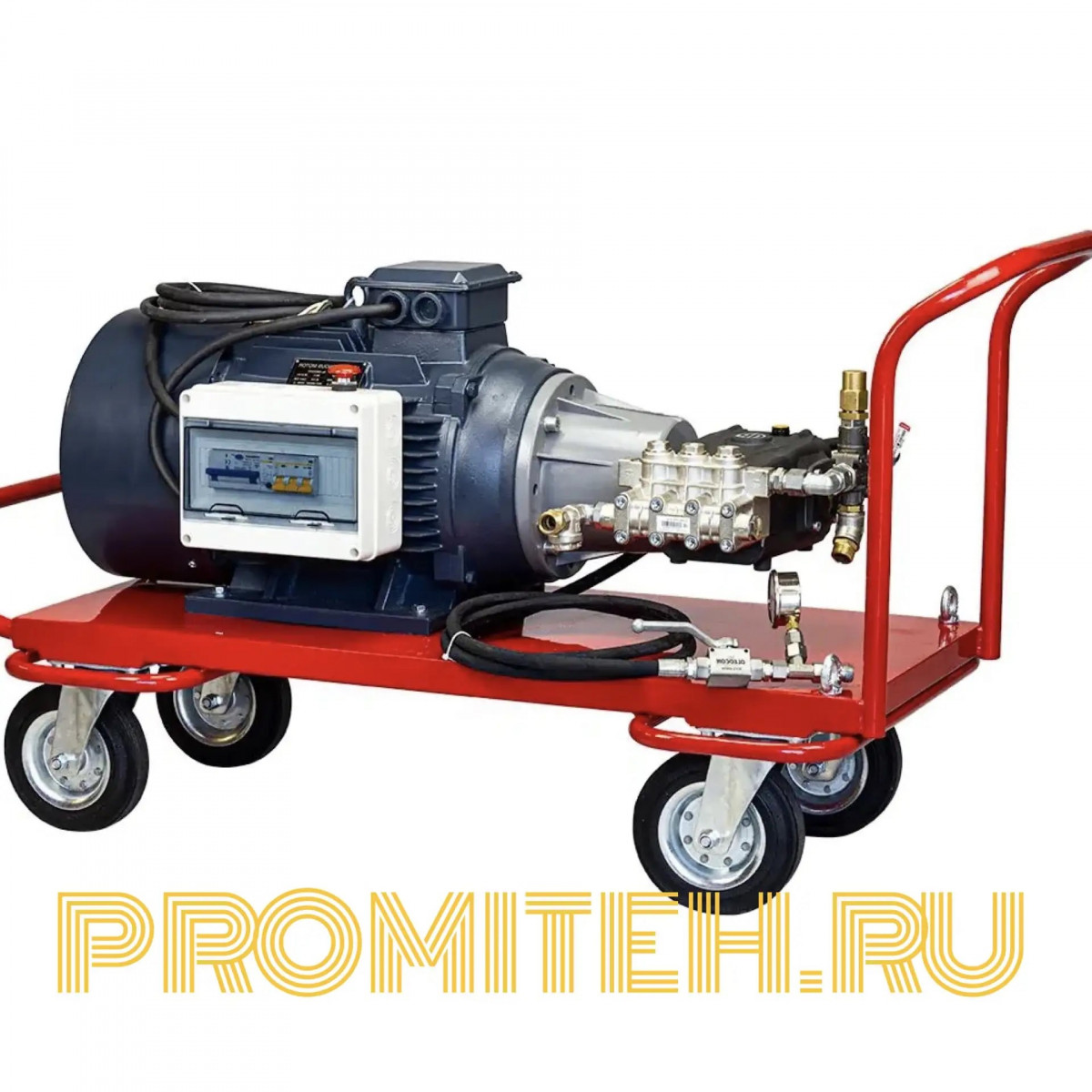

Электрический опрессовочный насос BREXIT BrexTEST ECO 5000: техническое описание и руководство по эксплуатации

1. Назначение и область применения

Электрический опрессовочный насос BREXIT BrexTEST ECO 5000 — это промышленное оборудование для гидравлических испытаний на прочность и герметичность. Аппарат предназначен для опрессовки систем отопления, водоснабжения, тепловых пунктов, промышленных гидравлических контуров, холодильных установок, теплообменников, котлов, радиаторов, трубопроводов и других ёмкостей, работающих под высоким давлением.

Принцип действия основан на нагнетании жидкости (воды) с помощью трёхплунжерного насоса в испытываемую систему. Благодаря мощному асинхронному двигателю 9000 Вт аппарат обеспечивает стабильную производительность 15 литров в минуту и позволяет быстро создавать давление до 500 бар.

Модель BrexTEST ECO 5000 активно используется монтажными организациями, службами ЖКХ и промышленными предприятиями для первичной проверки герметичности новых инженерных сетей, планового обслуживания систем отопления перед началом сезона, испытаний котлов, баллонов и ёмкостей высокого давления, а также проверки целостности гидравлических приводов и механизмов.

Насос адаптирован для эксплуатации в условиях умеренного климата (исполнение У, категория I по ГОСТ 15150-69) в интервале температур окружающей среды от +10 до +35 °C.

Ключевые преимущества модели:

• Максимальное давление 500 бар — позволяет проводить испытания систем особо высокого давления.
• Высокая производительность 15 л/мин — обеспечивает быстрый набор давления даже в больших системах.
• Мощный двигатель 9000 Вт (9 кВт) — для работы с самыми сложными задачами.
• Самовсасывающий насос — упрощает запуск и избавляет от ручной заливки.
• Коррозионностойкая конструкция — все детали гидравлической системы изготовлены из нержавеющих материалов, клапаны всасывания и нагнетания защищены от попадания грязи.
• Точная регулировка давления — постоянство давления обеспечивается двумя клапанами и вентилем с шаровыми запорами.
• Высокий класс защиты — IP54 обеспечивает защиту двигателя от брызг и пыли.
• Длительная гарантия — 36 месяцев от производителя.

---

2. Технические характеристики

2.1. Основные параметры

Параметр	Значение
Модель	BrexTEST ECO 5000
Артикул	2020358
Производитель	BREXIT (Беларусь)
Гарантия	36 месяцев
Тип насоса	Трёхплунжерный
Тип двигателя	Асинхронный
Мощность двигателя	9000 Вт (9,0 кВт)
Напряжение питания	380 В, 50 Гц
Максимальное рабочее давление	500 бар
Производительность	15 л/мин
Резьбовое соединение	G 1/2" трубная
Длина шланга высокого давления в комплекте	3 м
Длина кабеля	2,7 м
Материал гидравлических деталей	Нержавеющая сталь
Рабочая жидкость	Вода
Класс защиты	IP54
Температура воды	от +5 до +50 °C
Температура окружающей среды	от +10 до +35 °C
Вес нетто	120 кг
Габариты (Д×Ш×В)	1170×530×780 мм

2.2. Сравнение с другими моделями

Характеристика	BrexTEST ECO 5000	BrexTEST ECO 3500	BrexTEST ECO 2000
Мощность	9000 Вт	9000 Вт	5500 Вт
Макс. давление	500 бар	350 бар	200 бар
Производительность	15 л/мин	15 л/мин	15 л/мин
Вес	120 кг	112 кг	80 кг
Габариты	1170×530×780 мм	1170×530×780 мм	980×600×530 мм
Гарантия	36 мес.	36 мес.	36 мес.

Ключевые отличия BrexTEST ECO 5000:

• Максимальное давление 500 бар — позволяет проводить испытания систем особо высокого давления.
• Самовсасывающий трёхплунжерный насос обеспечивает плавный ход и высокую точность показаний.
• Все гидравлические узлы изготовлены из нержавеющих материалов для интенсивной эксплуатации.
• Мощность 9000 Вт — для работы с самыми сложными задачами.

---

3. Комплект поставки

Наименование	Количество	Назначение
Электрический опрессовочный насос BrexTEST ECO 5000	1	Основной блок с двигателем и насосом
Шланг высокого давления с вентилем и манометром	1	Подключение к испытываемой системе и контроль давления
Всасывающий шланг с сетчатым фильтром	1	Забор рабочей жидкости и защита от загрязнений
Обратный клапан	1	Удержание давления в системе
Прецизионный манометр	1	Контроль и измерение давления
Комплект запасных частей (ЗИП)	1	Для оперативного обслуживания и ремонта
Паспорт изделия	1	Технические данные
Руководство по эксплуатации	1	Инструкция по монтажу и работе
Гарантийный талон	1	Гарантийное обслуживание

Особенность комплектации: насос поставляется полностью готовым к работе. В комплект входит армированный шланг высокого давления длиной 3 м с встроенным вентилем и прецизионным манометром для точного контроля давления. Наличие ЗИП в комплекте позволяет оперативно проводить техническое обслуживание и ремонт без длительного простоя.

---

4. Принцип работы и особенности применения

4.1. Как работает аппарат

Асинхронный двигатель мощностью 9000 Вт приводит в действие трёхплунжерный насос. Насос забирает рабочую жидкость (воду) и подаёт её под высоким давлением в испытываемую систему. Благодаря самовсасывающему механизму насос может самостоятельно забирать воду из ёмкости, упрощая запуск.

Постоянство давления в системе обеспечивается двумя клапанами и вентилем с шаровыми запорами. Система двойных клапанов в сочетании с надёжным шаровым вентилем гарантирует постоянство давления без резких скачков. Встроенные фильтры предохраняют клапаны от попадания песка и мелких частиц.

Манометр с чёткой шкалой позволяет отслеживать малейшие изменения давления в системе. После завершения испытаний давление сбрасывается через специальный вентиль.

4.2. Где применяется

• Системы отопления и водоснабжения (многоквартирные и частные дома).
• Промышленные гидравлические контуры и холодильные установки.
• Солнечные коллекторы и системы «тёплый пол».
• Различные ёмкости и котлы высокого давления.
• Теплообменники и радиаторы.
• Трубопроводные системы после монтажа или ремонта.

4.3. Примеры практического использования

Пример 1. Опрессовка системы отопления в многоквартирном доме.
Специалист подключает насос BrexTEST ECO 5000 к системе отопления через шланг высокого давления. Запускает насос и нагнетает давление до 500 бар. Благодаря производительности 15 л/мин процесс занимает минимальное время. По манометру контролируется постоянство давления для выявления утечек.

Пример 2. Испытание теплообменника на промышленном объекте.
На производственном участке требуется проверить герметичность теплообменника после ремонта. Оператор подключает насос к контуру теплообменника и с помощью трёхплунжерного насоса плавно нагнетает давление до 500 бар. Точная регулировка давления позволяет безопасно провести испытание без риска повреждения оборудования.

Пример 3. Проверка системы «тёплый пол» в частном доме.
После монтажа системы «тёплый пол» требуется выполнить опрессовку. Насос BrexTEST ECO 5000 подключается к коллектору, система заполняется водой, и создаётся испытательное давление. Компактные габариты и наличие колёс позволяют легко перемещать оборудование по объекту.

4.4. Решение типовых проблем

Проблема	Способ решения
Необходимость быстрой опрессовки больших систем	Производительность 15 л/мин обеспечивает быстрый набор давления
Испытания систем высокого давления	Максимальное давление 500 бар для проверки большинства промышленных систем
Точное поддержание давления при испытаниях	Система двойных клапанов и шаровой вентиль гарантируют постоянство давления
Работа в условиях повышенной влажности и пыли	Класс защиты IP54 и коррозионностойкие материалы
Запуск насоса без ручной заливки	Самовсасывающий механизм упрощает запуск

---

5. Дополнительные возможности и ограничения

5.1. Аксессуары и опции

Опция	Назначение
Удлинительные шланги высокого давления	Увеличение радиуса подключения к системе
Набор переходников и адаптеров	Подключение к различным типам резьбовых соединений
Запасной ремкомплект	Для оперативного обслуживания и ремонта

5.2. Важные ограничения

1. Рабочая жидкость — насос предназначен для работы с водой. Использование других жидкостей может привести к повреждению уплотнений и гидравлической системы.
2. Температура окружающей среды — аппарат рассчитан на работу при температуре от +10 до +35 °C (исполнение У, категория I по ГОСТ 15150-69).
3. Температура воды — рабочая температура воды от +5 до +50 °C.
4. Максимальное давление — не превышать 500 бар. Превышение давления может привести к повреждению системы или оборудования.
5. Чистота жидкости — использование загрязнённой воды может привести к засорению клапанов и снижению производительности.
6. Электропитание — подключение к сети с напряжением 380 В и заземлением.

---

6. Меры безопасности

6.1. Перед началом работы

• Проверить исправность кабеля, вилки и корпуса.
• Убедиться в заземлении розетки.
• Проверить наличие и чистоту рабочей жидкости.
• Проверить герметичность всех соединений шлангов.
• Убедиться, что испытываемая система рассчитана на создаваемое давление.

6.2. Во время эксплуатации

• Использовать защитные очки и перчатки.
• Не превышать максимальное рабочее давление 500 бар.
• Следить за показаниями манометра во время нагнетания давления.
• При обнаружении утечек немедленно остановить насос и сбросить давление.
• Не оставлять насос без присмотра во время работы.
• Не допускать попадания воды на электрические компоненты.

6.3. После завершения работы

• Сбросить давление в системе через спускной вентиль.
• Отключить насос от сети.
• Отсоединить шланги и слить остатки жидкости.
• Очистить насос и шланги от загрязнений.
• Поместить оборудование в сухое место для хранения.

---

7. Интересные сведения

Технология опрессовки активно применяется с начала XX века для проверки паровых котлов и трубопроводов. Современные электрические опрессовщики, такие как BrexTEST ECO 5000, пришли на смену ручным насосам, значительно ускоряя процесс. Модель ECO 5000 является самой мощной в линейке BrexTEST: давление 500 бар и двигатель 9000 Вт позволяют проводить испытания ответственных промышленных систем в рекордно короткие сроки. Все гидравлические детали BrexTEST ECO 5000 изготовлены из нержавеющих материалов, что гарантирует долговечность и устойчивость к коррозии даже при интенсивной эксплуатации.

---

8. Вывод и рекомендации

Электрический опрессовочный насос BREXIT BrexTEST ECO 5000 — это мощное, производительное и надёжное решение для профессиональных гидравлических испытаний. Производительность 15 л/мин, максимальное давление 500 бар, самовсасывающий трёхплунжерный насос и класс защиты IP54 делают этот аппарат незаменимым инструментом для специалистов ЖКХ, строительных и сервисных организаций, работающих с системами высокого давления.

Причины для приобретения:

• Высокая производительность — 15 л/мин для быстрой опрессовки.
• Максимальное давление — 500 бар для испытания систем высокого давления.
• Мощность 9000 Вт и напряжение 380 В — для промышленного применения.
• Коррозионностойкая конструкция из нержавеющей стали — долговечность и устойчивость к агрессивным средам.
• Богатая комплектация — шланг высокого давления 3 м, манометр, обратный клапан, ЗИП.
• Гарантия 36 месяцев — подтверждение качества и надёжности.

Для уточнения стоимости и условий поставки обратитесь к официальным дилерам. Оборудование окупается за счёт высокой производительности и сокращения времени на проведение гидравлических испытаний.

«Качественная опрессовка — это гарантия безопасности и долговечности инженерных систем.»
