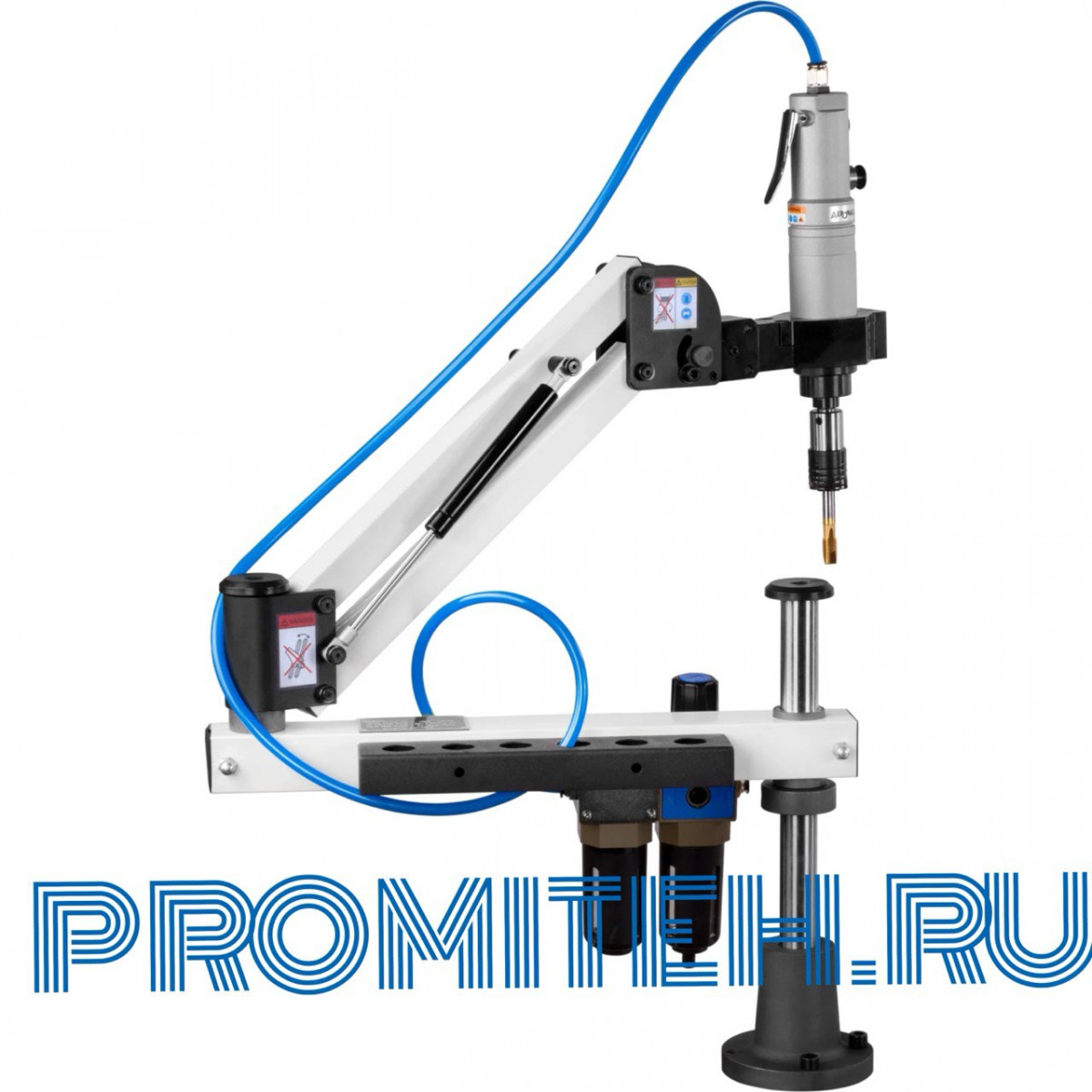

Пневматический резьбонарезной манипулятор PTM-16U: техническое описание и руководство по эксплуатации

1. Назначение и область применения

Пневматический резьбонарезной манипулятор PTM-16U — это профессиональное оборудование, предназначенное для нарезания внутренней и наружной (опционально) резьбы в металлических, пластиковых и композитных заготовках с помощью метчиков. Аппарат относится к классу промышленных резьбонарезных манипуляторов с пневматическим приводом и отличается универсальной конструкцией, позволяющей выполнять нарезание резьбы под любым углом.

Принцип действия основан на вращении шпинделя с закреплённым метчиком от пневматического двигателя. Сжатый воздух давлением 6–8 бар подаётся через систему подготовки воздуха, оператор с помощью рукоятки управляет прямым и обратным вращением, а также усилием подачи. Шпиндель манипулятора имеет возможность поворота на 360 градусов, что позволяет работать в вертикальном, горизонтальном и перевёрнутом положении. Модель PTM-16U оснащена цангой GT12 и обеспечивает частоту вращения шпинделя 300 об/мин. Диапазон нарезаемой резьбы — от М3 до М16.

Станок находит широкое применение в металлообработке, машиностроении, монтаже металлоконструкций, ремонтных мастерских, судостроении и энергетике. Он эффективно справляется с такими задачами, как нарезание резьбы в деталях и заготовках, восстановление резьбовых соединений, серийное производство и работа в стеснённых условиях.

Ключевые выгоды для потребителя:

• Сокращение времени нарезания резьбы в 5–10 раз по сравнению с ручным способом.
• Исключение поломки метчиков за счёт предохранительной муфты в патроне.
• Высокая точность и соосность — резьба получается ровной и калиброванной.
• Работа под любым углом — вертикально, горизонтально и в перевёрнутом положении.
• Нарезание правой и левой резьбы — переключение режима одной кнопкой.
• Совместимость с метчиками ISO, JIS, DIN371, DIN376 — универсальность под любые стандарты.
• Широкий охват рабочей зоны — 900 мм в одну сторону или 1800 мм в обе стороны.
• Простота в обращении — не требует высокой квалификации оператора.
• Экономичность — пневмопривод надёжен, безопасен и не требует частого обслуживания.

---

2. Технические характеристики

2.1. Основные параметры

Параметр	Значение
Модель	PTM-16U
Производитель	Китай
Тип оборудования	Пневматический резьбонарезной манипулятор
Рабочее давление	6–8 бар (6,3 бар номинал)
Потребление воздуха	1500–1800 л/мин
Диапазон резьбонарезания	М3–М16
Тип цанги	GT12
Частота вращения шпинделя	300 об/мин
Режим управления	Кнопки с влагозащитой
Режим сверления	Нет
Реверс	Есть
Максимальный рабочий радиус	1000 мм (опционально 1500 мм)
Охват рабочей зоны	900 мм в одну сторону / 1800 мм в обе стороны
Расположение привода	Универсальное (поворот на 360 градусов)
Стандарты метчиков	ISO, JIS, DIN371, DIN376
Типы нарезаемой резьбы	Правая, левая; метрическая, дюймовая
Масса	20 кг
Диаметр окружности отверстий крепления стойки	100 мм

2.2. Сравнение с другими моделями серии PTM

В линейке пневматических резьбонарезных манипуляторов PTM модель PTM-16U занимает промежуточное положение между базовой PTM-12U (до М12) и флагманской PTM-24U (до М24). Она востребована в тех случаях, когда диапазона М12 уже недостаточно, а М24 — избыточен.

Характеристика	PTM-12U	PTM-16U	PTM-24U
Диапазон резьбонарезания	М3–М12	М3–М16	М6–М24
Тип цанги	GT12	GT12	GT24
Частота вращения	400 об/мин	300 об/мин	90 / 250 об/мин
Масса	20 кг	20 кг	30 кг
Количество вставок	6 шт.	8 шт.	9 шт.

Ключевые отличия PTM-16U:

• Оптимальная скорость 300 об/мин для метчиков до М16.
• Компактность и масса 20 кг — удобство монтажа и перемещения.
• Полный набор быстросменных вставок DIN-GT12 для М3–М16.
• Универсальное исполнение с поворотом шпинделя на 360 градусов.
• Совместимость с метчиками ISO, JIS, DIN371, DIN376.
• Расширенный диапазон резьбы по сравнению с PTM-12U.

---

3. Комплект поставки

Наименование	Количество	Назначение
Пневматический привод	1 шт.	Основной блок с двигателем и патроном
Система подготовки воздуха	1 шт.	Фильтрация, регулировка давления, подача смазки
Быстросменные вставки с предохранительной муфтой DIN-GT12	8 шт.	Нарезание резьбы М3, М4, М5-6, М8, М10, М12, М14, М16
Универсальная консоль	1 шт.	Крепление привода на манипуляторе
Крепёжные винты	4 шт.	Монтаж консоли и основания
Пантограф-манипулятор	1 шт.	Позиционирование инструмента в рабочей зоне
Инструкция на русском языке	1 шт.	Руководство по эксплуатации

Особенность комплектации: Станок поставляется с полным набором быстросменных вставок для всего диапазона резьбы М3–М16. В комплект входят система подготовки воздуха, пантограф-манипулятор и универсальная консоль. Метчики и патроны для плашек приобретаются отдельно.

---

4. Применение и особенности использования

4.1. Как работает аппарат

Пневматический резьбонарезной манипулятор PTM-16U работает по принципу вращения метчика от пневматического двигателя. Оператор устанавливает заготовку на рабочем столе или фиксирует её, затем подводит шпиндель с метчиком к отверстию и включает подачу. Сжатый воздух через систему подготовки подаётся на двигатель, шпиндель вращается с частотой 300 об/мин. Предохранительная муфта в патроне срабатывает при превышении допустимого крутящего момента, что исключает поломку метчика. Реверс двигателя обеспечивает быстрый выход метчика из отверстия.

Процесс нарезания резьбы включает следующие этапы:

• Подготовка — установка манипулятора на верстак или консоль, подключение к пневмосети.
• Настройка — установка метчика в патрон, выбор режима, проверка давления воздуха.
• Позиционирование — подвод шпинделя к отверстию, выставление угла нарезки.
• Обработка — включение вращения, подача метчика, нарезание резьбы.
• Реверс — переключение на обратное вращение для выхода метчика.
• Контроль — визуальная проверка качества резьбы.

4.2. Где применяется

• Металлообработка и машиностроение — нарезание резьбы в деталях и заготовках.
• Металлоконструкции — монтаж и сборка с резьбовыми соединениями.
• Ремонтные цеха — восстановление резьбы и замена крепежа.
• Судостроение и судоремонт — работа в стеснённых условиях.
• Энергетика — обслуживание теплообменников, фланцев, трубопроводов.
• Нефтегазовая отрасль — монтаж и ремонт оборудования.
• Сборочные производства — серийное нарезание резьбы с высокой точностью.

4.3. Примеры практического использования

Пример 1. Нарезание резьбы М14 в серийном производстве.
На сборочном участке требуется нарезать резьбу М14 в 150 деталях за смену. Оператор устанавливает PTM-16U на верстак, подключает к пневмосети, устанавливает метчик М14 в быстросменную вставку. Благодаря скорости 300 об/мин и предохранительной муфте, нарезание одной резьбы занимает 6–8 секунд. За смену выполняется весь объём без поломок метчиков и утомления оператора.

Пример 2. Восстановление резьбы на крупногабаритной детали.
В ремонтном цехе требуется восстановить резьбу М16 в 12 отверстиях на крупногабаритной станине. Оператор использует магнитную опору TT-MI-300, фиксирует манипулятор непосредственно на детали. Шпиндель поворачивается на 360 градусов, что позволяет работать в горизонтальном положении. Все 12 отверстий обрабатываются за 20–25 минут.

Пример 3. Нарезание левой резьбы.
При изготовлении специального крепежа требуется нарезать левую резьбу М12. Оператор переключает режим вращения на реверс, устанавливает соответствующий метчик. Манипулятор обеспечивает точную соосность и исключает перекос. Предохранительная муфта защищает метчик от поломки.

4.4. Решение типовых проблем

Проблема	Способ решения
Поломка метчиков при ручном нарезании	Предохранительная муфта в патроне DIN-GT12
Низкая производительность ручной операции	Скорость 300 об/мин, сокращение времени в 5–10 раз
Невозможность работы под углом	Шпиндель с поворотом на 360 градусов
Работа с крупногабаритными деталями	Магнитная опора TT-MI-300 для фиксации на детали
Необходимость нарезать левую резьбу	Реверс двигателя, переключение режима
Утомляемость оператора	Пневмопривод не требует физических усилий

---

5. Особенности и нюансы

5.1. Дополнительные функции и опции

Функция / Опция	Назначение
Магнитная опора TT-MI-300	Фиксация манипулятора на металлической поверхности усилием 300 кг
Верстак-стол WB-5080 / WB-6090	Стационарное рабочее место для манипулятора
Патроны для плашек	Нарезание наружной резьбы (опция)
Дополнительные моментные патроны	Расширение диапазона стандартов ISO, JIS, DIN371, DIN376

5.2. Важные нюансы и ограничения

1. Материал обработки — металл, пластик, композитные материалы.
2. Диапазон резьбы — М3–М16 (стандартный).
3. Рабочее давление — 6–8 бар (номинал 6,3 бар).
4. Потребление воздуха — 1500–1800 л/мин.
5. Обслуживание — регулярная проверка состояния метчиков, очистка от стружки, смазка пневмосистемы.
6. Масса — 20 кг (нетто).
7. Работа только при наличии пневмосети.

5.3. Как особенности повышают ценность

Скорость 300 об/мин и предохранительная муфта обеспечивают высокую производительность и исключают поломку метчиков. Универсальное исполнение с поворотом на 360 градусов позволяет работать в любом пространственном положении, что критически важно при монтаже и ремонте. Совместимость с метчиками ISO, JIS, DIN371, DIN376 делает манипулятор универсальным инструментом для любых стандартов резьбы. Расширенный диапазон до М16 позволяет обрабатывать более крупные резьбы, чем у базовой модели PTM-12U. Магнитная опора TT-MI-300 расширяет возможности применения на крупногабаритных деталях.

---

6. Техника безопасности

Работа с пневматическим резьбонарезным манипулятором PTM-16U требует соблюдения следующих правил:

6.1. Перед началом работы

• Проверить целостность пневматических шлангов и соединений.
• Убедиться в надёжности крепления манипулятора на консоли или магнитной опоре.
• Проверить состояние метчика и надёжность его фиксации в патроне.
• Надеть защитные очки и перчатки.
• Убедиться в отсутствии посторонних предметов в рабочей зоне.
• Проверить давление воздуха в пневмосети.

6.2. Во время эксплуатации

• Не допускать попадания рук в зону вращения метчика.
• Не превышать допустимый диаметр резьбы для данной модели.
• Не оставлять работающий манипулятор без присмотра.
• Использовать средства защиты органов дыхания от металлической стружки.
• Следить за состоянием метчика и своевременно его заменять.
• При работе с крупногабаритными деталями использовать магнитную опору.

6.3. После завершения работы

• Отключить подачу сжатого воздуха.
• Очистить манипулятор и рабочую зону от стружки.
• Проверить состояние метчиков и патронов.
• Слить конденсат из системы подготовки воздуха.
• Убрать оборудование в отведённое место.

Почему это важно: нарушение правил фиксации может привести к смещению манипулятора и травме. Работа без СИЗ — к попаданию стружки в глаза и дыхательные пути. Использование изношенного метчика — к поломке инструмента и повреждению резьбы. Нарушение правил работы с пневмоинструментом — к разрыву шлангов и травмам.

---

7. Интересный факт

Пневматические резьбонарезные манипуляторы PTM-16U изначально разрабатывались для серийного производства, где требуется нарезание резьбы М3–М16 с высокой точностью и минимальным временем операции. Интересно, что при мощности пневмопривода, сопоставимой с ручным инструментом, манипулятор обеспечивает скорость нарезания в 5–10 раз выше и полностью исключает поломку метчиков. Это стало возможным благодаря предохранительной муфте, которая срабатывает при превышении допустимого крутящего момента, и системе подготовки воздуха, обеспечивающей стабильное давление. Модель PTM-16U используется в самых разных отраслях — от машиностроения и металлоконструкций до судостроения и энергетики, подтверждая свою репутацию надёжного и универсального инструмента.

---

8. Заключение

Пневматический резьбонарезной манипулятор PTM-16U — это профессиональное решение для тех, кто ценит скорость, точность и универсальность. Он заменяет ручное нарезание резьбы, сокращает время операций в 5–10 раз и обеспечивает высокое качество резьбы даже в стеснённых условиях. Скорость 300 об/мин, диапазон М3–М16, поворот шпинделя на 360 градусов, предохранительная муфта и полный комплект быстросменных вставок делают его незаменимым помощником в арсенале металлообработчика.

Причины для приобретения:

• Сокращение времени нарезания резьбы в 5–10 раз.
• Исключение поломки метчиков за счёт предохранительной муфты.
• Диапазон резьбы М3–М16.
• Скорость вращения шпинделя 300 об/мин.
• Универсальное исполнение с поворотом на 360 градусов.
• Совместимость с метчиками ISO, JIS, DIN371, DIN376.
• Широкий охват рабочей зоны 900 мм / 1800 мм.
• Полный комплект поставки — привод, подготовка воздуха, вставки, консоль, пантограф.
• Магнитная опора TT-MI-300 для работы с крупногабаритными деталями.

Для уточнения стоимости и условий поставки обратитесь к официальным дилерам. Оборудование окупается за счёт высокой производительности и качества резьбы.

«PTM-16U — точная резьба М3–М16 без поломок метчиков и лишних операций.»
