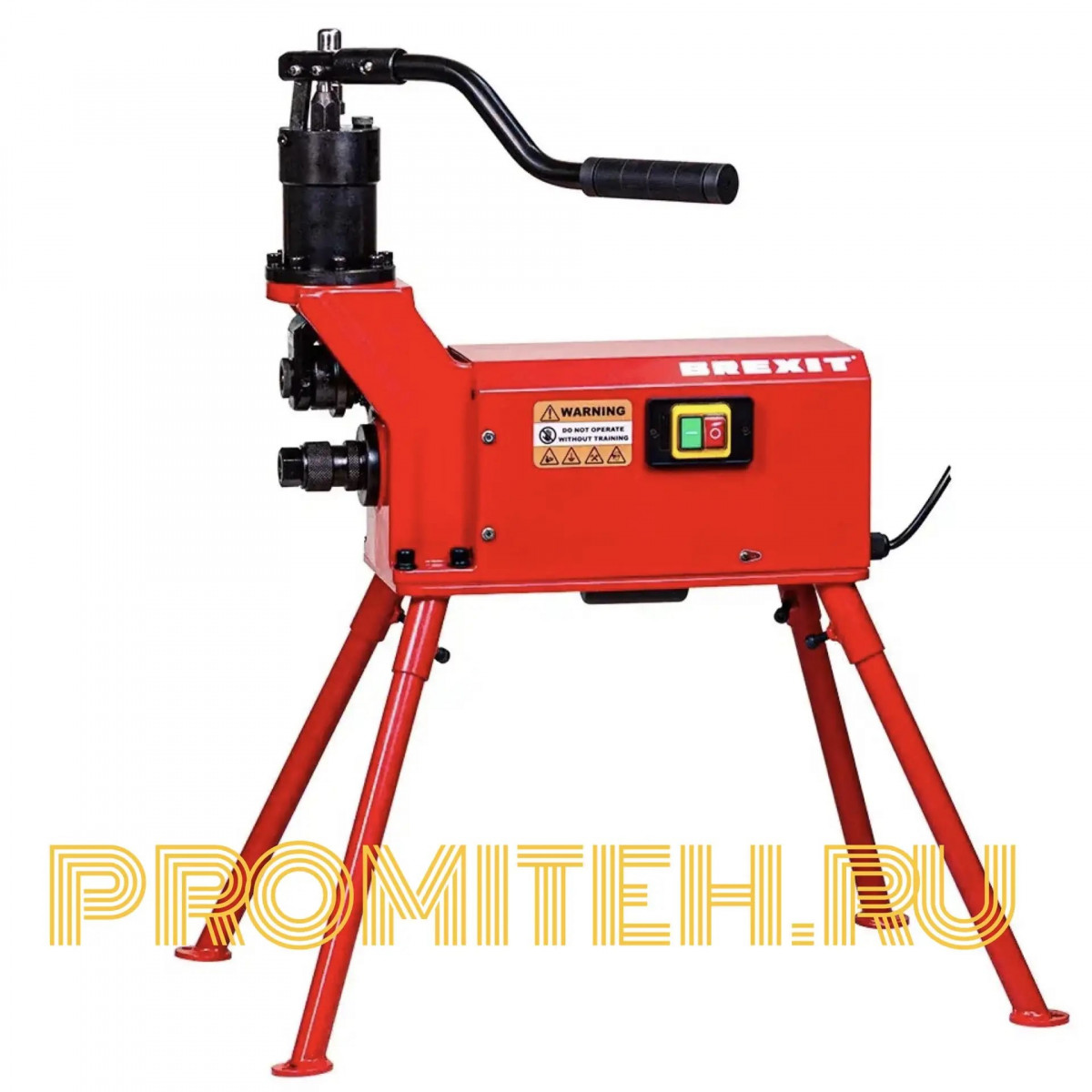

Желобонакатной станок BREXIT BrexGROOVER E600-R2: техническое описание и руководство по эксплуатации

1. Назначение и область применения

Желобонакатной станок BREXIT BrexGROOVER E600-R2 — это профессиональное гидравлическое оборудование, предназначенное для формирования желобков (канавок) на стальных и нержавеющих трубах при монтаже грувлочных (канавочных) соединений. Аппарат используется для подготовки концов труб под установку соединительных муфт и фитингов в системах водоснабжения, теплоснабжения, противопожарной защиты и промышленных трубопроводах на объектах, где проведение сварочных работ невозможно или нецелесообразно.

Принцип действия основан на гидравлической подаче накаточного ролика на трубу, которую поддерживает ведущий ролик. Вращающийся ролик формирует канавку на поверхности трубы без изменения её внутреннего диаметра, что гарантирует герметичность и прочность грувлочных соединений. Модель BrexGROOVER E600-R2 оснащается асинхронным двигателем мощностью 700 Вт (по некоторым данным — 900 Вт), что обеспечивает стабильную и эффективную работу при больших объёмах.

Станок успешно применяется при строительстве и ремонте магистральных трубопроводов, систем противопожарного водопровода, вентиляции и кондиционирования (HVAC), а также на промышленных объектах, где требуется быстрое и надёжное соединение труб без сварки.

Ключевые выгоды для потребителя:

• Широкий диапазон диаметров — работа с трубами от 2" до 6" включительно, что позволяет использовать оборудование для большинства типовых задач.
• Высокая производительность — гидравлический привод обеспечивает быстрое формирование канавок без значительных физических усилий.
• Надёжность и долговечность — асинхронный двигатель и усиленная конструкция рассчитаны на интенсивную эксплуатацию на промышленных и строительных объектах.
• Универсальность — возможность работы с трубами различной толщины стенки и материалами (углеродистая и нержавеющая сталь).
• Полная комплектация — станок поставляется с набором роликов и валов для всех типоразмеров труб, исключая необходимость в дополнительных покупках.

---

2. Технические характеристики

2.1. Основные параметры

Параметр	Значение
Модель	BrexGROOVER E600-R2
Производитель	BREXIT (Беларусь)
Тип привода	Электрогидравлический
Мощность двигателя	700 Вт (0,7 кВт)
Напряжение питания	220 В, 50 Гц
Диапазон труб	2" – 6" (31,75–152,4 мм)
Толщина стенки труб	до 8 мм (в зависимости от материала и диаметра)
Материал труб	Углеродистая сталь, нержавеющая сталь
Устройство подачи ролика	Ручной гидравлический насос
Максимальное гидравлическое давление	35 МПа
Тип управления	Ножной переключатель (педаль)
Габариты (Д×Ш×В)	—
Вес нетто	—

2.2. Сравнение с аналогичными моделями

В отличие от ручных желобонакатчиков или механических прессов, гидравлическая модель BrexGROOVER E600-R2 предлагает ряд принципиальных преимуществ, обусловленных автоматизацией процесса и гидравлическим приводом:

Характеристика	BrexGROOVER E600-R2	Ручной желобонакатчик
Тип привода	Электрогидравлический	Ручной (механический)
Усилие накатки	Высокое (гидравлика)	Ограничено физической силой оператора
Производительность	Высокая, непрерывная	Низкая, требует значительных физических затрат
Качество канавки	Стабильное, автоматическая регулировка глубины	Зависит от навыков оператора
Диапазон труб	до 6" включительно	Обычно до 2–4"

Ключевые особенности BrexGROOVER E600-R2:

• Гидравлический привод — значительно облегчает работу оператора и обеспечивает стабильное усилие накатки.
• Регулируемая глубина накатки — позволяет точно настраивать параметры под различные типы соединений.
• Асинхронный двигатель — обеспечивает стабильную и тихую работу.
• Полный комплект роликов — позволяет работать с трубами от 2" до 6".

---

3. Комплект поставки

Наименование	Количество	Назначение
Желобонакатной станок BrexGROOVER E600-R2 (привод)	1	Основной блок с двигателем и гидронасосом
Набор роликов для труб 2" – 6"	1 комплект	Для накатки желобков на трубах различных диаметров
Приводные валы	1 комплект	Для разных диаметров труб
Гидравлический шланг	1	Для подключения гидравлики
Ножной переключатель (педаль)	1	Для запуска и экстренной остановки
Рукоятка гидравлического насоса	1	Для ручной подачи накатывающего ролика
Роликовая трубная опора	1	Поддержка длинных труб при работе
Набор инструментов (шестигранники, рулетка для измерения диаметра желобка)	1 компл.	Для обслуживания и контроля
Руководство по эксплуатации	1	Инструкция по монтажу и работе
Гарантийный талон	1	Гарантийное обслуживание
Упаковка	1	Для транспортировки и хранения

Особенность комплектации: в базовую комплектацию входят все необходимые ролики и валы для работы с трубами от 1 1/4" до 6", что позволяет сразу приступать к работе с широким диапазоном диаметров.

---

4. Принцип работы и особенности применения

4.1. Как работает аппарат

Асинхронный двигатель мощностью 700 Вт  приводит во вращение гидравлический насос, который создаёт высокое давление в гидросистеме (до 35 МПа). Оператор устанавливает трубу в станок, выбирает соответствующий ролик и с помощью гидравлического привода прижимает ролик к трубе. Вращающийся ролик формирует канавку (желобок) на поверхности трубы без изменения её внутреннего диаметра. Глубина накатки регулируется с помощью специального механизма, что позволяет точно настроить параметры под конкретный тип соединения.

Процесс накатки желобка занимает несколько секунд, что обеспечивает высокую производительность при монтаже трубопроводов.

4.2. Где применяется

• Монтаж систем водоснабжения и отопления.
• Устройство систем пожарной безопасности (спринклерные системы).
• Прокладка технологических трубопроводов на промышленных объектах.
• Монтаж трубопроводов в системах вентиляции и кондиционирования (HVAC).
• Строительство и ремонт инженерных сетей в жилых и коммерческих зданиях.

4.3. Примеры практического использования

Пример 1. Монтаж системы пожаротушения в торговом центре.
Бригада монтажников выполняет подготовку труб диаметром 4" под грувлочные соединения. С помощью BrexGROOVER E600-R2 оператор за несколько секунд накатывает желобок на каждой трубе, обеспечивая идеальное качество соединения.

Пример 2. Прокладка водопровода в промышленном цеху.
На строительной площадке требуется подготовить трубы диаметром 2" и 6" для монтажа водопровода. Станок с комплектом сменных роликов позволяет быстро переключаться между диаметрами без потери производительности.

Пример 3. Ремонт трубопровода в котельной.
При замене участка трубопровода требуется подготовить концы труб под соединение. BrexGROOVER E600-R2 легко транспортируется к месту работ и позволяет выполнить накатку желобков непосредственно на объекте.

4.4. Решение типовых проблем

Проблема	Способ решения
Необходимость быстрой подготовки труб среднего диаметра (до 6")	Гидравлический привод обеспечивает высокую производительность и стабильное усилие
Работа с трубами разных диаметров	Сменные ролики и быстрая переналадка
Требуется точная глубина канавки	Удобная функция регулировки глубины накатки
Интенсивная эксплуатация на объекте	Асинхронный двигатель и усиленная конструкция рассчитаны на промышленное использование

---

5. Особенности и нюансы

5.1. Дополнительные функции и опции

Функция / Опция	Назначение
Регулируемая глубина накатки	Точная настройка параметров под различные типы соединений
Гидравлический насос с улучшенной конструкцией	Облегчает работу оператора и повышает надёжность
Ножная педаль с экстренной остановкой	Удобное управление и повышение безопасности оператора
Роликовая трубная опора	Поддержка длинных труб до 6 метров, входит в базовую комплектацию

5.2. Важные нюансы и ограничения

1. Материал труб — станок предназначен для работы с углеродистой и нержавеющей сталью.
2. Диапазон труб — от 1 1/4" до 6" включительно.
3. Электропитание — для стабильной работы требуется подключение к сети 220 В, 50 Гц.
4. Обслуживание — периодическая проверка уровня гидравлической жидкости и замена фильтров.
5. Вес — станок имеет значительный вес, требует осторожности при транспортировке и установке.

5.3. Как особенности повышают ценность

Гидравлический привод и асинхронный двигатель обеспечивают высокую производительность и долговечность, что особенно важно при интенсивной эксплуатации. Регулируемая глубина накатки позволяет точно настраивать параметры под конкретные соединения, исключая брак. Сменные ролики делают оборудование универсальным и удобным в обслуживании. Ножная педаль с функцией экстренной остановки повышает безопасность оператора.

---

6. Техника безопасности

Работа с желобонакатным станком BREXIT BrexGROOVER E600-R2 требует соблюдения следующих правил:

6.1. Перед началом работы

• Проверить исправность кабеля, вилки и корпуса.
• Убедиться в заземлении розетки.
• Проверить уровень гидравлической жидкости.
• Убедиться, что труба надёжно закреплена в станке.
• Надеть защитные очки и перчатки.

6.2. Во время эксплуатации

• Не допускать попадания посторонних предметов в рабочую зону.
• Следить за показаниями манометра во время работы гидравлики.
• При срабатывании защиты от перегрузки отключить станок и устранить причину.
• Не оставлять работающий станок без присмотра.
• Не касаться вращающихся роликов во время работы.

6.3. После завершения работы

• Отключить станок от сети.
• Очистить ролики и рабочую зону от стружки и загрязнений.
• Проверить состояние гидравлических шлангов и соединений.
• Поместить оборудование в безопасное место для хранения.

---

7. Интересные сведения

Технология грувлочных (канавочных) соединений была разработана в начале XX века и получила широкое распространение благодаря своей надёжности и скорости монтажа. Желобонакатной станок BrexGROOVER E600-R2 является современным воплощением этой технологии, адаптированным для работы с трубами среднего диаметра. Благодаря гидравлическому приводу и комплекту сменных роликов, этот станок стал стандартным оборудованием для монтажных организаций, работающих с системами пожаротушения, водоснабжения и технологическими трубопроводами. Асинхронный двигатель обеспечивает стабильную работу без перегрева, что особенно важно при интенсивной эксплуатации на строительных площадках.

---

8. Вывод и рекомендации

Желобонакатной станок BREXIT BrexGROOVER E600-R2 — это надёжное, производительное и универсальное оборудование для подготовки труб под грувлочные соединения. Мощность 700 Вт (или 900 Вт), диапазон труб до 6 дюймов, гидравлический привод и комплект сменных роликов делают его оптимальным выбором для монтажных организаций, сервисных служб и промышленных предприятий.

Причины для приобретения:

• Диапазон труб — от 1 1/4" до 6".
• Гидравлический привод — высокая производительность и минимальные физические усилия.
• Комплект роликов для разных диаметров — универсальность и экономия на дополнительных насадках.
• Асинхронный двигатель — стабильная и тихая работа, долговечность.
• Регулируемая глубина накатки — точная настройка под любые соединения.
• Надёжность — усиленная конструкция рассчитана на интенсивную эксплуатацию.
• Безопасность — ножная педаль с экстренной остановкой.

Для уточнения стоимости и условий поставки обратитесь к официальным дилерам. Оборудование окупается за счёт высокой производительности и качества подготовки труб.

«Качественная подготовка труб — это надёжность и долговечность трубопроводных систем.»
