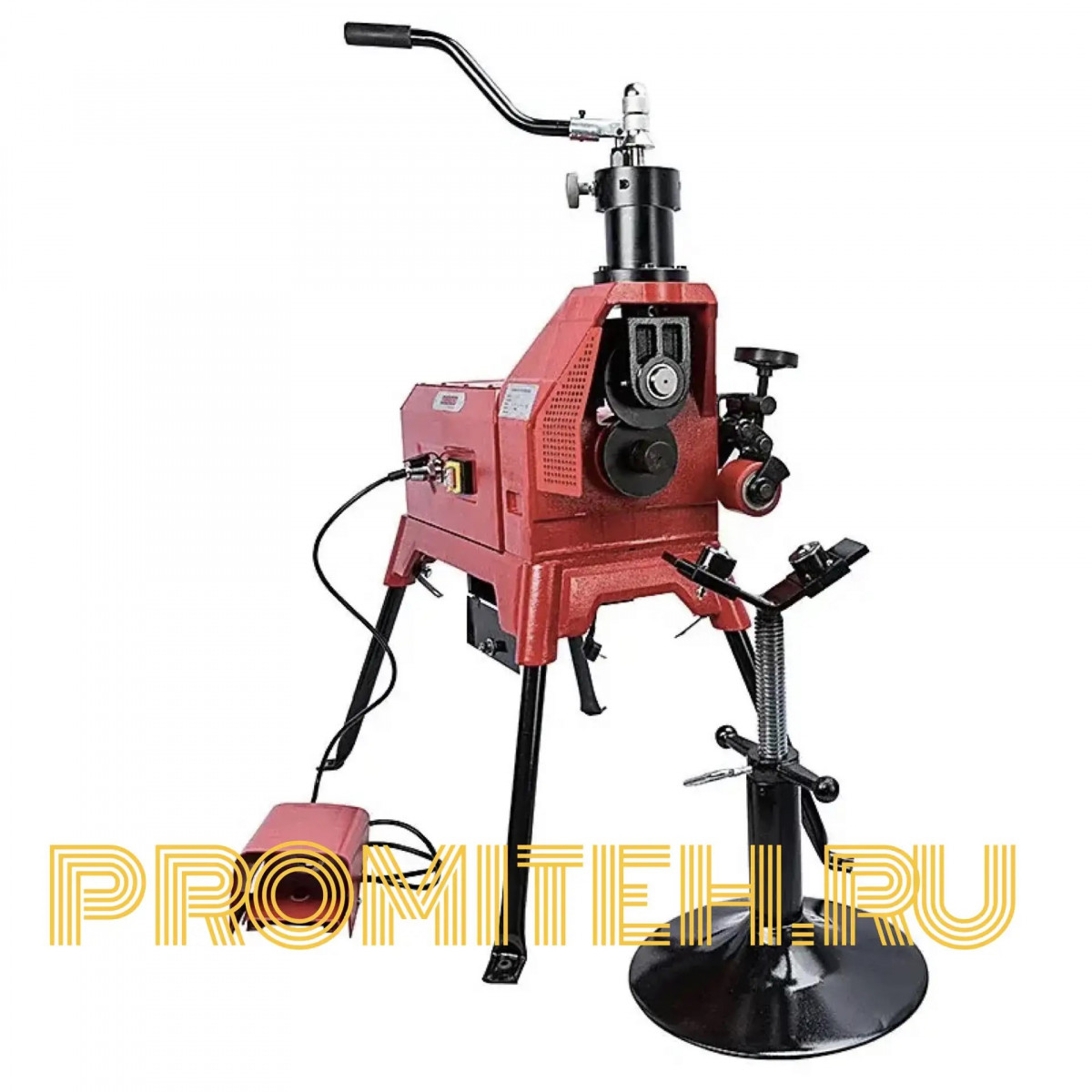

Электрический желобонакатчик Rotorica RoLLer G12D: техническое описание и руководство по эксплуатации

1. Назначение и область применения

Электрический желобонакатчик Rotorica RoLLer G12D — это высокопроизводительное профессиональное оборудование для накатки канавок (желобков) на стальных и нержавеющих трубах при монтаже грувлочных (канавочных) соединений. Аппарат предназначен для подготовки концов труб под установку соединительных муфт и фитингов в системах водоснабжения, отопления, пожаротушения и промышленных трубопроводах без применения сварки.

Модель RoLLer G12D представляет собой мощный грувлочный станок с модернизированным ручным гидравлическим насосом и асинхронным двигателем 1100 Вт. Оборудование позволяет формировать канавки на трубах из углеродистой и нержавеющей стали без изменения их внутреннего диаметра, что гарантирует герметичность и прочность грувлочных соединений. Точность накатки соответствует международным стандартам ISO, обеспечивая высокое качество фланцевых и муфтовых соединений.

Ключевые выгоды для потребителя:

• Широкий диапазон диаметров — работа с трубами от 1 до 12 дюймов (25–300 мм) из углеродистой и нержавеющей стали с толщиной стенки до 8–10,3 мм.
• Высокая производительность — мощность двигателя 1100 Вт и частота вращения 24 об/мин обеспечивают эффективную накатку желобков даже при больших объёмах работ и с длинными трубами.
• Надёжность и долговечность — гидравлический привод с максимальным давлением 40 МПа гарантирует стабильное качество канавок.
• Удобство и безопасность — ножная педаль с функцией экстренной остановки, регулируемый прижимной валик для стабилизации трубы и защитный кожух рабочей зоны.
• Полная комплектация — станок поставляется с набором роликов и валов для всех типоразмеров труб, роликовой опорой и набором инструментов, исключая необходимость в дополнительных покупках.

---

2. Технические характеристики

2.1. Основные параметры

Параметр	Значение
Модель	Rotorica RoLLer G12D
Артикул	RT.1371113
Производитель	ROTORICA (Россия)
Тип привода	Электрогидравлический
Мощность двигателя	1100 Вт (1,1 кВт)
Напряжение питания	220–240 В, 50/60 Гц
Частота вращения	24 об/мин
Максимальное гидравлическое давление	40 МПа
Диапазон труб (углеродистая сталь)	1"–8" SCH 10/40; 10"–12" SCH 10/20
Диапазон труб (нержавеющая сталь)	1"–12"
Максимальная толщина стенки (углеродистая сталь)	10,3 мм
Максимальная толщина стенки (нержавеющая сталь)	8,0 мм
Устройство подачи накатного ролика	Ручной гидравлический насос
Вес нетто / брутто	~120 кг / ~170 кг
Габариты (Д×Ш×В)	800×400×800 мм

2.2. Сравнение с другими моделями

В отличие от моделей RG-1S (мощность 800 Вт, диапазон до 8") или RG-5S (мощность 1100 Вт, диапазон до 12", вес 85 кг), Rotorica RoLLer G12D предлагает увеличенное гидравлическое давление (40 МПа против 35 МПа) и усиленную конструкцию весом 120 кг, что делает его идеальным выбором для работы с трубами максимального диаметра 12 дюймов и толщиной стенки до 10,3 мм.

Ключевые отличия Rotorica RoLLer G12D:

• Увеличенное гидравлическое давление — 40 МПа для работы с трубами максимальной толщины.
• Расширенный диапазон труб до 12 дюймов с максимальной толщиной стенки 10,3 мм.
• Усиленная конструкция весом 120 кг для стабильной работы на крупных объектах.
• Модернизированный гидравлический насос повышенной надёжности.

---

3. Комплект поставки

Стандартная комплектация электрического желобонакатчика Rotorica RoLLer G12D включает:

Наименование	Количество	Назначение
Электрический желобонакатчик Rotorica RoLLer G12D	1	Основной блок с двигателем и гидронасосом
Опорные ножки	4 шт.	Для устойчивой установки станка
Прижимной ролик (стабилизатор)	1	Стабилизация положения трубы при накатке
Ведущие ролики: 1", 1¼"–1½", 2"–6" (установлен на станке), 8"–12"	4 шт.	Для разных диаметров труб
Накатные ролики: 1"–1½", 2"–6" (установлен на станке), 8"–12"	3 шт.	Для формирования желобков
Ножной переключатель (педаль)	1	Для запуска и экстренной остановки
Рукоятка гидравлического насоса	1	Для ручной подачи накатывающего ролика
Роликовая трубная опора 1"–12"	1	Поддержка труб при работе
Набор инструментов в пластиковом кейсе (шестигранники, рулетка для измерения диаметра желобка, щуп для установки глубины желобка, отвертка, масленка)	1 компл.	Для обслуживания и контроля
Защитный кожух рабочей зоны	1	Безопасность оператора
Упаковка	1	Для транспортировки и хранения

Важное уточнение: для работы с углеродистой и нержавеющей сталью должны использоваться отдельные комплекты роликов и валов, либо необходимо производить их тщательную очистку при каждой смене материала трубы.

---

4. Принцип работы и особенности применения

4.1. Как работает аппарат

Асинхронный двигатель мощностью 1100 Вт приводит во вращение накатывающий ролик через редуктор. Оператор устанавливает трубу в станок, выбирает соответствующий набор роликов под диаметр трубы и с помощью рукоятки гидравлического насоса подаёт накатывающий ролик к поверхности трубы. Вращающийся ролик формирует канавку (желобок) на поверхности трубы без изменения её внутреннего диаметра. Гидравлическая система развивает давление до 40 МПа, что обеспечивает стабильное качество канавки даже на трубах с толщиной стенки до 10,3 мм.

Управление осуществляется с помощью ножной педали, которая также оснащена функцией экстренной остановки. Регулируемый прижимной валик стабилизирует положение трубы в процессе накатки, исключая её смещение.

Благодаря конструкции «отдельный накатывающий ролик» приводного вала, замена роликов для работы с разными диаметрами труб выполняется быстро и без особых усилий. Роликовая трубная опора, регулируемая по высоте и диаметру, обеспечивает поддержку длинных труб в процессе работы.

4.2. Где применяется

• Монтаж систем водоснабжения и отопления.
• Устройство систем пожарной безопасности (спринклерные системы).
• Прокладка промышленных трубопроводов.
• Монтаж трубопроводов в системах вентиляции и кондиционирования (HVAC).
• Строительство и ремонт инженерных сетей в жилых и коммерческих зданиях.

4.3. Примеры практического использования

Пример 1. Монтаж системы пожаротушения на промышленном объекте.
Бригада монтажников выполняет подготовку труб диаметром 10" под грувлочные соединения. С помощью RoLLer G12D оператор за несколько секунд накатывает желобок на каждой трубе, обеспечивая идеальное качество соединения. Мощный двигатель 1100 Вт позволяет работать с длинными трубами без потери производительности.

Пример 2. Прокладка магистрального водопровода.
На строительной площадке требуется подготовить трубы диаметром 8" и 12" для монтажа водопровода. RoLLer G12D с комплектом сменных роликов позволяет быстро переключаться между диаметрами без потери производительности. Гидравлическое давление 40 МПа обеспечивает стабильное качество канавки даже на трубах с максимальной толщиной стенки 10,3 мм.

Пример 3. Ремонт трубопровода в котельной.
При замене участка трубопровода требуется подготовить концы труб под соединение. RoLLer G12D легко транспортируется к месту работ и позволяет выполнить накатку желобков непосредственно на объекте. Роликовая опора обеспечивает удобство работы с длинными трубами.

4.4. Решение типовых проблем

Проблема	Способ решения
Необходимость быстрой подготовки труб до 12" с максимальной толщиной стенки	Мощный двигатель 1100 Вт и гидравлическое давление 40 МПа
Работа с трубами разных диаметров	Комплект сменных роликов (4 ведущих + 3 накатных) в базовой комплектации
Работа с длинными трубами	Роликовая трубная опора, регулируемая по высоте и диаметру
Требуется точная глубина канавки	Регулируемая глубина накатки и ручной гидравлический насос
Безопасность оператора	Ножная педаль с экстренной остановкой и защитный кожух

---

5. Особенности и нюансы

5.1. Дополнительные функции и опции

Функция / Опция	Назначение
Регулируемая глубина накатки	Точная настройка параметров под различные типы соединений
Гидравлический насос 40 МПа	Стабильное усилие для работы с трубами максимального диаметра
Ножная педаль с экстренной остановкой	Удобное управление и повышение безопасности оператора
Конструкция «отдельный накатывающий ролик»	Быстрая и лёгкая замена роликов без специальных инструментов
Роликовая трубная опора	Поддержка длинных труб до 6 метров
Ящик для хранения оснастки	Удобное хранение роликов и инструментов

5.2. Важные нюансы и ограничения

1. Материал труб — станок предназначен для работы с углеродистой сталью 1"–8" SCH 10/40 и 10"–12" SCH 10/20, а также с нержавеющей сталью 1"–12".
2. Толщина стенки — максимальная толщина для углеродистой стали — 10,3 мм, для нержавеющей — 8,0 мм.
3. Разделение оснастки — для работы с разными материалами (углеродистая и нержавеющая сталь) необходимо использовать отдельные комплекты роликов или тщательно очищать их при смене материала.
4. Электропитание — для стабильной работы требуется подключение к сети 220–240 В, 50/60 Гц.
5. Вес — 120 кг требует осторожности при транспортировке и установке.

5.3. Как особенности повышают ценность

Мощный двигатель 1100 Вт и гидравлическое давление 40 МПа обеспечивают стабильную работу с трубами максимального диаметра и толщины стенки, включая нержавеющую сталь. Конструкция «отдельный накатывающий ролик» и быстрая смена оснастки минимизируют время переналадки между диаметрами. Ножной переключатель с функцией экстренной остановки и защитный кожух обеспечивают безопасность оператора при интенсивной эксплуатации. Полный комплект роликов для труб от 1 до 12 дюймов делает станок универсальным и готовым к работе с любыми типоразмерами.

---

6. Техника безопасности

Работа с желобонакатчиком Rotorica RoLLer G12D требует соблюдения следующих правил:

6.1. Перед началом работы

• Проверить исправность кабеля, вилки и корпуса.
• Убедиться в заземлении розетки.
• Проверить уровень гидравлической жидкости.
• Убедиться, что труба надёжно закреплена в станке.
• Надеть защитные очки и перчатки.

6.2. Во время эксплуатации

• Не допускать попадания посторонних предметов в рабочую зону.
• Следить за показаниями манометра во время работы гидравлики.
• При срабатывании защиты от перегрузки отключить станок и устранить причину.
• Не оставлять работающий станок без присмотра.
• Не касаться вращающихся роликов во время работы.

6.3. После завершения работы

• Отключить станок от сети.
• Очистить ролики и рабочую зону от стружки и загрязнений.
• Проверить состояние гидравлических шлангов и соединений.
• Поместить оборудование в безопасное место для хранения.

---

7. Интересные сведения

Модель Rotorica RoLLer G12D является флагманским оборудованием в линейке желобонакатчиков Rotorica. Благодаря усиленной конструкции весом 120 кг и гидравлическому давлению 40 МПа, этот станок способен работать с трубами максимального диаметра 12 дюймов и толщиной стенки до 10,3 мм, что делает его незаменимым при монтаже крупных промышленных трубопроводов. Станок комплектуется всеми необходимыми роликами и валами для работы с трубами от 1 до 12 дюймов, что делает его готовым к работе сразу после распаковки. Модернизированный гидравлический насос повышенной надёжности и ножная педаль с экстренной остановкой обеспечивают безопасность и удобство работы на крупных объектах.

---

8. Вывод и рекомендации

Электрический желобонакатчик Rotorica RoLLer G12D — это надёжное, производительное и универсальное оборудование для подготовки труб большого диаметра под грувлочные соединения. Мощность 1100 Вт, гидравлическое давление 40 МПа и полный комплект роликов для труб до 12 дюймов делают его оптимальным выбором для монтажных организаций, сервисных служб и промышленных предприятий, работающих с крупными трубопроводами.

Причины для приобретения:

• Диапазон труб — от 1 до 12 дюймов.
• Гидравлическое давление — 40 МПа для работы с трубами максимальной толщины.
• Мощный двигатель 1100 Вт — высокая производительность.
• Полный комплект роликов (4 ведущих + 3 накатных) в базовой комплектации.
• Ножной переключатель с функцией экстренной остановки для безопасности.
• Роликовая трубная опора и ящик для хранения оснастки.
• Надёжность — усиленная конструкция весом 120 кг рассчитана на интенсивную эксплуатацию.
• Точность накатки соответствует международным стандартам ISO.

Для уточнения стоимости и условий поставки обратитесь к официальным дилерам. Оборудование окупается за счёт высокой производительности и качества подготовки труб.

«Качественная подготовка труб — это надёжность и долговечность трубопроводных систем.»
