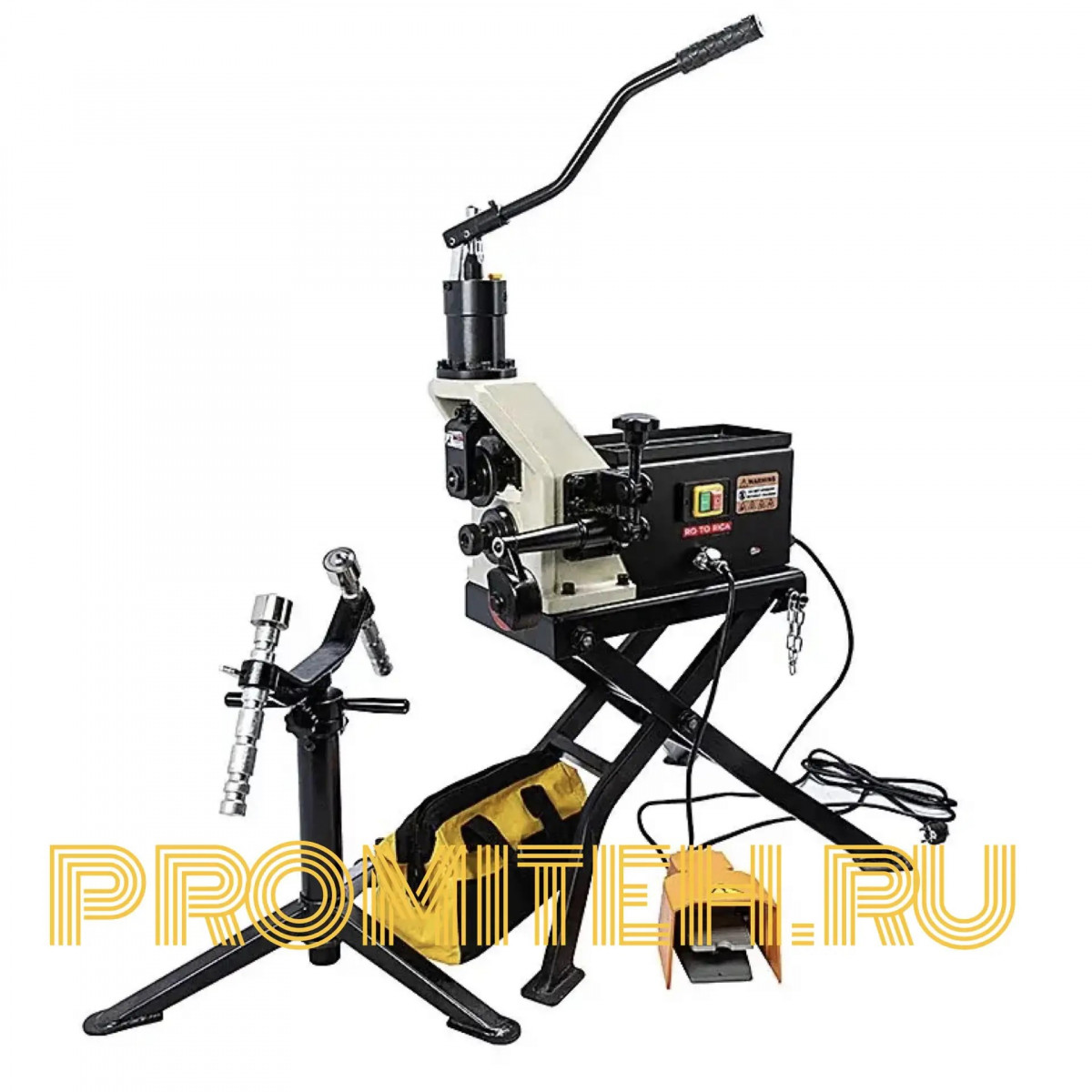

Электрический желобонакатчик Rotorica RG-1S: техническое описание и руководство по эксплуатации

1. Назначение и область применения

Электрический желобонакатчик Rotorica RG-1S — это профессиональное оборудование для накатки желобков (канавок) на стальных и нержавеющих трубах при монтаже грувлочных (канавочных) соединений. Аппарат предназначен для подготовки концов труб под установку соединительных муфт и фитингов в системах пожаротушения, водоснабжения, отопления, HVAC, а также в промышленных и технологических трубопроводах.

Принцип действия основан на гидравлическом сжатии и вращении роликов, которые формируют канавку на поверхности трубы без изменения её внутреннего диаметра. Модель RG-1S оснащается асинхронным двигателем мощностью 800 Вт и гидравлическим насосом с максимальным давлением 35 МПа, что обеспечивает усилие выдавливания до 6 000 кгс и стабильную работу с трубами различных марок стали. Благодаря переносной конструкции и малому весу станок удобен для работы как в цеху, так и на строительной площадке.

Ключевые выгоды для потребителя:

• Широкий диапазон диаметров — работа с трубами от 1" до 8" (25–200 мм), включая углеродистую сталь SCH 7/10/20/40 и нержавеющую сталь SCH 40.
• Высокая производительность — частота вращения 23 об/мин и мощность 800 Вт обеспечивают эффективную накатку желобков даже при больших объёмах работ.
• Надёжность и долговечность — гидравлический привод с максимальным давлением 35 МПа и усилием выдавливания 6 000 кгс гарантирует стабильное качество канавок.
• Универсальность — возможность работы с трубами различной толщины стенки и материалами (углеродистая и нержавеющая сталь).
• Полная комплектация — станок поставляется с набором роликов и валов для всех типоразмеров труб, исключая необходимость в дополнительных покупках.

---

2. Технические характеристики

2.1. Основные параметры

Параметр	Значение
Модель	Rotorica RG-1S
Производитель	Rotorica (Россия)
Тип привода	Электрогидравлический
Мощность двигателя	800 Вт (0,8 кВт)
Напряжение питания	220 В, 50 Гц
Частота вращения	23 об/мин
Максимальное давление гидравлики	35 МПа
Усилие выдавливания	6 000 кгс
Диапазон труб	1" – 8" (25–200 мм)
Материал труб	Углеродистая сталь SCH 7/10/20/40, нержавеющая сталь SCH 40
Габариты (Д×Ш×В)	—
Вес нетто	—

2.2. Сравнение с аналогами

Модель RG-1S представляет собой российскую альтернативу импортным желобонакатчикам, сочетая высокую производительность и доступную цену. По сравнению с аналогами, RG-1S предлагает увеличенное усилие выдавливания (6 000 кгс) и более широкий диапазон труб (до 8 дюймов), что делает его оптимальным выбором для большинства типовых монтажных задач.

Характеристика	Rotorica RG-1S	Типичный импортный аналог
Мощность	800 Вт	550–750 Вт
Диапазон труб	1"–8"	1"–6"
Усилие выдавливания	6 000 кгс	4 000–5 000 кгс
Давление гидравлики	35 МПа	20–30 МПа
Цена	Доступная	Высокая

Ключевые отличия Rotorica RG-1S:

• Увеличенное усилие выдавливания для работы с толстостенными трубами.
• Расширенный диапазон диаметров до 8 дюймов.
• Высокое давление гидравлики (35 МПа) для стабильной работы.
• Оптимальное соотношение цены и качества для российского рынка.

---

3. Комплект поставки

Стандартная комплектация электрического желобонакатчика RG-1S включает:

Наименование	Количество	Назначение
Электрический желобонакатчик RG-1S	1	Основной блок с двигателем и гидронасосом
Набор роликов для труб 1"–8"	1 комплект	Для накатки желобков на трубах различных диаметров
Приводные валы	1 комплект	Для разных диаметров труб
Гидравлический шланг	1	Для подключения гидравлики
Руководство по эксплуатации	1	Инструкция по монтажу и работе
Гарантийный талон	1	Гарантийное обслуживание

Особенность комплектации: в базовую комплектацию входят все необходимые ролики и валы для работы с трубами от 1 до 8 дюймов, что исключает необходимость в дополнительных покупках.

---

4. Принцип работы и особенности применения

4.1. Как работает аппарат

Асинхронный двигатель мощностью 800 Вт приводит во вращение гидравлический насос, который создаёт высокое давление в гидросистеме (до 35 МПа). Оператор устанавливает трубу в станок, выбирает соответствующий ролик и с помощью гидравлического привода прижимает ролик к трубе. Вращающийся ролик формирует канавку (желобок) на поверхности трубы без изменения её внутреннего диаметра. Усилие выдавливания достигает 6 000 кгс, что позволяет работать с толстостенными трубами и нержавеющей сталью.

Процесс накатки желобка занимает несколько секунд, что обеспечивает высокую производительность при монтаже трубопроводов.

4.2. Где применяется

• Монтаж систем пожарной безопасности (спринклерные системы).
• Устройство систем водоснабжения и отопления.
• Прокладка технологических трубопроводов на промышленных объектах.
• Монтаж трубопроводов в системах вентиляции и кондиционирования (HVAC).
• Строительство и ремонт инженерных сетей в жилых и коммерческих зданиях.

4.3. Примеры практического использования

Пример 1. Монтаж системы пожаротушения в торговом центре.
Бригада монтажников выполняет подготовку труб диаметром 6" под грувлочные соединения. С помощью RG-1S оператор за несколько секунд накатывает желобок на каждой трубе, обеспечивая идеальное качество соединения.

Пример 2. Прокладка водопровода в промышленном цеху.
На строительной площадке требуется подготовить трубы диаметром 4" и 8" для монтажа водопровода. RG-1S с комплектом сменных роликов позволяет быстро переключаться между диаметрами без потери производительности.

Пример 3. Ремонт трубопровода в котельной.
При замене участка трубопровода требуется подготовить концы труб под соединение. RG-1S легко транспортируется к месту работ и позволяет выполнить накатку желобков непосредственно на объекте.

4.4. Решение типовых проблем

Проблема	Способ решения
Необходимость быстрой подготовки труб до 8"	Мощный гидравлический привод с усилием 6 000 кгс
Работа с трубами разных диаметров	Комплект сменных роликов и валов в базовой комплектации
Требуется точная глубина канавки	Регулируемая глубина накатки
Работа с нержавеющей сталью	Высокое усилие выдавливания 6 000 кгс

---

5. Особенности и нюансы

5.1. Дополнительные функции и опции

Функция / Опция	Назначение
Регулируемая глубина накатки	Точная настройка параметров под различные типы соединений
Гидравлический насос 35 МПа	Стабильное усилие для работы с толстостенными трубами
Усилие выдавливания 6 000 кгс	Возможность работы с нержавеющей сталью и трубами большой толщины
Полный комплект роликов	Готовность к работе с любыми диаметрами от 1 до 8"

5.2. Важные нюансы и ограничения

1. Материал труб — станок предназначен для работы с углеродистой сталью SCH 7/10/20/40 и нержавеющей сталью SCH 40.
2. Диапазон труб — от 1 до 8 дюймов.
3. Электропитание — для стабильной работы требуется подключение к сети 220 В, 50 Гц.
4. Обслуживание — периодическая проверка уровня гидравлической жидкости и замена фильтров.

5.3. Как особенности повышают ценность

Гидравлический привод с усилием 6 000 кгс и давлением 35 МПа обеспечивают стабильную работу с трубами различных марок стали, включая нержавейку. Полный комплект роликов для труб от 1 до 8 дюймов делает станок универсальным и готовым к работе с любыми типоразмерами.

---

6. Техника безопасности

Работа с желобонакатчиком Rotorica RG-1S требует соблюдения следующих правил:

6.1. Перед началом работы

• Проверить исправность кабеля, вилки и корпуса.
• Убедиться в заземлении розетки.
• Проверить уровень гидравлической жидкости.
• Убедиться, что труба надёжно закреплена в станке.
• Надеть защитные очки и перчатки.

6.2. Во время эксплуатации

• Не допускать попадания посторонних предметов в рабочую зону.
• Следить за показаниями манометра во время работы гидравлики.
• При срабатывании защиты от перегрузки отключить станок и устранить причину.
• Не оставлять работающий станок без присмотра.
• Не касаться вращающихся роликов во время работы.

6.3. После завершения работы

• Отключить станок от сети.
• Очистить ролики и рабочую зону от стружки и загрязнений.
• Проверить состояние гидравлических шлангов и соединений.
• Поместить оборудование в безопасное место для хранения.

---

7. Интересные сведения

Технология грувлочных (канавочных) соединений была разработана в начале XX века и получила широкое распространение благодаря своей надёжности и скорости монтажа. Модель Rotorica RG-1S является современным российским воплощением этой технологии. Благодаря гидравлическому приводу с усилием 6 000 кгс, станок способен работать с трубами из нержавеющей стали, что особенно востребовано в пищевой и фармацевтической промышленности. Полный комплект роликов для труб до 8 дюймов делает RG-1S универсальным решением для большинства монтажных задач.

---

8. Вывод и рекомендации

Электрический желобонакатчик Rotorica RG-1S — это надёжное, производительное и универсальное оборудование для подготовки труб под грувлочные соединения. Мощность 800 Вт, усилие выдавливания 6 000 кгс и полный комплект роликов для труб до 8 дюймов делают его оптимальным выбором для монтажных организаций, сервисных служб и промышленных предприятий.

Причины для приобретения:

• Диапазон труб — от 1 до 8 дюймов.
• Усилие выдавливания — 6 000 кгс для работы с нержавеющей сталью.
• Гидравлический привод с давлением 35 МПа.
• Полный комплект роликов в базовой комплектации.
• Надёжность — усиленная конструкция рассчитана на интенсивную эксплуатацию.
• Доступная цена — отличное соотношение цена/качество.

Для уточнения стоимости и условий поставки обратитесь к официальным дилерам. Оборудование окупается за счёт высокой производительности и качества подготовки труб.

«Качественная подготовка труб — это надёжность и долговечность трубопроводных систем.»
