Электрический желобонакатчик Rotorica RoLLer GM12S: техническое описание и руководство по эксплуатации

1. Назначение и область применения

Электрический желобонакатчик Rotorica RoLLer GM12S — это высокопроизводительное профессиональное оборудование для накатки желобков (канавок) на стальных и нержавеющих трубах при монтаже грувлочных (канавочных) соединений. Аппарат предназначен для подготовки концов труб под установку соединительных муфт и фитингов в системах пожаротушения, водоснабжения, отопления, промышленных и технологических трубопроводах.

Принцип действия основан на гидравлическом сжатии и вращении роликов, которые формируют канавку на поверхности трубы без изменения её внутреннего диаметра. Модель GM12S оснащается асинхронным двигателем мощностью 1100 Вт и гидравлическим насосом с максимальным давлением 35 МПа, что обеспечивает усилие выдавливания до 6 000 кгс и стабильную работу с трубами различных марок стали. Благодаря переносной конструкции и весу 140 кг станок удобен для работы как в цеху, так и на строительной площадке.

Ключевые выгоды для потребителя:

• Широкий диапазон диаметров — работа с трубами от 1" до 12" (25–300 мм) из углеродистой и нержавеющей стали.
• Высокая производительность — мощность двигателя 1100 Вт и частота вращения 23 об/мин обеспечивают эффективную накатку желобков даже при больших объёмах работ.
• Надёжность и долговечность — гидравлический привод с максимальным давлением 35 МПа и усилием выдавливания 6 000 кгс гарантирует стабильное качество канавок.
• Универсальность — возможность работы с трубами различной толщины стенки и материалами (углеродистая и нержавеющая сталь).
• Полная комплектация — станок поставляется с набором роликов и валов для всех типоразмеров труб, исключая необходимость в дополнительных покупках.

---

2. Технические характеристики

2.1. Основные параметры

Параметр	Значение
Модель	Rotorica RoLLer GM12S
Производитель	Rotorica (Россия)
Тип привода	Электрогидравлический
Мощность двигателя	1100 Вт (1,1 кВт)
Напряжение питания	220 В, 50 Гц
Частота вращения	23 об/мин
Максимальное давление гидравлики	35 МПа
Усилие выдавливания	6 000 кгс
Диапазон труб	1" – 12" (25–300 мм)
Материал труб	Углеродистая сталь SCH 7/10/20/40, нержавеющая сталь SCH 40
Габариты (Д×Ш×В)	850×580×650 мм
Вес нетто	140 кг

2.2. Сравнение с моделью RG-1S

Модель GM12S является флагманской в линейке желобонакатчиков Rotorica, предлагая расширенный диапазон труб до 12 дюймов при сохранении высокой производительности и надёжности:

Характеристика	Rotorica RoLLer GM12S	Rotorica RG-1S
Мощность двигателя	1100 Вт	800 Вт
Макс. диаметр трубы	12"	8"
Усилие выдавливания	6 000 кгс	6 000 кгс
Вес	140 кг	~85 кг

Ключевые отличия GM12S:

• Увеличенная мощность двигателя (1100 Вт) для работы с трубами большого диаметра.
• Расширенный диапазон труб до 12 дюймов.
• Более тяжёлая и устойчивая конструкция для работы с крупными трубопроводами.
• Полный комплект роликов и валов для всех типоразмеров от 1" до 12".

---

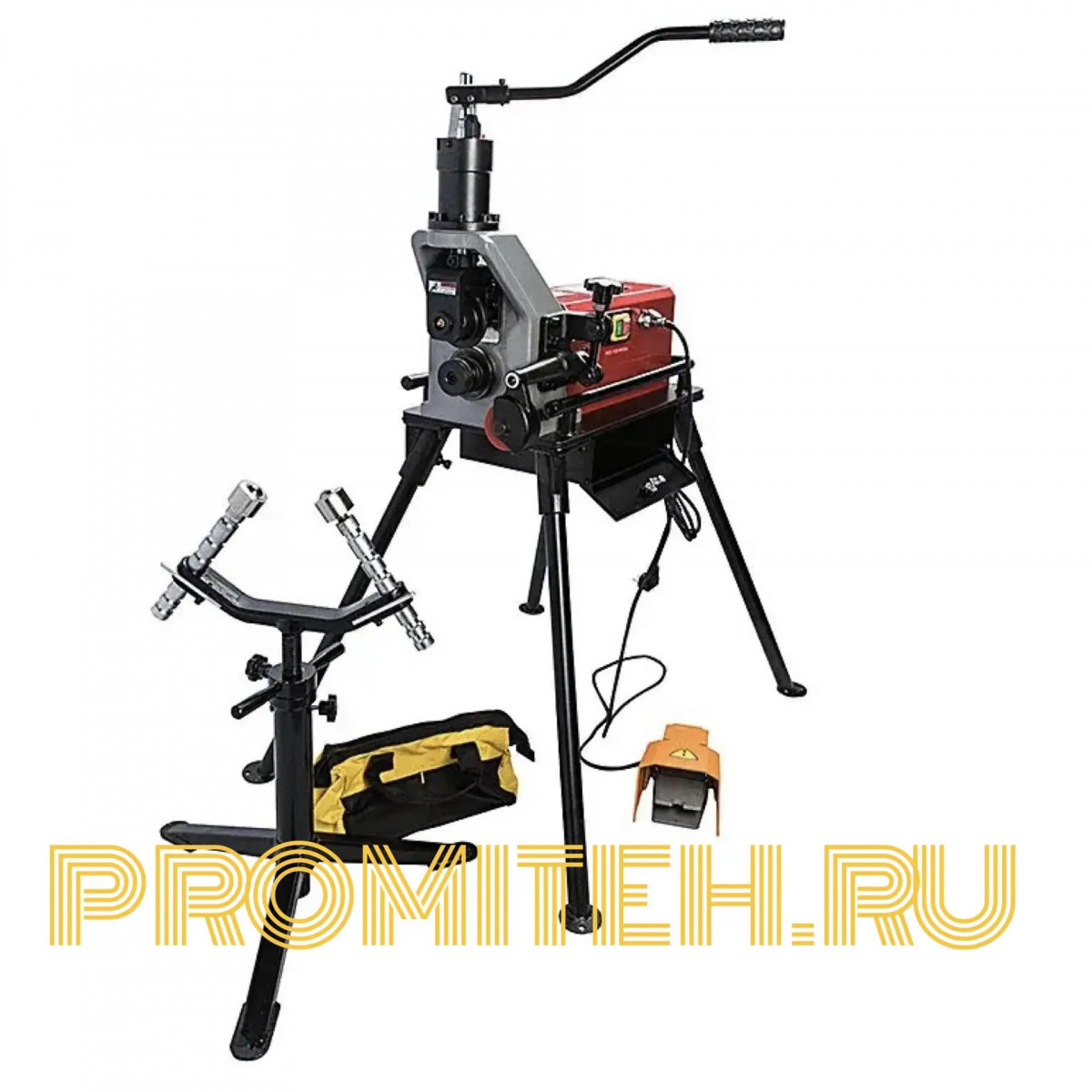

3. Комплект поставки

Наименование	Количество	Назначение
Электрический желобонакатчик Rotorica RoLLer GM12S	1	Основной блок с двигателем и гидронасосом
Набор роликов для труб 1"–12"	1 комплект	Для накатки желобков на трубах различных диаметров
Приводные валы для всех диаметров	1 комплект	Для разных диаметров труб
Гидравлический шланг высокого давления	1	Для подключения гидравлики
Ножная педаль управления	1	Для запуска и экстренной остановки
Рукоятка гидравлического насоса	1	Для ручной подачи накатывающего ролика
Роликовая трубная опора	1	Поддержка длинных труб в процессе работы
Набор инструментов (шестигранники, рулетка)	1 компл.	Для обслуживания и контроля
Руководство по эксплуатации	1	Инструкция по монтажу и работе
Гарантийный талон	1	Гарантийное обслуживание
Упаковка (фанерный ящик)	1	Для транспортировки и хранения

Особенность комплектации: в базовую комплектацию входят все необходимые ролики и валы для работы с трубами от 1 до 12 дюймов, а также гидравлический шланг и ножная педаль управления. Роликовая трубная опора обеспечивает удобство работы с длинными трубами.

---

4. Принцип работы и особенности применения

4.1. Как работает аппарат

Асинхронный двигатель мощностью 1100 Вт приводит во вращение гидравлический насос, который создаёт высокое давление в гидросистеме (до 35 МПа). Оператор устанавливает трубу в станок, выбирает соответствующий ролик и с помощью гидравлического привода прижимает ролик к трубе. Вращающийся ролик формирует канавку (желобок) на поверхности трубы без изменения её внутреннего диаметра. Усилие выдавливания достигает 6 000 кгс, что позволяет работать с трубами большого диаметра и нержавеющей сталью.

Процесс накатки желобка занимает несколько секунд, что обеспечивает высокую производительность при монтаже трубопроводов.

4.2. Где применяется

• Монтаж систем пожарной безопасности (спринклерные системы) с трубами до 12".
• Устройство систем водоснабжения и отопления крупных объектов.
• Прокладка технологических трубопроводов на промышленных объектах.
• Монтаж трубопроводов в системах вентиляции и кондиционирования (HVAC).
• Строительство и ремонт инженерных сетей в жилых и коммерческих зданиях.

4.3. Примеры практического использования

Пример 1. Монтаж системы пожаротушения на промышленном объекте.
Бригада монтажников выполняет подготовку труб диаметром 10" под грувлочные соединения. С помощью GM12S оператор за несколько секунд накатывает желобок на каждой трубе, обеспечивая идеальное качество соединения.

Пример 2. Прокладка магистрального водопровода.
На строительной площадке требуется подготовить трубы диаметром 8" и 12" для монтажа водопровода. GM12S с комплектом сменных роликов позволяет быстро переключаться между диаметрами без потери производительности.

Пример 3. Ремонт трубопровода в котельной.
При замене участка трубопровода требуется подготовить концы труб под соединение. GM12S легко транспортируется к месту работ и позволяет выполнить накатку желобков непосредственно на объекте.

4.4. Решение типовых проблем

Проблема	Способ решения
Необходимость быстрой подготовки труб большого диаметра (до 12")	Мощный двигатель 1100 Вт и гидравлический привод с усилием 6 000 кгс
Работа с трубами разных диаметров	Комплект сменных роликов и валов в базовой комплектации
Требуется точная глубина канавки	Регулируемая глубина накатки
Работа с нержавеющей сталью большой толщины	Высокое усилие выдавливания 6 000 кгс

---

5. Особенности и нюансы

5.1. Дополнительные функции и опции

Функция / Опция	Назначение
Регулируемая глубина накатки	Точная настройка параметров под различные типы соединений
Гидравлический насос 35 МПа	Стабильное усилие для работы с трубами большого диаметра
Усилие выдавливания 6 000 кгс	Возможность работы с нержавеющей сталью и трубами большой толщины
Ножная педаль с экстренной остановкой	Удобное управление и повышение безопасности оператора
Роликовая трубная опора	Поддержка длинных труб до 6 метров

5.2. Важные нюансы и ограничения

1. Материал труб — станок предназначен для работы с углеродистой сталью SCH 7/10/20/40 и нержавеющей сталью SCH 40.
2. Диапазон труб — от 1 до 12 дюймов.
3. Электропитание — для стабильной работы требуется подключение к сети 220 В, 50 Гц.
4. Обслуживание — периодическая проверка уровня гидравлической жидкости и замена фильтров.
5. Вес — 140 кг требует осторожности при транспортировке и установке.

5.3. Как особенности повышают ценность

Мощный двигатель 1100 Вт и гидравлический привод с усилием 6 000 кгс обеспечивают стабильную работу с трубами большого диаметра и нержавеющей сталью. Полный комплект роликов для труб от 1 до 12 дюймов делает станок универсальным и готовым к работе с любыми типоразмерами. Роликовая опора повышает удобство работы с длинными трубами.

---

6. Техника безопасности

Работа с желобонакатчиком Rotorica RoLLer GM12S требует соблюдения следующих правил:

6.1. Перед началом работы

• Проверить исправность кабеля, вилки и корпуса.
• Убедиться в заземлении розетки.
• Проверить уровень гидравлической жидкости.
• Убедиться, что труба надёжно закреплена в станке.
• Надеть защитные очки и перчатки.

6.2. Во время эксплуатации

• Не допускать попадания посторонних предметов в рабочую зону.
• Следить за показаниями манометра во время работы гидравлики.
• При срабатывании защиты от перегрузки отключить станок и устранить причину.
• Не оставлять работающий станок без присмотра.
• Не касаться вращающихся роликов во время работы.

6.3. После завершения работы

• Отключить станок от сети.
• Очистить ролики и рабочую зону от стружки и загрязнений.
• Проверить состояние гидравлических шлангов и соединений.
• Поместить оборудование в безопасное место для хранения.

---

7. Интересные сведения

Технология грувлочных (канавочных) соединений была разработана в начале XX века и получила широкое распространение благодаря своей надёжности и скорости монтажа. Модель Rotorica RoLLer GM12S является флагманским российским оборудованием, способным работать с трубами диаметром до 12 дюймов. Благодаря гидравлическому приводу с усилием 6 000 кгс, станок успешно применяется на крупных промышленных объектах, включая нефтегазовую и энергетическую отрасли. Полный комплект роликов для всех типоразмеров делает GM12S универсальным решением для монтажных организаций любого масштаба.

---

8. Вывод и рекомендации

Электрический желобонакатчик Rotorica RoLLer GM12S — это надёжное, производительное и универсальное оборудование для подготовки труб большого диаметра под грувлочные соединения. Мощность 1100 Вт, усилие выдавливания 6 000 кгс и полный комплект роликов для труб до 12 дюймов делают его оптимальным выбором для монтажных организаций, сервисных служб и промышленных предприятий.

Причины для приобретения:

• Диапазон труб — от 1 до 12 дюймов.
• Усилие выдавливания — 6 000 кгс для работы с нержавеющей сталью.
• Мощный двигатель 1100 Вт — высокая производительность.
• Гидравлический привод с давлением 35 МПа.
• Полный комплект роликов в базовой комплектации.
• Надёжность — усиленная конструкция рассчитана на интенсивную эксплуатацию.

Для уточнения стоимости и условий поставки обратитесь к официальным дилерам. Оборудование окупается за счёт высокой производительности и качества подготовки труб.

«Качественная подготовка труб — это надёжность и долговечность трубопроводных систем.»
