Стыковой сварочный аппарат Welping WP250DB: техническое описание и руководство по эксплуатации

1. Назначение и область применения

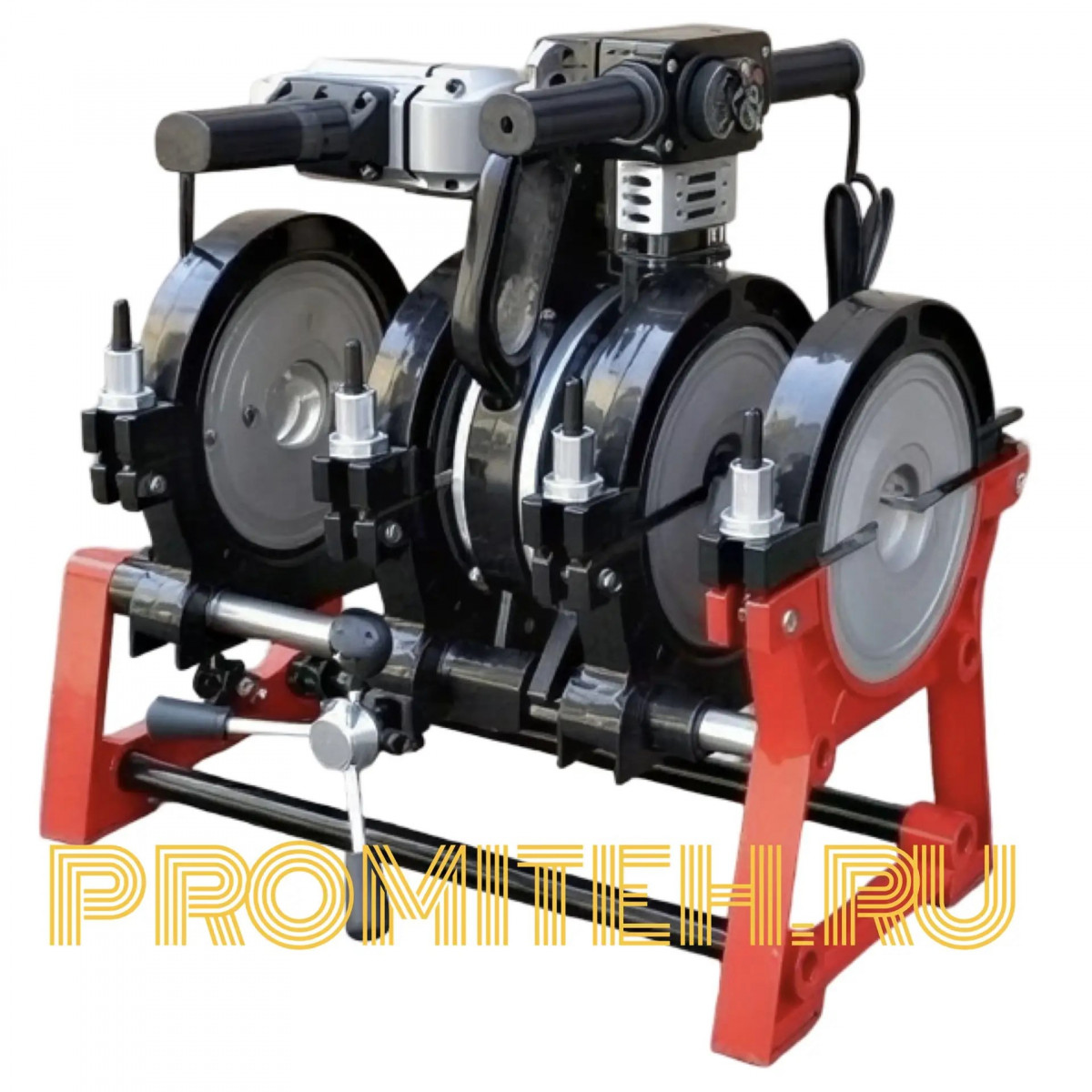

Стыковой сварочный аппарат Welping WP250DB — это механическая стыковая сварочная машина, предназначенная для соединения труб и фитингов из термопластичных материалов методом нагрева и последующего сжатия. Аппарат идеально подходит для сварки труб из полиэтилена (ПЭ), полиэтилена высокой плотности (ПЭВП, HDPE), полипропилена (ПП), поливинилиденфторида (ПВДФ, PVDF) и других термопластов. Оборудование широко применяется при прокладке и ремонте водопроводных и газовых магистралей, дренажных и канализационных сетей, а также на промышленных объектах и в коммунальном хозяйстве.

Модель WP250DB предназначена для сварки труб диаметром от 90 до 250 мм. Аппарат оснащён механическим центратором с четырьмя зажимами, электрическим торцевателем с предохранительным выключателем и нагревательной плитой с антипригарным PTFE-покрытием. Интегрированная алюминиевая литая рама и фиксаторы из высокопрочной стали обеспечивают стабильную работу даже в сложных условиях строительных площадок.

Ключевые выгоды для потребителя:

• Широкий диапазон свариваемых диаметров — от 90 до 250 мм, что закрывает большинство типовых задач в строительстве и коммунальном хозяйстве.
• Высокая производительность — общая мощность 4,3 кВт обеспечивает быстрый нагрев и стабильное давление на протяжении всего цикла сварки.
• Надёжность и долговечность — интегрированная алюминиевая литая рама и фиксаторы из высокопрочной стали обеспечивают стабильную работу в сложных условиях.
• Качество сварки — нагревательная пластина с высококачественным PTFE-покрытием от DuPont или Daikin и тонкая регулировка температуры гарантируют равномерный прогрев и прочный шов.
• Безопасность — торцеватель оснащён предохранительным выключателем, лезвие из быстрорежущей стали прочное и долговечное.
• Подходит для использования на стройплощадках — при прокладке дренажных труб и водопроводных магистралей.

---

2. Технические характеристики

2.1. Основные параметры

Параметр	Значение
Модель	Welping WP250DB
Артикул	320250
Производитель	WELPING (Китай)
Тип привода	Механический
Тип сварки	Стыковая
Напряжение питания	220 В, 50 Гц
Общая мощность	4300 Вт (4,3 кВт)
Мощность нагревателя	2300 Вт
Мощность торцевателя	2000 Вт
Диапазон сварки	90 – 250 мм
Поддерживаемые диаметры	90, 110, 125, 140, 160, 180, 200, 225, 250 мм
Температура нагрева	0 – 270 °C
Форма нагревателя	Дисковая
Форма подставки	X-образная
Тип насадки	Вкладыши
Материал сварки	ПЭ (полиэтилен), ПП (полипропилен), ПВДФ (поливинилиденфторид) и другие термопласты
Материал корпуса	Алюминий, сталь
Регулятор температуры	Да
Управление температурой	Механическое
Защита от перегрева	Нет
Вес нетто	75 кг
Класс товара	Профессиональный

2.2. Сравнение с моделью WP250A PRO

В отличие от модели WP250A PRO, аппарат WP250DB представляет собой более доступное по цене механическое решение, ориентированное на базовые задачи стыковой сварки. Основные отличия:

Характеристика	Welping WP250DB	Welping WP250A PRO
Тип привода	Механический	Гидравлический
Управление	Механическое	Автоматическое с протоколированием
Вес	75 кг	~95 кг
Прибор протоколирования	Отсутствует	Встроенный
Диапазон сварки	90 – 250 мм	63 – 250 мм

Ключевые отличия Welping WP250DB:

• Механический привод — более простое и надёжное решение для базовых задач.
• Более лёгкая конструкция — 75 кг против 95 кг.
• Отсутствие встроенного прибора протоколирования, что делает аппарат более доступным по цене.
• Диапазон сварки от 90 мм (без возможности работы с диаметрами 63 и 75 мм).

---

3. Комплект поставки

Наименование	Количество	Назначение
Стыковой сварочный аппарат Welping WP250DB	1	Основной блок с механическим центратором и зажимами
Комплект зажимных полуколец (90–250 мм)	1	Фиксация труб различных диаметров
Нагревательная плита с PTFE-покрытием	1	Нагрев торцов труб до температуры плавления
Электрический торцеватель	1	Выравнивание и обработка торцов труб
Комплект монтажных ключей	1	Сборка и обслуживание аппарата
Инструкция по эксплуатации	1	Руководство по монтажу и работе
Упаковка	1	Для транспортировки и хранения

Особенность комплектации: аппарат поставляется с полным набором зажимных полуколец для всех поддерживаемых диаметров (90, 110, 125, 140, 160, 180, 200, 225, 250 мм), что позволяет сразу приступать к работе без дополнительных затрат.

---

4. Принцип работы и особенности применения

4.1. Как работает аппарат

Стыковой сварочный аппарат WP250DB работает по принципу сварки плавлением — торцы труб нагреваются до температуры плавления (до 270 °C), после чего соединяются под давлением. Процесс включает несколько этапов:

• Подготовка труб — трубы фиксируются в зажимах механического центратора, торцы выравниваются с помощью электрического торцевателя. Торцеватель оснащён предохранительным выключателем, а лезвие из быстрорежущей стали обеспечивает долговечность.
• Нагрев — нагревательная плита с PTFE-покрытием подводится к торцам труб и нагревает их до заданной температуры (до 270 °C). Тонкая регулировка температуры обеспечивает равномерный прогрев.
• Сварка — после достижения температуры плавления плита убирается, трубы сводятся и сжимаются с помощью механического усилия.
• Охлаждение — соединение выдерживается под давлением до полного остывания, формируя прочное и герметичное соединение.

4.2. Где применяется

• Прокладка водопроводных магистралей и систем водоснабжения.
• Строительство газопроводов и распределительных сетей.
• Монтаж дренажных и канализационных систем.
• Прокладка трубопроводов в промышленных цехах и на производственных объектах.
• Ремонт и реконструкция существующих трубопроводных систем.

4.3. Примеры практического использования

Пример 1. Прокладка водопровода в условиях плотной городской застройки.
При прокладке водопровода в стеснённых условиях городской застройки WP250DB позволяет быстро и качественно соединять трубы диаметром 160 мм с минимальными затратами времени. Механический центратор обеспечивает идеальную центровку, а PTFE-покрытие нагревательной плиты предотвращает прилипание расплавленного материала.

Пример 2. Ремонт газопровода сваркой встык.
При замене участка газопровода диаметром 225 мм аппарат WP250DB обеспечивает надёжное соединение, устойчивое к высокому давлению и механическим нагрузкам. Прочная алюминиевая рама и фиксаторы из высокопрочной стали гарантируют стабильность работы даже в полевых условиях.

4.4. Решение типовых проблем

Проблема	Способ решения
Неравномерный нагрев торцов	Дисковая нагревательная плита с PTFE-покрытием и тонкая регулировка температуры
Нестабильная работа на стройплощадке	Интегрированная алюминиевая литая рама и фиксаторы из высокопрочной стали
Безопасность оператора	Предохранительный выключатель на торцевателе
Быстрая переналадка под разные диаметры	Комплект сменных полуколец для всех поддерживаемых диаметров

---

5. Особенности и нюансы

5.1. Дополнительные функции и опции

Функция / Опция	Назначение
Предохранительный выключатель торцевателя	Повышение безопасности оператора при обработке торцов труб
Лезвие из быстрорежущей стали	Долговечность и качественная обработка торцов
PTFE-покрытие нагревательной плиты от DuPont или Daikin	Предотвращение прилипания расплавленного материала
Тонкая регулировка температуры	Точная настройка нагрева под разные материалы
X-образная подставка	Устойчивое размещение нагревательной плиты и торцевателя

5.2. Важные нюансы и ограничения

1. Материалы — аппарат предназначен для сварки полиэтилена (PE), полипропилена (PP), PVDF и других термопластов.
2. Диапазон диаметров — от 90 до 250 мм. Для сварки труб диаметром менее 90 мм (63 и 75 мм) требуется использование других моделей или дополнительных адаптеров.
3. Электропитание — требуется подключение к сети 220 В, 50 Гц с достаточной мощностью (не менее 4,3 кВт).
4. Обслуживание — регулярная чистка PTFE-покрытия нагревательной плиты и проверка состояния механических узлов.
5. Вес — 75 кг требует осторожности при транспортировке и установке.
6. Температура окружающей среды — рабочая температура от 0 до 40 °C.

5.3. Как особенности повышают ценность

Интегрированная алюминиевая литая рама и фиксаторы из высокопрочной стали обеспечивают стабильную работу даже в сложных условиях строительных площадок. PTFE-покрытие нагревательной плиты предотвращает прилипание расплавленного материала, упрощая очистку и повышая качество сварки. Предохранительный выключатель на торцевателе повышает безопасность оператора.

---

6. Техника безопасности

Работа со стыковым сварочным аппаратом Welping WP250DB требует соблюдения следующих правил:

6.1. Перед началом работы

• Проверить исправность кабелей и соединений.
• Убедиться в заземлении.
• Проверить состояние механических узлов.
• Надеть защитные очки и перчатки.

6.2. Во время эксплуатации

• Избегать контакта с нагревательной плитой (температура до 270 °C).
• Не оставлять включённый аппарат без присмотра.
• При работе с торцевателем использовать предохранительный выключатель.

6.3. После завершения работы

• Отключить питание.
• Очистить нагревательную плиту и торцеватель.

---

7. Интересные сведения

Технология стыковой сварки полиэтиленовых труб была разработана в 1960-х годах и активно используется в газовой и водопроводной отраслях. Модель Welping WP250DB является одной из самых популярных в своём классе благодаря оптимальному сочетанию цены и производительности. Аппарат комплектуется полным набором зажимных полуколец для всех поддерживаемых диаметров — от 90 до 250 мм, что делает его готовым к работе сразу после распаковки. Лёгкая алюминиевая рама (вес всего 75 кг) и механический привод обеспечивают удобство транспортировки и высокое качество сварки даже в полевых условиях.

---

8. Вывод и рекомендации

Стыковой сварочный аппарат Welping WP250DB — это надёжное, производительное и доступное механическое оборудование для профессиональной стыковой сварки труб диаметром от 90 до 250 мм. Механическое управление, полный комплект оснастки и продуманная конструкция делают его идеальным выбором для монтажных организаций, коммунальных служб и промышленных предприятий, которым требуется качественное и недорогое решение для сварки полимерных труб.

Причины для приобретения:

• Диапазон труб 90–250 мм — закрывает большинство типовых задач.
• Общая мощность 4,3 кВт — быстрый нагрев и высокая производительность.
• Надёжная конструкция — алюминиевая рама и стальные фиксаторы.
• Безопасность — предохранительный выключатель на торцевателе.
• Полная комплектация — все необходимые полукольца и оснастка в комплекте.
• Оптимальное соотношение цены и качества.

Для уточнения стоимости и условий поставки обратитесь к официальным дилерам. Оборудование окупается за счёт высокой производительности и качества сварных швов.

«Качественная сварка — это гарантия надёжности трубопроводных систем.»
