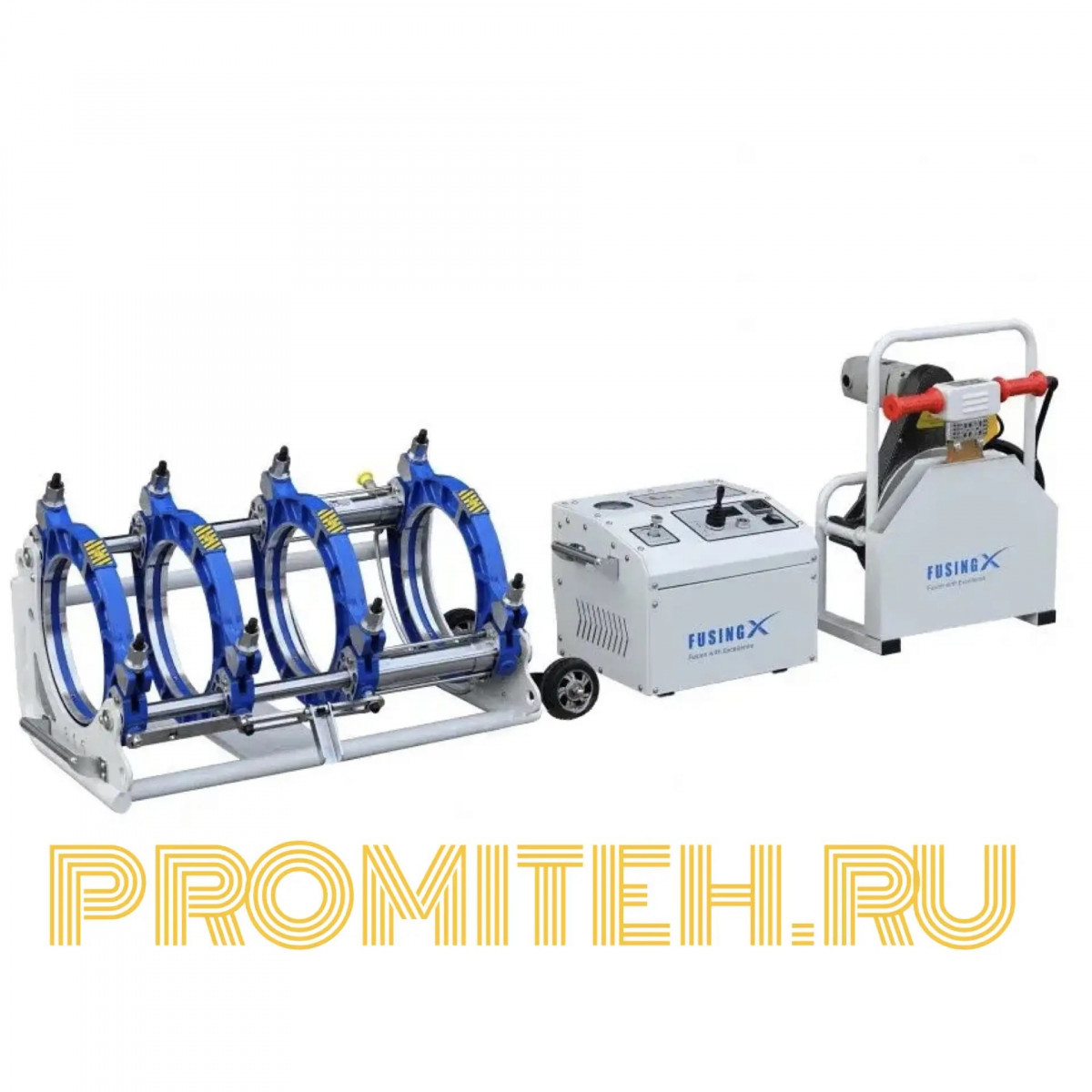

Стыковой сварочный аппарат Welping FX315: техническое описание и руководство по эксплуатации

1. Назначение и область применения

Стыковой сварочный аппарат Welping FX315 — это высокопроизводительное гидравлическое оборудование из премиальной серии FUSINGX, предназначенное для стыковой сварки труб и фитингов из термопластичных материалов. Аппарат идеально подходит для соединения труб из полиэтилена (ПЭ), полиэтилена высокой плотности (ПЭВП, HDPE), полипропилена (ПП), полибутена (ПБ), поливинилиденфторида (ПВДФ, PVDF) и других термопластов диаметром от 90 до 315 мм. Оборудование широко применяется при прокладке и ремонте водопроводных и газовых магистралей, дренажных и канализационных сетей, а также на промышленных объектах и в коммунальном хозяйстве.

Модель FX315 представляет собой развитие серии FX и оснащена рядом усовершенствований, направленных на повышение производительности и качества сварки. Аппарат имеет гидравлический привод, прочную цельносварную раму из высокопрочной стали, надёжные литые зажимные вкладыши из алюминиевого сплава, торцеватель с защитным выключателем и нагревательную плиту с высококачественным антипригарным PTFE-покрытием. Интеллектуальная система управления давлением FUSINGX обеспечивает стабильность и точность процесса сварки.

Ключевые выгоды для потребителя:

• Широкий диапазон свариваемых диаметров — от 90 до 315 мм, что позволяет использовать аппарат для большинства типовых задач в строительстве и коммунальном хозяйстве.
• Гидравлический привод — обеспечивает стабильное усилие сжатия и точное регулирование давления на протяжении всего цикла сварки.
• Интеллектуальная система управления FUSINGX — автоматизирует процесс сварки, исключая ошибки оператора и гарантируя повторяемость результатов.
• Прочная конструкция — цельносварная рама из высокопрочной стали и литые алюминиевые зажимные вкладыши обеспечивают долговечность и стабильность даже при интенсивной эксплуатации.
• Качество сварки — нагревательная плита с антипригарным PTFE-покрытием от ведущих производителей гарантирует равномерный нагрев и предотвращает прилипание материала.
• Безопасность — торцеватель оснащён защитным выключателем, а гидравлическая система имеет предохранительные клапаны.

---

2. Технические характеристики

2.1. Основные параметры

Параметр	Значение
Модель	Welping FX315
Производитель	WELPING
Тип привода	Гидравлический
Диапазон сварки	90 – 315 мм
Поддерживаемые диаметры	90, 110, 125, 140, 160, 180, 200, 225, 250, 280, 315 мм
Общая мощность	4,8 – 5,5 кВт (в зависимости от модификации)
Мощность нагревательной плиты	3,8 – 4,2 кВт
Мощность торцевателя	1,0 – 1,3 кВт
Напряжение питания	220 В, 50/60 Гц
Максимальное гидравлическое давление	16 МПа
Температура нагрева	0 – 270 °C (регулируемая)
Покрытие нагревательной плиты	PTFE (антипригарное)
Количество зажимов	4 (по два на каждую сторону)
Материал зажимных вкладышей	Литой алюминиевый сплав
Материал рамы	Высокопрочная сталь (цельносварная)
Вес нетто	~120 – 135 кг
Габариты (Д×Ш×В)	~1050×600×650 мм
Управление	Интеллектуальная система FUSINGX (автоматическое протоколирование, цифровая индикация)
Гарантия	12–24 месяца

2.2. Сравнение с моделями WP250DB и WP250A PRO

В отличие от механических моделей WP250DB и гидравлических WP250A PRO, Welping FX315 представляет собой аппарат премиального класса с расширенным диапазоном диаметров (до 315 мм), усиленной конструкцией и интеллектуальной системой управления FUSINGX, обеспечивающей полную автоматизацию процесса сварки и протоколирование параметров.

Характеристика	Welping FX315	Welping WP250A PRO	Welping WP250DB
Тип привода	Гидравлический	Гидравлический	Механический
Диапазон сварки	90–315 мм	63–250 мм	90–250 мм
Управление	Интеллектуальное (FUSINGX)	Автоматическое с протоколированием	Механическое
Рама	Цельносварная сталь	Алюминиевая литая	Алюминиевая литая
Вес	~120–135 кг	~95 кг	75 кг
Протоколирование	Встроенное (USB)	Встроенное (USB)	Отсутствует

Ключевые отличия FX315:

• Расширенный диапазон труб до 315 мм.
• Усиленная цельносварная стальная рама для работы с тяжёлыми трубами большого диаметра.
• Интеллектуальная система FUSINGX с расширенным функционалом управления и диагностики.
• Литые алюминиевые зажимные вкладыши повышенной прочности.

---

3. Комплект поставки

Наименование	Количество	Назначение
Стыковой сварочный аппарат Welping FX315	1	Основной блок с гидравлическим центратором и зажимами
Комплект зажимных полуколец (90–315 мм)	1	Фиксация труб различных диаметров
Гидравлическая станция (насос) с манометром	1	Создание и регулировка сварочного давления
Нагревательная плита с PTFE-покрытием	1	Нагрев торцов труб до температуры плавления
Электрический торцеватель (планер)	1	Выравнивание и обработка торцов труб
Подставка для торцевателя и нагревателя	1	Удобное размещение оснастки
Комплект монтажных ключей	1	Сборка и обслуживание аппарата
Инструкция по эксплуатации	1	Руководство по монтажу и работе
Гарантийный талон	1	Гарантийное обслуживание
Упаковка (деревянный ящик)	1	Для транспортировки и хранения

Особенность комплектации: аппарат поставляется с полным набором зажимных полуколец для всех поддерживаемых диаметров (90, 110, 125, 140, 160, 180, 200, 225, 250, 280, 315 мм), что позволяет сразу приступать к работе без дополнительных затрат. Встроенная система протоколирования позволяет контролировать и регистрировать параметры каждой сварки.

---

4. Принцип работы и особенности применения

4.1. Как работает аппарат

Стыковой сварочный аппарат FX315 работает по принципу сварки плавлением — торцы труб нагреваются до температуры плавления (до 270 °C), после чего соединяются под давлением. Процесс включает несколько этапов:

• Подготовка труб — трубы фиксируются в зажимах гидравлического центратора, торцы выравниваются с помощью электрического торцевателя. Торцеватель оснащён предохранительным выключателем, а лезвие из быстрорежущей стали обеспечивает долговечность.
• Нагрев — нагревательная плита с PTFE-покрытием подводится к торцам труб и нагревает их до заданной температуры (до 270 °C). Интеллектуальная система FUSINGX автоматически контролирует время и температуру нагрева.
• Сварка — после достижения температуры плавления плита убирается, трубы сводятся и сжимаются под гидравлическим давлением. Система FUSINGX обеспечивает точное регулирование давления в зависимости от диаметра и материала трубы.
• Охлаждение — соединение выдерживается под давлением до полного остывания, формируя прочное и герметичное соединение.

4.2. Где применяется

• Прокладка водопроводных магистралей и систем водоснабжения.
• Строительство газопроводов и распределительных сетей.
• Монтаж дренажных и канализационных систем.
• Прокладка трубопроводов в промышленных цехах и на производственных объектах.
• Ремонт и реконструкция существующих трубопроводных систем.

4.3. Примеры практического использования

Пример 1. Прокладка водопровода диаметром 315 мм.
При прокладке магистрального водопровода диаметром 315 мм FX315 обеспечивает высокую производительность и стабильное качество сварки. Гидравлический привод и цельносварная стальная рама гарантируют надёжное соединение даже при работе с тяжёлыми трубами.

Пример 2. Ремонт газопровода в условиях стеснённой площадки.
Благодаря компактным габаритам и возможности работы с широким диапазоном диаметров, аппарат FX315 может использоваться для ремонта участков газопровода без необходимости перемещения тяжёлой техники.

4.4. Решение типовых проблем

Проблема	Способ решения
Неравномерный нагрев торцов труб большого диаметра	Нагревательная плита с PTFE-покрытием и система автоматического контроля температуры
Отклонения в качестве сварки из-за человеческого фактора	Интеллектуальная система FUSINGX автоматизирует процесс и фиксирует параметры
Деформация труб при сварке	Жёсткая цельносварная рама и гидравлический привод с точной регулировкой давления

---

5. Особенности и нюансы

5.1. Дополнительные функции и опции

Функция / Опция	Назначение
Интеллектуальная система FUSINGX	Автоматическое управление циклом сварки, протоколирование параметров с возможностью выгрузки на USB-накопитель
Цифровая индикация давления и температуры	Точный контроль процесса в реальном времени
Защитный выключатель торцевателя	Повышение безопасности оператора
Предохранительные клапаны гидросистемы	Защита от превышения давления

5.2. Важные нюансы и ограничения

1. Материалы — аппарат предназначен для сварки полиэтилена (PE), полипропилена (PP), полибутена (PB), PVDF и других термопластов.
2. Диапазон диаметров — от 90 до 315 мм. Для работы с диаметрами менее 90 мм требуются дополнительные адаптеры.
3. Электропитание — требуется подключение к сети 220 В, 50/60 Гц с достаточной мощностью (не менее 5,5 кВт).
4. Гидравлическое масло — необходимо использовать рекомендованное производителем масло и регулярно проверять его уровень.
5. Обслуживание — периодическая чистка PTFE-покрытия нагревательной плиты, проверка гидравлических соединений и калибровка системы управления.
6. Вес — 120–135 кг требует использования подъёмных механизмов или нескольких операторов при транспортировке и установке.

5.3. Как особенности повышают ценность

Интеллектуальная система FUSINGX и гидравлический привод гарантируют высокое качество сварных соединений, соответствующее международным стандартам ISO 21307 и DVS 2207-1. Цельносварная стальная рама обеспечивает долговечность и стабильность даже при интенсивной эксплуатации на крупных объектах. Автоматическое протоколирование позволяет полностью документировать процесс сварки, что критично для объектов с высокими требованиями к безопасности, таких как газопроводы и магистральные водоводы.

---

6. Техника безопасности

Работа с аппаратом Welping FX315 требует соблюдения правил:

6.1. Перед началом работы

• Проверить исправность кабелей и соединений.
• Убедиться в заземлении.
• Проверить уровень гидравлического масла.
• Надеть защитные очки и перчатки.

6.2. Во время эксплуатации

• Избегать контакта с нагревательной плитой (температура до 270 °C).
• Не превышать рабочее давление гидросистемы.
• Не оставлять включённый аппарат без присмотра.
• При работе с торцевателем использовать предохранительный выключатель.

6.3. После завершения работы

• Отключить питание.
• Сбросить давление в гидросистеме.
• Очистить нагревательную плиту и торцеватель.

---

7. Интересные сведения

Серия FUSINGX, к которой принадлежит модель FX315, была разработана с учётом самых строгих требований к сварке полимерных трубопроводов, особенно в газовой отрасли. Интеллектуальная система управления FUSINGX позволяет не только автоматизировать процесс сварки, но и сохранять протоколы каждой операции, что делает аппарат незаменимым при работе на объектах, где требуется полная документация качества соединений.

---

8. Вывод и рекомендации

Стыковой сварочный аппарат Welping FX315 — это профессиональное оборудование премиум-класса для стыковой сварки труб большого диаметра. Его гидравлический привод, интеллектуальная система управления FUSINGX, усиленная конструкция и полный комплект оснастки делают его идеальным выбором для крупных монтажных организаций, коммунальных служб и промышленных предприятий, работающих с трубопроводами диаметром до 315 мм.

Причины для приобретения:

• Диапазон труб 90–315 мм.
• Гидравлический привод и интеллектуальное управление.
• Высокое качество сварных швов, соответствующее стандартам ISO.
• Полная комплектация всеми необходимыми полукольцами.
• Усиленная конструкция для интенсивной эксплуатации.
• Встроенное протоколирование для документирования качества.

Для уточнения стоимости и условий поставки обратитесь к официальным дилерам. Оборудование окупается за счёт высокой производительности и качества сварки, особенно на ответственных объектах.

«Качественная сварка — это гарантия надёжности трубопроводных систем.»
