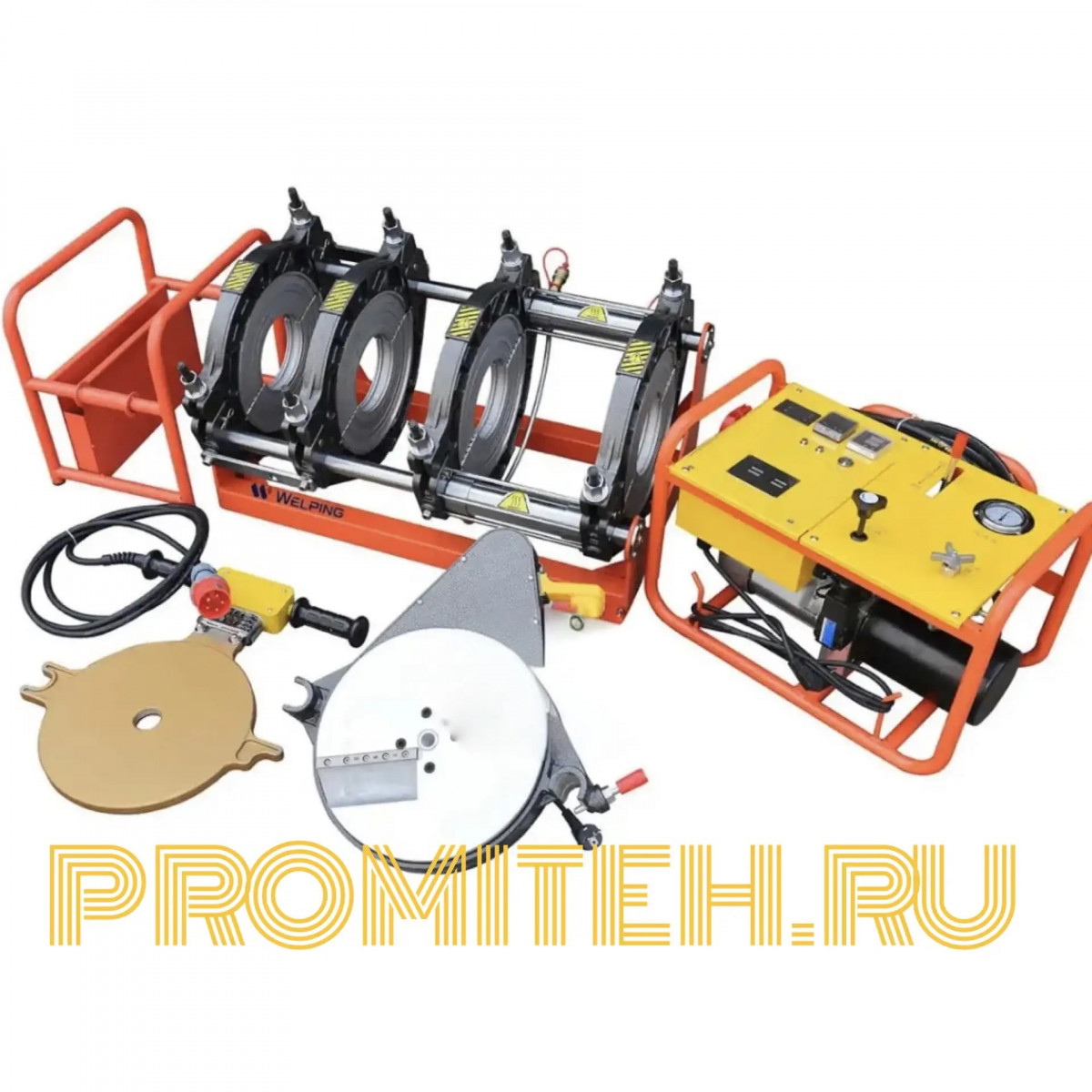

Стыковой сварочный аппарат Welping WP315B: техническое описание и руководство по эксплуатации

1. Назначение и область применения

Стыковой сварочный аппарат Welping WP315B — это профессиональное гидравлическое оборудование, предназначенное для стыковой сварки труб и фитингов из термопластичных материалов. Аппарат идеально подходит для соединения труб из полиэтилена (ПЭ), полиэтилена высокой плотности (ПЭВП, HDPE), полипропилена (ПП), поливинилиденфторида (ПВДФ, PVDF) и других термопластов диаметром от 90 до 315 мм. Оборудование широко применяется при прокладке и ремонте водопроводных и газовых магистралей, дренажных и канализационных сетей, а также на промышленных объектах и в коммунальном хозяйстве.

Модель WP315B оснащена гидравлическим приводом, который обеспечивает стабильное усилие сжатия и точное регулирование давления на протяжении всего цикла сварки. Аппарат имеет интегрированную литую алюминиевую раму и надёжные стальные фиксаторы, что гарантирует долговечность и стабильность даже при интенсивной эксплуатации. Электрический торцеватель оснащён предохранительным выключателем, а нагревательная плита имеет высококачественное антипригарное PTFE-покрытие. Цифровое управление температурой нагревателя гарантирует качество каждого соединения.

Ключевые выгоды для потребителя:

• Широкий диапазон свариваемых диаметров — от 90 до 315 мм, что позволяет использовать аппарат для большинства типовых задач в строительстве и коммунальном хозяйстве.
• Гидравлический привод — обеспечивает стабильное усилие сжатия и точное регулирование давления на протяжении всего цикла сварки.
• Высокая производительность — общая мощность 5,85 кВт (нагреватель 3,1 кВт, торцеватель 2,0 кВт, гидростанция 0,75 кВт) обеспечивает быстрый нагрев и стабильное давление на протяжении всего цикла сварки.
• Надёжность и долговечность — интегрированная литая алюминиевая рама и надёжные стальные фиксаторы обеспечивают стабильную работу в сложных условиях строительных площадок.
• Качество сварки — нагревательная плита с антипригарным PTFE-покрытием и цифровое управление температурой гарантируют равномерный прогрев и прочный шов.
• Безопасность — торцеватель оснащён предохранительным выключателем, что повышает безопасность оператора.

---

2. Технические характеристики

2.1. Основные параметры

Параметр	Значение
Модель	Welping WP315B
Артикул	360315
Производитель	WELPING
Тип привода	Гидравлический
Диапазон сварки	90 – 315 мм
Поддерживаемые диаметры	90, 110, 125, 140, 160, 180, 200, 225, 250, 280, 315 мм
Общая мощность	5850 Вт (5,85 кВт)
Мощность нагревательной плиты	3100 Вт (3,1 кВт)
Мощность торцевателя	2000 Вт (2,0 кВт)
Мощность гидравлической станции	750 Вт (0,75 кВт)
Напряжение питания	220 В, 50 Гц
Температура нагрева	0 – 270 °C
Количество зажимов	4
Диапазон рабочего давления	0 – 6,3 МПа
Материал сварки	ПЭ (полиэтилен), ПП (полипропилен), ПВДФ (поливинилиденфторид) и другие термопласты
Рабочая температура окружающей среды	−5 – 40 °C
Управление	Цифровое управление температурой нагревателя

2.2. Сравнение с моделями FX315, WP250A PRO и WP250DB

Welping WP315B занимает промежуточное положение между флагманской моделью FX315 и более доступными WP250A PRO и WP250DB. Основные отличия представлены в таблице:

Характеристика	Welping WP315B	Welping FX315	Welping WP250A PRO	Welping WP250DB
Тип привода	Гидравлический	Гидравлический	Гидравлический	Механический
Диапазон сварки	90–315 мм	90–315 мм	63–250 мм	90–250 мм
Общая мощность	5,85 кВт	4,8–5,5 кВт	5,05 кВт	4,3 кВт
Управление	Цифровое (температура)	Интеллектуальное (FUSINGX)	Автоматическое с протоколированием	Механическое
Рама	Интегрированная литая алюминиевая	Цельносварная стальная	Алюминиевая литая	Алюминиевая литая

Ключевые отличия Welping WP315B:

• Гидравлический привод для точного контроля сварочного давления и стабильного усилия сжатия.
• Расширенный диапазон сварки до 315 мм.
• Цифровое управление температурой нагревателя для гарантированного качества каждого соединения.
• Интегрированная литая алюминиевая рама и надёжные стальные фиксаторы.
• Более доступная цена по сравнению с флагманской моделью FX315 при сохранении высокой производительности.

---

3. Комплект поставки

Стандартная комплектация стыкового сварочного аппарата Welping WP315B включает:

Наименование	Количество	Назначение
Стыковой сварочный аппарат Welping WP315B	1	Основной блок с гидравлическим центратором и зажимами
Комплект зажимных полуколец	1	Фиксация труб различных диаметров (90, 110, 125, 140, 160, 180, 200, 225, 250, 280, 315 мм)
Гидравлический блок управления	1	Создание и регулировка сварочного давления
Нагревательная плита с цифровым контролем температуры и PTFE-покрытием	1	Нагрев торцов труб до температуры плавления (до 270 °C)
Электрический торцеватель	1	Выравнивание и обработка торцов труб
Кабели и соединительные элементы	1 комплект	Подключение к электросети
Инструкция по эксплуатации	1	Руководство по монтажу и работе
Упаковка (деревянный ящик)	1	Для транспортировки и хранения

Особенность комплектации: аппарат поставляется с полным набором зажимных полуколец для всех поддерживаемых диаметров, что позволяет сразу приступать к работе без дополнительных затрат. Цифровое управление температурой нагревателя обеспечивает точный контроль процесса сварки.

---

4. Принцип работы и особенности применения

4.1. Как работает аппарат

Стыковой сварочный аппарат WP315B работает по принципу сварки плавлением — торцы труб нагреваются до температуры плавления (до 270 °C), после чего соединяются под давлением. Процесс включает несколько этапов:

• Подготовка труб — трубы фиксируются в зажимах гидравлического центратора, торцы выравниваются с помощью электрического торцевателя. Торцеватель оснащён предохранительным выключателем для безопасности оператора.
• Нагрев — нагревательная плита с PTFE-покрытием подводится к торцам труб и нагревает их до заданной температуры (до 270 °C). Цифровое управление температурой обеспечивает точный контроль нагрева.
• Сварка — после достижения температуры плавления плита убирается, трубы сводятся и сжимаются под гидравлическим давлением. Гидравлическая система обеспечивает стабильное усилие сжатия.
• Охлаждение — соединение выдерживается под давлением до полного остывания, формируя прочное и герметичное соединение.

4.2. Где применяется

• Прокладка водопроводных магистралей и систем водоснабжения.
• Строительство газопроводов и распределительных сетей.
• Монтаж дренажных и канализационных систем.
• Прокладка трубопроводов в промышленных цехах и на производственных объектах.
• Ремонт и реконструкция существующих трубопроводных систем.

4.3. Примеры практического использования

Пример 1. Прокладка водопровода диаметром 315 мм.
При прокладке магистрального водопровода диаметром 315 мм WP315B обеспечивает высокую производительность и стабильное качество сварки. Гидравлический привод и интегрированная алюминиевая рама гарантируют надёжное соединение даже при работе с тяжёлыми трубами.

Пример 2. Ремонт газопровода в условиях стеснённой площадки.
Благодаря компактным габаритам и возможности работы с широким диапазоном диаметров, аппарат WP315B может использоваться для ремонта участков газопровода без необходимости перемещения тяжёлой техники.

4.4. Решение типовых проблем

Проблема	Способ решения
Неравномерный нагрев торцов труб большого диаметра	Нагревательная плита с PTFE-покрытием и цифровое управление температурой
Отклонения в качестве сварки из-за человеческого фактора	Цифровое управление температурой и гидравлическая система с точной регулировкой давления
Деформация труб при сварке	Жёсткая алюминиевая рама и гидравлический привод с точной регулировкой давления

---

5. Особенности и нюансы

5.1. Дополнительные функции и опции

Функция / Опция	Назначение
Цифровое управление температурой нагревателя	Точный контроль нагрева, гарантирующий качество каждого соединения
Гидравлический привод	Стабильное усилие сжатия и точное регулирование давления
Предохранительный выключатель торцевателя	Повышение безопасности оператора
PTFE-покрытие нагревательной плиты	Предотвращение прилипания расплавленного материала
Интегрированная литая алюминиевая рама	Долговечность и стабильность работы

5.2. Важные нюансы и ограничения

1. Материалы — аппарат предназначен для сварки полиэтилена (PE), полипропилена (PP), PVDF и других термопластов.
2. Диапазон диаметров — от 90 до 315 мм. Для сварки труб диаметром 90 мм и менее требуются дополнительные адаптеры.
3. Электропитание — требуется подключение к сети 220 В, 50 Гц с достаточной мощностью (не менее 5,85 кВт).
4. Гидравлическое масло — необходимо использовать рекомендованное производителем масло и регулярно проверять его уровень.
5. Обслуживание — периодическая чистка PTFE-покрытия нагревательной плиты, проверка гидравлических соединений и калибровка системы управления.
6. Температура окружающей среды — рабочая температура от −5 до 40 °C.

5.3. Как особенности повышают ценность

Гидравлический привод и цифровое управление температурой гарантируют высокое качество сварных соединений. Интегрированная литая алюминиевая рама обеспечивает долговечность и стабильность даже при интенсивной эксплуатации. PTFE-покрытие нагревательной плиты предотвращает прилипание расплавленного материала, упрощая очистку и повышая качество сварки.

---

6. Техника безопасности

Работа с аппаратом Welping WP315B требует соблюдения правил:

6.1. Перед началом работы

• Проверить исправность кабелей и соединений.
• Убедиться в заземлении.
• Проверить уровень гидравлического масла.
• Надеть защитные очки и перчатки.

6.2. Во время эксплуатации

• Избегать контакта с нагревательной плитой (температура до 270 °C).
• Не превышать рабочее давление гидросистемы (до 6,3 МПа).
• Не оставлять включённый аппарат без присмотра.
• При работе с торцевателем использовать предохранительный выключатель.

6.3. После завершения работы

• Отключить питание.
• Сбросить давление в гидросистеме.
• Очистить нагревательную плиту и торцеватель.

---

7. Интересные сведения

Модель Welping WP315B является одной из самых популярных в своём классе благодаря оптимальному сочетанию цены и производительности. Аппарат комплектуется полным набором зажимных полуколец для всех поддерживаемых диаметров — от 90 до 315 мм, что делает его готовым к работе сразу после распаковки. Цифровое управление температурой нагревателя, гидравлический привод и прочная алюминиевая рама обеспечивают удобство работы и высокое качество сварки даже в полевых условиях.

---

8. Вывод и рекомендации

Стыковой сварочный аппарат Welping WP315B — это надёжное, производительное и доступное оборудование для профессиональной стыковой сварки труб диаметром от 90 до 315 мм. Гидравлический привод, цифровое управление температурой, полный комплект оснастки и прочная конструкция делают его идеальным выбором для монтажных организаций, коммунальных служб и промышленных предприятий, которым требуется качественное и эффективное решение для сварки полимерных труб.

Причины для приобретения:

• Диапазон труб 90–315 мм — закрывает большинство типовых задач.
• Гидравлический привод — стабильное усилие сжатия и точное регулирование давления.
• Общая мощность 5,85 кВт — быстрый нагрев и высокая производительность.
• Цифровое управление температурой — гарантированное качество каждого соединения.
• Надёжная конструкция — алюминиевая рама и стальные фиксаторы.
• Безопасность — предохранительный выключатель на торцевателе.
• Полная комплектация — все необходимые полукольца и оснастка в комплекте.
• Оптимальное соотношение цены и качества.

Для уточнения стоимости и условий поставки обратитесь к официальным дилерам. Оборудование окупается за счёт высокой производительности и качества сварных швов.

«Качественная сварка — это гарантия надёжности трубопроводных систем.»
