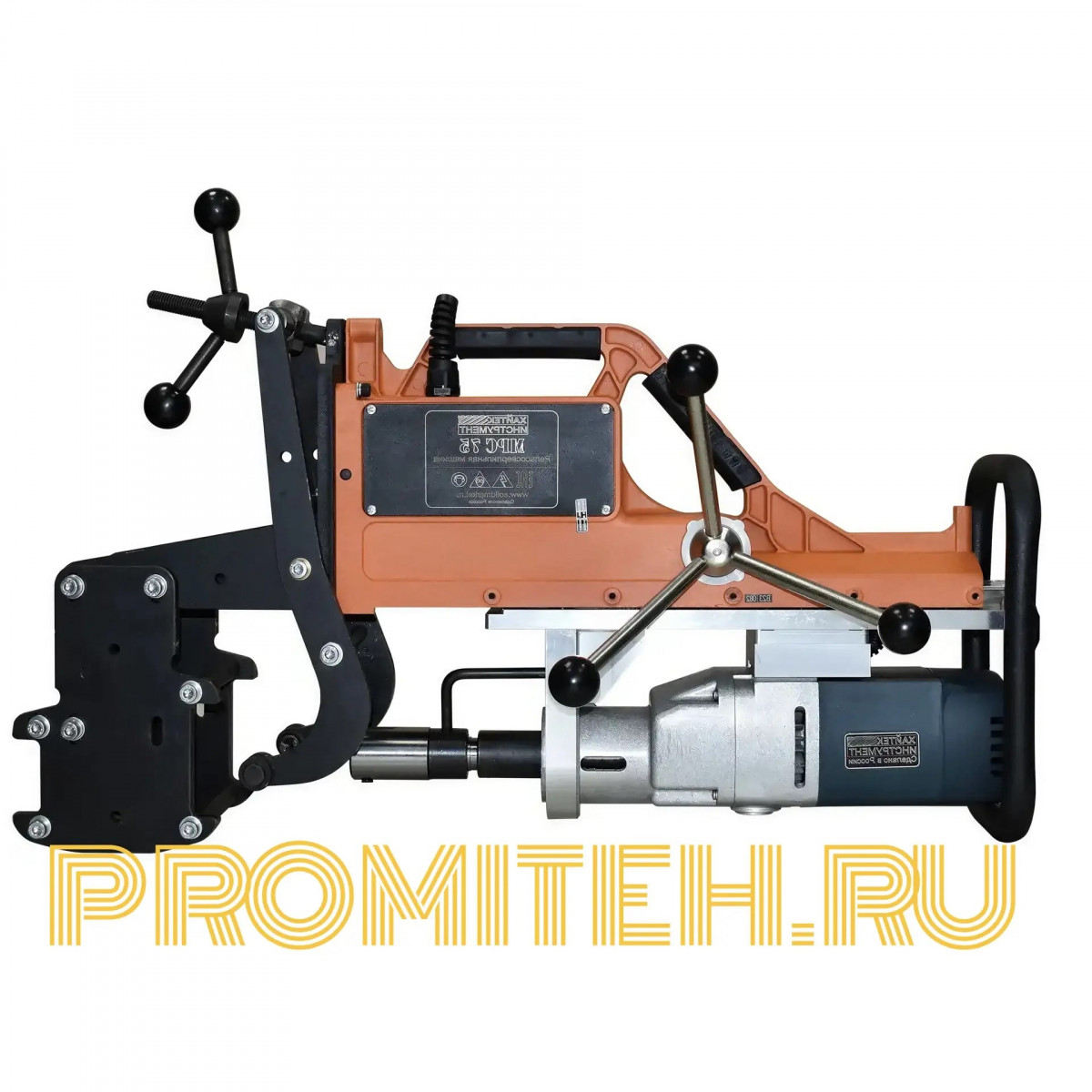

Станок рельсосверлильный HI-PRO МРС 50Н: техническое описание и руководство по эксплуатации

1. Назначение и область применения

Станок рельсосверлильный HI-PRO МРС 50Н — это профессиональный переносной электрический станок, предназначенный для сверления отверстий под стыковые и соединительные болты в железнодорожных, трамвайных и крановых рельсах. Аппарат относится к классу путевого механизированного инструмента и отличается повышенной мощностью 1800 Вт и наличием двух скоростей вращения шпинделя 215 и 460 об/мин, что обеспечивает быстрое и надёжное сверление даже в объёмно-закалённых рельсах.

Принцип действия основан на вращении корончатого сверла (кольцевой фрезы) с хвостовиком Weldon 19, закреплённого в шпинделе станка. Оператор устанавливает станок на рельс, фиксирует его с помощью упорного кронштейна с шаблоном, затем включает двигатель и выполняет подачу сверла. Модель МРС 50Н оснащена однофазным коллекторным электродвигателем с питанием от сети 220 В. Диапазон сверления корончатым сверлом — до 50 мм, спиральным — до 32 мм, ход подачи сверла — 220 мм. Станок предназначен для работы с железнодорожными, трамвайными и крановыми рельсами до КР 120 включительно.

Станок находит широкое применение в железнодорожном строительстве, ремонте и содержании путей, метрополитене, трамвайных хозяйствах и на промышленных предприятиях, эксплуатирующих крановые рельсы. Он эффективно справляется с такими задачами, как сверление отверстий под стыковые болты, монтаж соединителей рельсовых цепей и обработка отверстий в сырых и объёмно-закалённых рельсах.

Ключевые выгоды для потребителя:

• Повышенная мощность 1800 Вт — быстрое сверление даже в объёмно-закалённых рельсах.
• Две скорости вращения 215 и 460 об/мин — оптимальный подбор режима под диаметр сверла и твёрдость материала.
• Работа от сети 220 В — отсутствие выхлопных газов, идеален для тоннелей и замкнутых пространств.
• Малый вес 29 кг — удобство транспортировки и работы в стеснённых условиях.
• Быстрое крепление на рельс сверху — без удаления балласта.
• Быстрое сверление — цикл сверления с установкой и снятием машины занимает менее 3 минут.
• Высокая точность изготовления — радиальное биение в пределах 0,08 мм.
• Универсальность оснастки — подходит большинство рельсовых свёрл с хвостовиком Weldon 19 (19,05 мм).
• Двухкамерная система смазки редуктора — долговечность и надёжность.
• Бачок для подачи СОЖ под давлением 5 л — охлаждение зоны резания и удаление стружки.

---

2. Технические характеристики

2.1. Основные параметры

Параметр	Значение
Модель	HI-PRO МРС 50Н (ранее МРС-75)
Производитель	Хайтек Инструмент (Россия)
Тип оборудования	Рельсосверлильный станок с электрическим приводом
Напряжение питания	220 В / 50 Гц
Мощность двигателя	1800 Вт
Тип двигателя	Электрический, однофазный коллекторный
Количество скоростей	2
Скорость на валу без нагрузки (I)	215 об/мин
Скорость на валу без нагрузки (II)	460 об/мин
Диапазон сверления корончатым сверлом	до 50 мм
Диапазон сверления спиральным сверлом	до 32 мм
Ход подачи сверла	220 мм
Стандарт инструмента	Конус Морзе №3; в комплекте держатель Weldon 19
Бачок для СОЖ под давлением	5 л
Радиальное биение	не более 0,08 мм
Масса без оснастки	29 кг
Упаковка	Фанерный ящик
Гарантия	12 месяцев

Данные сведены на основе информации производителя и дилеров.2.2. Сравнение с аналогичными моделями

В отличие от многих рельсосверлильных станков, МРС 50Н предлагает уникальную комбинацию мощности и мобильности. Модель ориентирована на профессиональное применение и обеспечивает высокую производительность при работе в полевых и стеснённых условиях.

Характеристика	МРС 50Н	МРС-65	МРС 36Е
Назначение	Железнодорожные и крановые рельсы до КР 120	Железнодорожные рельсы Р50, Р65, Р75	Железнодорожные и крановые рельсы
Мощность	1800 Вт	1150 Вт	1700 Вт
Скорости вращения	215 / 460 об/мин	250 / 450 об/мин	650 об/мин
Диапазон сверления коронкой	до 50 мм	12–36 мм	12–36 мм
Ход подачи сверла	220 мм	140 мм	140 мм
Масса	29 кг	20 кг	20 кг
Питание	220 В	220 В	220 В
Особенности	Максимальный диаметр сверления 50 мм, две скорости, работа с крановыми рельсами	Две скорости, кронштейн для Р50/Р65/Р75, УЗО	Повышенная мощность, одна скорость, УЗО

Ключевые отличия МРС 50Н:

• Максимальный диаметр сверления коронкой до 50 мм.
• Две скорости вращения 215 и 460 об/мин.
• Работа с крановыми рельсами до КР 120 включительно.
• Большой ход подачи сверла 220 мм.
• Высокая точность изготовления — радиальное биение не более 0,08 мм.
• Универсальность оснастки — хвостовик Weldon 19 и конус Морзе №3.
• Двухкамерная система смазки редуктора.

---

3. Комплект поставки

Наименование	Количество	Назначение
Станок рельсосверлильный МРС 50Н	1 шт.	Основной блок с двигателем и редуктором
Кронштейн упорный с шаблоном для Р50, Р65 (Р75)	1 шт.	Фиксация станка на железнодорожных рельсах
Ёмкость для подачи СОЖ под давлением (5 л)	1 шт.	Подача смазочно-охлаждающей жидкости в зону сверления
Ящик фанерный	1 шт.	Хранение и транспортировка станка
Комплект ключей	1 комплект	Обслуживание и настройка станка
Держатель корончатых свёрл Weldon 19	1 шт.	Установка корончатых свёрл
Руководство по эксплуатации	1 шт.	Инструкция по эксплуатации

Особенность комплектации: Станок поставляется с упорным кронштейном для рельсов Р50, Р65 и Р75, что позволяет сразу приступить к работе на стандартных железнодорожных путях. В комплект входит ёмкость для СОЖ на 5 литров, фанерный ящик и полный набор ключей для обслуживания. Корончатые свёрла, штифты-выталкиватели и СОЖ приобретаются отдельно. Дополнительно изготавливаются шаблоны для рельсов Р24, Р43, КР70, КР80, КР100 и КР120.

---

4. Применение и особенности использования

4.1. Как работает аппарат

Станок рельсосверлильный МРС 50Н работает по принципу вращения корончатого сверла от электрического двигателя. Оператор устанавливает станок на рельс, фиксирует его с помощью упорного кронштейна и шаблона, затем включает двигатель. Корончатое сверло с хвостовиком Weldon 19 закрепляется в шпинделе, и оператор выполняет подачу сверла к рельсу. Система подачи СОЖ под давлением обеспечивает охлаждение зоны резания и удаление стружки. Устройство защитного отключения (УЗО) защищает оператора от поражения электрическим током при случайном попадании воды или утечке тока на рельс.

Процесс сверления включает следующие этапы:

• Подготовка — очистка рельса от грязи и ржавчины, установка станка.
• Фиксация — закрепление станка на рельсе с помощью упорного кронштейна и шаблона.
• Установка инструмента — монтаж корончатого сверла в шпиндель.
• Выбор скорости — переключение на I (215 об/мин) или II (460 об/мин) скорость.
• Сверление — подача сверла к рельсу, сверление с подачей СОЖ.
• Контроль — визуальная проверка качества отверстия.

4.2. Где применяется

• Сверление отверстий в рельсах под стыковые болты.
• Монтаж соединителей рельсовых цепей.
• Ремонт и содержание железнодорожных путей.
• Строительство и обслуживание метрополитена.
• Трамвайные хозяйства.
• Промышленные предприятия с крановыми рельсами до КР 120.
• Рельсы узкой колеи Р24, Р43.
• Крановые рельсы КР70, КР80, КР100, КР120 (с дополнительными шаблонами).

4.3. Примеры практического использования

Пример 1. Сверление отверстий под стыковые болты на перегоне.
На железнодорожном перегоне требуется просверлить 20 отверстий под стыковые болты в рельсах Р65. Оператор устанавливает МРС 50Н на рельс, фиксирует упорным кронштейном, выбирает II скорость (460 об/мин) и запускает двигатель. Корончатое сверло Ø 36 мм обрабатывает отверстие. Благодаря мощности 1800 Вт и двум скоростям время сверления минимально. За смену выполняется весь объём без привязки к электропитанию.

Пример 2. Монтаж соединителей рельсовых цепей в метрополитене.
В метрополитене требуется просверлить отверстия в рельсах для монтажа соединителей. Оператор использует МРС 50Н с корончатым сверлом Ø 24 мм. Отсутствие выхлопных газов делает станок идеальным для работы в тоннелях. Внутренняя подача СОЖ обеспечивает охлаждение инструмента и удаление стружки. Малая масса 29 кг позволяет легко переносить станок по лестницам и узким проходам.

Пример 3. Работа с крановыми рельсами КР 120.
На промышленном предприятии требуется просверлить отверстия в крановых рельсах КР 120. Оператор устанавливает МРС 50Н с шаблоном для крановых рельсов. Мощность 1800 Вт обеспечивает быстрое сверление. Большой ход подачи 220 мм и внутренняя подача СОЖ обеспечивают плавную работу и точность позиционирования. Одно сверло выдерживает до 150 отверстий в незакалённых рельсах.

4.4. Решение типовых проблем

Проблема	Способ решения
Работа в тоннелях и замкнутых пространствах	Электрический привод без выхлопных газов
Сверление объёмно-закалённых рельсов	Мощность 1800 Вт и две скорости (215/460 об/мин)
Смещение станка при сверлении	Упорный кронштейн с шаблоном обеспечивает надёжную фиксацию
Перегрев инструмента	Система подачи СОЖ под давлением (ёмкость 5 л)
Неточное позиционирование	Кронштейн с шаблоном, радиальное биение не более 0,08 мм
Поражение электрическим током	Устройство защитного отключения (УЗО)
Большой вес при работе на высоте	Масса 29 кг — удобство подъёма по лестницам

---

5. Особенности и нюансы

5.1. Дополнительные функции и опции

Функция / Опция	Назначение
Шаблоны для рельсов Р24, Р43	Работа с рельсами узкой колеи (опция)
Шаблоны для крановых рельсов КР70, КР80, КР100, КР120	Сверление крановых рельсов (опция)
Линейка для безразметочного сверления	Повышение производительности и удобства (опция)
Адаптер спирального сверла	Сверление спиральными сверлами (опция)
Штифт-выталкиватель	Извлечение металла из тела фрезы и подача СОЖ (опция)
СОЖ для сверления	Охлаждение зоны резания (расходный материал)
Устройство защитного отключения (УЗО)	Защита от поражения электрическим током
Штурвал подачи	Устанавливается на любую сторону станка
Дополнительная рукоять для переноски	Удобство транспортировки

5.2. Важные нюансы и ограничения

1. Материал обработки — железнодорожные, трамвайные и крановые рельсы.
2. Диапазон сверления коронкой — до 50 мм.
3. Диапазон сверления спиральным сверлом — до 32 мм.
4. Напряжение питания — 220 В, 50 Гц.
5. Мощность — 1800 Вт.
6. Скорости вращения — 215 / 460 об/мин.
7. Масса — 29 кг.
8. Присоединительный стандарт — Weldon 19 / Конус Морзе №3.
9. Обслуживание — регулярная замена корончатых свёрл, очистка от стружки, проверка уровня масла в редукторе.

5.3. Как особенности повышают ценность

Повышенная мощность 1800 Вт и две скорости 215 и 460 об/мин обеспечивают быстрое сверление даже в объёмно-закалённых рельсах, сокращая время операции. Отсутствие выхлопных газов делает станок идеальным для работы в тоннелях и замкнутых пространствах, где использование бензиновых аналогов невозможно. Внутренняя подача СОЖ под давлением гарантирует охлаждение инструмента и удаление стружки, продлевая срок службы свёрл. Универсальность оснастки с хвостовиком Weldon 19 и конусом Морзе №3 позволяет использовать большинство рельсовых свёрл, представленных на рынке. Большой ход подачи 220 мм и масса 29 кг делают станок удобным для работы в полевых условиях и на высоте. Высокая точность изготовления с биением не более 0,08 мм гарантирует качественное отверстие.

---

6. Техника безопасности

Работа с рельсосверлильным станком МРС 50Н требует соблюдения следующих правил:

6.1. Перед началом работы

• Проверить целостность кабеля, вилки и корпуса.
• Убедиться в наличии заземления и работе УЗО.
• Проверить состояние корончатого сверла и надёжность его крепления.
• Надеть защитные очки, перчатки и спецодежду.
• Очистить рельс от грязи, ржавчины и масла для надёжной фиксации.
• Убедиться в отсутствии посторонних предметов в рабочей зоне.
• Проверить работу системы подачи СОЖ.

6.2. Во время эксплуатации

• Не допускать попадания рук в зону вращения сверла.
• Не превышать допустимый диаметр сверла для данной модели.
• Не оставлять работающий станок без присмотра.
• Использовать средства защиты органов дыхания от металлической стружки.
• Следить за состоянием корончатого сверла и своевременно его заменять.
• При работе на действующих путях соблюдать правила ограждения места работ.

6.3. После завершения работы

• Отключить станок от сети.
• Очистить станок и рабочую зону от стружки и пыли.
• Проверить состояние корончатого сверла.
• Слить СОЖ из ёмкости (при длительном хранении).
• Убрать станок в транспортный ящик.

Почему это важно: нарушение правил фиксации может привести к смещению станка и травме. Работа без СИЗ — к попаданию стружки в глаза и дыхательные пути. Использование изношенного сверла — к поломке инструмента и повреждению рельса. Нарушение правил ограждения на действующих путях — к тяжёлым травмам. Отсутствие УЗО или его неисправность — к поражению электрическим током.

---

7. Интересный факт

Станок рельсосверлильный МРС 50Н стал одной из самых популярных моделей в линейке Хайтек Инструмент. Интересно, что при мощности 1800 Вт и массе 29 кг станок обеспечивает сверление отверстий диаметром до 50 мм, а одно корончатое сверло выдерживает до 150 отверстий без переточки. МРС 50Н — один из немногих рельсосверлильных станков, который одинаково эффективно работает как на железнодорожных рельсах Р50, Р65, Р75, так и на крановых рельсах до КР 120 включительно. Отсутствие выхлопных газов позволяет использовать станок в тоннелях и плохо проветриваемых помещениях, а внутренняя подача СОЖ под давлением делает его безопасным и производительным. Высокая точность изготовления с радиальным биением не более 0,08 мм гарантирует качественное отверстие, соответствующее требованиям ГОСТ.

---

8. Заключение

Станок рельсосверлильный HI-PRO МРС 50Н с электрическим двигателем — это профессиональное решение для тех, кто ценит мощность, мобильность и безопасность. Он заменяет ручное сверление рельсов, сокращает время операций и обеспечивает высокое качество обработки даже в тоннелях и стеснённых условиях. Мощность 1800 Вт, две скорости 215 и 460 об/мин, диапазон сверления до 50 мм, масса 29 кг, внутренняя подача СОЖ и полный комплект оснастки делают его незаменимым помощником в арсенале путейца.

Причины для приобретения:

• Повышенная мощность 1800 Вт.
• Две скорости вращения 215 и 460 об/мин.
• Малый вес 29 кг.
• Работа от сети 220 В без выхлопных газов — идеален для тоннелей.
• Большой рабочий ход сверла 220 мм.
• Диапазон сверления коронкой до 50 мм.
• Совместимость с большинством рельсовых свёрл (Weldon 19, Конус Морзе №3).
• Работа с крановыми рельсами до КР 120 включительно.
• Полный комплект поставки — кронштейн с шаблоном Р50/Р65/Р75, ёмкость СОЖ 5 л, ключи, ящик.
• Доступная цена по сравнению с импортными аналогами.

Для уточнения стоимости и условий поставки обратитесь к официальным дилерам. Оборудование окупается за счёт высокой производительности и качества обработки.

«МРС 50Н — электрическая мощность и точность там, где от отверстия зависит надёжность пути.»
