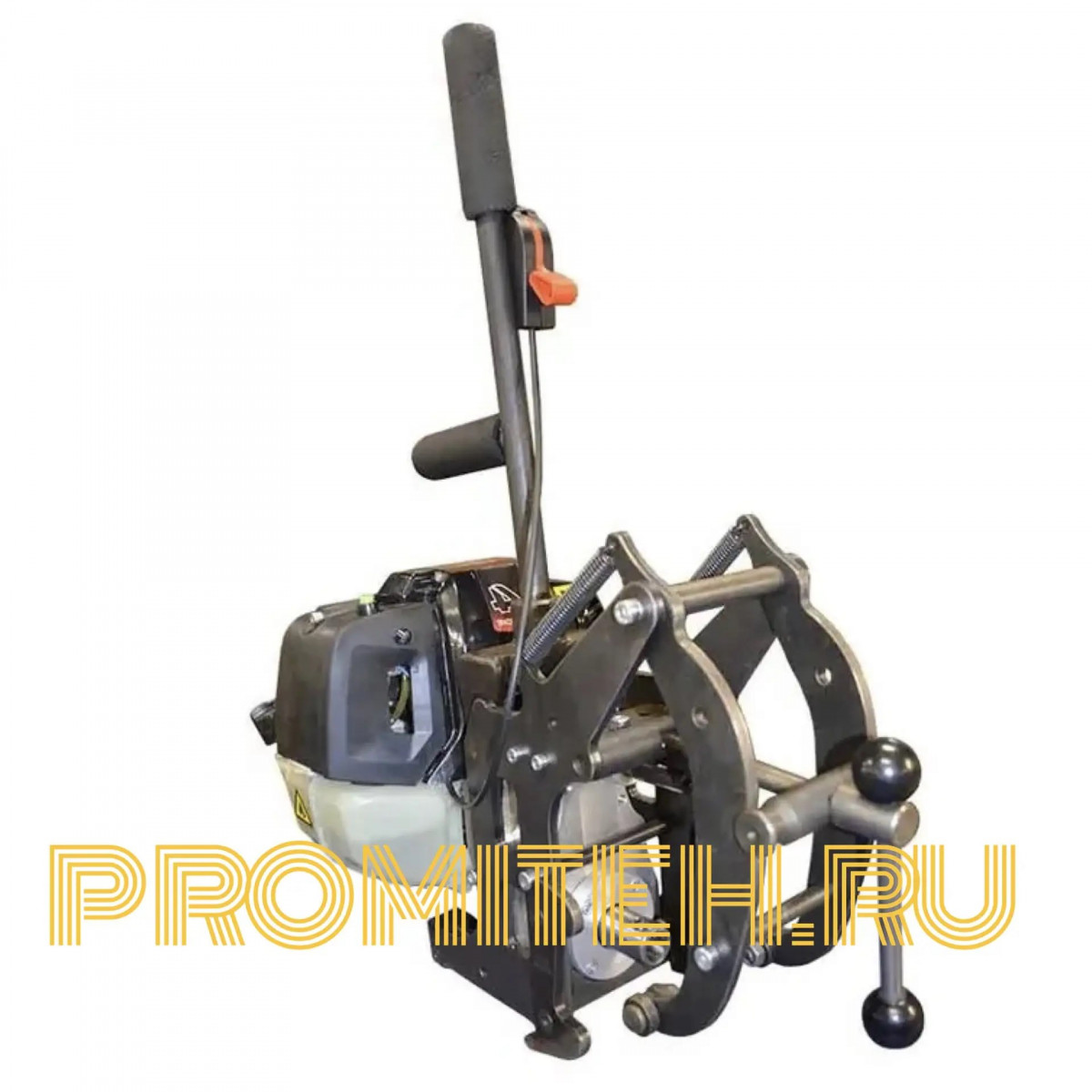

Станок рельсосверлильный HI-PRO МРС-БМ 4.2 с 4-тактным бензиновым двигателем: техническое описание и руководство по эксплуатации

1. Назначение и область применения

Станок рельсосверлильный HI-PRO МРС-БМ 4.2 — это профессиональный переносной станок с бензиновым четырёхтактным двигателем внутреннего сгорания, предназначенный для сверления отверстий в железнодорожных рельсах под стыковые болты, соединители рельсовых цепей и рельсовые накладки. Аппарат относится к классу путевого механизированного инструмента и отличается полной энергонезависимостью, что позволяет работать на любом участке железнодорожного полотна без привязки к источникам электропитания.

Принцип действия основан на вращении корончатого сверла (кольцевой фрезы) с хвостовиком Weldon 19, закреплённого в шпинделе станка. Оператор устанавливает станок на рельс, фиксирует его с помощью запатентованного рельсового захвата, затем запускает двигатель ручным стартером и выполняет подачу сверла. Модель МРС-БМ 4.2 оснащена четырёхтактным бензиновым двигателем рабочим объёмом 43 см³ и мощностью 1,5 кВт (2,1 л.с.) с ручным стартером. Станок работает на бензине АИ-92. Диапазон сверления корончатым сверлом — от Ф13 до 36 мм с длиной сверла до 35 мм, спиральным — от 3 до 13 мм, ход подачи сверла — 60 мм.

Станок находит широкое применение в железнодорожном строительстве, ремонте и содержании путей, метрополитене, трамвайных хозяйствах и на промышленных предприятиях, эксплуатирующих крановые рельсы. Он эффективно справляется с такими задачами, как сверление отверстий 9,8; 10,2; 22 мм под электрические соединители, 34 мм для метро и 36 мм для путей главного хода.

Ключевые выгоды для потребителя:

• Полная энергонезависимость — бензиновый четырёхтактный двигатель обеспечивает работу на любом участке пути без электропитания.
• Не требует приготовления топливной смеси — в отличие от двухтактных двигателей, заправляется чистым бензином АИ-92.
• Выше экономичность и экологичность — четырёхтактный двигатель лишён недостатка двухтактного, при котором большое количество бензина выливается в атмосферу.
• Мощность выше, чем у оригинального двухтактного МРС-БМ — 1,5 кВт.
• Малый вес 17 кг — легче любого бензинового рельсосверлильного станка.
• Быстрое сверление — одно отверстие за 30–40 секунд.
• Улучшенная эргономика — усилие на рычаге подачи сверла снижено на 30%.
• Запатентованный рельсовый захват — быстрая установка и снятие станка с рельса.
• Экономичность — почти на 100 000 рублей дешевле импортных или белорусских аналогов.
• Расширенная оснастка — возможность сверления рельсов узкой колеи, трамвайных и крановых рельсов КР70.

---

2. Технические характеристики

2.1. Основные параметры

Параметр	Значение
Модель	HI-PRO МРС-БМ 4.2
Производитель	Хайтек Инструмент (Россия)
Тип оборудования	Рельсосверлильный станок с бензиновым двигателем
Тип двигателя	Бензиновый 4-тактный
Рабочий объём двигателя	43 см³
Мощность двигателя	1,5 кВт (2,1 л.с.)
Топливо	АИ-92
Объём топливного бака	0,6 л (70 минут работы или 340 мл на 1 кВт/ч)
Скорость на валу под нагрузкой	150–380 об/мин
Скорость на валу без нагрузки	до 500 об/мин
Диапазон сверления корончатым сверлом	Ф13–36 мм, L35 мм
Диапазон сверления спиральным сверлом	3–13 мм
Ход подачи сверла	60 мм
Присоединительный стандарт инструмента	Weldon 19
Бачок для СОЖ под давлением	5 л (давление до 1 атм)
Время сверления одного отверстия	60–90 секунд
Время непрерывной работы	4–6 часов
Расход топлива	0,8–1,2 л/час
Габариты (Д × Ш × В)	520 × 250 × 710 мм
Масса незаправленного станка	17 кг
Страна-производитель	Россия
Гарантия	12 месяцев

Данные сведены на основе информации производителя и дилеров.

2.2. Сравнение с аналогичными моделями

В отличие от многих рельсосверлильных станков, МРС-БМ 4.2 предлагает уникальную комбинацию функций и конструктивных решений. Модель ориентирована на профессиональное применение и обеспечивает высокую производительность при работе в полевых условиях.

Характеристика	МРС-БМ 4.2	МРС-БМ (2-тактный)	МРС-Б
Тип двигателя	Бензиновый 4-тактный	Бензиновый 2-тактный	Бензиновый 4-тактный HONDA
Мощность	1,5 кВт (2,1 л.с.)	1,25 кВт (1,7 л.с.)	2,65 кВт (3,6 л.с.)
Диапазон сверления коронкой	Ф13–36 мм	Ф13–36 мм	12–50 мм
Масса	17 кг	17 кг	29 кг
Скорость сверления	30–40 сек/отверстие	35 сек/отверстие	35 сек/отверстие
Особенности	Улучшенная эргономика, не требует топливной смеси, запатентованный захват	Максимальная лёгкость, работа под дождём	Максимальная мощность, двигатель HONDA

Ключевые отличия МРС-БМ 4.2:

• Четырёхтактный двигатель — не требует приготовления топливной смеси, экономичнее и экологичнее.
• Мощность 1,5 кВт выше, чем у двухтактного МРС-БМ.
• Усилие на рычаге подачи сверла снижено на 30%.
• Запатентованный рельсовый захват для быстрой установки и снятия.
• Масса 17 кг — самый лёгкий бензиновый рельсосверлильный станок.
• Почти на 100 000 рублей дешевле импортных и белорусских станков.
• Возможность сверления рельсов узкой колеи Р24, Р43, трамвайных рельсов и крановых рельсов КР70.

---

3. Комплект поставки

Наименование	Количество	Назначение
Станок рельсосверлильный МРС-БМ 4.2	1 шт.	Основной блок с двигателем и редуктором
Шаблон упорный Р65 (Р75) на МРС-БМ	1 шт.	Фиксация станка на железнодорожных рельсах
Система подачи СОЖ с баллоном (5 л)	1 шт.	Подача смазочно-охлаждающей жидкости в зону сверления под давлением до 1 атм
Комплект ключей	1 комплект	Обслуживание и настройка станка
Руководство по эксплуатации	1 шт.	Инструкция по эксплуатации
Гарантийный талон	1 шт.	Гарантийные обязательства

Особенность комплектации: Станок поставляется с упорным шаблоном для рельсов Р65 и Р75, что позволяет сразу приступить к работе на стандартных железнодорожных путях. В комплект входит баллон для СОЖ на 5 литров с подачей под давлением до 1 атм и полный набор ключей для обслуживания. Корончатые свёрла, штифты-выталкиватели и топливо приобретаются отдельно. Дополнительно изготавливаются шаблоны для рельсов Р50, Р24, Р43, трамвайных рельсов и крановых рельсов КР70.

---

4. Применение и особенности использования

4.1. Как работает аппарат

Станок рельсосверлильный МРС-БМ 4.2 работает по принципу вращения корончатого сверла от бензинового четырёхтактного двигателя. Оператор устанавливает станок на рельс, фиксирует его с помощью запатентованного рельсового захвата, затем запускает двигатель ручным стартером. Корончатое сверло с хвостовиком Weldon 19 закрепляется в шпинделе, и оператор выполняет подачу сверла к рельсу. Система подачи СОЖ под давлением обеспечивает охлаждение зоны резания и удаление стружки. Усилие на рычаге подачи снижено на 30% для облегчения работы оператора.

Процесс сверления включает следующие этапы:

• Подготовка — заправка двигателя бензином АИ-92, очистка рельса от грязи и ржавчины, установка станка.
• Фиксация — закрепление станка на рельсе с помощью упорного шаблона и рельсового захвата.
• Установка инструмента — монтаж корончатого сверла в шпиндель.
• Запуск — запуск двигателя ручным стартером.
• Сверление — подача сверла к рельсу, сверление с подачей СОЖ.
• Контроль — визуальная проверка качества отверстия.

4.2. Где применяется

• Сверление отверстий в рельсах под стыковые болты.
• Монтаж соединителей рельсовых цепей (отверстия 9,8; 10,2; 22 мм).
• Сверление отверстий для рельсовых накладок (34 мм для метро, 36 мм для главных путей).
• Ремонт и содержание железнодорожных путей.
• Строительство и обслуживание метрополитена.
• Трамвайные хозяйства.
• Промышленные предприятия с крановыми рельсами КР70.
• Рельсы узкой колеи Р24, Р43.

4.3. Примеры практического использования

Пример 1. Сверление отверстий под стыковые болты на перегоне.
На железнодорожном перегоне требуется просверлить 20 отверстий под стыковые болты в рельсах Р65. Оператор устанавливает МРС-БМ 4.2 на рельс, фиксирует упорным шаблоном, заправляет двигатель бензином АИ-92 и запускает ручным стартером. Корончатое сверло Ø 36 мм обрабатывает отверстие за 30–40 секунд. За смену выполняется весь объём без привязки к электропитанию.

Пример 2. Монтаж соединителей рельсовых цепей в метрополитене.
В метрополитене требуется просверлить отверстия 9,8; 10,2 и 22 мм в рельсах для монтажа соединителей. Оператор использует МРС-БМ 4.2 с корончатым сверлом соответствующего диаметра. Энергонезависимость позволяет работать в тоннелях без прокладки кабелей. Улучшенная эргономика снижает утомляемость оператора. Малая масса 17 кг позволяет легко переносить станок по лестницам и узким проходам.

Пример 3. Работа с крановыми рельсами КР70.
На промышленном предприятии требуется просверлить отверстия в крановых рельсах КР70. Оператор устанавливает МРС-БМ 4.2 с шаблоном для крановых рельсов. Мощность 1,5 кВт обеспечивает быстрое сверление. Система подачи СОЖ обеспечивает охлаждение инструмента и удаление стружки. Одно сверло выдерживает до 150 отверстий.

4.4. Решение типовых проблем

Проблема	Способ решения
Отсутствие электропитания на перегоне	Бензиновый четырёхтактный двигатель — полная энергонезависимость
Необходимость готовить топливную смесь	Четырёхтактный двигатель заправляется чистым бензином АИ-92
Смещение станка при сверлении	Запатентованный рельсовый захват и упорный шаблон обеспечивают надёжную фиксацию
Перегрев инструмента	Система подачи СОЖ под давлением (баллон 5 л)
Утомляемость оператора	Усилие на рычаге подачи снижено на 30%
Большой вес при работе на высоте	Масса 17 кг — самый лёгкий бензиновый станок

---

5. Особенности и нюансы

5.1. Дополнительные функции и опции

Функция / Опция	Назначение
Шаблоны для рельсов Р50, Р24, Р43	Работа с рельсами узкой колеи и дополнительными типами (опция)
Шаблоны для трамвайных рельсов Т58, Т62	Сверление трамвайных рельсов (опция)
Шаблоны для крановых рельсов КР70	Сверление крановых рельсов (опция)
Линейка для безразметочного сверления	Повышение производительности и удобства (опция)
Адаптер спирального сверла 9,8 или 10,2 мм	Сверление спиральными сверлами (опция)
Штифт-выталкиватель	Извлечение металла из тела фрезы и подача СОЖ (опция)
СОЖ для сверления	Охлаждение зоны резания (расходный материал)

5.2. Важные нюансы и ограничения

1. Материал обработки — железнодорожные, трамвайные и крановые рельсы.
2. Диапазон сверления коронкой — Ф13–36 мм.
3. Диапазон сверления спиральным сверлом — 3–13 мм.
4. Топливо — бензин АИ-92.
5. Объём топливного бака — 0,6 л (70 минут работы).
6. Присоединительный стандарт — Weldon 19.
7. Масса — 17 кг (без оснастки).
8. Обслуживание — регулярная замена корончатых свёрл, очистка от стружки, проверка уровня масла в двигателе и редукторе.

5.3. Как особенности повышают ценность

Полная энергонезависимость благодаря бензиновому четырёхтактному двигателю обеспечивает работу на любом участке железнодорожного полотна, включая удалённые перегоны, где нет доступа к электросети. Четырёхтактный двигатель не требует приготовления топливной смеси, экономичнее и экологичнее двухтактных аналогов. Мощность 1,5 кВт и улучшенная эргономика с усилием на рычаге подачи сниженным на 30% позволяют работать быстрее и с меньшими усилиями. Запатентованный рельсовый захват обеспечивает быструю установку и снятие станка с рельса. Масса 17 кг делает станок самым лёгким бензиновым рельсосверлильным станком. Экономичность — станок почти на 100 000 рублей дешевле импортных и белорусских аналогов.

---

6. Техника безопасности

Работа с рельсосверлильным станком МРС-БМ 4.2 требует соблюдения следующих правил:

6.1. Перед началом работы

• Проверить целостность корпуса, топливных шлангов и соединений.
• Заправить двигатель бензином АИ-92.
• Проверить уровень масла в двигателе и редукторе.
• Проверить состояние корончатого сверла и надёжность его крепления.
• Надеть защитные очки, перчатки и спецодежду.
• Очистить рельс от грязи, ржавчины и масла для надёжной фиксации.
• Убедиться в отсутствии посторонних предметов в рабочей зоне.

6.2. Во время эксплуатации

• Не допускать попадания рук в зону вращения сверла.
• Не превышать допустимый диаметр сверла для данной модели.
• Не оставлять работающий станок без присмотра.
• Использовать средства защиты органов дыхания от выхлопных газов и металлической стружки.
• Следить за состоянием корончатого сверла и своевременно его заменять.
• При работе на действующих путях соблюдать правила ограждения места работ.

6.3. После завершения работы

• Заглушить двигатель.
• Очистить станок и рабочую зону от стружки и пыли.
• Проверить состояние корончатого сверла.
• Слить СОЖ из баллона (при длительном хранении).
• Убрать станок в транспортное положение.

Почему это важно: нарушение правил фиксации может привести к смещению станка и травме. Работа без СИЗ — к попаданию стружки в глаза и дыхательные пути. Использование изношенного сверла — к поломке инструмента и повреждению рельса. Нарушение правил ограждения на действующих путях — к тяжёлым травмам. Несвоевременная замена масла в двигателе — к поломке двигателя.

---

7. Интересный факт

Станок рельсосверлильный МРС-БМ 4.2 стал результатом модернизации популярной модели МРС-БМ. Интересно, что при переходе на четырёхтактный двигатель удалось не только сохранить массу станка на уровне 17 кг, но и повысить мощность до 1,5 кВт, а также снизить усилие на рычаге подачи сверла на 30%. Запатентованный рельсовый захват обеспечивает быструю установку и снятие станка с рельса, что критически важно при работе на действующих путях. МРС-БМ 4.2 — один из немногих рельсосверлильных станков, который в стандартной комплектации работает с железнодорожными рельсами Р65, Р75, а с дополнительной оснасткой — с рельсами узкой колеи Р24, Р43, трамвайными рельсами и крановыми рельсами КР70. Станок включён в Реестр российской продукции, а его конструкция запатентована.

---

8. Заключение

Станок рельсосверлильный HI-PRO МРС-БМ 4.2 с бензиновым 4-тактным двигателем — это профессиональное решение для тех, кто ценит мобильность, мощность и надёжность. Он заменяет ручное сверление рельсов, сокращает время операций и обеспечивает высокое качество обработки даже в полевых условиях. Мощность 1,5 кВт, диапазон сверления Ф13–36 мм, масса 17 кг, четырёхтактный двигатель, улучшенная эргономика и полный комплект оснастки делают его незаменимым помощником в арсенале путейца.

Причины для приобретения:

• Полная энергонезависимость — бензиновый четырёхтактный двигатель.
• Не требует приготовления топливной смеси — заправляется чистым бензином АИ-92.
• Мощность 1,5 кВт и улучшенная эргономика.
• Диапазон сверления коронкой Ф13–36 мм.
• Самый лёгкий бензиновый станок — масса 17 кг.
• Запатентованный рельсовый захват для быстрой установки.
• Работа с рельсами Р65, Р75, а с дополнительной оснасткой — с Р50, Р24, Р43, трамвайными и крановыми рельсами КР70.
• Быстрое сверление — 30–40 секунд на отверстие.
• Полный комплект поставки — шаблон Р65/Р75, баллон СОЖ 5 л, ключи.
• Экономия почти 100 000 рублей по сравнению с импортными аналогами.

Для уточнения стоимости и условий поставки обратитесь к официальным дилерам. Оборудование окупается за счёт высокой производительности и качества обработки.

«МРС-БМ 4.2 — энергонезависимая мощность и точность там, где от отверстия зависит надёжность пути.»
