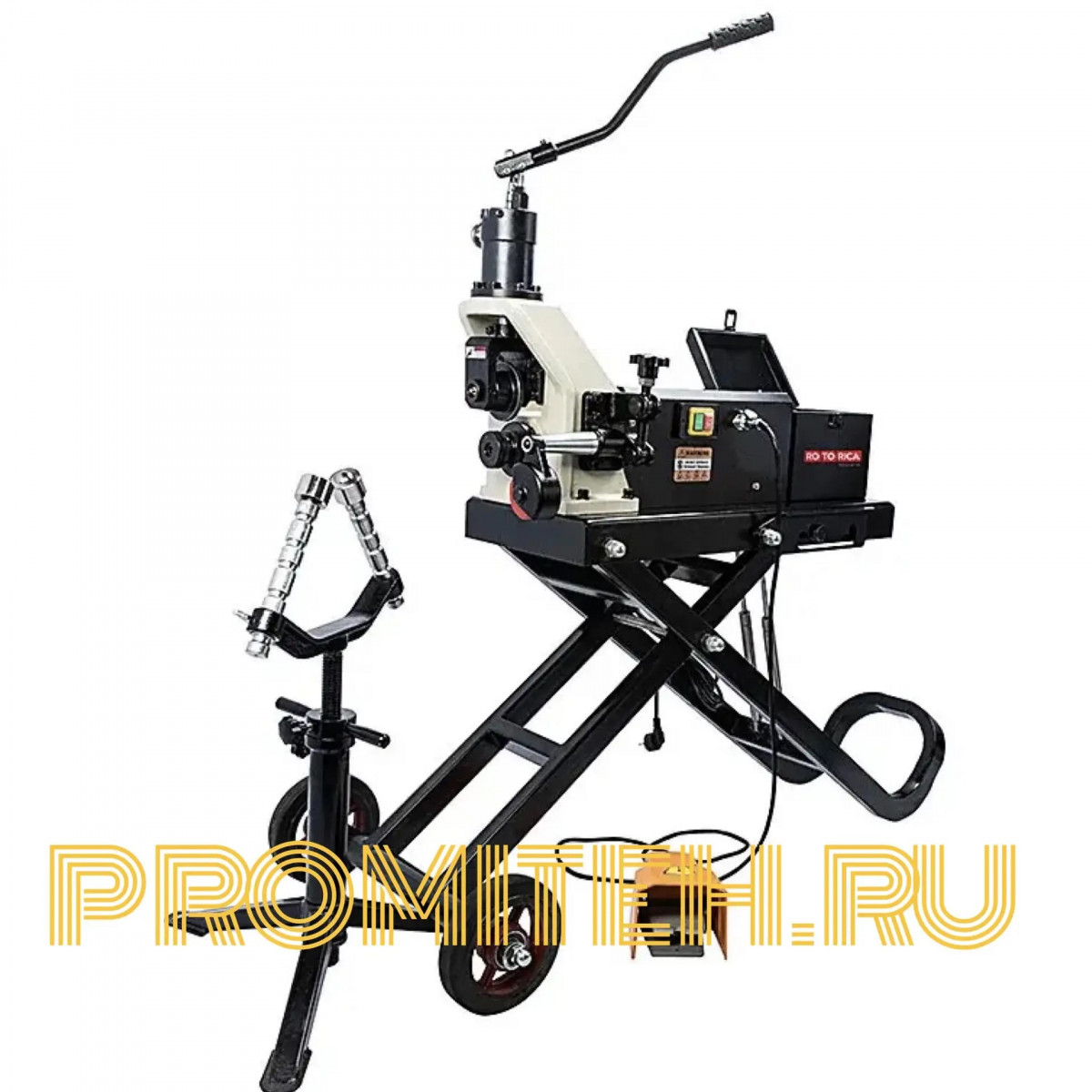

Электрический желобонакатчик Rotorica RG-5S: техническое описание и руководство по эксплуатации

1. Назначение и область применения

Электрический желобонакатчик Rotorica RG-5S — это профессиональное оборудование для накатки желобков (канавок) на стальных и нержавеющих трубах при монтаже грувлочных (канавочных) соединений. Аппарат предназначен для подготовки концов труб под установку соединительных муфт и фитингов в системах водоснабжения, отопления, пожаротушения и промышленных трубопроводах, где требуется быстрое и герметичное соединение без применения сварки.

Модель RG-5S представляет собой высокопроизводительный грувлочный станок с модернизированным ручным гидравлическим насосом, который обеспечивает подачу накатывающего ролика. Оборудование позволяет формировать канавки на трубах из углеродистой и нержавеющей стали без изменения их внутреннего диаметра, что гарантирует герметичность и прочность грувлочных соединений. Благодаря складной опоре на колёсах, станок легко перемещается по рабочей площадке и компактно хранится.

Ключевые выгоды для потребителя:

• Широкий диапазон диаметров — работа с трубами от 1" до 12" (25–300 мм) из углеродистой и нержавеющей стали с толщиной стенки до 8 мм.
• Высокая производительность — мощность двигателя 1100 Вт и частота вращения 23 об/мин обеспечивают эффективную накатку желобков даже при больших объёмах работ.
• Надёжность и долговечность — гидравлический привод с максимальным давлением 35 МПа и усилием выдавливания 6 000 кгс гарантирует стабильное качество канавок.
• Удобство транспортировки — складная опора с двумя колёсами и газовыми упорами позволяет легко перемещать станок и минимизировать габариты при хранении.
• Полная комплектация — станок поставляется с набором роликов и валов для всех типоразмеров труб, исключая необходимость в дополнительных покупках.

---

2. Технические характеристики

2.1. Основные параметры

Параметр	Значение
Модель	Rotorica RG-5S
Артикул	871-276416
Производитель	ROTORICA (Россия)
Тип привода	Электрогидравлический
Мощность двигателя	1100 Вт (1,1 кВт)
Напряжение питания	220–240 В, 50/60 Гц
Частота вращения	23 об/мин
Диапазон труб (углеродистая сталь)	1"–12" SCH 10; 1"–8" SCH 10/40
Диапазон труб (нержавеющая сталь)	1"–12" SCH 10; 1"–8" SCH 10/40
Максимальная толщина стенки трубы	8 мм
Устройство подачи накатного ролика	Ручной гидравлический насос
Максимальное гидравлическое давление	35 МПа
Максимальное усилие выдавливания	6 000 кгс
Объём масла гидроцилиндра	110 мл
Вес нетто / брутто	~85 кг / ~130 кг
Габариты станка (Д×Ш×В)	700×360×630 мм
Габариты упаковки (Д×Ш×В)	700×360×630 мм

2.2. Сравнение с другими моделями

В отличие от моделей RG-1S (мощность 800 Вт, диапазон до 8") или RG-12XS, Rotorica RG-5S предлагает расширенный диапазон труб до 12 дюймов при сохранении оптимального веса (85 кг) и мобильности, что делает его идеальным выбором для работы с крупными трубопроводами.

Ключевые отличия Rotorica RG-5S:

• Оптимальное сочетание мощности 1100 Вт и веса 85 кг для мобильности.
• Расширенный диапазон труб до 12 дюймов.
• Складная опора с газовыми упорами и двумя колёсами для удобства перемещения.
• Полный комплект роликов и валов для всех типоразмеров от 1" до 12".

---

3. Комплект поставки

Стандартная комплектация электрического желобонакатчика Rotorica RG-5S включает:

Наименование	Количество	Назначение
Электрический желобонакатчик Rotorica RG-5S	1	Основной блок с двигателем и гидронасосом
Прижимной ролик (стабилизатор)	1	Стабилизация положения трубы при накатке
Ведущие ролики: 1"–1½", 2"–3", 3½"–6" (установлен на станке), 8"–12"	4	Для разных диаметров труб
Накатные ролики: 1"–1½", 2"–6" (установлен на станке), 8"–12"	3	Для формирования желобков
Ножной переключатель (педаль)	1	Для запуска и экстренной остановки
Рукоятка гидравлического насоса	1	Для ручной подачи накатывающего ролика
Роликовая трубная опора 1"–12"	1	Поддержка труб при работе
Набор инструментов (шестигранники — 3 шт., рулетка для измерения диаметра желобка)	1 компл.	Для обслуживания и контроля
Защитный кожух рабочей зоны	1	Безопасность оператора
Ящик для хранения оснастки	1	Хранение роликов и инструментов
Упаковка	1	Для транспортировки и хранения

Важное уточнение: для работы с углеродистой и нержавеющей сталью должны использоваться отдельные комплекты роликов и валов, либо необходимо производить их тщательную очистку при каждой смене материала трубы.

---

4. Принцип работы и особенности применения

4.1. Как работает аппарат

Асинхронный двигатель мощностью 1100 Вт приводит во вращение накатывающий ролик через редуктор. Оператор устанавливает трубу в станок, выбирает соответствующий набор роликов под диаметр трубы и с помощью рукоятки гидравлического насоса подаёт накатывающий ролик к поверхности трубы. Вращающийся ролик формирует канавку (желобок) на поверхности трубы без изменения её внутреннего диаметра. Гидравлическая система развивает давление до 35 МПа и усилие выдавливания 6 000 кгс, что обеспечивает стабильное качество канавки даже на трубах с толщиной стенки до 8 мм.

Управление осуществляется с помощью ножной педали, которая также оснащена функцией экстренной остановки. Регулируемый прижимной валик стабилизирует положение трубы в процессе накатки, исключая её смещение.

Благодаря складной опоре с газовыми упорами и двумя колёсами, станок легко трансформируется для транспортировки и хранения. Роликовая трубная опора, регулируемая по высоте и диаметру, обеспечивает поддержку длинных труб в процессе работы.

4.2. Где применяется

• Монтаж систем водоснабжения и отопления.
• Устройство систем пожарной безопасности (спринклерные системы).
• Прокладка промышленных трубопроводов.
• Монтаж трубопроводов в системах вентиляции и кондиционирования (HVAC).
• Строительство и ремонт инженерных сетей в жилых и коммерческих зданиях.

4.3. Примеры практического использования

Пример 1. Монтаж системы пожаротушения в торговом центре.
Бригада монтажников выполняет подготовку труб диаметром 8" под грувлочные соединения. С помощью RG-5S оператор за несколько секунд накатывает желобок на каждой трубе, обеспечивая идеальное качество соединения.

Пример 2. Прокладка магистрального водопровода.
На строительной площадке требуется подготовить трубы диаметром 10" и 12" для монтажа магистрального водопровода. RG-5S с комплектом сменных роликов позволяет быстро переключаться между диаметрами без потери производительности.

Пример 3. Ремонт трубопровода в котельной.
При замене участка трубопровода требуется подготовить концы труб под соединение. RG-5S легко транспортируется к месту работ благодаря складной опоре на колёсах и позволяет выполнить накатку желобков непосредственно на объекте.

4.4. Решение типовых проблем

Проблема	Способ решения
Необходимость быстрой подготовки труб до 12"	Мощный двигатель 1100 Вт и гидравлический привод с усилием 6 000 кгс
Работа с трубами разных диаметров	Комплект сменных роликов (4 ведущих + 3 накатных) в базовой комплектации
Работа с длинными трубами	Роликовая трубная опора, регулируемая по высоте и диаметру
Требуется точная глубина канавки	Регулируемая глубина накатки и ручной гидравлический насос
Работа с нержавеющей сталью	Высокое усилие выдавливания 6 000 кгс и отдельные комплекты роликов

---

5. Особенности и нюансы

5.1. Дополнительные функции и опции

Функция / Опция	Назначение
Ножной переключатель пуска с функцией экстренной остановки	Безопасное управление и аварийная остановка
Регулируемый прижимной валик	Стабилизация положения трубы при накатке
Роликовая трубная опора	Поддержка длинных труб, регулировка по высоте и диаметру
Складная опора с газовыми упорами и двумя колёсами	Удобное перемещение по площадке и компактное хранение
Быстрая смена оснастки	Минимальное время переналадки между диаметрами
Защитный кожух рабочей зоны	Безопасность оператора
Ящик для хранения оснастки	Удобное хранение роликов и инструментов

5.2. Важные нюансы и ограничения

1. Материал труб — станок предназначен для работы с углеродистой сталью SCH 10/40 и нержавеющей сталью SCH 10/40 с толщиной стенки не более 8 мм.
2. Диапазон труб — от 1 до 12 дюймов.
3. Разделение оснастки — для работы с разными материалами (углеродистая и нержавеющая сталь) необходимо использовать отдельные комплекты роликов или тщательно очищать их при смене материала.
4. Электропитание — для стабильной работы требуется подключение к сети 220–240 В, 50/60 Гц.
5. Вес — 85 кг требует осторожности при транспортировке и установке.

5.3. Как особенности повышают ценность

Мощный двигатель 1100 Вт и гидравлический привод с усилием 6 000 кгс обеспечивают стабильную работу с трубами различных марок стали, включая нержавейку. Складная опора с газовыми упорами и двумя колёсами позволяет быстро перемещать станок по объекту и минимизировать габариты при хранении. Ножной переключатель с функцией экстренной остановки повышает безопасность оператора. Полный комплект роликов для труб от 1 до 12 дюймов делает станок универсальным и готовым к работе с любыми типоразмерами.

---

6. Техника безопасности

Работа с желобонакатчиком Rotorica RG-5S требует соблюдения следующих правил:

6.1. Перед началом работы

• Проверить исправность кабеля, вилки и корпуса.
• Убедиться в заземлении розетки.
• Проверить уровень гидравлической жидкости в цилиндре (объём 110 мл).
• Убедиться, что труба надёжно закреплена в станке.
• Надеть защитные очки и перчатки.

6.2. Во время эксплуатации

• Не допускать попадания посторонних предметов в рабочую зону.
• Следить за показаниями манометра во время работы гидравлики.
• При срабатывании защиты от перегрузки отключить станок и устранить причину.
• Не оставлять работающий станок без присмотра.
• Не касаться вращающихся роликов во время работы.

6.3. После завершения работы

• Отключить станок от сети.
• Очистить ролики и рабочую зону от стружки и загрязнений.
• Проверить состояние гидравлических шлангов и соединений.
• Поместить оборудование в безопасное место для хранения.

---

7. Интересные сведения

Модель Rotorica RG-5S занимает промежуточное положение между компактным RG-1S (до 8") и флагманским GM12S (до 12", вес 140 кг). Благодаря складной опоре с газовыми упорами и двум колёсам, RG-5S сочетает в себе широкий диапазон труб до 12 дюймов и оптимальный вес 85 кг, что делает его идеальным выбором для монтажных организаций, которым требуется мобильность при работе с крупными трубопроводами. Станок комплектуется всеми необходимыми роликами и валами для работы с трубами от 1 до 12 дюймов, что делает его готовым к работе сразу после распаковки. Усилие выдавливания 6 000 кгс и давление 35 МПа позволяют работать с трубами из нержавеющей стали, что особенно востребовано в пищевой и фармацевтической промышленности.

---

8. Вывод и рекомендации

Электрический желобонакатчик Rotorica RG-5S — это надёжное, производительное и мобильное оборудование для подготовки труб под грувлочные соединения. Мощность 1100 Вт, усилие выдавливания 6 000 кгс и полный комплект роликов для труб до 12 дюймов делают его оптимальным выбором для монтажных организаций, сервисных служб и промышленных предприятий, работающих с крупными трубопроводами.

Причины для приобретения:

• Диапазон труб — от 1 до 12 дюймов.
• Оптимальный вес 85 кг для мобильности.
• Усилие выдавливания — 6 000 кгс для работы с нержавеющей сталью.
• Гидравлический привод с давлением 35 МПа.
• Складная опора с газовыми упорами и двумя колёсами для быстрого перемещения.
• Полный комплект роликов (4 ведущих + 3 накатных) в базовой комплектации.
• Ножной переключатель с функцией экстренной остановки для безопасности.
• Роликовая трубная опора и ящик для хранения оснастки.
• Надёжность — усиленная конструкция рассчитана на интенсивную эксплуатацию.

Для уточнения стоимости и условий поставки обратитесь к официальным дилерам. Оборудование окупается за счёт высокой производительности и качества подготовки труб.

«Качественная подготовка труб — это надёжность и долговечность трубопроводных систем.»
